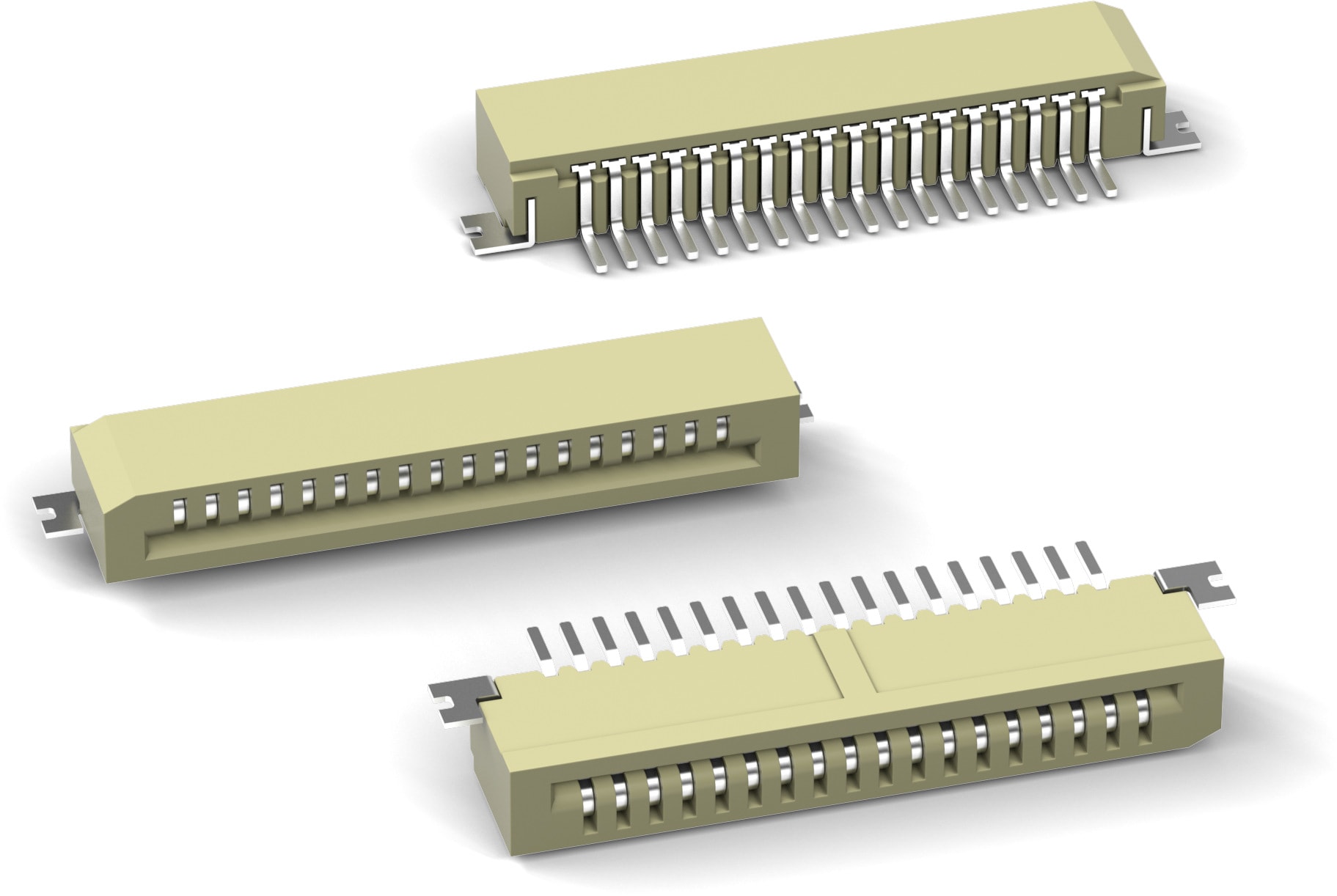

WR-FPC 1.00 mm SMT LIF Horizontal Top Contact

General Information
Raster	1 mm

Material Properties
Isolationsmaterial	LCP
Kontaktmaterial	Phosphorbronze
Kontaktbeschichtung	2.00µm Zinn über 1.27µm Nickel
Kontakttyp	Stamped
Lötfahne	Messing

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Raster (mm)	Typ	L (mm)	I_R (A)	Arbeitsspannung (V (AC))	Verpackung	Kontaktwiderstand (mΩ)	Tol. R	Design Kit	Muster
686104188622	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D 3D_686104188622 (rev1).pdf \| 95.2 KB IGS Download_IGES_686104188622 (rev1).iges \| 1.4 MB STP Download_STP_686104188622 (rev1).stp \| 324.2 KB Sonstige ZIP TUT 6861xx188822_WARNING (rev1).pdf \| 512.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	1	Horizontal	7.8	1	125	Tape and Reel	30	max.	687001
686106188622	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D 3D_686106188622 (rev1).pdf \| 111.5 KB IGS Download_IGES_686106188622 (rev1).iges \| 1.7 MB STP Download_STP_686106188622 (rev1).stp \| 393.8 KB Sonstige ZIP TUT 6861xx188822_WARNING (rev1).pdf \| 512.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	1	Horizontal	9.8	1	125	Tape and Reel	30	max.	687001
686108188622	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D 3D_686108188622 (rev1).pdf \| 126.7 KB IGS Download_IGES_686108188622 (rev1).iges \| 2 MB STP Download_STP_686108188622 (rev1).stp \| 467.2 KB Sonstige ZIP TUT 6861xx188822_WARNING (rev1).pdf \| 512.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	1	Horizontal	11.8	1	125	Tape and Reel	30	max.	687001
686109188622	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D 3D_686109188622 (rev1).pdf \| 134.9 KB IGS Download_IGES_686109188622 (rev1).iges \| 2.2 MB STP Download_STP_686109188622 (rev1).stp \| 502.9 KB Sonstige ZIP TUT 6861xx188822_WARNING (rev1).pdf \| 512.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	9	1	Horizontal	12.8	1	125	Tape and Reel	30	max.	–
686110188622	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D 3D_686110188622 (rev1).pdf \| 143.1 KB IGS Download_IGES_686110188622 (rev1).iges \| 2.3 MB STP Download_STP_686110188622 (rev1).stp \| 539.6 KB Sonstige ZIP TUT 6861xx188822_WARNING (rev1).pdf \| 512.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	1	Horizontal	13.8	1	125	Tape and Reel	30	max.	612690 687001
686112188622	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D 3D_686112188622 (rev1).pdf \| 159.7 KB IGS Download_IGES_686112188622 (rev1).iges \| 2.6 MB STP Download_STP_686112188622 (rev1).stp \| 612.3 KB Sonstige ZIP TUT 6861xx188822_WARNING (rev1).pdf \| 512.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	12	1	Horizontal	15.8	1	125	Tape and Reel	30	max.	687001
686114188622	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D Download_3D_686114188622 (rev1).pdf \| 176.2 KB IGS Download_IGES_686114188622 (rev1).iges \| 2.9 MB STP Download_STEP_686114188622 (rev1).stp \| 685.5 KB Sonstige ZIP TUT 6861xx188822_WARNING (rev1).pdf \| 512.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	14	1	Horizontal	17.8	1	125	Tape and Reel	30	max.	687001
686116188622	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D Download_3D_686116188622 (rev1).pdf \| 192.9 KB IGS Download_IGES_686116188622 (rev1).iges \| 3.2 MB STP Download_STEP_686116188622 (rev1).stp \| 761.5 KB Sonstige ZIP TUT 6861xx188822_WARNING (rev1).pdf \| 512.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	16	1	Horizontal	19.8	1	125	Tape and Reel	30	max.	687001
686118188622	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D Download_3D_686118188622 (rev1).pdf \| 205.5 KB IGS Download_IGES_686118188622 (rev1).iges \| 3.5 MB STP Download_step_686118188622 (rev1).stp \| 835.4 KB Sonstige ZIP TUT 6861xx188822_WARNING (rev1).pdf \| 512.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	18	1	Horizontal	21.8	1	125	Tape and Reel	30	max.	687001
686120188622	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D Download_3D_686120188622 (rev1).pdf \| 226.3 KB IGS Download_IGES_686120188622 (rev1).iges \| 3.8 MB STP Download_STEP_686120188622 (rev1).stp \| 912.5 KB Sonstige ZIP TUT 6861xx188822_WARNING (rev1).pdf \| 512.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	20	1	Horizontal	23.8	1	125	Tape and Reel	30	max.	687001
686122188622	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D Download_3D_686122188622 (rev1).pdf \| 243.1 KB IGS Download_IGES_686122188622 (rev1).iges \| 4.1 MB STP Download_STEP_686122188622 (rev1).stp \| 990 KB Sonstige ZIP TUT 6861xx188822_WARNING (rev1).pdf \| 512.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	22	1	Horizontal	25.8	1	125	Tape and Reel	30	max.	687001
686124188622	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D Download_3D_686124188622 (rev1).pdf \| 259.7 KB IGS Download_IGES_686124188622 (rev1).iges \| 4.4 MB STP Download_STEP_686124188622 (rev1).stp \| 1 MB Sonstige ZIP TUT 6861xx188822_WARNING (rev1).pdf \| 512.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	24	1	Horizontal	27.8	1	125	Tape and Reel	30	max.	687001
686126188622	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D Download_3D_686126188622 (rev1).pdf \| 276.6 KB IGS Download_IGES_686126188622 (rev1).iges \| 4.8 MB STP Download_STEP_686126188622 (rev1).stp \| 1.1 MB Sonstige ZIP TUT 6861xx188822_WARNING (rev1).pdf \| 512.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	26	1	Horizontal	29.8	1	125	Tape and Reel	30	max.	687001
686128188622	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP 3D Download_3D_686128188622 (rev1).pdf \| 293.5 KB IGS Download_IGES_686128188622 (rev1).iges \| 5.1 MB STP Download_STEP_686128188622 (rev1).stp \| 1.2 MB Sonstige ZIP TUT 6861xx188822_WARNING (rev1).pdf \| 512.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	28	1	Horizontal	31.8	1	125	Tape and Reel	30	max.	687001
686130188622	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-FPC (rev22c).IntLib \| 32.4 MB CDS Cadence_WR-FPC (rev22a).zip \| 37.9 MB EAG Eagle_WR-FPC (rev24a).lbr \| 1.9 MB CAD-Dateien ZIP IGS Download_IGES_686130188622 (rev1).iges \| 5.4 MB STP Download_3D_686130188622 (rev1).stp \| 1.3 MB Sonstige ZIP TUT 6861xx188822_WARNING (rev1).pdf \| 512.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	30	1	Horizontal	33.8	1	125	Tape and Reel	30	max.	687001

Artikel Nr.	Datenblatt
686104188622	SPEC
686106188622	SPEC
686108188622	SPEC
686109188622	SPEC
686110188622	SPEC
686112188622	SPEC
686114188622	SPEC
686116188622	SPEC
686118188622	SPEC
686120188622	SPEC
686122188622	SPEC
686124188622	SPEC
686126188622	SPEC
686128188622	SPEC
686130188622	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Raster (mm)	Typ	L (mm)	I_R (A)	Arbeitsspannung (V (AC))	Verpackung	Kontaktwiderstand (mΩ)	Tol. R	Design Kit	Muster

Zubehör

WR-FFC 1.00 mm Flat Flexible Cable Type 1 (Contacts on same side)

WR-FFC 1.00 mm Flat Flexible Cable Type 2 (Contacts opposite)

Passend zu

WR-FFC 1.00 mm Folding Flat Flexible Cable

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Connector Solutions

Design Kit WR-FPC ZIF Connectors & Flat Flexible Cables
