REDline Power Box M Plus

Optimal zur Positionierung der Stromverteilung zwischen Motor- und Fahrerraum

Die REDline Power Box M Plus ist die ideale Lösung, wenn die Stromverteilung zwischen Motor- und Fahrerraum positioniert werden soll. Eine auf der Außenseite des Gehäuses integrierte MEGA-Sicherung schützt die Komponenten und sorgt für eine sichere Stromleitung.

Sie ist ausgestattet mit:

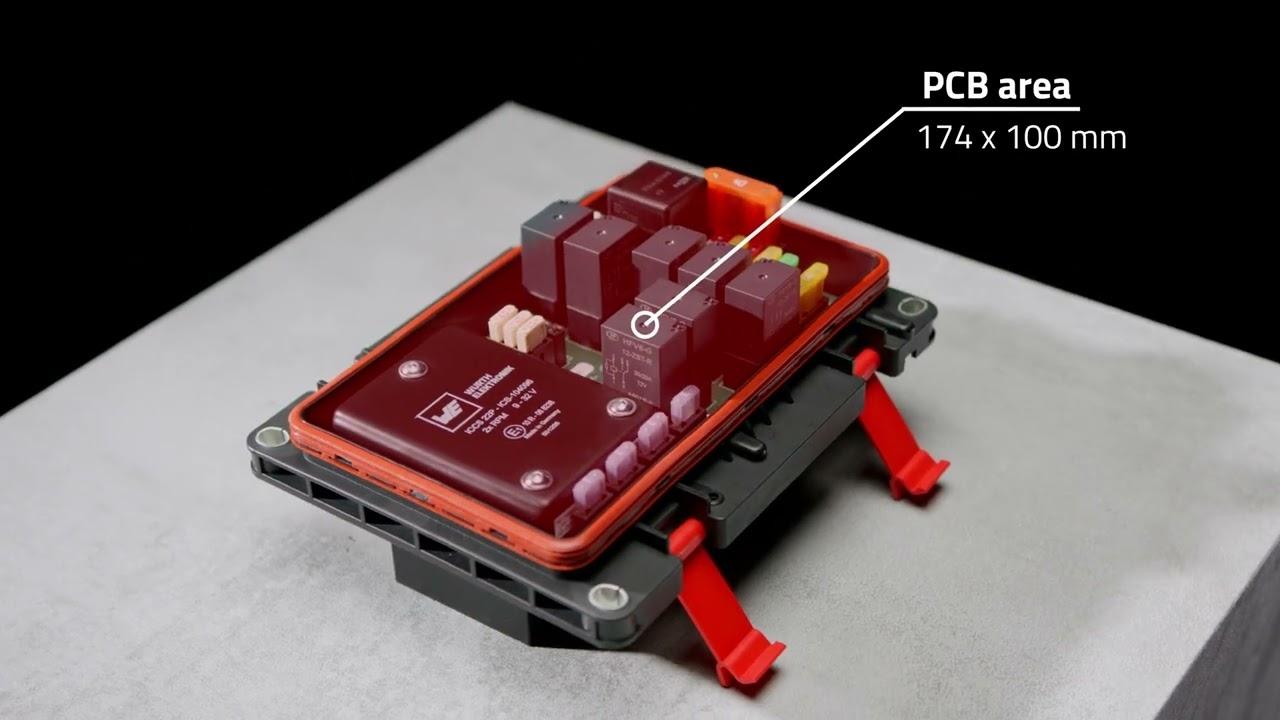

Einer Leiterplattenfläche von 174 x 100 mm
Bis zu vier Powerelementen
Einem 31-, 39- oder 62-poligen LeavySeal Steckverbinder

Datenblatt öffnen

Daten und Fakten zur REDline Power Box M Plus

Mechanische Merkmale
Temperaturbereich	-40 °C bis +85°C
Schutzart	IP66 / IP69K (Staubdicht / Schutz gegen Hochdruckwasserstrahlen)
Abmessung	Box: 193 x 148,8 x 97,3 mm PCB: 174 x 100 mm
Besonderheiten	Integrierter Kompressionsbegrenzer MEGA-Sicherung an der Außenseite der Box Mögliche Integration der MEGA-Sicherung an der Außenseite der Box

Elektrische Merkmale
Anschlüsse	Bis zu vier Poweranschlüsse: M5 Powerelement, Radlok™ oder SurLok Plus™ 3,6 M6 Powerelement, Radlok™ oder SurLok Plus™ 5,7 M8 Powerelement, Radlok™ oder SurLok Plus™ 8 LED-Anzeige Geschlossener Eingang
Steckverbinder	Ein LeavySeal Steckverbinder verfügbar als: 31-polig passend zu TE 1-1564297-6 39-polig passend zu TE 5-1718321-3 oder 6-1718321-3 62-polig passend zu 1-1418883-1 oder 2-1418883-1

Optionen:

Abdecklasche
Sicherungstester
Sicherungszieher
Kundenlogo auf dem Deckel
Komponenten-Aufkleber
Optionale Durchgangsdichtung für den Einbau

REDline Power Box M Plus Standard
Varianten	Bestellnummer WE ICS
Unbestückt (ohne Relais)	ICS-103263
Bestückt mit 12 V Sicherungen und Relais	ICS-103263-12V
Bestückt mit 24 V Sicherungen und Relais	ICS-103263-24V

Ihre REDline Power Box M Plus

Teilen Sie uns Ihre Anforderungen mit und erhalten Sie innerhalb kürzester Zeit ein Angebot inklusive einem Platzierungsvorschlag.

Kontaktieren Sie uns!

Wissenswertes zu unseren REDline Power Boxes

Kompakte Elektrik für Kompaktlader

Als die Bobcat-Kompaktlader in den vergangenen Jahren komplett überarbeitet wurden, nahm man sich auch die Elektrik der Fahrzeuge vor. Partner in der Entwicklung war und ist Würth Elektronik ICS. Das Ergebnis sind kompakte Sicherungs- und Relaisboxen, die den Verkabelungsaufwand minimieren.

Zum Referenzbericht
Eine smarte Box für schlankere Kabelbäume

Dieci setzt die REDline Power Box Hybrid von Würth Elektronik ICS in verschiedenen Versionen ein. Unser Referenzprojekt zeigt, wie wir die REDline Power Box Hybrid auf drei verschiedene Arten individuell entwickelt haben.

Zum Referenzbericht
Zwei Entwicklungsansätze – zwei Erfolgsgeschichten

Der Landmaschinenhersteller Krone wollte die Fahrerkabinen zweier Selbstfahrer neu gestalten. Dafür entwickelte Würth Elektronik ICS ein Konzept einer kompakten Stromversorgungseinheit mit elektronischen Steuerungsfunktionen, die zwei Zentralelektriken abgelöst und den hohen Verkabelungsaufwand reduziert hat.

Zum Referenzbericht
