Hochstrom Sicherungs- und Relais-Box

Kombination aus Leiterplattentechnik und Kupferschienen

Die REDline Power Box Hybrid integriert Leiterplattentechnik und Kupferschienen für hohe Ströme.

Das bringt unter anderem folgende Vorteile mit sich:

Hauptstromleitungen im Fahrzeug können angeschlossen und abgesichert werden
Batterienahe Verbraucher können direkt geschaltet und gesichert werden
Individuelle Varianten mit verschiedenen Kupferschienen und kundenspezifisch konfigurierbaren Leiterplatten lassen sich realisieren

Mechanische Merkmale
Temperaturbereich	-40 °C bis +85 °C
Schutzart	Board Bereich: IP54 MEGA / MIDI Sicherungsbereich: IP20
Abmessung	Box: 245 x 204 x 60 mm PCB: 110 x 90 mm
Besonderheiten	Kompressionsbegrenzer 3 Busbar-Konfigurationen: interner, gerader Ausgang, 90° Ausgang

Elektrische Merkmale

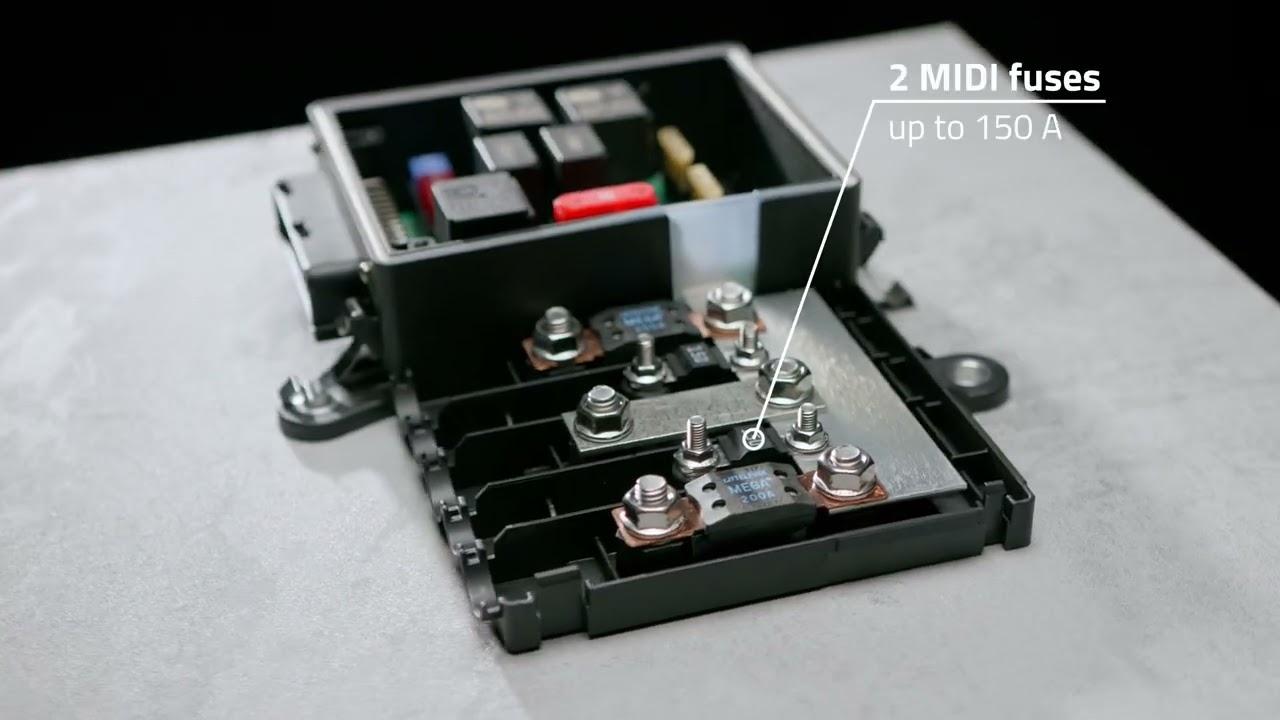

Anschlüsse	Bis zu fünf Poweranschlüsse: 2 MIDI-Sicherungen bis zu 150 A 3 MEGA-Sicherungen bis zu 250 A Alle MEGA-Positionen sind mit der Verwendung einer Sammelschiene für ungeschützte Ein- oder Ausgänge kompatibel
Steckverbinder	42-poliger Timer Connector System™ passend zu TE 1-967281-1

REDline Power Box Hybrid Standard
Varianten	Bestellnummer WE ICS
Unbestückt (ohne Relais)	ICS-103037
Bestückt mit 12 V Sicherungen und Relais	ICS-103037-12V
Bestückt mit 24 V Sicherungen und Relais	ICS-103037-24V

Teilen Sie uns Ihre Anforderungen mit und erhalten Sie innerhalb kürzester Zeit ein Angebot inklusive einem Platzierungsvorschlag.

Wissenswertes zu unseren REDline Power Boxes

Kompakte Elektrik für Kompaktlader

Als die Bobcat-Kompaktlader in den vergangenen Jahren komplett überarbeitet wurden, nahm man sich auch die Elektrik der Fahrzeuge vor. Partner in der Entwicklung war und ist Würth Elektronik ICS. Das Ergebnis sind kompakte Sicherungs- und Relaisboxen, die den Verkabelungsaufwand minimieren.

Zum Referenzbericht
Eine smarte Box für schlankere Kabelbäume

Dieci setzt die REDline Power Box Hybrid von Würth Elektronik ICS in verschiedenen Versionen ein. Unser Referenzprojekt zeigt, wie wir die REDline Power Box Hybrid auf drei verschiedene Arten individuell entwickelt haben.

Zum Referenzbericht
Zwei Entwicklungsansätze – zwei Erfolgsgeschichten

Der Landmaschinenhersteller Krone wollte die Fahrerkabinen zweier Selbstfahrer neu gestalten. Dafür entwickelte Würth Elektronik ICS ein Konzept einer kompakten Stromversorgungseinheit mit elektronischen Steuerungsfunktionen, die zwei Zentralelektriken abgelöst und den hohen Verkabelungsaufwand reduziert hat.

Zum Referenzbericht
