REDline Power Box 6F

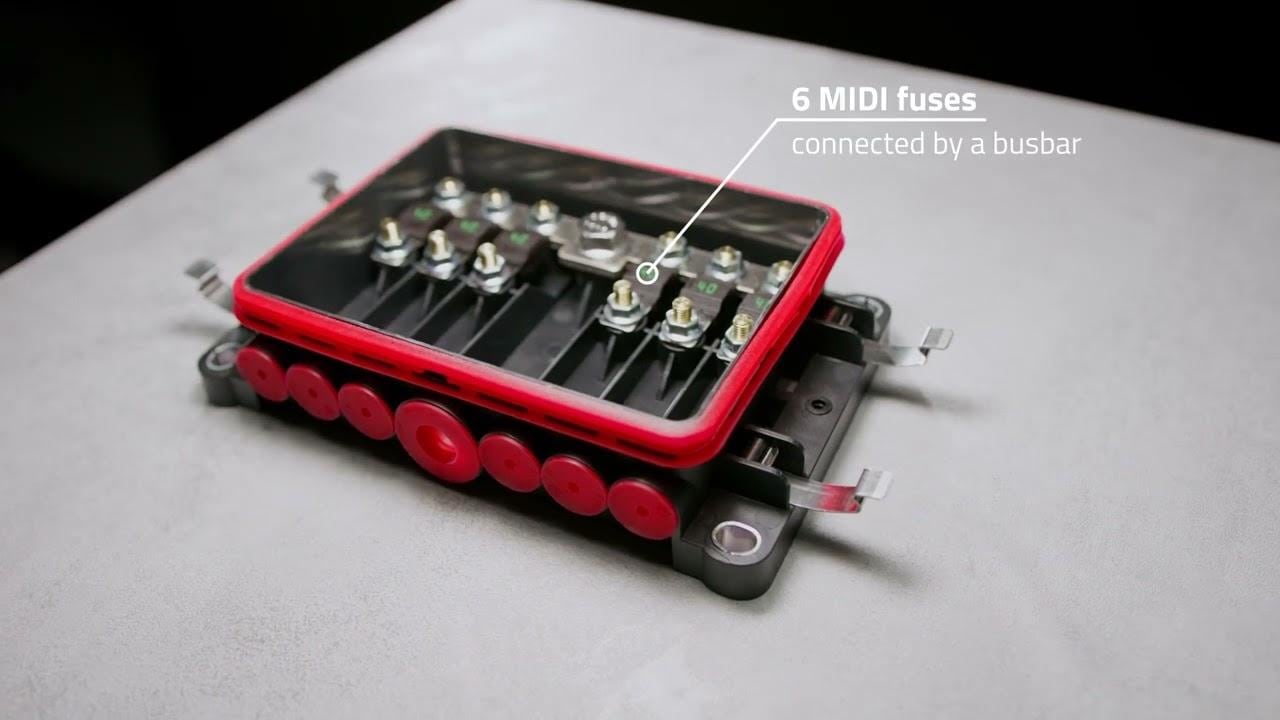

Sicherungsbox mit 6 MIDI Sicherungen im Standard-Gehäuse

Die REDline Power Box 6F ist eine Sicherungsbox für die primäre Stromverteilung in Fahrzeugen. Sie kann sowohl direkt neben der Batterie als auch an einer weiter entfernten Position innerhalb des Fahrzeugs platziert werden.

Profitieren Sie von den folgenden Vorteilen:

Abgedichtetes Gehäuse für bis zu 6 MIDI-Sicherungen (32-V- und 70-V-Versionen)
Geeignet für die Platzierung in rauer Umgebung (z. B. Motor-, Fahrwerk- oder Batteriebereich)

Datenblatt öffnen

REDline Power Box Hybrid auf rotem Hintergrund mit weißer Tech Talk Sprechblase

Daten und Fakten zur REDline Power Box 6F

Mechanische Merkmale
Temperaturbereich	-40 °C bis +85 °C
Schutzart	IP66 / 69K
Abmessung	Box: 170 x 112 x 48 mm
Material	PBT GF20 V0

Elektrische Merkmale
Anschlüsse	Bis zu 4 Poweranschlüsse 4 x M6 Powerelemente
Gesamtstrom	Bis zu 250 A kontinuierlich
Größe der Ausgangsleitung	6 x M5 Kabelschuh (bis zu 25 mm²) für 32 V Ausführung 6 x M6 Kabelschuh (bis zu 25 mm²) für 70 V Ausführung Blindversiegelung verfügbar, falls der Ausgang nicht benutzt wird
Größe der Eingangsleitung	1 x M8 Kabelschuh (bis zu 50 mm²) für 32 V und 70 V Ausführung

Varianten
Bestückt für 12 V oder 24 V Anwendungen	ICS-104010*
Bestückt für 48 V Anwendungen	ICS-104011*
Gehäuse und Dichtungen ohne Sicherungen	ICS-104012**
Gehäuse ohne Sicherungen und Dichtungen	ICS-104966

* Bestückt mit 40 A Sicherungen und 4 - 16 mm² Dichtung für Kabeldurchführungen

** Bestückt mit 4 - 16 mm² Dichtung für Kabeldurchführungen

Ihre REDline Power Box 6F

Teilen Sie uns Ihre Anforderungen mit und erhalten Sie innerhalb kürzester Zeit ein Angebot inklusive einem Platzierungsvorschlag.

Kontaktieren Sie uns!
