Proportionalventile mit freiprogrammierbaren SPS ansteuern

ICCS PropCAN

Damit nur so viel fließt wie nötig

ICCS PropCAN sind grafisch frei programmierbare SPS zur Ansteuerung von Proportionalmagneten. Über einen pulsweitenmodulierten Ausgang (PWM) des PropCAN wird ein Proportionalventil angesteuert. Eine integrierte Strommessung erfasst den Ventilstrom und kann entsprechend geregelt werden.

Zusätzlich zur Ventilregelung können Sie:

die Steuerungslogik durch die grafische Programmierung integrieren
weitere Steuerungen einsparen
ein extern zugängliches Potentiometer zur Vorgabe von Einstellwerten nutzen
PWM-Parameter und ein Dither-Signal individuell per Software parametrieren

Datenblatt öffnen

Anwendungsbeispiele

Steuerung für mobile Arbeitshydraulik
Autarke Kleinsteuerung für Proportionalventile

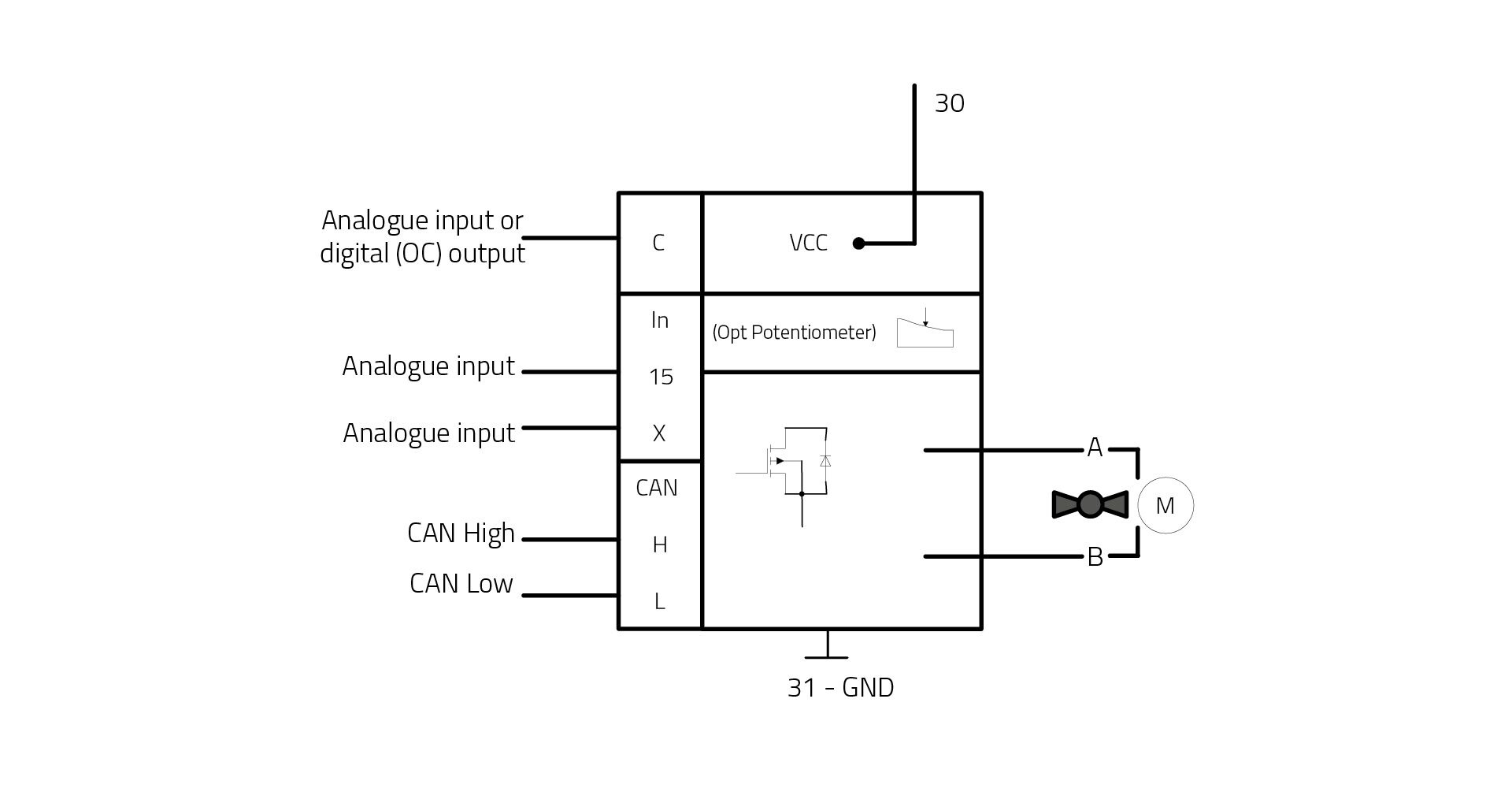

Ansteuerung Proportionalventile
PWM-Stell- und Regelungsfunktionen

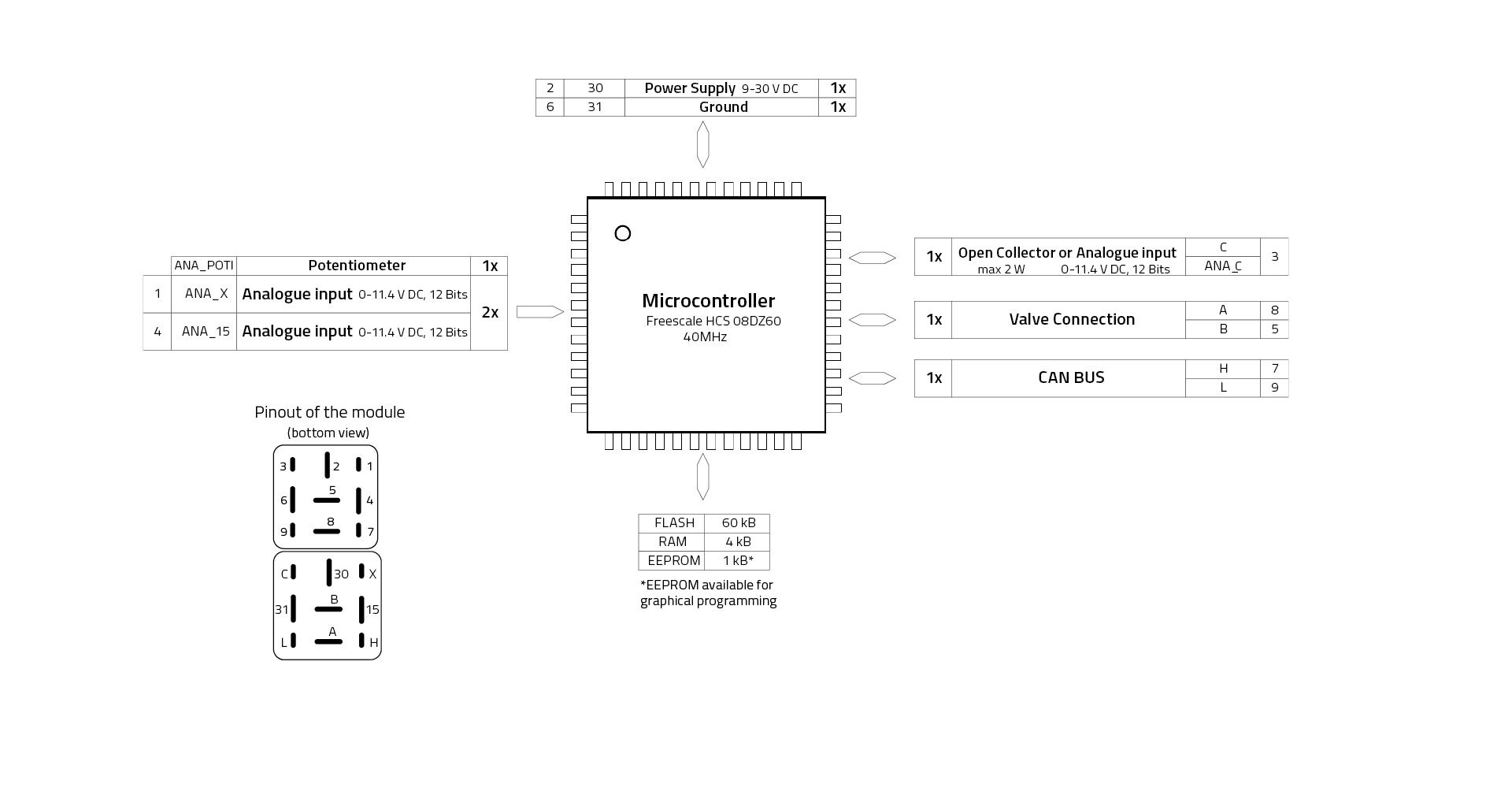

Daten und Fakten zum ICCS PropCAN

Allgemeine Informationen
Betriebstemperatur	-40 °C bis +85 °C
Betriebsspannung	9 bis 30 V DC
Stromaufnahme	30 mA
Schutzgrad	IP 53
Gewicht	~70 g
Abmessungen	30 x 30 x 40 mm

Bestellinformationen
Bezeichnung	Bestellnummer WE ICS
ICCS PropCAN mit Potentiometer	ICS-95159

Programmierung

ICCS SDK Plus

Für die Programmierung von ICCS CAN Modulen haben wir das Software-Tool ICCS SDK Plus entwickelt. Dieses besteht aus einer grafischen Entwicklungsoberfläche und einem USB-to-CAN Adapter von Peak.

Das Tool ermöglicht Ihnen:

visuelle Programmierung auf Basis der Eagle-Software von Autodesk
Programme auch in C-Sprache zu erstellen
die programmierten Funktionen an den ICCS CAN Controller über USB-to-CAN-Adapter von Peak zu übertragen
Bootloader- und Flasher-Funktion für Software-Updates über CAN-Bus

Wichtige Hinweise

Für die grafische Programmierung benötigen Sie die Programmieroberfläche Eagle. Sie können die neue Version Eagle 9 ganz nach Ihren Bedürfnissen und Anforderungen unter: http://www.autodesk.com/products/eagle/overview downloaden. Zur Auswahl stehen eine Free Version, die Sie für Testzwecke nutzen können, oder eine Eagle Standard oder Premium Version im Abonnement.

Die Erstellung der Programme in der Programmiersprache C ist weiterhin ohne Einschränkungen möglich.
Für Supportanfragen steht Ihnen unser Product Support Ticketing System zur Verfügung. Unsere FAE‘s werden Ihre Anfrage so schnell wie möglich bearbeiten.

Zum Herunterladen der ICCS SDK Plus Software benötigen Sie ein Passwort. Um dieses zu erhalten, nehmen Sie bitte Kontakt mit uns auf.

ICCS SDK Plus herunterladen

Komponenten des Try & Buy Kits "ICCS SDK Plus" auf einem Tisch

Sie möchten Programme für ICCS CAN Steuerungen selbst erstellen?

Testen Sie unser Try & Buy Kit „ICCS SDK Plus”

Unser Service für Sie

Wir beraten Sie bei der Auswahl der geeigneten Steuerung
Wir konfigurieren die Steuerungen mit einfachen Funktionen oder erstellen komplette Programme für Sie
Wir schulen Ihre Mitarbeiter in Software, Programmierumgebung, CAN Protokoll, etc.
Wir stellen Ihnen Hard- und Software als Try & Buy Kit für drei Monate kostenlos zur Verfügung
Auf Wunsch liefern wir in der Serienphase ICCS-Steuerungen bereits mit der gewünschten Funktion programmiert
