DC/DC Converter
DC/DC Converter
Spannungswandler für konstante Leistung
DC/DC Converter, auch Gleichspannungswandler genannt, sind elektronische Geräte, die eine Gleichspannung (DC = Direct Current) von einem Spannungsniveau auf ein anderes umwandeln. Sie übernehmen in Fahrzeugen – insbesondere in modernen Elektro- und Hybridfahrzeugen – eine zentrale Rolle bei der Energieverteilung und -versorgung.
Unsere DC/DC-Spannungswandler sind speziell für den Einsatz in mobilen Maschinen und Nutzfahrzeugen entwickelt und qualifiziert. Als Standardlösung bieten wir Buck-Converter für den Switch-Mode-Betrieb 24/12 V an.
Andere Varianten wie Boost- oder Buck-Boost-Converter realisieren wir gerne individuell nach Ihren Anforderungen. Teilen Sie uns Ihre Spezifikationen mit – wir entwickeln die passende Lösung für Sie.
Funktionen der DC/DC Converter
- Spannungsanpassung zwischen unterschiedlichen Batteriesystemen
- Schutzfunktionen wie Überspannungs-, Kurzschluss- und Temperaturüberwachung
- Spannungsstabilisierung zum Schutz empfindlicher Elektronik
- Erhöhung der Energieeffizienz: Durch verlustarme Wandlung wird weniger Energie verschwendet
Ihre Vorteile mit den DC/DC Spannungswandlern von Würth Elektronik ICS
| Hohe Zuverlässigkeit | Energieeffizienz | Langlebigkeit | Vielseitigkeit | Hohe Leistung | Erweiterter Schutz |
|---|---|---|---|---|---|
Stabile Umwandlung der Spannung sorgt für konstante Leistung, weniger Ausfallzeiten und geringere Wartungskosten. |  Optimierte Stromnutzung senkt den Energieverbrauch und reduziert die Betriebskosten. |
Versiegeltes Design und robuste Konstruktion widerstehen rauen Umgebungen und verlängern die Lebensdauer der Komponenten. |
Breiter Eingangsspannungs- bereich und keine Mindest- lastanforderungen erleichtern die Integration in unterschiedliche Fahrzeugtypen. |  Zuverlässige Ausgangs- leistung bis 85°C garantiert einen sicheren Betrieb unter anspruchsvollen thermischen Bedingungen. |  Schutz vor Verpolung, Überstrom, Überspannung, Kurzschluss und Über- hitzung für mehr Sicherheit und Zuverlässigkeit. |
Daten & Fakten
- Hoher Wirkungsgrad ( > 85 %): Gewährleistet eine effiziente Energieumwandlung, reduziert Verluste und sorgt für optimale Leistung bei minimalem Energieverbrauch.
- Elektronischer Überlastschutz: Schützt das System zuverlässig vor Schäden durch Stromüberlastung und erhöht die Betriebssicherheit.
- Integrierter Selbstschutz gegen Überhitzung: Automatische Temperaturüberwachung verhindert Überhitzung und verlängert die Lebensdauer des Geräts.
- Verpolungsschutz am Eingang: Verhindert Schäden durch falsch angeschlossene Stromquellen und sorgt für maximale Betriebssicherheit.
- Umweltkonformität: Vollständig konform mit den RoHS- und CE-Standards für Nachhaltigkeit.
- EMV Konformität: Erfüllt die ECE-R10-Standards, um elektromagnetische Verträglichkeit sicherzustellen.
| Typ | Buck/ Step-Down Converter | Boost/ Step-up Converter | Buck-Boost / Flyback Converter |
|---|---|---|---|
| Funktionalität | Wandelt eine höhere Eingangsspannung in eine niedrigere Ausgangsspannung um | Erhöht die Eingangsspannung auf ein höheres Niveau | Kann je nach Anforderung die Spannung erhöhen oder verringern |
| Beispiel | Step-down: 24-V-Hauptstromversorgung für 12-V-Infotainmentsystem | Step-up: 12-V-Zusatzbatterie zur Versorgung von 24-V-Hydrauliksteuerventilen. | Isolierte 12/24-V-Versorgung für empfindliche Steuerungselektronik und Kommunikationsmodule. |

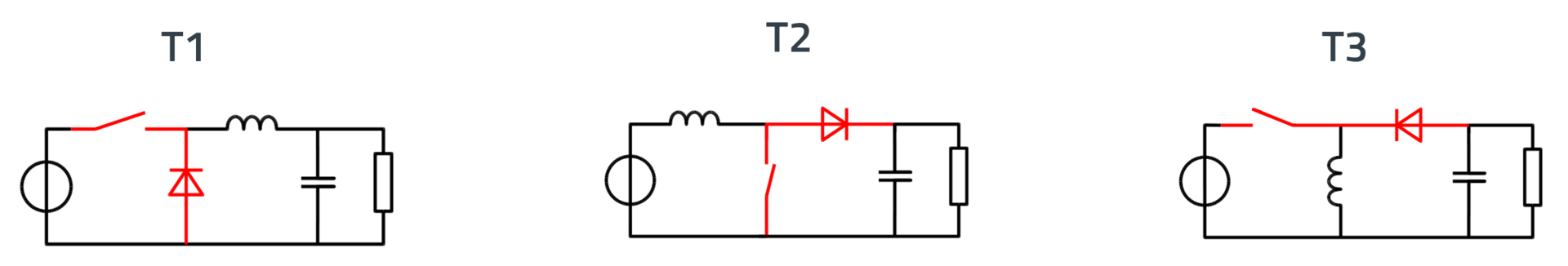

| Topologie | T1 | T2 | T3 |
| Artikelnummer | Beschreibung | Anzahl Pins | Steckverbinder | Spannung | Montageart | Datenblatt |
|---|---|---|---|---|---|---|
| A08022 | Switch Mode 24/12 V 2 A | 3 | Relaissockel | 18 - 32 V DC | Mit Bracket | Download |
| X08867 | Switch Mode 24/12 V 25 A | 4 | ATP04-4P | 18 - 32 V DC | Mit Schrauben | Download |
| X09009 | Switch Mode 24/12 V 40 A | 6 + 4 | AT15-6P ATP15-4P | 18 - 32 V DC | Mit Schrauben | Download |
| X09054 | Switch Mode 12/12 V 10 A | 4 | ATP04-4P | 9 - 32 V | Mit Schrauben | Download |
