Bauform	Maße	Montageart
Straight Jack		THT
Right Angle Jack		THT

Merkmale

Interface: MIL-STD-348
Mating Cycle: 500 Cycles
Impedance: 50Ω
Insulation Resistance: 5000M Ω (min.)
Withstanding Voltage: 1000Vrms (min.)
Ingress Protection: None ⅼ IP67
Mating: Screw (Recommended by torque wrench tool)

Anwendung

Network and communications
RF Test and measurement equipment
Industrial applications
Electronic device
Outdoor or humidity environment

Application Notes

ANE012 Design Guide für Übertragungsleitungen auf der Leiterplatte zur Kontaktierung von koaxialen Steckverbindern
PDF
ANE022 Koaxialsteckverbinder - Elektrische Leistungsindikatoren
PDF

Artikeldaten

Alle

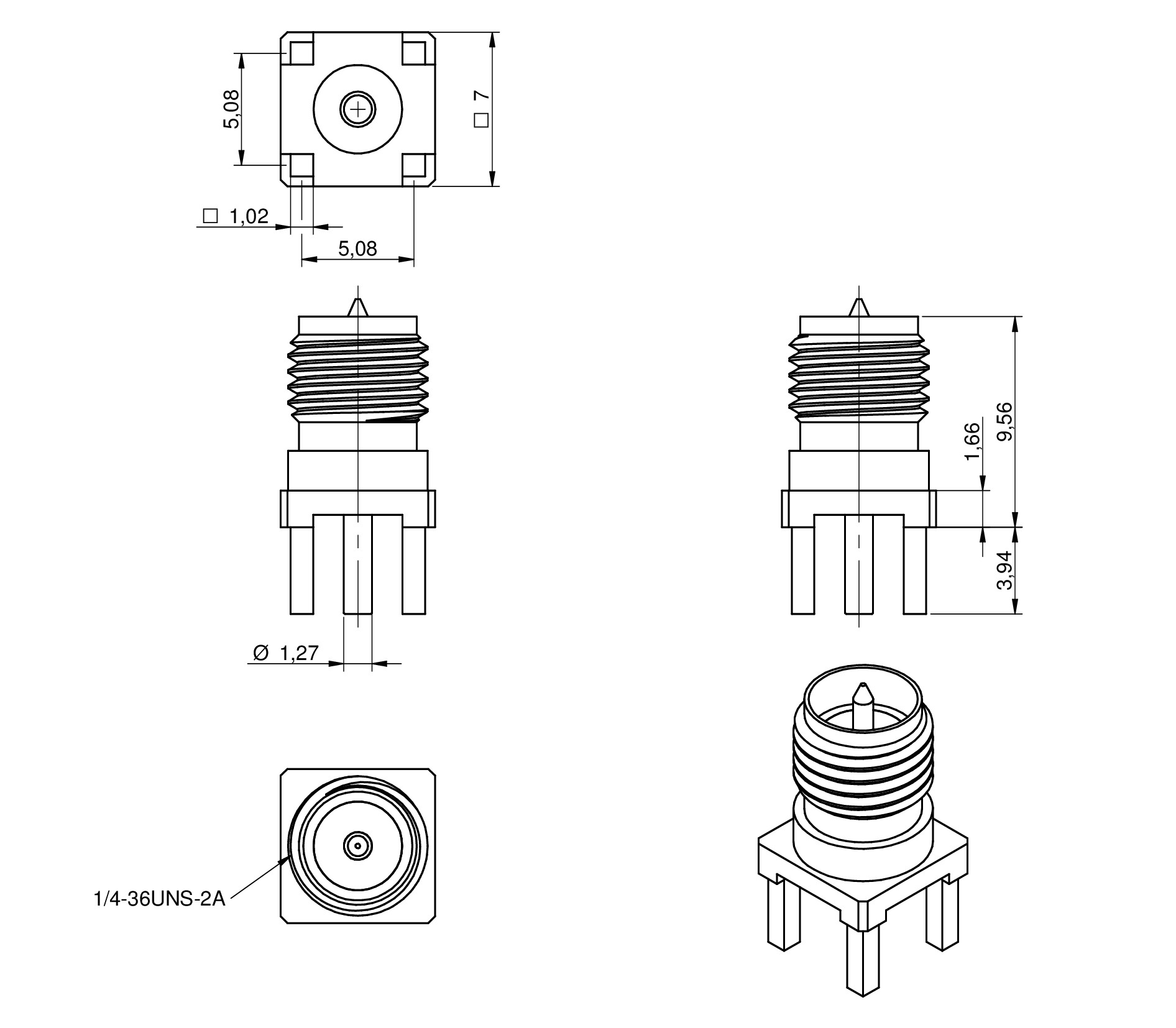

Straight Jack

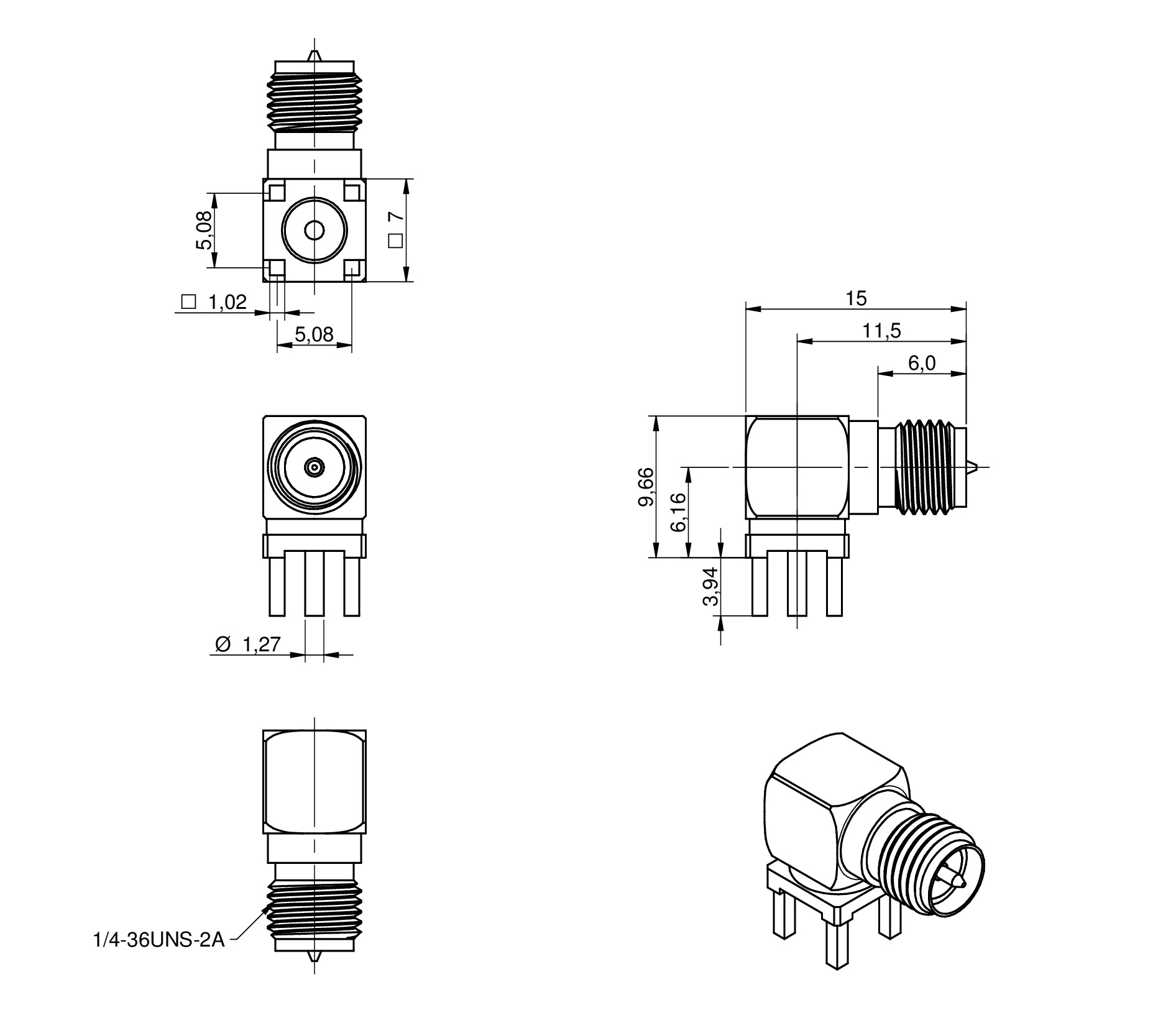

Right Angle Jack

Artikel Nr.	Datenblatt	Downloads	Status	Schutzart	t _min (mm)	t _max (mm)	f	Montageart	Mittelkontakt	Betriebstemperatur	Design Kit
63011052121510	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-RPSMA (rev22a).IntLib \| 701 KB CDS Cadence_WR-RPSMA (rev21a).zip \| 7.1 MB EAG Eagle_WR-RPSMA (rev21a).lbr \| 56.5 KB CAD-Dateien ZIP 3D 63011052121510_3D (rev1).pdf \| 1.2 MB IGS IGES_63011052121510 (rev1).iges \| 6.4 MB STP STP_63011052121510 (rev1).stp \| 1.9 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	IP67	–	2.8	DC~6 GHz	–	–	-65 °C up to +165 °C	603301
63012052121509	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-RPSMA (rev22a).IntLib \| 701 KB CDS Cadence_WR-RPSMA (rev21a).zip \| 7.1 MB EAG Eagle_WR-RPSMA (rev21a).lbr \| 56.5 KB CAD-Dateien ZIP IGS IGES_63012052121509 (rev1).iges \| 1.5 MB STP STP_63012052121509 (rev1).stp \| 1 MB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	IP67	–	4.4	DC~6 GHz	–	–	-65 °C up to +165 °C	603301 612690
63011002124501	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-RPSMA (rev22a).IntLib \| 701 KB CDS Cadence_WR-RPSMA (rev21a).zip \| 7.1 MB EAG Eagle_WR-RPSMA (rev21a).lbr \| 56.5 KB CAD-Dateien ZIP 3D 3D_63011002124501 (rev1).pdf \| 413.5 KB IGS Download_IGES_63011002124501 (rev1).iges \| 1.3 MB STP Download_STP_63011002124501 (rev1).stp \| 265.7 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	None	–	–	DC~18 GHz	THT	Ø 1.27	-65 °C up to +165 °C	603301 612690
63011042124502	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-RPSMA (rev22a).IntLib \| 701 KB CDS Cadence_WR-RPSMA (rev21a).zip \| 7.1 MB EAG Eagle_WR-RPSMA (rev21a).lbr \| 56.5 KB CAD-Dateien ZIP 3D 3D_63011042124502 (rev1).pdf \| 823.6 KB IGS Download_IGES_63011042124502 (rev1).igs \| 3.1 MB STP Download_STP_63011042124502 (rev1).stp \| 1.1 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	None	–	2.9	DC~18 GHz	THT	Ø 1.27	-65 °C up to +165 °C	603301
63012002124503	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-RPSMA (rev22a).IntLib \| 701 KB CDS Cadence_WR-RPSMA (rev21a).zip \| 7.1 MB EAG Eagle_WR-RPSMA (rev21a).lbr \| 56.5 KB CAD-Dateien ZIP 3D 3D_63012002124503 (rev1).pdf \| 355.1 KB IGS Download_IGES_63012002124503 (rev1).iges \| 738.4 KB STP Download_STP_63012002124503 (rev1).stp \| 164.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	None	–	–	DC~18 GHz	THT	Ø 1.27	-65 °C up to +165 °C	603301
63012042124504	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-RPSMA (rev22a).IntLib \| 701 KB CDS Cadence_WR-RPSMA (rev21a).zip \| 7.1 MB EAG Eagle_WR-RPSMA (rev21a).lbr \| 56.5 KB CAD-Dateien ZIP 3D 3D_63012042124504 (rev1).pdf \| 701.5 KB IGS Download_IGES_63012042124504 (rev1).iges \| 1.8 MB STP Download_STP_63012042124504 (rev1).stp \| 427.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	None	1.6	2.4	DC~18 GHz	THT	Ø 1.27	-65 °C up to +165 °C	603301

	Artikel Nr.	Datenblatt
	63011052121510	SPEC
	63012052121509	SPEC
	63011002124501	SPEC
	63011042124502	SPEC
	63012002124503	SPEC
	63012042124504	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	Schutzart	t _min (mm)	t _max (mm)	f	Montageart	Mittelkontakt	Betriebstemperatur	Design Kit	Muster

Coaxial Connectors

Die KOAXIAL FAMILIE

HAT SICH VERGRÖSSERT

Coaxial Connectors

Die KOAXIAL FAMILIE

HAT SICH VERGRÖSSERT

Koaxialsteckverbinder bieten verlustarme Übertragungswege zwischen HF-Systemen, Modulen oder Komponenten. Einer der wichtigsten Werte bei der Auswahl einer Koaxialverbindung ist der Formfaktor. Vom kleinen UMRF bis zum massiven TNC-Stecker gibt es für viele Anwendungen die passende Lösung.

Zur Produktfamilie

Koaxialstecker für unterschiedliche Frequenzen

Neben dem Formfaktor ist der Frequenzbereich ein wichtiger Wert bei der Auswahl der richtigen Koax-Steckverbinderlösung für individuelle Anwendungen. Würth Elektonik Koax-Steckverbinder decken einen breiten Frequenzbereich von DC bis 27 GHz ab.

Connectors Adaptors Cable Assemblies

Design Guide für Übertragungsleitungen auf der Leiterplatte zur Kontaktierung von koaxialen Steckverbindern

Eine Übertragungsleitung führt ein Hochfrequenzsignal von einer Quelle mit möglichst geringen Signalverlusten und Verzerrungen zu einem Empfänger. Die Impedanz spielt bei der Signalübertragung hierfür eine wichtige Rolle. Auch wenn die Impedanz der Leiterbahn bereits angepasst wurde, kann der Anschluss eines Steckverbinders aufgrund von Reflektionen zu Fehlanpassungen und Signalverzerrungen führen. Das Ziel dieser Application Note ist es, Möglichkeiten zur Verbesserung der Signalübertragung auf der Leiterplatte aufzuzeigen, wenn ein Steckverbinder auf der Leiterplatte in den Signalpfad hinzugefügt werden soll.

Zur AppNote
