WR-MCX PCB THT/SMT

Bauform	Maße	Montageart
Straight Jack		-
Right Angle Jack		-
Straight Plug		THT
Right Angle Plug		THT

Merkmale

Interface: IEC 61169-36
Mating Cycle: 500 Cycles
Impedance: 50Ω
Insulation Resistance:1000M Ω (min.)
Withstanding Voltage: 750Vrms (min.)
Mating: Snap on

Anwendung

Network and communications
RF Test and measurement equipment
Industrial applications
Electronic consumers and devices

Application Notes

ANE012 Design Guide für Übertragungsleitungen auf der Leiterplatte zur Kontaktierung von koaxialen Steckverbindern
PDF
ANE022 Koaxialsteckverbinder - Elektrische Leistungsindikatoren
PDF

Artikeldaten

Alle

Straight Jack

Right Angle Jack

Straight Plug

Right Angle Plug

Alle zurücksetzen

Artikeldaten filtern

Artikel in 4 Produktserien anzeigen

Artikel in 4 Produktserien

Alle zurücksetzen

	Artikel Nr.	Datenblatt	Downloads	Status	f	Montageart	Mittelkontakt	Betriebstemperatur	Design Kit	MusterVerfügbarkeit & Muster

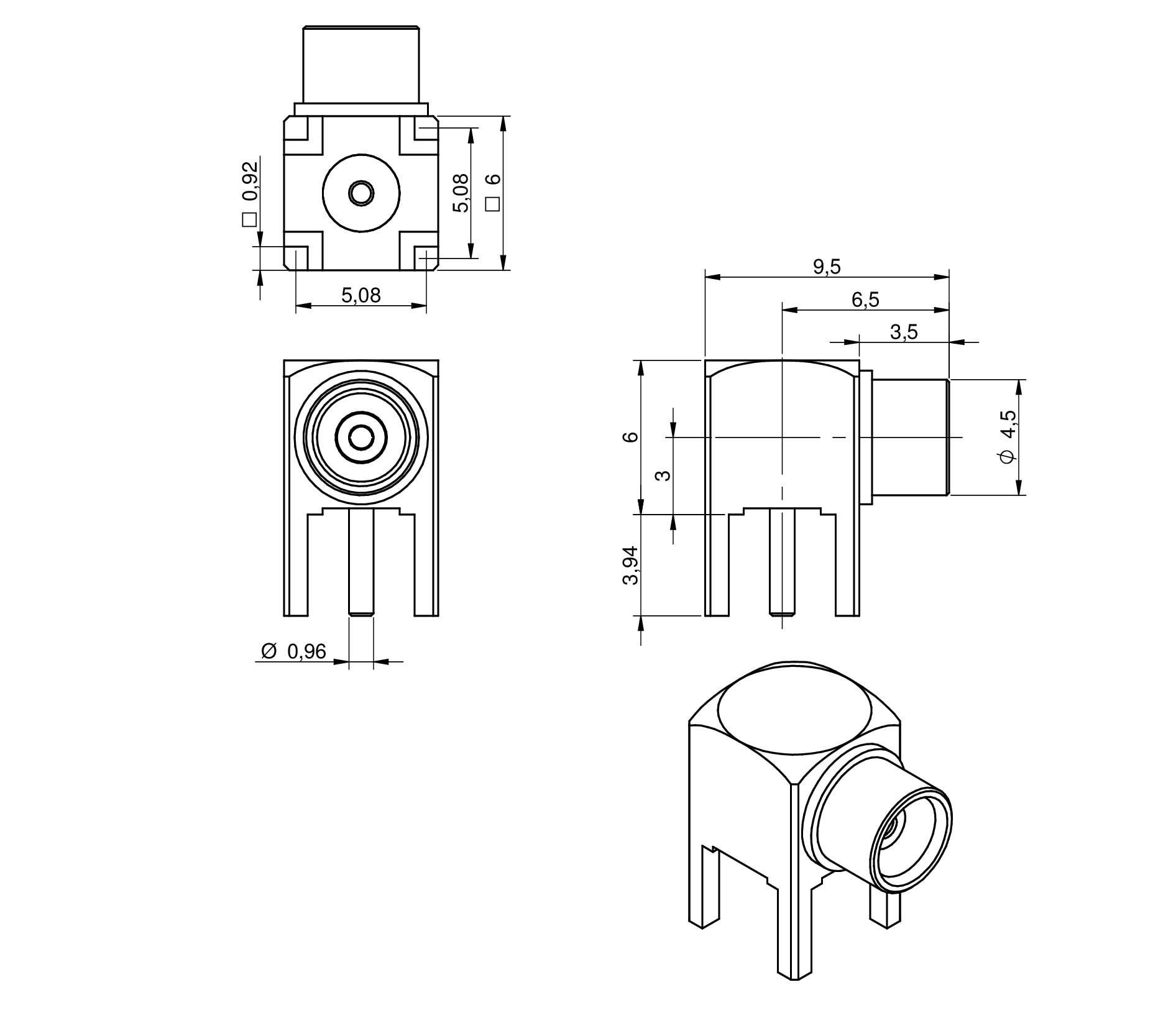

	60611002111501	SPECDC~6 GHz, THT, Ø 0.96	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MCX (rev22a).IntLib \| 269 KB CDS Cadence_WR-MCX (rev19a).zip \| 1.9 MB EAG Eagle_WR-MCX (rev21a).lbr \| 74.2 KB KIC KiCad_WR-MCX (rev26a).zip \| 355.4 KB CAD-Dateien ZIP 3D Download_3D_60611002111501 (rev1).pdf \| 90.1 KB IGS Download_IGES_60611002111501 (rev1).iges \| 453.6 KB STP Download_STEP_60611002111501 (rev1).stp \| 92.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	FrequenzbereichDC~6 GHz	MontageartTHT	MittelkontaktØ 0.96	Betriebstemperatur -55 °C up to +155 °C	Design Kit 606001 612690	–Verfügbarkeit prüfen
	60611002111502	SPECDC~6 GHz, THT, Ø 0.96	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MCX (rev22a).IntLib \| 269 KB CDS Cadence_WR-MCX (rev19a).zip \| 1.9 MB EAG Eagle_WR-MCX (rev21a).lbr \| 74.2 KB KIC KiCad_WR-MCX (rev26a).zip \| 355.4 KB CAD-Dateien ZIP 3D Download_3D_60611002111502 (rev1).pdf \| 93.6 KB IGS Download_IGES_60611002111502 (rev1).iges \| 452.9 KB STP Download_STEP_60611002111502 (rev1).stp \| 92.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	FrequenzbereichDC~6 GHz	MontageartTHT	MittelkontaktØ 0.96	Betriebstemperatur -55 °C up to +155 °C	Design Kit 606001	–Verfügbarkeit prüfen
	60611102111303	SPECDC~6 GHz, SMT, Ø 0.96	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MCX (rev22a).IntLib \| 269 KB CDS Cadence_WR-MCX (rev19a).zip \| 1.9 MB EAG Eagle_WR-MCX (rev21a).lbr \| 74.2 KB KIC KiCad_WR-MCX (rev26a).zip \| 355.4 KB CAD-Dateien ZIP 3D Download_3D_60611102111303 (rev1).pdf \| 65.6 KB IGS Download_IGES_60611102111303 (rev1).iges \| 337.6 KB STP Download_STEP_60611102111303 (rev1).stp \| 71.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	FrequenzbereichDC~6 GHz	MontageartSMT	MittelkontaktØ 0.96	Betriebstemperatur -55 °C up to +155 °C	Design Kit 606001 612690	–Verfügbarkeit prüfen

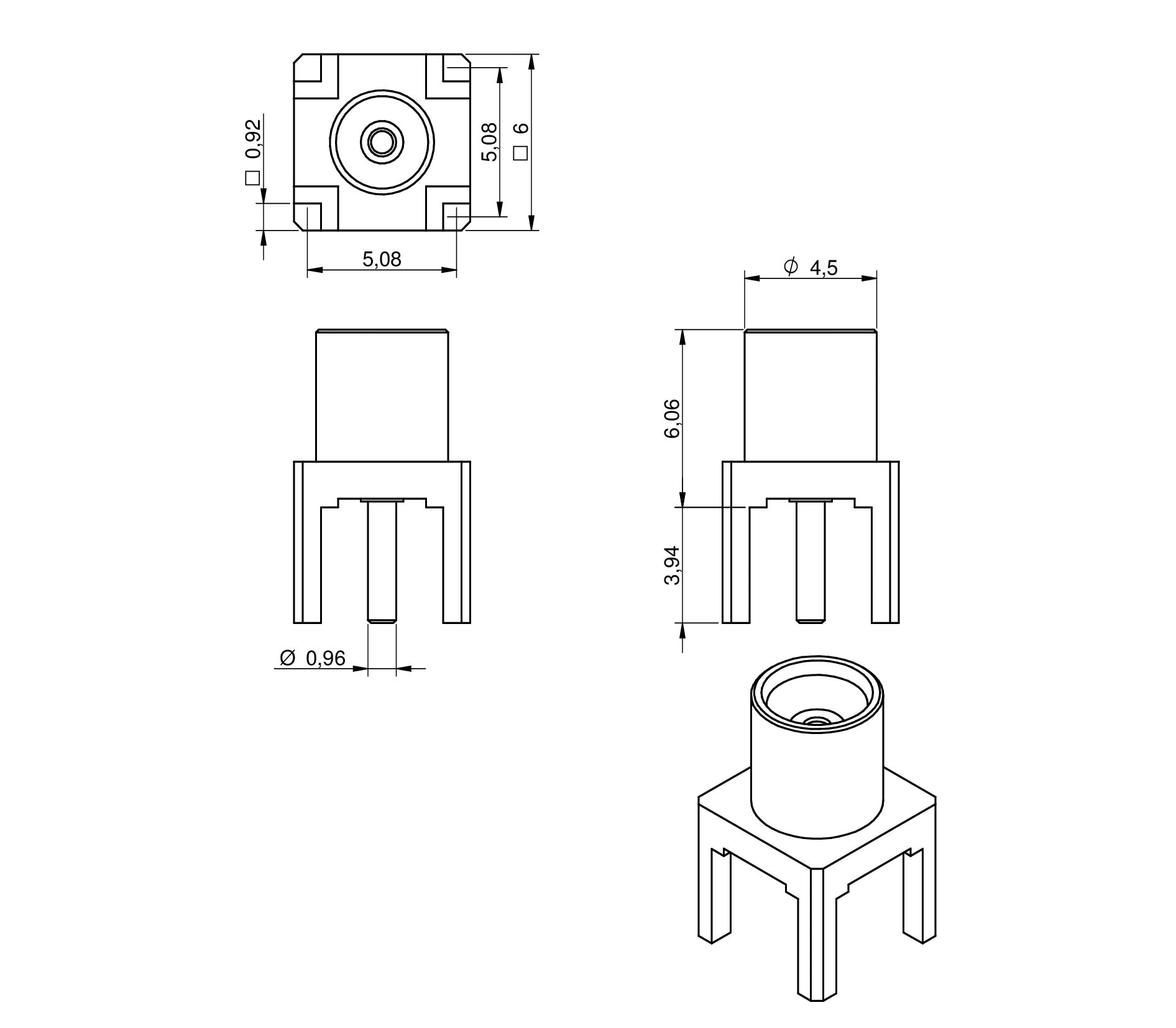

	60612002111504	SPECDC~6 GHz, THT, Ø 0.96	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MCX (rev22a).IntLib \| 269 KB CDS Cadence_WR-MCX (rev19a).zip \| 1.9 MB EAG Eagle_WR-MCX (rev21a).lbr \| 74.2 KB KIC KiCad_WR-MCX (rev26a).zip \| 355.4 KB CAD-Dateien ZIP 3D Download_3D_60612002111504 (rev1).pdf \| 78 KB IGS Download_IGES_60612002111504 (rev1).iges \| 424.5 KB STP Download_STEP_60612002111504 (rev1).stp \| 99.6 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	FrequenzbereichDC~6 GHz	MontageartTHT	MittelkontaktØ 0.96	Betriebstemperatur -55 °C up to +155 °C	Design Kit 606001 630690	–Verfügbarkeit prüfen
	60612002111505	SPECDC~6 GHz, THT, Ø 0.96	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MCX (rev22a).IntLib \| 269 KB CDS Cadence_WR-MCX (rev19a).zip \| 1.9 MB EAG Eagle_WR-MCX (rev21a).lbr \| 74.2 KB KIC KiCad_WR-MCX (rev26a).zip \| 355.4 KB CAD-Dateien ZIP 3D Download_3D_60612002111505 (rev1).pdf \| 83.5 KB IGS Download_IGES_60612002111505 (rev1).iges \| 420.8 KB STP Download_STEP_60612002111505 (rev1).stp \| 91.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	FrequenzbereichDC~6 GHz	MontageartTHT	MittelkontaktØ 0.96	Betriebstemperatur -55 °C up to +155 °C	Design Kit 606001	–Verfügbarkeit prüfen
	60612102111406	SPECDC~6 GHz, SMT, Ø 0.96	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MCX (rev22a).IntLib \| 269 KB CDS Cadence_WR-MCX (rev19a).zip \| 1.9 MB EAG Eagle_WR-MCX (rev21a).lbr \| 74.2 KB KIC KiCad_WR-MCX (rev26a).zip \| 355.4 KB CAD-Dateien ZIP 3D Download_3D_60612102111406 (rev1).pdf \| 79.8 KB IGS Download_IGES_60612102111406 (rev1).iges \| 644.9 KB STP Download_STEP_60612102111406 (rev1).stp \| 126.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	FrequenzbereichDC~6 GHz	MontageartSMT	MittelkontaktØ 0.96	Betriebstemperatur -55 °C up to +155 °C	Design Kit 606001	–Verfügbarkeit prüfen

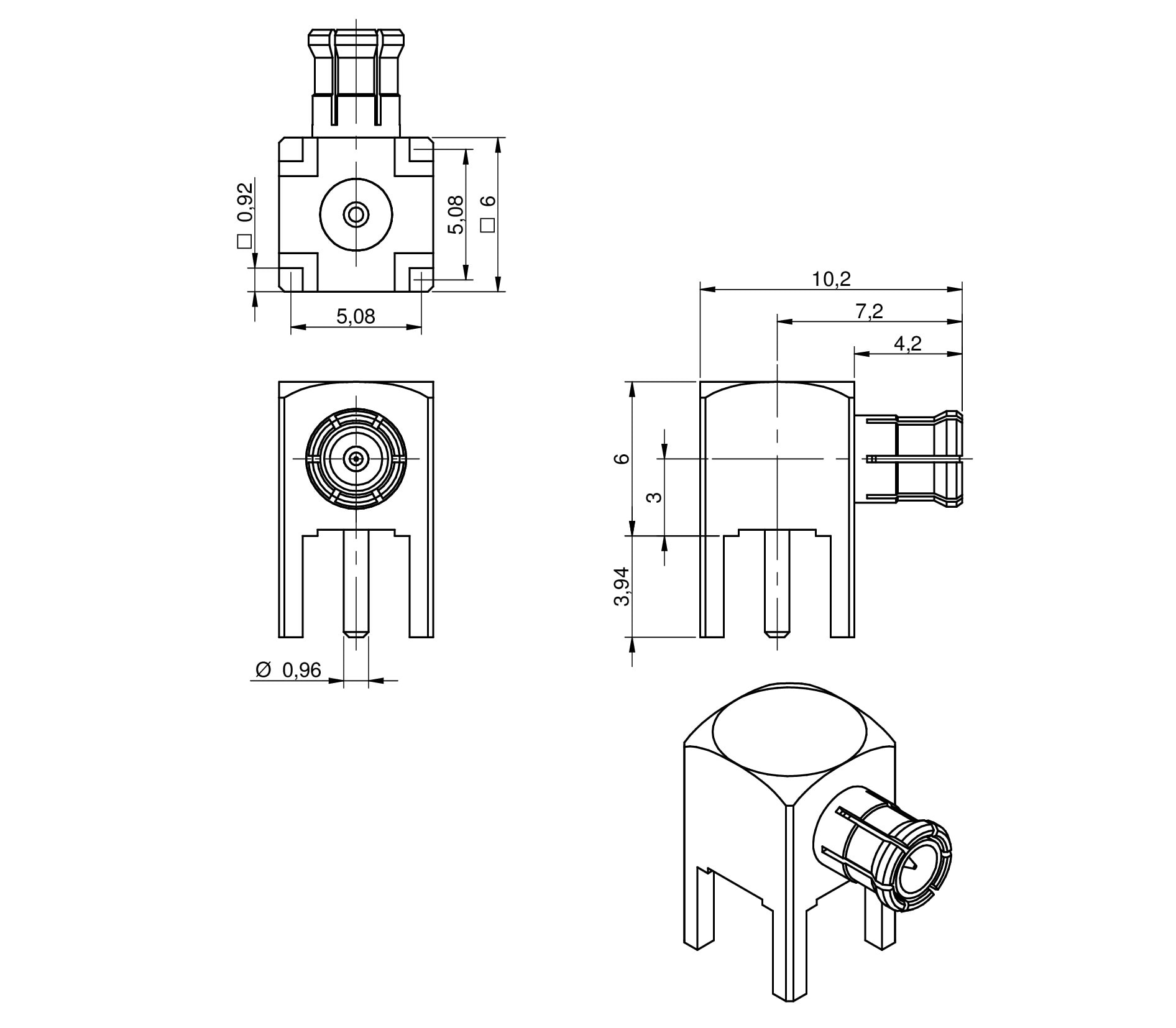

	60613003121501	SPECDC~6 GHz, THT, Ø 0.96	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MCX (rev22a).IntLib \| 269 KB CDS Cadence_WR-MCX (rev19a).zip \| 1.9 MB EAG Eagle_WR-MCX (rev21a).lbr \| 74.2 KB KIC KiCad_WR-MCX (rev26a).zip \| 355.4 KB CAD-Dateien ZIP 3D Download_3D_60613003121501 (rev1).pdf \| 109.5 KB IGS Download_IGES_60613003121501 (rev1).iges \| 941.7 KB STP Download_STEP_60613003121501 (rev1).stp \| 206.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	FrequenzbereichDC~6 GHz	MontageartTHT	MittelkontaktØ 0.96	Betriebstemperatur -55 °C up to +155 °C	Design Kit 606001 612690	–Verfügbarkeit prüfen

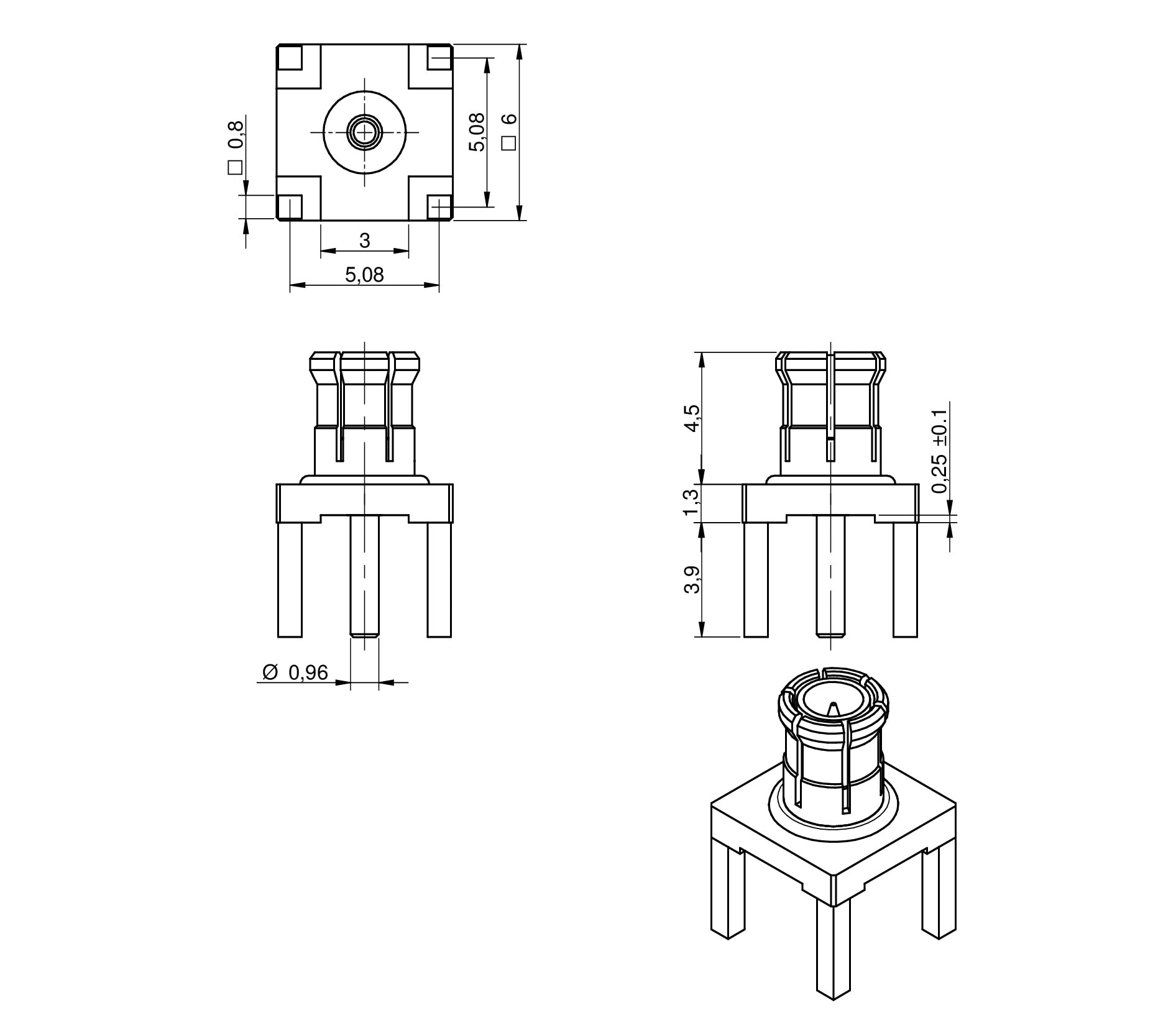

	60614003121504	SPECDC~6 GHz, THT, Ø 0.96	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MCX (rev22a).IntLib \| 269 KB CDS Cadence_WR-MCX (rev19a).zip \| 1.9 MB EAG Eagle_WR-MCX (rev21a).lbr \| 74.2 KB KIC KiCad_WR-MCX (rev26a).zip \| 355.4 KB CAD-Dateien ZIP 3D Download_3D_60614003121504 (rev1).pdf \| 137.3 KB IGS Download_IGES_60614003121504 (rev1).iges \| 966.5 KB STP Download_STEP_60614003121504 (rev1).stp \| 222.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	FrequenzbereichDC~6 GHz	MontageartTHT	MittelkontaktØ 0.96	Betriebstemperatur -55 °C up to +155 °C	Design Kit 606001 612690	–Verfügbarkeit prüfen

Gegenstecker

WR-CXASY SMA Bulkhead Jack to MCX Right Angle Plug / RG-174/U Flexible Cable / 152.4mm length

WR-CXASY SMA Bulkhead Jack to MCX Right Angle Plug / RG-178/U Flexible Cable / 152.4mm length

WR-CXASY SMA Bulkhead Jack to MCX Right Angle Plug / RG-316/U Flexible Cable / 152.4mm length

WR-CXASY RPSMA Bulkhead Jack to MCX Straight Plug / RG-174/U Flexible Cable / 152.4 mm length

WR-CXASY RPSMA Bulkhead Jack to MCX Straight Plug / RG-178/U Flexible Cable / 152.4 mm length

WR-CXASY RPSMA Bulkhead Jack to MCX Straight Plug / RG-316/U Flexible Cable / 152.4 mm length

WR-CXASY MCX to MCX

WR-ADPT SMA to MCX

WR-ADPT MCX Jack to MCX Jack

WR-MCX Cable Connectors

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Connector Solutions

Design Kit WR-MCX PCB & Cable Connectors

Design Kit Coaxial Solutions
