	Bauform	Maße

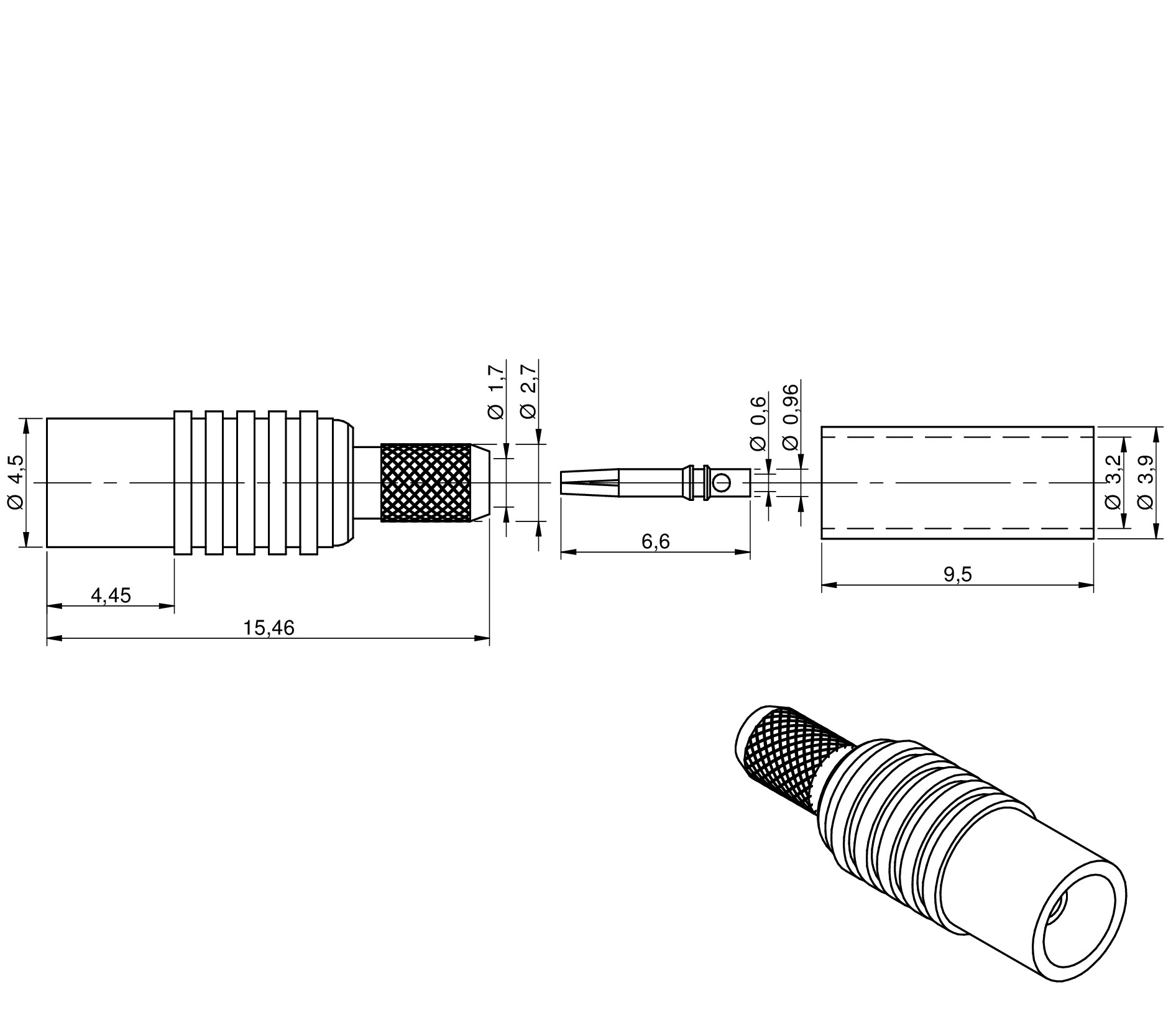

	Straight Jack

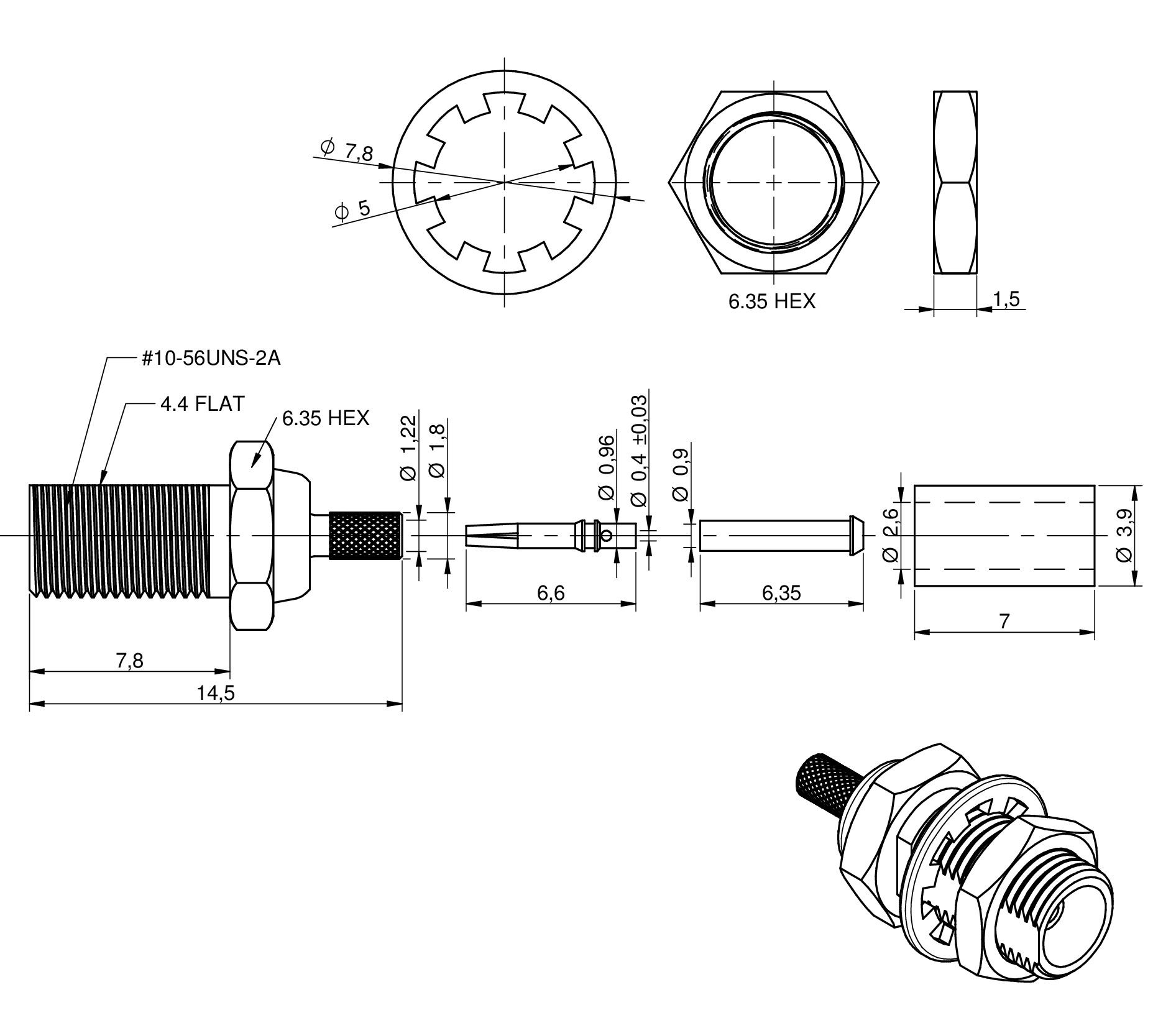

	Straight Bulkhead Jack

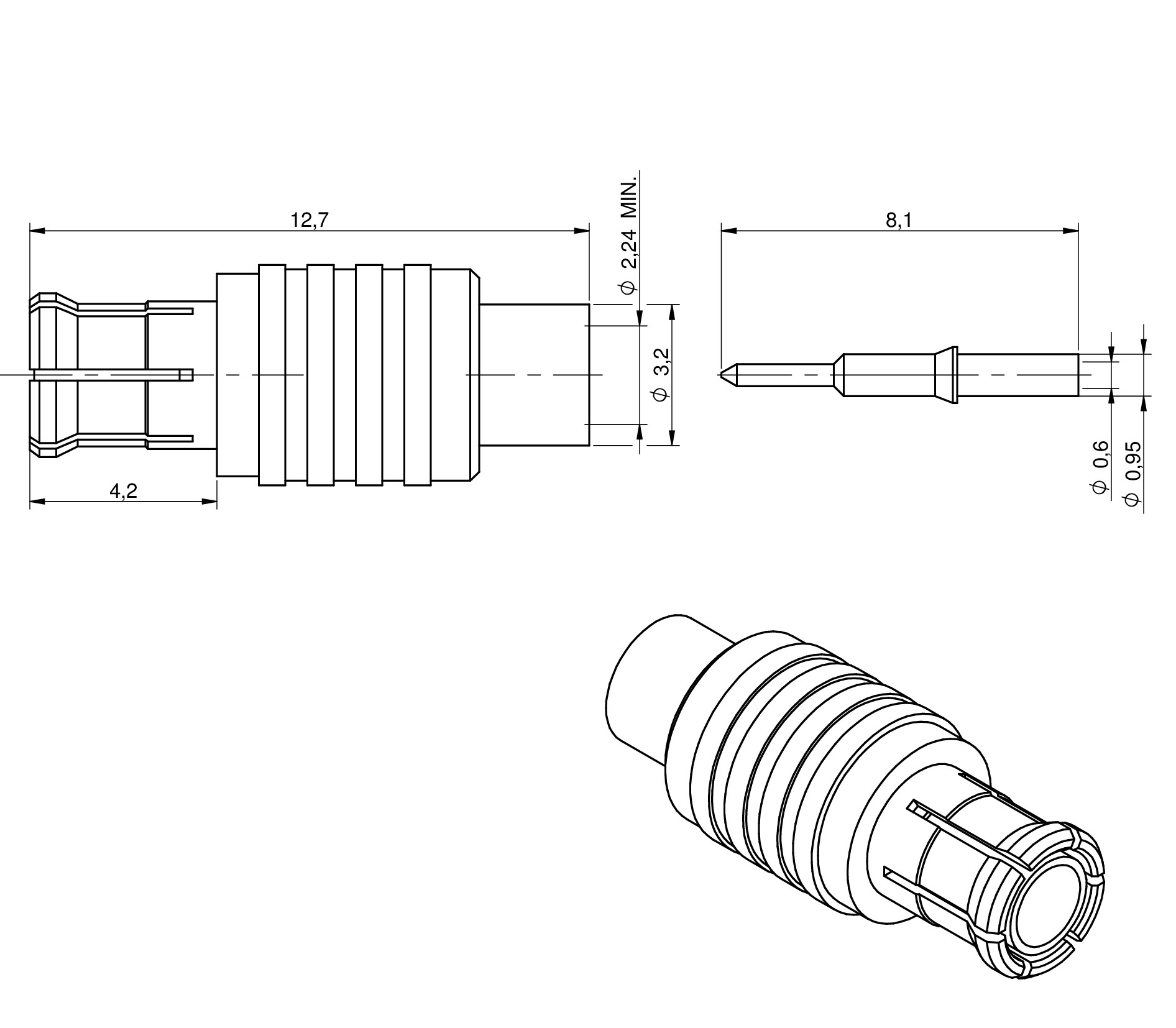

ERW.	Straight Plug

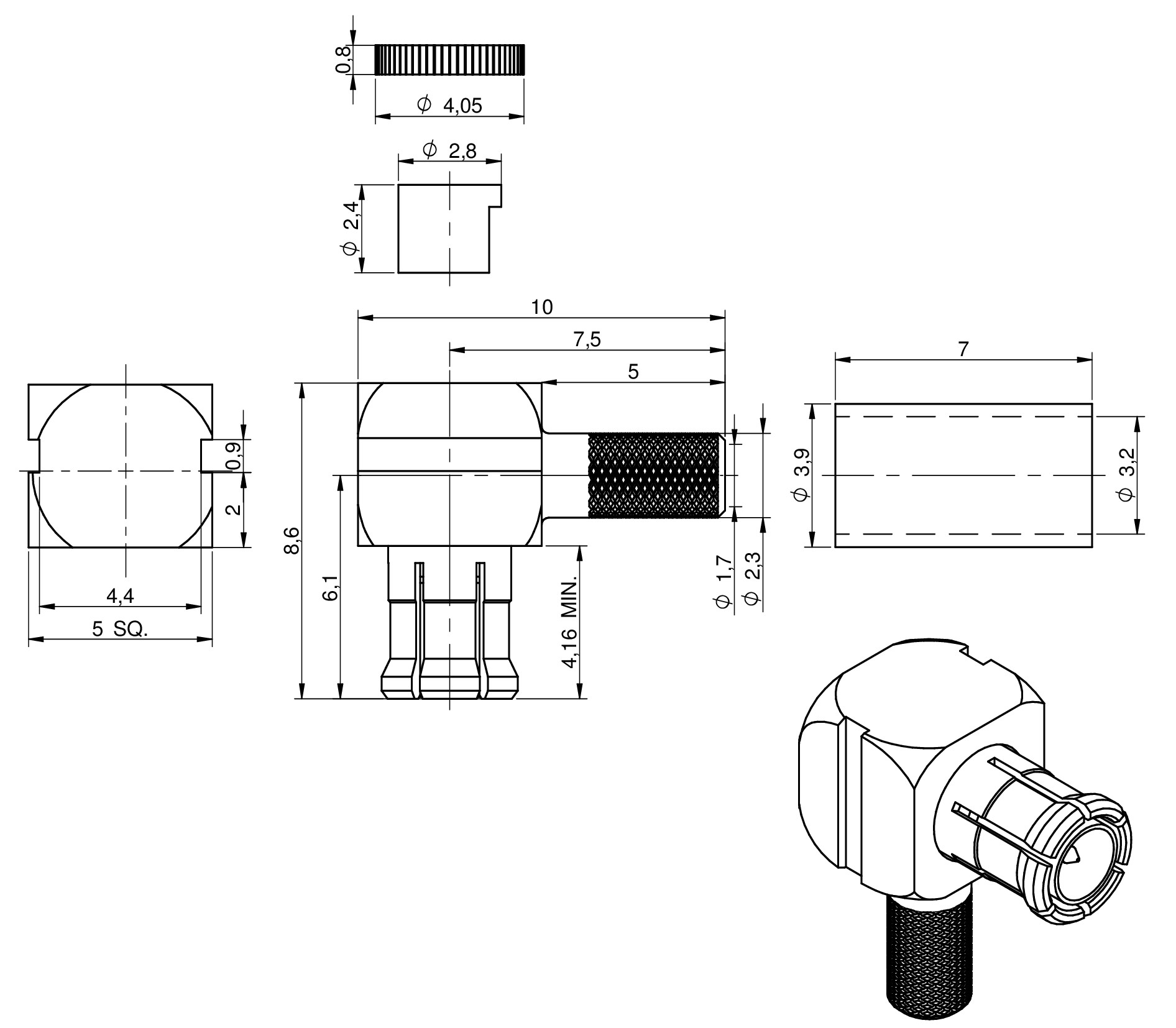

ERW.	Right Angle Plug

Merkmale

Interface: IEC 61169-36
Mating Cycle: 500 Cycles
Impedance: 50Ω
Insulation Resistance: 1000M Ω (min.)
Withstanding Voltage: 750Vrms (min.)
Mating: Snap on

Anwendung

Network and communications
RF Test and measurement equipment
Industrial applications
Electronic consumers and devices

Application Notes

Artikeldaten

Alle

Straight Jack

Straight Bulkhead Jack

Straight Plug

Right Angle Plug

Artikel Nr.	Datenblatt	Manual	Downloads	Status	Kabel	Kabeltyp	f	Montageart	Mittelkontakt	Design Kit
60626021110420	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_60626021110420 (rev1).pdf \| 1.3 MB IGS Download_IGES_60626021110420 (rev1).iges \| 13.7 MB STP Download_STEP_60626021110420 (rev1).stp \| 6.7 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	RG178/RG196	Flexible	DC~3 GHz	Crimp	Ø 0.4	606001
60626021110320	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_60626021110320 (rev1).pdf \| 1.3 MB IGS Download_IGES_60626021110320 (rev1).iges \| 13.5 MB STP Download_STEP_60626021110320 (rev1).stp \| 6.6 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	RG174/RG316/RG188	Flexible	DC~6 GHz	Crimp	Ø 0.6	606001
60626021110620	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_60626021110620 (rev1).pdf \| 1.3 MB IGS Download_IGES_60626021110620 (rev1).iges \| 13.5 MB STP Download_STEP_60626021110620 (rev1).stp \| 6.6 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	RG316 Double Braid	Flexible	DC~6 GHz	Crimp	Ø 0.6	606001
60629021110820	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_60629021110820 (rev1).pdf \| 189.1 KB IGS Download_IGES_60629021110820 (rev1).iges \| 1.3 MB STP Download_STEP_60629021110820 (rev1).stp \| 219.1 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	RG405/.085"	Hand-Formable	DC~6 GHz	Solder	Ø 0.6	606001
60626421110420	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_60626421110420 (rev1).pdf \| 1.8 MB IGS Download_IGES_60626421110420 (rev1).iges \| 15.4 MB STP Download_STEP_60626421110420 (rev1).stp \| 8.6 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	RG178/RG196	Flexible	DC~3 GHz	Crimp	Ø 0.4	606001
60626421110320	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_60626421110320 (rev1).pdf \| 1.7 MB IGS Download_IGES_60626421110320 (rev1).iges \| 12.2 MB STP Download_STEP_60626421110320 (rev1).stp \| 6.9 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	RG174/RG316/RG188	Flexible	DC~6 GHz	Crimp	Ø 0.6	606001
60626421110620	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_60626421110620 (rev1).pdf \| 1.7 MB IGS Download_IGES_60626421110620 (rev1).iges \| 12.2 MB STP Download_STEP_60626421110620 (rev1).stp \| 6.9 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	RG316 Double Braid	Flexible	DC~6 GHz	Crimp	Ø 0.6	606001
60629421110820	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_60629421110820 (rev1).pdf \| 762.6 KB IGS Download_IGES_60629421110820 (rev1).iges \| 3.2 MB STP Download_STEP_60629421110820 (rev1).stp \| 2.2 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	RG405/.085"	Hand-Formable	DC~6 GHz	Solder	Ø 0.6	606001
60646031210420	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_60646031210420 (rev1).pdf \| 2.5 MB IGS Download_IGES_60646031210420 (rev1).iges \| 20.5 MB STP Download_STEP_60646031210420 (rev1).stp \| 31.2 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	RG178/RG196	Flexible	DC~3 GHz	Crimp	Ø 0.4	606001
60646031210320	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_60646031210320 (rev1).pdf \| 2.9 MB IGS Download_IGES60646031210320 (rev1).iges \| 24.7 MB STP Download_STEP_60646031210320 (rev1).stp \| 44.4 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	RG174/RG316/RG188	Flexible	DC~6 GHz	Crimp	Ø 0.6	606001
60646031210620	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_60646031210620 (rev1).pdf \| 2.9 MB IGS Download_IGES_60646031210620 (rev1).iges \| 24.7 MB STP Download_STEP_60646031210620 (rev1).stp \| 44.4 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	RG316 Double Braid	Flexible	DC~6 GHz	Crimp	Ø 0.6	606001
60636031210420	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_60636031210420 (rev1).pdf \| 2.2 MB IGS Download_IGES_60636031210420 (rev1).iges \| 20.3 MB STP Download_STEP_60636031210420 (rev1).stp \| 36.9 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	RG178/RG196	Flexible	DC~3 GHz	Crimp	–	606001
60636031210320	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_60636031210320 (rev1).pdf \| 2.3 MB IGS Download_IGES_60636031210320 (rev1).iges \| 20.3 MB STP Download_STEP_60636031210320 (rev1).stp \| 36.8 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	RG174/RG316/RG188	Flexible	DC~6 GHz	Crimp	–	606001
60636031210620	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_60636031210620 (rev1).pdf \| 2.3 MB IGS Download_IGES_60636031210620 (rev1).iges \| 20.3 MB STP Download_STEP_60636031210620 (rev1).stp \| 36.8 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	RG316 Double Braid	Flexible	DC~6 GHz	Crimp	–	606001
60639031210820	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_60639031210820 (rev1).pdf \| 374.5 KB IGS Download_IGES_60639031210820 (rev1).iges \| 3.5 MB STP Download_STEP_60639031210820 (rev1).stp \| 1.9 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	RG405/.085"	Hand-Formable	DC~6 GHz	Solder	–	606001
60649031210820	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D Download_3D_60649031210820 (rev1).pdf \| 269.4 KB IGS Download_IGES_60649031210820 (rev1).iges \| 1.1 MB STP Download_STEP_60649031210820 (rev1).stp \| 570.1 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	RG405/.085"	Hand-Formable	DC~6 GHz	Solder	Ø 0.6	606001
60646030212120	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D 3D_WR-SMA_60646030212120 (rev1).pdf \| 383.5 KB IGS IGES_WR-SMA_60646030212120 (rev1).iges \| 1.3 MB STP STP_WR-SMA_60646030212120 (rev1).stp \| 185.9 KB Alle 3 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1.13	Flexible	DC~6 GHz	Crimp	Ø 0.4	–
60646030212220	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D 3D_WR-SMA_60646030212220 (rev1).pdf \| 389.4 KB IGS IGES_WR-SMA_60646030212220 (rev1).iges \| 1.3 MB STP STP_WR-SMA_60646030212220 (rev1).stp \| 186.7 KB Alle 3 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1.32	Flexible	DC~6 GHz	Crimp	Ø 0.4	–
60646030212320	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D 3D_WR-SMA_60646030212320 (rev1).pdf \| 390 KB IGS IGES_WR-SMA_60646030212320 (rev1).iges \| 1.3 MB STP STP_WR-SMA_60646030212320 (rev1).stp \| 186.8 KB Alle 3 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1.37	Flexible	DC~6 GHz	Crimp	Ø 0.4	–
60636030212120	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D 3D_WR-SMA_60636030212120 (rev1).pdf \| 479.4 KB IGS IGES_WR-SMA_60636030212120 (rev1).iges \| 3.6 MB STP STP_WR-SMA_60636030212120 (rev1).stp \| 591.5 KB Alle 3 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1.13	Flexible	DC~6 GHz	Crimp	–	–
60636030212220	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D 3D_WR-SMA_60636030212220 (rev1).pdf \| 468.1 KB IGS IGES_WR-SMA_60636030212220 (rev1).iges \| 3.6 MB STP STP_WR-SMA_60636030212220 (rev1).stp \| 584.5 KB Alle 3 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1.32	Flexible	DC~6 GHz	Crimp	–	–
60636030212320	SPEC	PDF	3 Dateien CAD-Dateien ZIP 3D 3D_WR-SMA_60636030212320 (rev1).pdf \| 505.1 KB IGS IGES_WR-SMA_60636030212320 (rev1).iges \| 3.7 MB STP STP_WR-SMA_60636030212320 (rev1).stp \| 596.9 KB Alle 3 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1.37	Flexible	DC~6 GHz	Crimp	–	–

	Artikel Nr.	Datenblatt
	60626021110420	SPEC
	60626021110320	SPEC
	60626021110620	SPEC
	60629021110820	SPEC
	60626421110420	SPEC
	60626421110320	SPEC
	60626421110620	SPEC
	60629421110820	SPEC
	60646031210420	SPEC
	60646031210320	SPEC
	60646031210620	SPEC
	60636031210420	SPEC
	60636031210320	SPEC
	60636031210620	SPEC
	60639031210820	SPEC
	60649031210820	SPEC
	60646030212120	SPEC
	60646030212220	SPEC
	60646030212320	SPEC
	60636030212120	SPEC
	60636030212220	SPEC
	60636030212320	SPEC

Muster

	Artikel Nr.	Datenblatt	Manual	Downloads	Status	Kabel	Kabeltyp	f	Montageart	Mittelkontakt	Design Kit	Muster
