WR-MCX Panel Connectors

Bauform	Maße	Montageart
Straight Jack		Press-In

Merkmale

Interface: IEC 61169-36
Mating Cycle: 500 Cycles
Impedance: 50Ω
Insulation Resistance: 1000M Ω (min.)
Withstanding Voltage: 750Vrms (min.)
Mating: Snap on

Anwendung

Network and communications
RF Test and measurement equipment
Industrial applications
Electronic consumers and devices

Application Notes

ANE012 Design Guide für Übertragungsleitungen auf der Leiterplatte zur Kontaktierung von koaxialen Steckverbindern
PDF
ANE022 Koaxialsteckverbinder - Elektrische Leistungsindikatoren
PDF

Artikeldaten

Straight Jack

Alle zurücksetzen

Artikeldaten filtern

Artikel in 1 Produktserien anzeigen

Artikel in 1 Produktserien

Alle zurücksetzen

	Artikel Nr.	Datenblatt	Downloads	Status	t _max(mm)	f	Montageart	Mittelkontakt	Betriebstemperatur	Design Kit	Muster

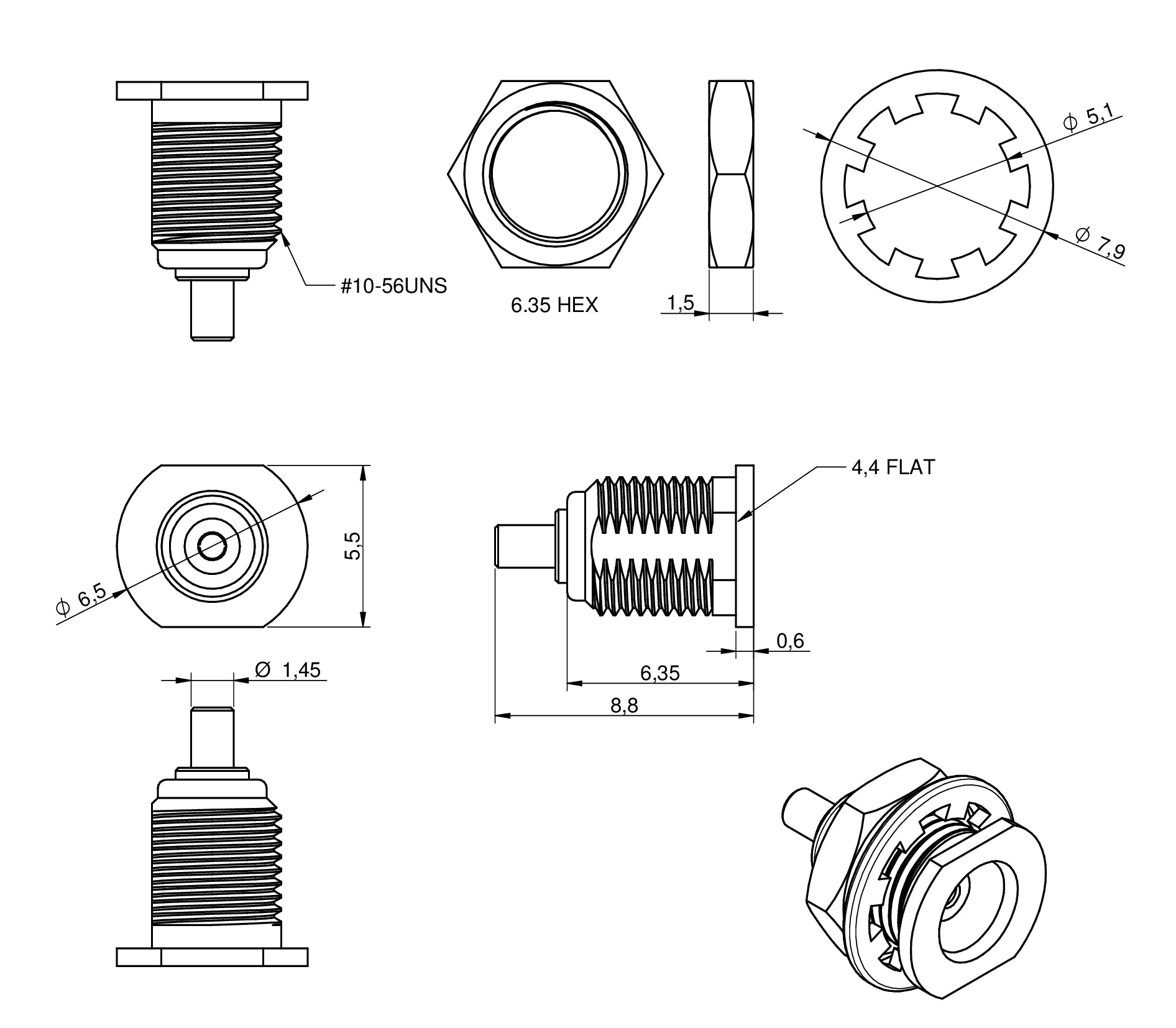

	60612432111512	2.6 mm, DC~6 GHz, –	Downloads3 Dateien CAD-Dateien ZIP 3D Download_3D_60612432111512 (rev1).pdf \| 647.7 KB IGS Download_IGES_60612432111512 (rev1).iges \| 1.5 MB STP Download_STEP_60612432111512 (rev1).stp \| 991.6 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Leiterplattenstärke [max.]2.6 mm	FrequenzbereichDC~6 GHz	–	MittelkontaktØ 1.45	Betriebstemperatur -55 °C up to +155 °C	Design Kit 606001 630690
	60612702111513	–, DC~6 GHz, Press-In	Downloads3 Dateien CAD-Dateien ZIP 3D Download_3D_60612702111513 (rev1).pdf \| 156.2 KB IGS Download_IGES_60612702111513 (rev1).iges \| 1.8 MB STP Download_STEP_60612702111513 (rev1).stp \| 446.6 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	FrequenzbereichDC~6 GHz	MontageartPress-In	MittelkontaktØ 1.2	Betriebstemperatur -55 °C up to +155 °C	Design Kit 606001

Gegenstecker

WR-CXASY SMA Bulkhead Jack to MCX Right Angle Plug / RG-174/U Flexible Cable / 152.4mm length

WR-CXASY SMA Bulkhead Jack to MCX Right Angle Plug / RG-178/U Flexible Cable / 152.4mm length

WR-CXASY SMA Bulkhead Jack to MCX Right Angle Plug / RG-316/U Flexible Cable / 152.4mm length

WR-CXASY RPSMA Bulkhead Jack to MCX Straight Plug / RG-174/U Flexible Cable / 152.4 mm length

WR-CXASY RPSMA Bulkhead Jack to MCX Straight Plug / RG-178/U Flexible Cable / 152.4 mm length

WR-CXASY RPSMA Bulkhead Jack to MCX Straight Plug / RG-316/U Flexible Cable / 152.4 mm length

WR-CXASY MCX to MCX

WR-ADPT SMA to MCX

WR-MCX Cable Connectors

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit WR-MCX PCB & Cable Connectors

Design Kit Coaxial Solutions
