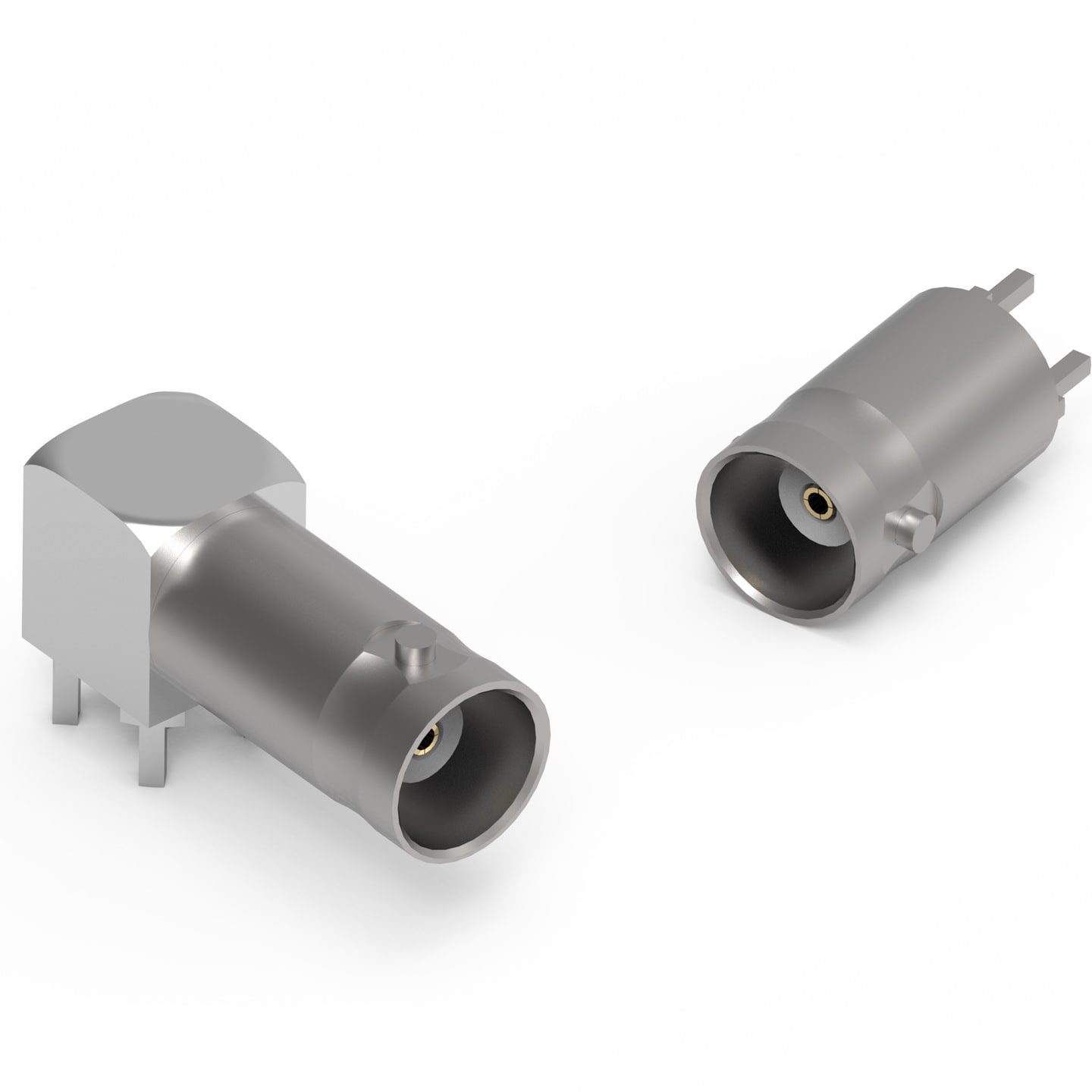

WR-BNC BNC PCB Connectors

Bauform	Maße

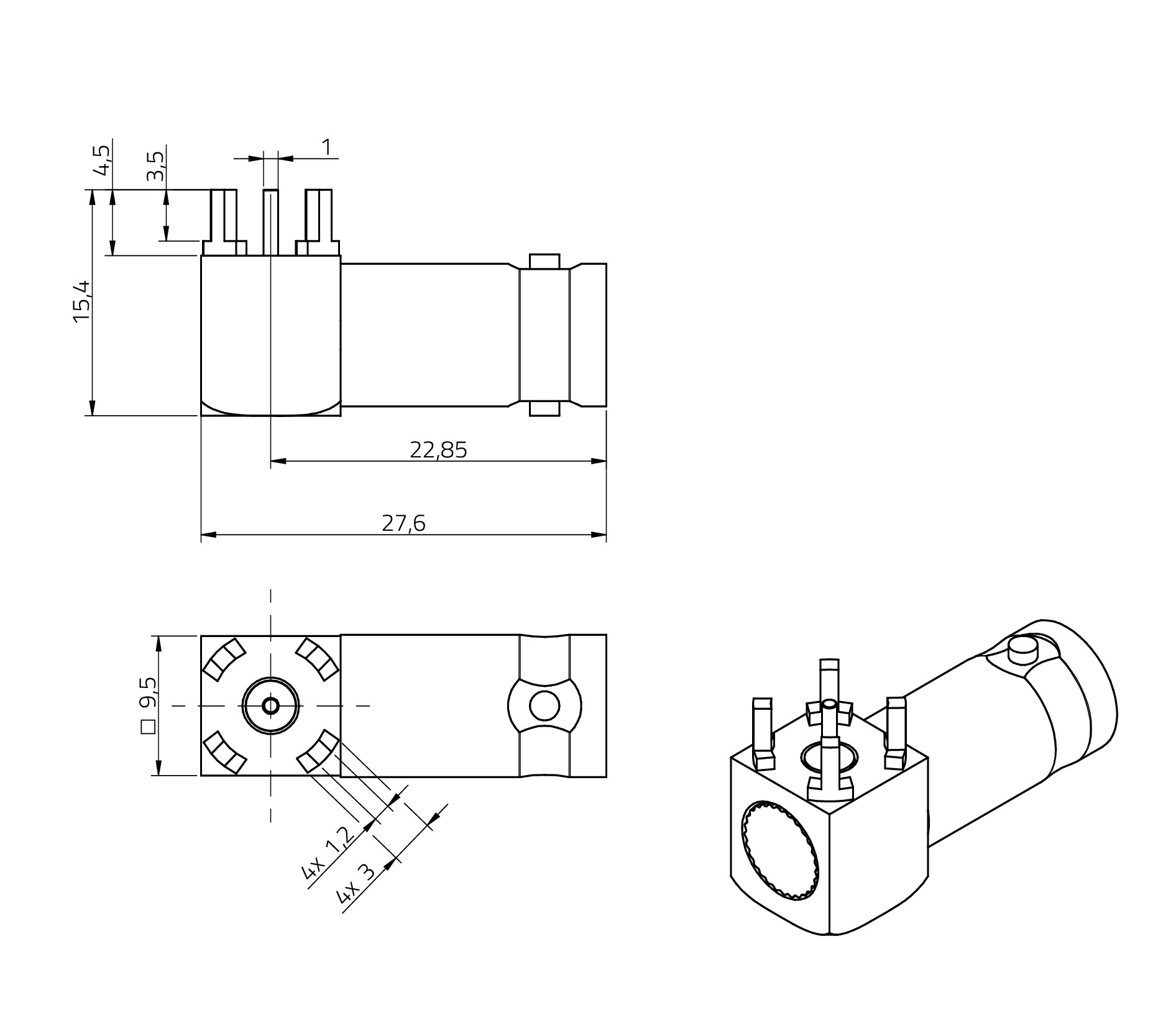

ERW.Right Angle Jack
ERW.Straight Jack

Merkmale

Interface: MIL-STD-348
Mating Cycle: 200 Cycles
Impedance: 50Ω
Insulation Resistance: 5000MΩ(min.)
Withstanding Voltage: 1500Vrms(min.)
Plating: Nickel and Gold
Mating: bayonet lock

Anwendung

Network and communications
RF Test and measurement equipment
Industrial applications
High power machinery
Outdoor or humidity environment

Application Notes

ANE012 Design Guide für Übertragungsleitungen auf der Leiterplatte zur Kontaktierung von koaxialen Steckverbindern
PDF
ANE022 Koaxialsteckverbinder - Elektrische Leistungsindikatoren
PDF

Artikeldaten

Alle

Right Angle Jack

Straight Jack

Alle zurücksetzen

Artikeldaten filtern

Artikel in 2 Produktserien anzeigen

Artikel in 2 Produktserien

Alle zurücksetzen

	Artikel Nr.	Datenblatt	Downloads	Status	f	Betriebstemperatur	Design Kit	Muster
	60711002241501	DC~1 GHz, -65 °C up to +165 °C	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BNC (rev25a).IntLib \| 269.5 KB CDS Cadence_WR-BNC (rev25a).zip \| 2.9 MB EAG Eagle_WR-BNC (rev25a).lbr \| 27.3 KB CAD-Dateien ZIP 3D 3D_WR-BNC_60711002241501 (rev1).pdf \| 352.4 KB IGS IGS_WR-BNC_60711002241501 (rev1).igs \| 2.2 MB STP STP_WR-BNC_60711002241501 (rev1).stp \| 325.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	FrequenzbereichDC~1 GHz	Betriebstemperatur -65 °C up to +165 °C	Design Kit 607701 630690
	60712002241502	DC~4 GHz, -65 °C up to +165 °C	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BNC (rev25a).IntLib \| 269.5 KB CDS Cadence_WR-BNC (rev25a).zip \| 2.9 MB EAG Eagle_WR-BNC (rev25a).lbr \| 27.3 KB CAD-Dateien ZIP 3D 3D_WR-BCN_60712002241502 (rev1).pdf \| 238.5 KB IGS IGS_WR-BNC_60712002241502 (rev1).igs \| 1021.7 KB STP STP_WR-BNC_60712002241502 (rev1).stp \| 135.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	FrequenzbereichDC~4 GHz	Betriebstemperatur -65 °C up to +165 °C	Design Kit 607701 630690
	60712002241507	DC~4 GHz, -65 °C up to +165 °C	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BNC (rev25a).IntLib \| 269.5 KB CDS Cadence_WR-BNC (rev25a).zip \| 2.9 MB EAG Eagle_WR-BNC (rev25a).lbr \| 27.3 KB CAD-Dateien ZIP 3D 60712002241507_3D (rev1).pdf \| 138 KB IGS 60712002241507 (rev1).igs \| 738.3 KB STP 60712002241507 (rev1).stp \| 117.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	FrequenzbereichDC~4 GHz	Betriebstemperatur -65 °C up to +165 °C	Design Kit –
	60711002241505	DC~1 GHz, -65 °C up to +165 °C	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BNC (rev25a).IntLib \| 269.5 KB CDS Cadence_WR-BNC (rev25a).zip \| 2.9 MB EAG Eagle_WR-BNC (rev25a).lbr \| 27.3 KB CAD-Dateien ZIP 3D 60711002241505_3D (rev1).pdf \| 441.7 KB IGS 60711002241505 (rev1).igs \| 3.9 MB STP 60711002241505 (rev1).stp \| 715.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	FrequenzbereichDC~1 GHz	Betriebstemperatur -65 °C up to +165 °C	Design Kit –
	60712002241506	DC~4 GHz, -65 °C up to +165 °C	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BNC (rev25a).IntLib \| 269.5 KB CDS Cadence_WR-BNC (rev25a).zip \| 2.9 MB EAG Eagle_WR-BNC (rev25a).lbr \| 27.3 KB CAD-Dateien ZIP 3D 60712002241506_3D (rev1).pdf \| 42.2 KB IGS 60712002241506 (rev1).igs \| 761.6 KB STP 60712002241506 (rev1).stp \| 143.7 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	FrequenzbereichDC~4 GHz	Betriebstemperatur -65 °C up to +165 °C	Design Kit –

Gegenstecker

WR-CXASY BNC to BNC Series

WR-ADPT SMA to BNC

WR-BNC BNC Cable Connectors

WR-ADPT BNC to BNC

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit WR-BNC & WR-TNC Steckverbinder

Design Kit Coaxial Solutions
