WE-LAN AQ Transformer

WE-LAN AQ Transformer Ethernet mit Geschwindigkeiten bis 1 Gbit/s. Verbesserte Löteigenschaften und AOI Inspektion durch Half-vias mit Goldauflage

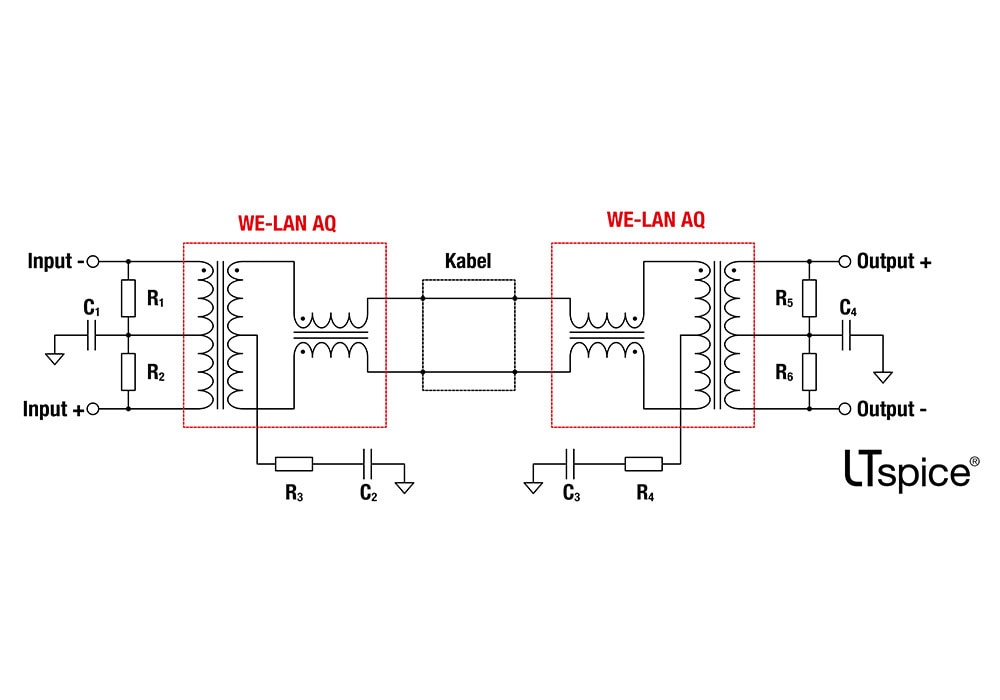

LTSpice-Dateien

LT
LTSpice_WE-LANAQ (rev22b).zip
|
405.6 KB

Merkmale

100 % maschinelle Fertigung
Ethernet mit Geschwindigkeiten bis 1 Gbit/s
Geringe Bauhöhe von 4 mm

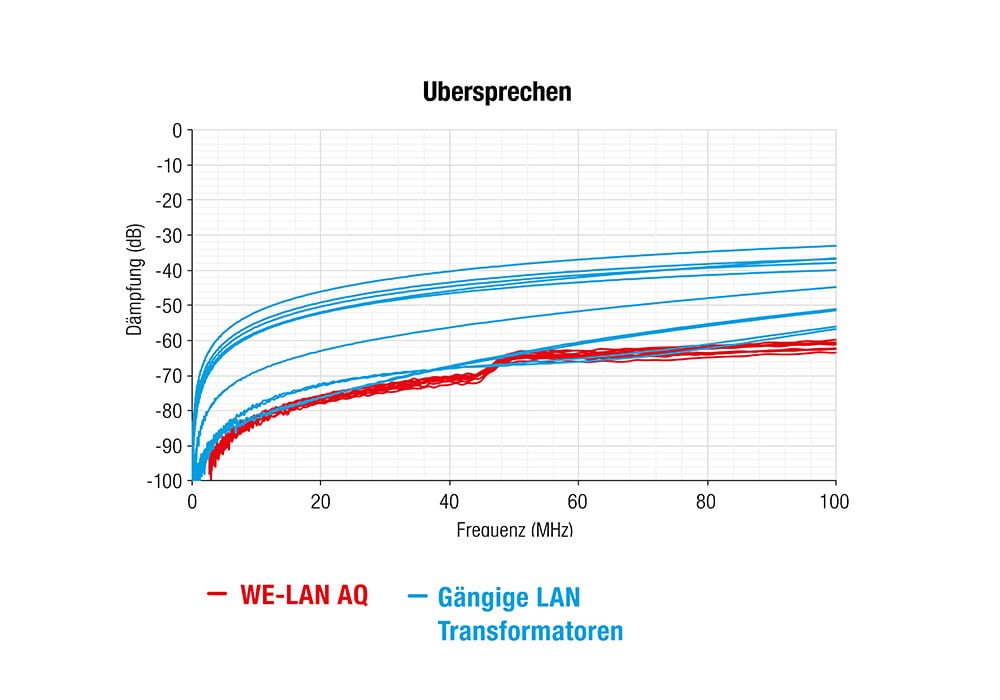

Verbesserte Return Loss und Crosstalk Eigenschaften
Verbesserte Löteigenschaften und AOI Inspektion durch Half-vias mit Goldauflage
Kompatibel zu gängigen LAN Produkten

Referenzdesigns

RD016 Reference Design Gigabit Ethernet Front End
RD022 GB PoE+-Ethernet-USB”-Adapter für industriellen Einsatz unter EMV-Gesichtspunkten

Anwendung

Geeignet für Industrietemperaturen von –40 °C bis +85 °C
Kompatibel zu gängigen Industrial Ethernet Systemen wie z.B. EtherCAT oder Profinet
Einsetzbar für Ethernet-IC’s, wie z.B. Microchip, Texas Instruments, Broadcom, Linear Technology
Hubs, Routers, Switches, IP Kameras, IoT Anwendungen

Application Notes

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Datenrate	Ports	PoE	Improved CMRR	Betriebstemperatur	V_T (V (RMS))	Montageart	L (µH)
749010310	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN AQ (rev24a).IntLib \| 1.4 MB CDS Cadence_WE-LAN AQ (rev22a).zip \| 6.5 MB EAG Eagle_WE-LAN AQ (rev20a).lbr \| 50.9 KB KIC KiCad_WE-LANAQ (rev25a).zip \| 3.9 MB ZUK Cadstar_WE-LAN_AQ (rev20a).zip \| 79.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-LANAQ-749010310 (rev1).igs \| 1.7 MB STP Download_STP_WE-LANAQ-749010310 (rev1).stp \| 668.7 KB Elektrische Modelle ZIP PSP PSpice_WE-LANAQ (rev22b).zip \| 201.1 KB S S-Parameter_749010310 (rev20a).s6p \| 407.5 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10/100BASE-T	1	kein-PoE	Nein	-40 °C up to +85 °C	1500	SMT	350
749020310	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN AQ (rev24a).IntLib \| 1.4 MB CDS Cadence_WE-LAN AQ (rev22a).zip \| 6.5 MB EAG Eagle_WE-LAN AQ (rev20a).lbr \| 50.9 KB KIC KiCad_WE-LANAQ (rev25a).zip \| 3.9 MB ZUK Cadstar_WE-LAN_AQ (rev20a).zip \| 79.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-LANAQ-749020310 (rev1).igs \| 6.1 MB STP Download_STP_WE-LANAQ-749020310 (rev1).stp \| 2.3 MB Elektrische Modelle ZIP PSP PSpice_WE-LANAQ (rev22b).zip \| 201.1 KB S S-Parameter_749020310 (rev20a).s6p \| 455.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10/100/1000BASE-T	1	kein-PoE	Nein	-40 °C up to +105 °C	1500	SMT	350
749013310	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN AQ (rev24a).IntLib \| 1.4 MB CDS Cadence_WE-LAN AQ (rev22a).zip \| 6.5 MB EAG Eagle_WE-LAN AQ (rev20a).lbr \| 50.9 KB KIC KiCad_WE-LANAQ (rev25a).zip \| 3.9 MB ZUK Cadstar_WE-LAN_AQ (rev20a).zip \| 79.4 KB CAD-Dateien ZIP IGS Download_WE-LANAQ_749013310_IGS (rev1).igs \| 2.3 MB STP Download_WE-LANAQ_749013310_STP (rev1).stp \| 922.3 KB Elektrische Modelle ZIP PSP PSpice_WE-LANAQ (rev22b).zip \| 201.1 KB S S-Parameter_749013310 (rev22a).s6p \| 1.1 MB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10/100BASE-T	1	PoE (bis zu 350 mA)	Nein	-40 °C up to +85 °C	1500	SMT	180
749012310	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN AQ (rev24a).IntLib \| 1.4 MB CDS Cadence_WE-LAN AQ (rev22a).zip \| 6.5 MB EAG Eagle_WE-LAN AQ (rev20a).lbr \| 50.9 KB KIC KiCad_WE-LANAQ (rev25a).zip \| 3.9 MB ZUK Cadstar_WE-LAN_AQ (rev20a).zip \| 79.4 KB CAD-Dateien ZIP IGS Download_WE-LANAQ_749012310_IGS (rev1).igs \| 2.3 MB STP Download_WE-LANAQ_749012310_STP (rev1).stp \| 922.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10/100BASE-T	1	PoE+ (bis zu 720 mA)	Nein	-40 °C up to +85 °C	1500	SMT	150
749023310	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN AQ (rev24a).IntLib \| 1.4 MB CDS Cadence_WE-LAN AQ (rev22a).zip \| 6.5 MB EAG Eagle_WE-LAN AQ (rev20a).lbr \| 50.9 KB KIC KiCad_WE-LANAQ (rev25a).zip \| 3.9 MB ZUK Cadstar_WE-LAN_AQ (rev20a).zip \| 79.4 KB CAD-Dateien ZIP IGS Download_WE-LANAQ_749023310_IGS (rev1).igs \| 7.8 MB STP Download_WE-LANAQ_749023310_STP (rev1).stp \| 2.9 MB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1000 Base-T	1	PoE (bis zu 350 mA)	Nein	-40 °C up to +105 °C	1500	SMT	180
749022310	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN AQ (rev24a).IntLib \| 1.4 MB CDS Cadence_WE-LAN AQ (rev22a).zip \| 6.5 MB EAG Eagle_WE-LAN AQ (rev20a).lbr \| 50.9 KB KIC KiCad_WE-LANAQ (rev25a).zip \| 3.9 MB ZUK Cadstar_WE-LAN_AQ (rev20a).zip \| 79.4 KB CAD-Dateien ZIP IGS Download_WE-LANAQ_749023310_IGS (rev1).igs \| 7.8 MB STP Download_WE-LANAQ_749023310_STP (rev1).stp \| 2.9 MB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1000 Base-T	1	PoE+ (bis zu 720 mA)	Nein	-40 °C up to +85 °C	1500	SMT	150

Artikel Nr.	Datenblatt	Simulation
749010310	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
749020310	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
749013310	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
749012310	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
749023310	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
749022310	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument

Muster

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Datenrate	Ports	PoE	Improved CMRR	Betriebstemperatur	V_T (V (RMS))	Montageart	L (µH)	Muster

LANtastic Automation!

WE-LAN AQ Übertrager

LANtastic Automation!

WE-LAN AQ Übertrager

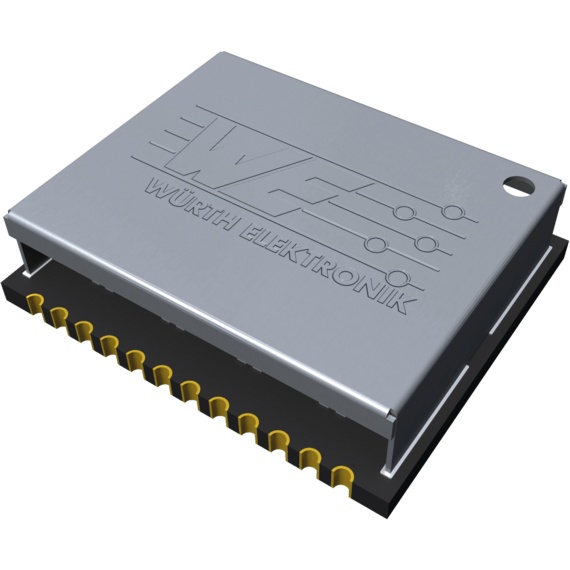

WE-LAN AQ ist ein LAN-Übertrager, der in einer vollautomatisierten Fertigung hergestellt wird. Die innovative Spulenwickeltechnik reduziert die elektrischen Schwankungen und erhöht deren Zuverlässigkeit bei gleichzeitiger Leistungssteigerung über einen weiten Frequenzbereich.

Um die Anwendungsfelder unserer Kunden zu erweitern, bietet die Würth Elektronik eiSos seit neustem die LAN AQ Serie für PoE-Anwendungen bis zu 720 mA an. LAN-Transformatoren und RJ45-Stecker, die für unterschiedliche Geschwindigkeiten und PoE-Stromstärken geeignet sind, finden Sie auch in den weiteren LAN-Produktfamilien.

Innovatives Design

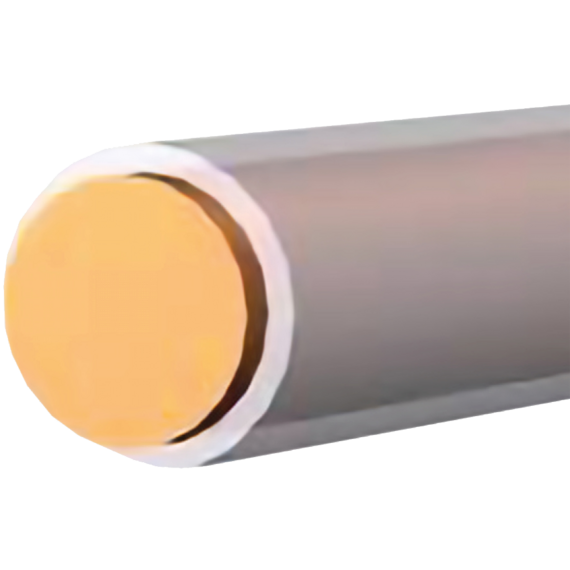

IEEE 802.3: Isolationsspannung von 1,5 kV und Kompatibilität mit IEEE-Standards

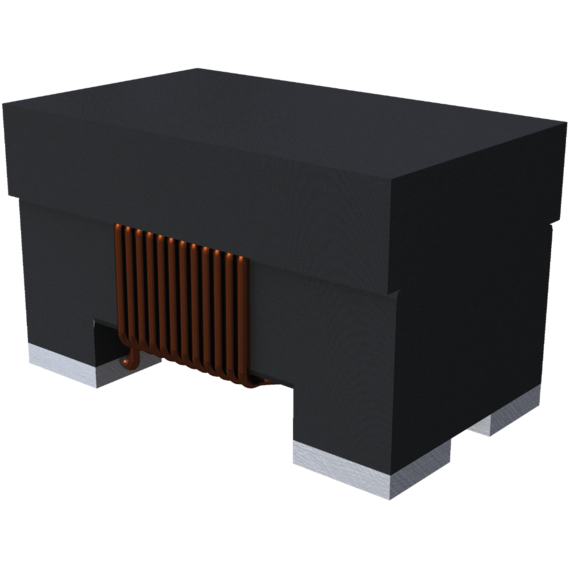

Maschinengewickelte T-Bone Kerne: Enge Toleranz und hohe Produktionsqualität

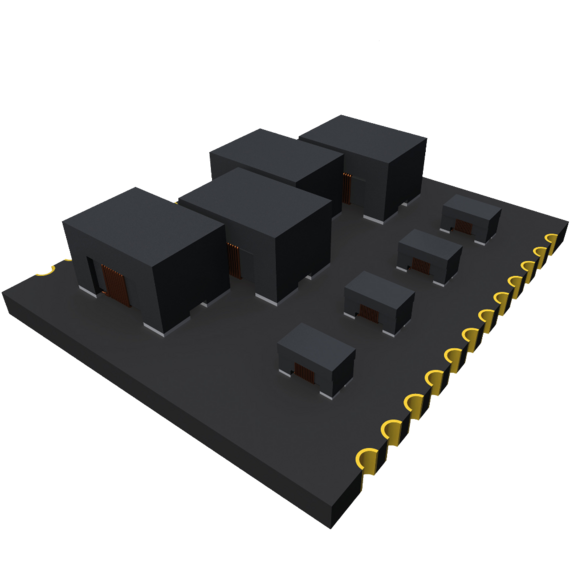

Vollautomatische Fertigung: Reduzierte elektrische Schwankungen, erhöhte Zuverlässigkeit und präzise Anpassung der Datenleitungen

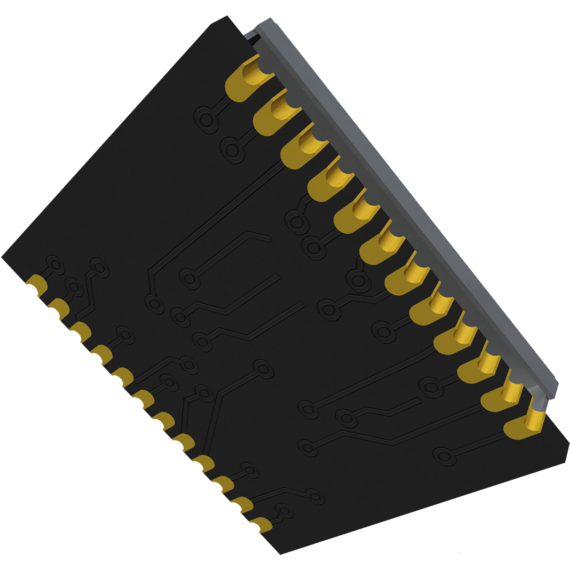

Vergoldete halbe Durchkontaktierungen und Pads auf der Unterseite: Verbesserte Lötbarkeit & AOI-Inspektion sowie Pad kompatibel zu Standardteilen

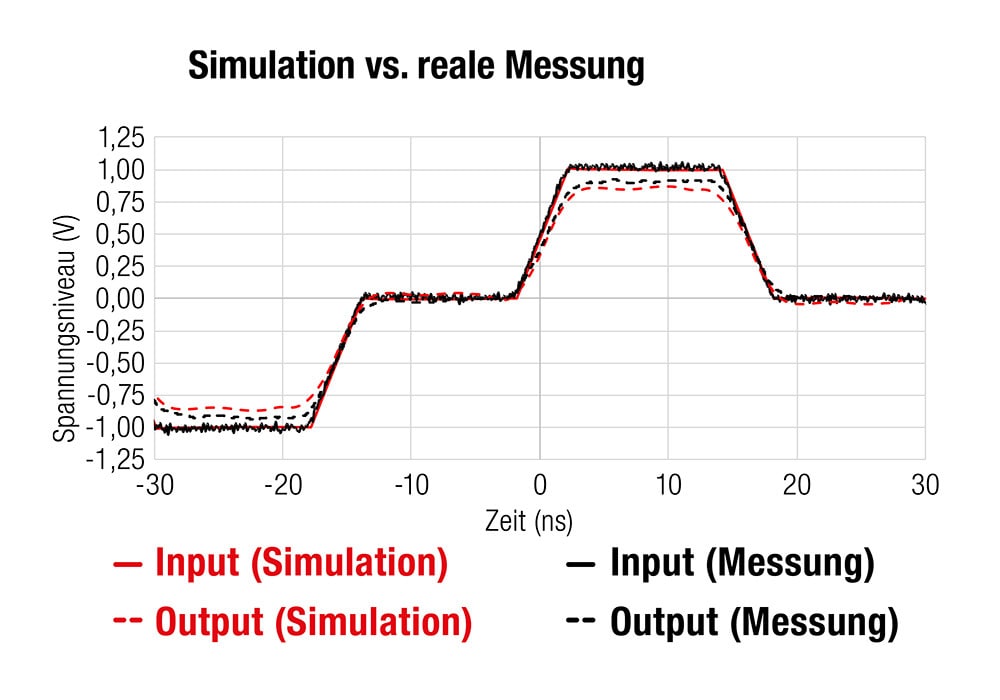

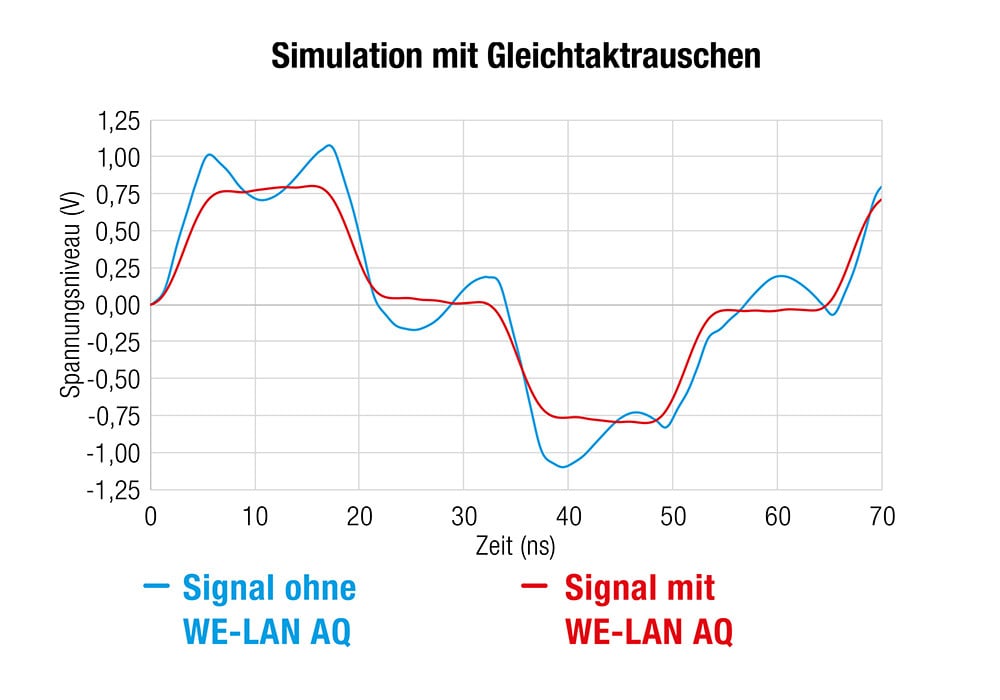

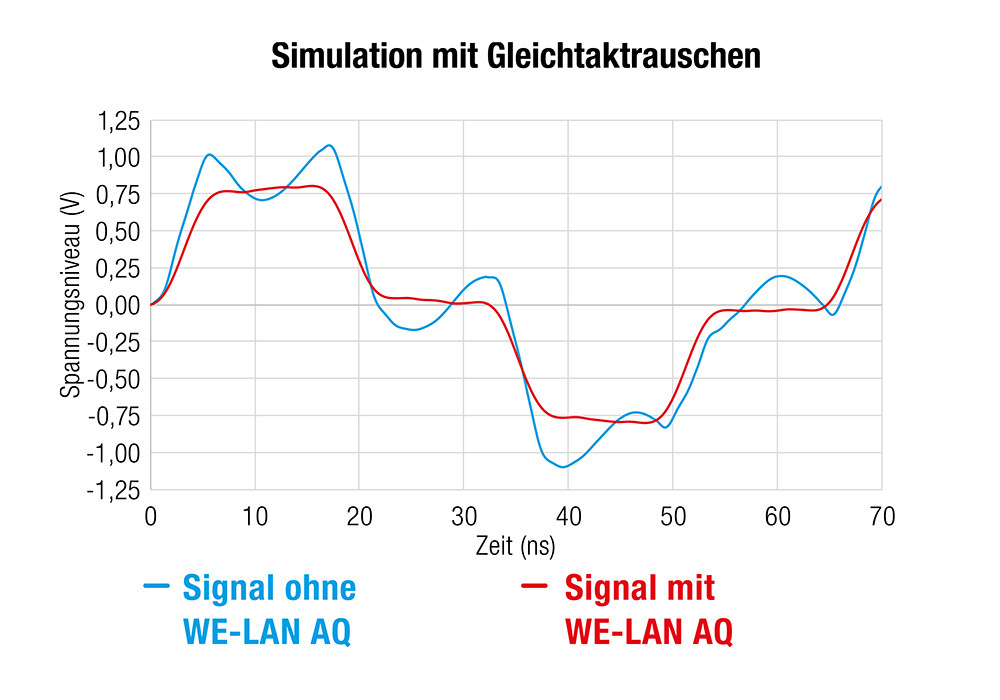

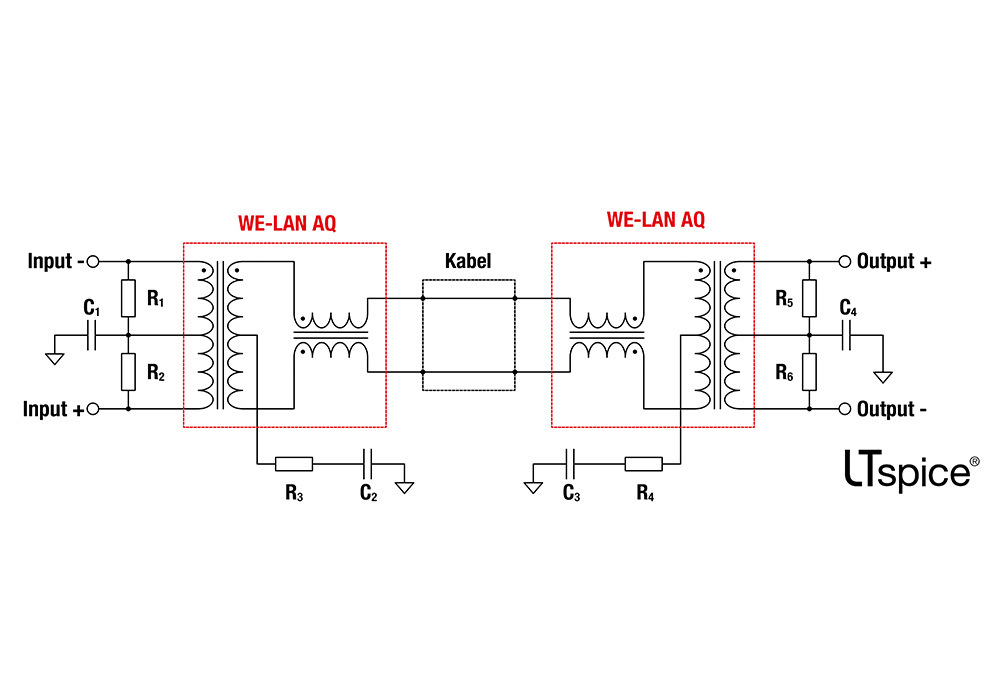

Eigenschaften & Simulation

Die WE-LAN AQ Übertrager zeichnen sich aus durch eine Reduzierung der elektrischen Schwankungen, Erhöhung der Zuverlässigkeit und Leistungssteigerung über einen weiten Frequenzbereich.
