WE-GFH SMT-Hochfrequenzdrossel

Bauform	L (mm)	B (mm)	H (mm)	Montageart

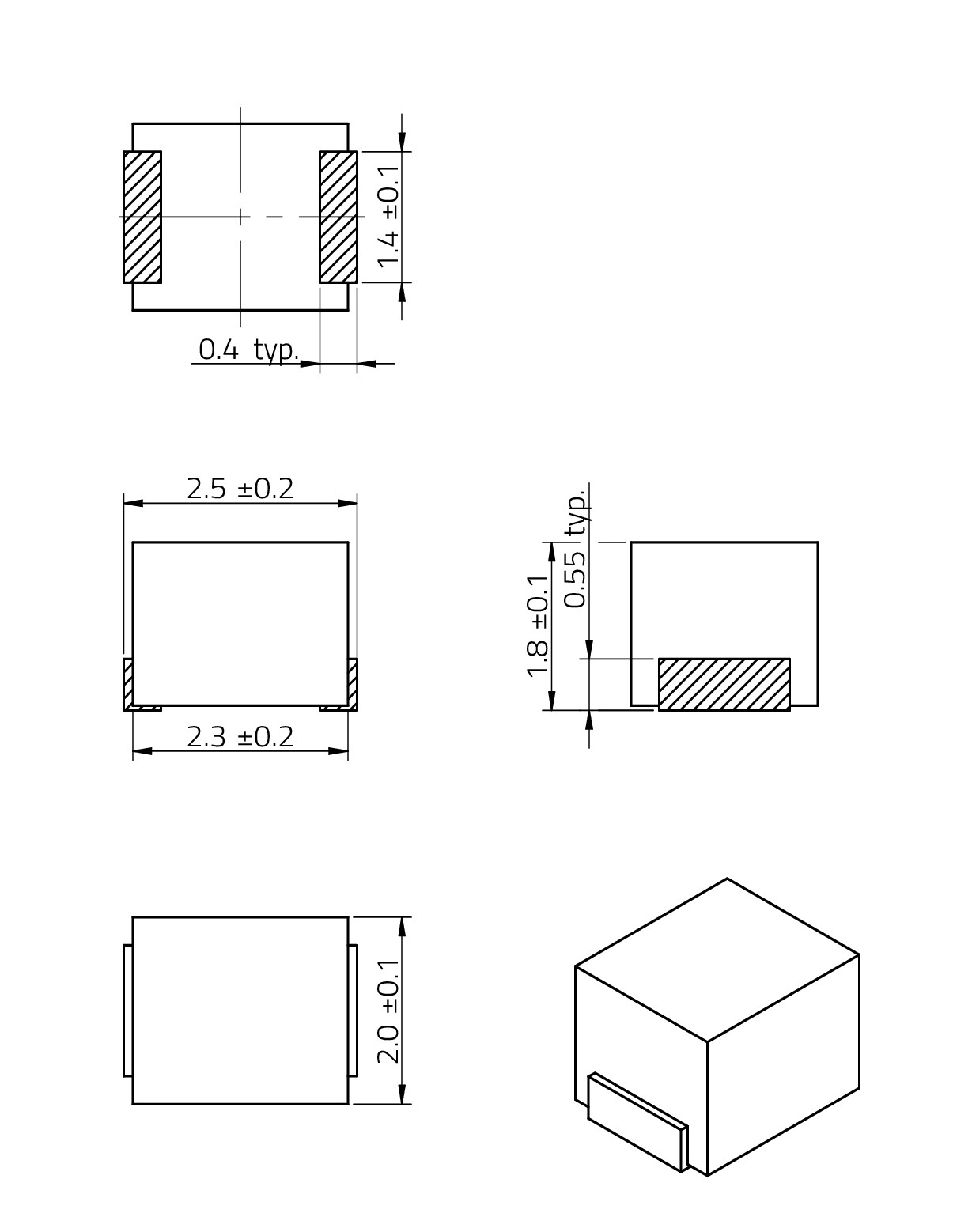

2520	2.5	2	1.8	SMT

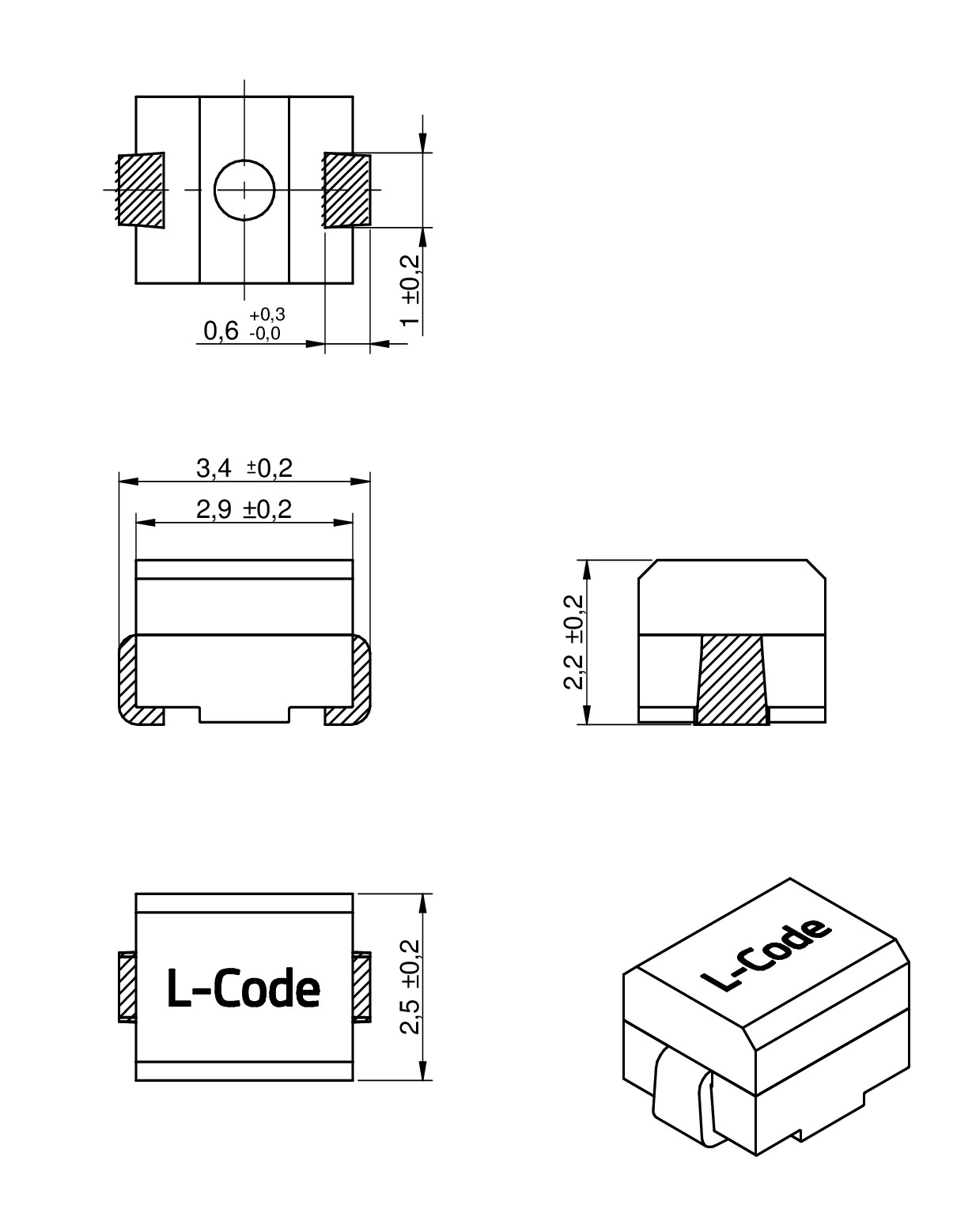

3225	3.2	2.5	2.2	SMT

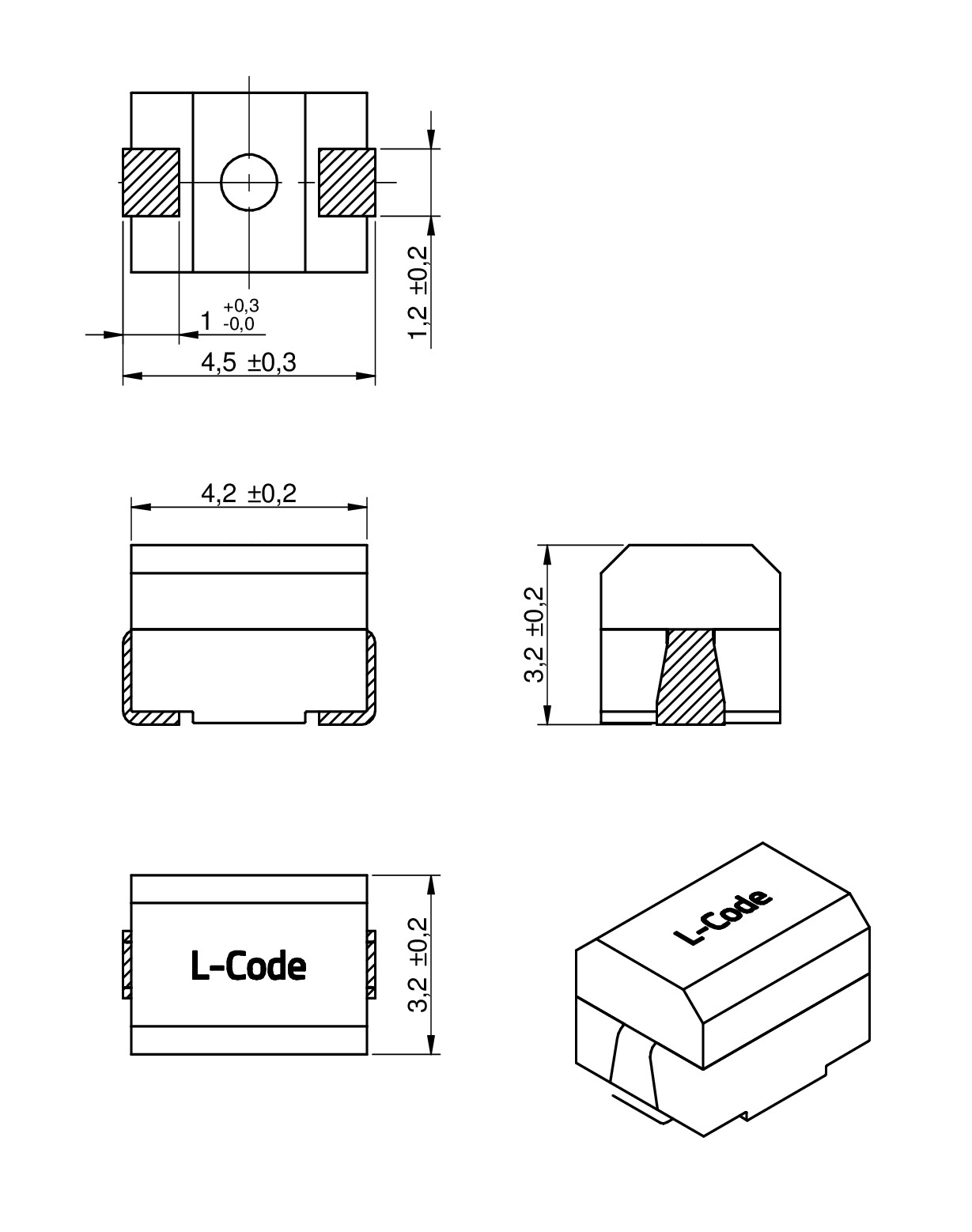

4532	4.5	3.2	3.2	SMT

LTSpice-Dateien

LT
LTSpice_WE-GFH (rev24a).zip
|
2.7 KB

Merkmale

Chip SMT Induktivität
Niedriger RDC für die gleiche Bauform
Höhere Stromtragfähigkeit als Standard Bauteile
Kleinere Bauform 2.5 mm x 2.0 mm
Betriebstemperatur: -40°C bis +105°C (Bauform 2520)
Betriebstemperatur: -40°C bis +125°C (Bauform 3225 und 4532)

Anwendung

HF-Schaltungen
HF-Filterschaltungen
Akustische Filteranwendungen

Application Notes

Artikeldaten

Alle

2520

3225

4532

Alle zurücksetzen

Artikeldaten filtern

Artikel in 3 Produktserien anzeigen

Artikel in 3 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Downloads	Status	L(µH)	I_R(mA)	R_{DC max.}(mΩ)	Q(%)	f_res(MHz)	Montageart
7447629010	1 µH, 850 mA, 408 mΩ	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP IGS Download_IGS_WE-GFH-2520 (rev1).igs \| 91.1 KB STP Download_STP_WE-GFH-2520 (rev1).stp \| 27.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status NRNDi\| Produktion ist aktiv. Der Artikel ist nicht empfohlen für neue Designs. Erwartete Lebenszeit: 2-5 Jahre.	Induktivität1 µH	Nennstrom850 mA	Gleichstromwiderstand408 mΩ	Güte20 %	Eigenresonanzfrequenz290 MHz	MontageartSMT
744764901	1 µH, 1550 mA, 156 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP 3D 3D_WE-GFH-3225 (rev1).pdf \| 85.7 KB IGS Download_IGS_WE-GFH-3225 (rev1).igs \| 719 KB STP Download_STP_WE-GFH-3225 (rev1).stp \| 206.1 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1 µH	Nennstrom1550 mA	Gleichstromwiderstand156 mΩ	Güte15 %	Eigenresonanzfrequenz175 MHz	MontageartSMT
744766901	1 µH, 1900 mA, 110 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP 3D 3D_WE-GFH-4532 (rev1).pdf \| 77 KB IGS Download_IGS_WE-GFH-4532 (rev1).igs \| 713.4 KB STP Download_STP_WE-GFH-4532 (rev1).stp \| 197.7 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1 µH	Nennstrom1900 mA	Gleichstromwiderstand110 mΩ	Güte15 %	Eigenresonanzfrequenz265 MHz	MontageartSMT
7447669012	1.2 µH, 1800 mA, 120 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP 3D 3D_WE-GFH-4532 (rev1).pdf \| 77 KB IGS Download_IGS_WE-GFH-4532 (rev1).igs \| 713.4 KB STP Download_STP_WE-GFH-4532 (rev1).stp \| 197.7 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1.2 µH	Nennstrom1800 mA	Gleichstromwiderstand120 mΩ	Güte15 %	Eigenresonanzfrequenz180 MHz	MontageartSMT
7447629015	1.5 µH, 750 mA, 504 mΩ	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP IGS Download_IGS_WE-GFH-2520 (rev1).igs \| 91.1 KB STP Download_STP_WE-GFH-2520 (rev1).stp \| 27.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status NRNDi\| Produktion ist aktiv. Der Artikel ist nicht empfohlen für neue Designs. Erwartete Lebenszeit: 2-5 Jahre.	Induktivität1.5 µH	Nennstrom750 mA	Gleichstromwiderstand504 mΩ	Güte20 %	Eigenresonanzfrequenz220 MHz	MontageartSMT
7447649015	1.5 µH, 1400 mA, 195 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP 3D 3D_WE-GFH-3225 (rev1).pdf \| 85.7 KB IGS Download_IGS_WE-GFH-3225 (rev1).igs \| 719 KB STP Download_STP_WE-GFH-3225 (rev1).stp \| 206.1 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1.5 µH	Nennstrom1400 mA	Gleichstromwiderstand195 mΩ	Güte15 %	Eigenresonanzfrequenz100 MHz	MontageartSMT
7447629022	2.2 µH, 650 mA, 600 mΩ	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP IGS Download_IGS_WE-GFH-2520 (rev1).igs \| 91.1 KB STP Download_STP_WE-GFH-2520 (rev1).stp \| 27.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status NRNDi\| Produktion ist aktiv. Der Artikel ist nicht empfohlen für neue Designs. Erwartete Lebenszeit: 2-5 Jahre.	Induktivität2.2 µH	Nennstrom650 mA	Gleichstromwiderstand600 mΩ	Güte20 %	Eigenresonanzfrequenz115 MHz	MontageartSMT
744764902	2.2 µH, 1100 mA, 260 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP 3D 3D_WE-GFH-3225 (rev1).pdf \| 85.7 KB IGS Download_IGS_WE-GFH-3225 (rev1).igs \| 719 KB STP Download_STP_WE-GFH-3225 (rev1).stp \| 206.1 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität2.2 µH	Nennstrom1100 mA	Gleichstromwiderstand260 mΩ	Güte15 %	Eigenresonanzfrequenz85 MHz	MontageartSMT
744766902	2.2 µH, 1450 mA, 180 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP 3D 3D_WE-GFH-4532 (rev1).pdf \| 77 KB IGS Download_IGS_WE-GFH-4532 (rev1).igs \| 713.4 KB STP Download_STP_WE-GFH-4532 (rev1).stp \| 197.7 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität2.2 µH	Nennstrom1450 mA	Gleichstromwiderstand180 mΩ	Güte15 %	Eigenresonanzfrequenz110 MHz	MontageartSMT
7447629033	3.3 µH, 600 mA, 780 mΩ	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP IGS Download_IGS_WE-GFH-2520 (rev1).igs \| 91.1 KB STP Download_STP_WE-GFH-2520 (rev1).stp \| 27.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status NRNDi\| Produktion ist aktiv. Der Artikel ist nicht empfohlen für neue Designs. Erwartete Lebenszeit: 2-5 Jahre.	Induktivität3.3 µH	Nennstrom600 mA	Gleichstromwiderstand780 mΩ	Güte20 %	Eigenresonanzfrequenz84 MHz	MontageartSMT
744764903	3.3 µH, 1050 mA, 325 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP 3D 3D_WE-GFH-3225 (rev1).pdf \| 85.7 KB IGS Download_IGS_WE-GFH-3225 (rev1).igs \| 719 KB STP Download_STP_WE-GFH-3225 (rev1).stp \| 206.1 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität3.3 µH	Nennstrom1050 mA	Gleichstromwiderstand325 mΩ	Güte15 %	Eigenresonanzfrequenz70 MHz	MontageartSMT
744766903	3.3 µH, 1300 mA, 220 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP 3D 3D_WE-GFH-4532 (rev1).pdf \| 77 KB IGS Download_IGS_WE-GFH-4532 (rev1).igs \| 713.4 KB STP Download_STP_WE-GFH-4532 (rev1).stp \| 197.7 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität3.3 µH	Nennstrom1300 mA	Gleichstromwiderstand220 mΩ	Güte15 %	Eigenresonanzfrequenz55 MHz	MontageartSMT
7447669039	3.9 µH, 1250 mA, 240 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP 3D 3D_WE-GFH-4532 (rev1).pdf \| 77 KB IGS Download_IGS_WE-GFH-4532 (rev1).igs \| 713.4 KB STP Download_STP_WE-GFH-4532 (rev1).stp \| 197.7 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität3.9 µH	Nennstrom1250 mA	Gleichstromwiderstand240 mΩ	Güte15 %	Eigenresonanzfrequenz50 MHz	MontageartSMT
7447629047	4.7 µH, 510 mA, 960 mΩ	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP IGS Download_IGS_WE-GFH-2520 (rev1).igs \| 91.1 KB STP Download_STP_WE-GFH-2520 (rev1).stp \| 27.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status NRNDi\| Produktion ist aktiv. Der Artikel ist nicht empfohlen für neue Designs. Erwartete Lebenszeit: 2-5 Jahre.	Induktivität4.7 µH	Nennstrom510 mA	Gleichstromwiderstand960 mΩ	Güte20 %	Eigenresonanzfrequenz72 MHz	MontageartSMT
744764904	4.7 µH, 800 mA, 520 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP 3D 3D_WE-GFH-3225 (rev1).pdf \| 85.7 KB IGS Download_IGS_WE-GFH-3225 (rev1).igs \| 719 KB STP Download_STP_WE-GFH-3225 (rev1).stp \| 206.1 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität4.7 µH	Nennstrom800 mA	Gleichstromwiderstand520 mΩ	Güte15 %	Eigenresonanzfrequenz55 MHz	MontageartSMT
744766904	4.7 µH, 1200 mA, 270 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP 3D 3D_WE-GFH-4532 (rev1).pdf \| 77 KB IGS Download_IGS_WE-GFH-4532 (rev1).igs \| 713.4 KB STP Download_STP_WE-GFH-4532 (rev1).stp \| 197.7 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität4.7 µH	Nennstrom1200 mA	Gleichstromwiderstand270 mΩ	Güte15 %	Eigenresonanzfrequenz47 MHz	MontageartSMT
7447629068	6.8 µH, 450 mA, 1200 mΩ	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP IGS Download_IGS_WE-GFH-2520 (rev1).igs \| 91.1 KB STP Download_STP_WE-GFH-2520 (rev1).stp \| 27.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status NRNDi\| Produktion ist aktiv. Der Artikel ist nicht empfohlen für neue Designs. Erwartete Lebenszeit: 2-5 Jahre.	Induktivität6.8 µH	Nennstrom450 mA	Gleichstromwiderstand1200 mΩ	Güte20 %	Eigenresonanzfrequenz61 MHz	MontageartSMT
744766906	6.8 µH, 1025 mA, 300 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP 3D 3D_WE-GFH-4532 (rev1).pdf \| 77 KB IGS Download_IGS_WE-GFH-4532 (rev1).igs \| 713.4 KB STP Download_STP_WE-GFH-4532 (rev1).stp \| 197.7 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität6.8 µH	Nennstrom1025 mA	Gleichstromwiderstand300 mΩ	Güte15 %	Eigenresonanzfrequenz35 MHz	MontageartSMT
7447629100	10 µH, 340 mA, 2028 mΩ	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP IGS Download_IGS_WE-GFH-2520 (rev1).igs \| 91.1 KB STP Download_STP_WE-GFH-2520 (rev1).stp \| 27.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status NRNDi\| Produktion ist aktiv. Der Artikel ist nicht empfohlen für neue Designs. Erwartete Lebenszeit: 2-5 Jahre.	Induktivität10 µH	Nennstrom340 mA	Gleichstromwiderstand2028 mΩ	Güte30 %	Eigenresonanzfrequenz44 MHz	MontageartSMT
744764910	10 µH, 500 mA, 1105 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP 3D 3D_WE-GFH-3225 (rev1).pdf \| 85.7 KB IGS Download_IGS_WE-GFH-3225 (rev1).igs \| 719 KB STP Download_STP_WE-GFH-3225 (rev1).stp \| 206.1 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität10 µH	Nennstrom500 mA	Gleichstromwiderstand1105 mΩ	Güte30 %	Eigenresonanzfrequenz35 MHz	MontageartSMT
744766910	10 µH, 825 mA, 500 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP 3D 3D_WE-GFH-4532 (rev1).pdf \| 77 KB IGS Download_IGS_WE-GFH-4532 (rev1).igs \| 713.4 KB STP Download_STP_WE-GFH-4532 (rev1).stp \| 197.7 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität10 µH	Nennstrom825 mA	Gleichstromwiderstand500 mΩ	Güte25 %	Eigenresonanzfrequenz29 MHz	MontageartSMT
7447669112	12 µH, 810 mA, 600 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP 3D 3D_WE-GFH-4532 (rev1).pdf \| 77 KB IGS Download_IGS_WE-GFH-4532 (rev1).igs \| 713.4 KB STP Download_STP_WE-GFH-4532 (rev1).stp \| 197.7 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität12 µH	Nennstrom810 mA	Gleichstromwiderstand600 mΩ	Güte25 %	Eigenresonanzfrequenz28 MHz	MontageartSMT
7447629150	15 µH, 325 mA, 2640 mΩ	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP IGS Download_IGS_WE-GFH-2520 (rev1).igs \| 91.1 KB STP Download_STP_WE-GFH-2520 (rev1).stp \| 27.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status NRNDi\| Produktion ist aktiv. Der Artikel ist nicht empfohlen für neue Designs. Erwartete Lebenszeit: 2-5 Jahre.	Induktivität15 µH	Nennstrom325 mA	Gleichstromwiderstand2640 mΩ	Güte30 %	Eigenresonanzfrequenz33 MHz	MontageartSMT
7447649115	15 µH, 450 mA, 1690 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP 3D 3D_WE-GFH-3225 (rev1).pdf \| 85.7 KB IGS Download_IGS_WE-GFH-3225 (rev1).igs \| 719 KB STP Download_STP_WE-GFH-3225 (rev1).stp \| 206.1 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität15 µH	Nennstrom450 mA	Gleichstromwiderstand1690 mΩ	Güte30 %	Eigenresonanzfrequenz30 MHz	MontageartSMT
7447669115	15 µH, 800 mA, 700 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP 3D 3D_WE-GFH-4532 (rev1).pdf \| 77 KB IGS Download_IGS_WE-GFH-4532 (rev1).igs \| 713.4 KB STP Download_STP_WE-GFH-4532 (rev1).stp \| 197.7 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität15 µH	Nennstrom800 mA	Gleichstromwiderstand700 mΩ	Güte25 %	Eigenresonanzfrequenz24 MHz	MontageartSMT
7447669118	18 µH, 700 mA, 800 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP 3D 3D_WE-GFH-4532 (rev1).pdf \| 77 KB IGS Download_IGS_WE-GFH-4532 (rev1).igs \| 713.4 KB STP Download_STP_WE-GFH-4532 (rev1).stp \| 197.7 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität18 µH	Nennstrom700 mA	Gleichstromwiderstand800 mΩ	Güte25 %	Eigenresonanzfrequenz21 MHz	MontageartSMT
7447629220	22 µH, 265 mA, 3360 mΩ	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP IGS Download_IGS_WE-GFH-2520 (rev1).igs \| 91.1 KB STP Download_STP_WE-GFH-2520 (rev1).stp \| 27.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status NRNDi\| Produktion ist aktiv. Der Artikel ist nicht empfohlen für neue Designs. Erwartete Lebenszeit: 2-5 Jahre.	Induktivität22 µH	Nennstrom265 mA	Gleichstromwiderstand3360 mΩ	Güte30 %	Eigenresonanzfrequenz29 MHz	MontageartSMT
7447649122	22 µH, 400 mA, 2600 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP 3D 3D_WE-GFH-3225 (rev1).pdf \| 85.7 KB IGS Download_IGS_WE-GFH-3225 (rev1).igs \| 719 KB STP Download_STP_WE-GFH-3225 (rev1).stp \| 206.1 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität22 µH	Nennstrom400 mA	Gleichstromwiderstand2600 mΩ	Güte35 %	Eigenresonanzfrequenz22 MHz	MontageartSMT
7447669122	22 µH, 650 mA, 900 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP 3D 3D_WE-GFH-4532 (rev1).pdf \| 77 KB IGS Download_IGS_WE-GFH-4532 (rev1).igs \| 713.4 KB STP Download_STP_WE-GFH-4532 (rev1).stp \| 197.7 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität22 µH	Nennstrom650 mA	Gleichstromwiderstand900 mΩ	Güte25 %	Eigenresonanzfrequenz20 MHz	MontageartSMT
7447669127	27 µH, 575 mA, 1200 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP 3D 3D_WE-GFH-4532 (rev1).pdf \| 77 KB IGS Download_IGS_WE-GFH-4532 (rev1).igs \| 713.4 KB STP Download_STP_WE-GFH-4532 (rev1).stp \| 197.7 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität27 µH	Nennstrom575 mA	Gleichstromwiderstand1200 mΩ	Güte25 %	Eigenresonanzfrequenz17 MHz	MontageartSMT
7447629330	33 µH, 210 mA, 5040 mΩ	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP IGS Download_IGS_WE-GFH-2520 (rev1).igs \| 91.1 KB STP Download_STP_WE-GFH-2520 (rev1).stp \| 27.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status NRNDi\| Produktion ist aktiv. Der Artikel ist nicht empfohlen für neue Designs. Erwartete Lebenszeit: 2-5 Jahre.	Induktivität33 µH	Nennstrom210 mA	Gleichstromwiderstand5040 mΩ	Güte30 %	Eigenresonanzfrequenz22 MHz	MontageartSMT
7447649133	33 µH, 320 mA, 3640 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP 3D 3D_WE-GFH-3225 (rev1).pdf \| 85.7 KB IGS Download_IGS_WE-GFH-3225 (rev1).igs \| 719 KB STP Download_STP_WE-GFH-3225 (rev1).stp \| 206.1 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität33 µH	Nennstrom320 mA	Gleichstromwiderstand3640 mΩ	Güte35 %	Eigenresonanzfrequenz20 MHz	MontageartSMT
7447669133	33 µH, 525 mA, 1400 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP 3D 3D_WE-GFH-4532 (rev1).pdf \| 77 KB IGS Download_IGS_WE-GFH-4532 (rev1).igs \| 713.4 KB STP Download_STP_WE-GFH-4532 (rev1).stp \| 197.7 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität33 µH	Nennstrom525 mA	Gleichstromwiderstand1400 mΩ	Güte25 %	Eigenresonanzfrequenz16.5 MHz	MontageartSMT
7447669139	39 µH, 460 mA, 1600 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP 3D 3D_WE-GFH-4532 (rev1).pdf \| 77 KB IGS Download_IGS_WE-GFH-4532 (rev1).igs \| 713.4 KB STP Download_STP_WE-GFH-4532 (rev1).stp \| 197.7 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität39 µH	Nennstrom460 mA	Gleichstromwiderstand1600 mΩ	Güte30 %	Eigenresonanzfrequenz14.5 MHz	MontageartSMT
7447649147	47 µH, 250 mA, 5460 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP 3D 3D_WE-GFH-3225 (rev1).pdf \| 85.7 KB IGS Download_IGS_WE-GFH-3225 (rev1).igs \| 719 KB STP Download_STP_WE-GFH-3225 (rev1).stp \| 206.1 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität47 µH	Nennstrom250 mA	Gleichstromwiderstand5460 mΩ	Güte35 %	Eigenresonanzfrequenz15 MHz	MontageartSMT
7447669147	47 µH, 425 mA, 1900 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP 3D 3D_WE-GFH-4532 (rev1).pdf \| 77 KB IGS Download_IGS_WE-GFH-4532 (rev1).igs \| 713.4 KB STP Download_STP_WE-GFH-4532 (rev1).stp \| 197.7 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität47 µH	Nennstrom425 mA	Gleichstromwiderstand1900 mΩ	Güte30 %	Eigenresonanzfrequenz14 MHz	MontageartSMT
7447669156	56 µH, 400 mA, 2200 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP 3D 3D_WE-GFH-4532 (rev1).pdf \| 77 KB IGS Download_IGS_WE-GFH-4532 (rev1).igs \| 713.4 KB STP Download_STP_WE-GFH-4532 (rev1).stp \| 197.7 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität56 µH	Nennstrom400 mA	Gleichstromwiderstand2200 mΩ	Güte30 %	Eigenresonanzfrequenz11 MHz	MontageartSMT
7447649168	68 µH, 225 mA, 8450 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP 3D 3D_WE-GFH-3225 (rev1).pdf \| 85.7 KB IGS Download_IGS_WE-GFH-3225 (rev1).igs \| 719 KB STP Download_STP_WE-GFH-3225 (rev1).stp \| 206.1 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität68 µH	Nennstrom225 mA	Gleichstromwiderstand8450 mΩ	Güte40 %	Eigenresonanzfrequenz12 MHz	MontageartSMT
7447669168	68 µH, 350 mA, 2600 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP 3D 3D_WE-GFH-4532 (rev1).pdf \| 77 KB IGS Download_IGS_WE-GFH-4532 (rev1).igs \| 713.4 KB STP Download_STP_WE-GFH-4532 (rev1).stp \| 197.7 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität68 µH	Nennstrom350 mA	Gleichstromwiderstand2600 mΩ	Güte30 %	Eigenresonanzfrequenz10.5 MHz	MontageartSMT
7447669182	82 µH, 300 mA, 3500 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP 3D 3D_WE-GFH-4532 (rev1).pdf \| 77 KB IGS Download_IGS_WE-GFH-4532 (rev1).igs \| 713.4 KB STP Download_STP_WE-GFH-4532 (rev1).stp \| 197.7 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität82 µH	Nennstrom300 mA	Gleichstromwiderstand3500 mΩ	Güte30 %	Eigenresonanzfrequenz10 MHz	MontageartSMT
744764920	100 µH, 160 mA, 10140 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP 3D 3D_WE-GFH-3225 (rev1).pdf \| 85.7 KB IGS Download_IGS_WE-GFH-3225 (rev1).igs \| 719 KB STP Download_STP_WE-GFH-3225 (rev1).stp \| 206.1 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität100 µH	Nennstrom160 mA	Gleichstromwiderstand10140 mΩ	Güte45 %	Eigenresonanzfrequenz10 MHz	MontageartSMT
744766920	100 µH, 275 mA, 4000 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP 3D 3D_WE-GFH-4532 (rev1).pdf \| 77 KB IGS Download_IGS_WE-GFH-4532 (rev1).igs \| 713.4 KB STP Download_STP_WE-GFH-4532 (rev1).stp \| 197.7 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität100 µH	Nennstrom275 mA	Gleichstromwiderstand4000 mΩ	Güte40 %	Eigenresonanzfrequenz8.5 MHz	MontageartSMT
7447669212	120 µH, 235 mA, 4500 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP 3D 3D_WE-GFH-4532 (rev1).pdf \| 77 KB IGS Download_IGS_WE-GFH-4532 (rev1).igs \| 713.4 KB STP Download_STP_WE-GFH-4532 (rev1).stp \| 197.7 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität120 µH	Nennstrom235 mA	Gleichstromwiderstand4500 mΩ	Güte40 %	Eigenresonanzfrequenz8 MHz	MontageartSMT
7447669218	180 µH, 220 mA, 7500 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP 3D 3D_WE-GFH-4532 (rev1).pdf \| 77 KB IGS Download_IGS_WE-GFH-4532 (rev1).igs \| 713.4 KB STP Download_STP_WE-GFH-4532 (rev1).stp \| 197.7 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität180 µH	Nennstrom220 mA	Gleichstromwiderstand7500 mΩ	Güte40 %	Eigenresonanzfrequenz6.5 MHz	MontageartSMT
7447669220	220 µH, 200 mA, 9000 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GFH (rev22d).IntLib \| 187.5 KB CDS Cadence_WE-GFH (rev25a).zip \| 1.9 MB EAG Eagle_WE-GFH (rev19a).lbr \| 43.7 KB KIC KiCad_WE-GFH (rev25b).zip \| 148 KB ZUK Cadstar_WE-GFH (rev21a).zip \| 15 KB CAD-Dateien ZIP 3D 3D_WE-GFH-4532 (rev1).pdf \| 77 KB IGS Download_IGS_WE-GFH-4532 (rev1).igs \| 713.4 KB STP Download_STP_WE-GFH-4532 (rev1).stp \| 197.7 KB Elektrische Modelle ZIP PSP PSpice_WE-GFH (rev24a).zip \| 9.3 KB SCS Spectre_WE-GFH (rev24a).mod \| 10.4 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität220 µH	Nennstrom200 mA	Gleichstromwiderstand9000 mΩ	Güte40 %	Eigenresonanzfrequenz6 MHz	MontageartSMT
