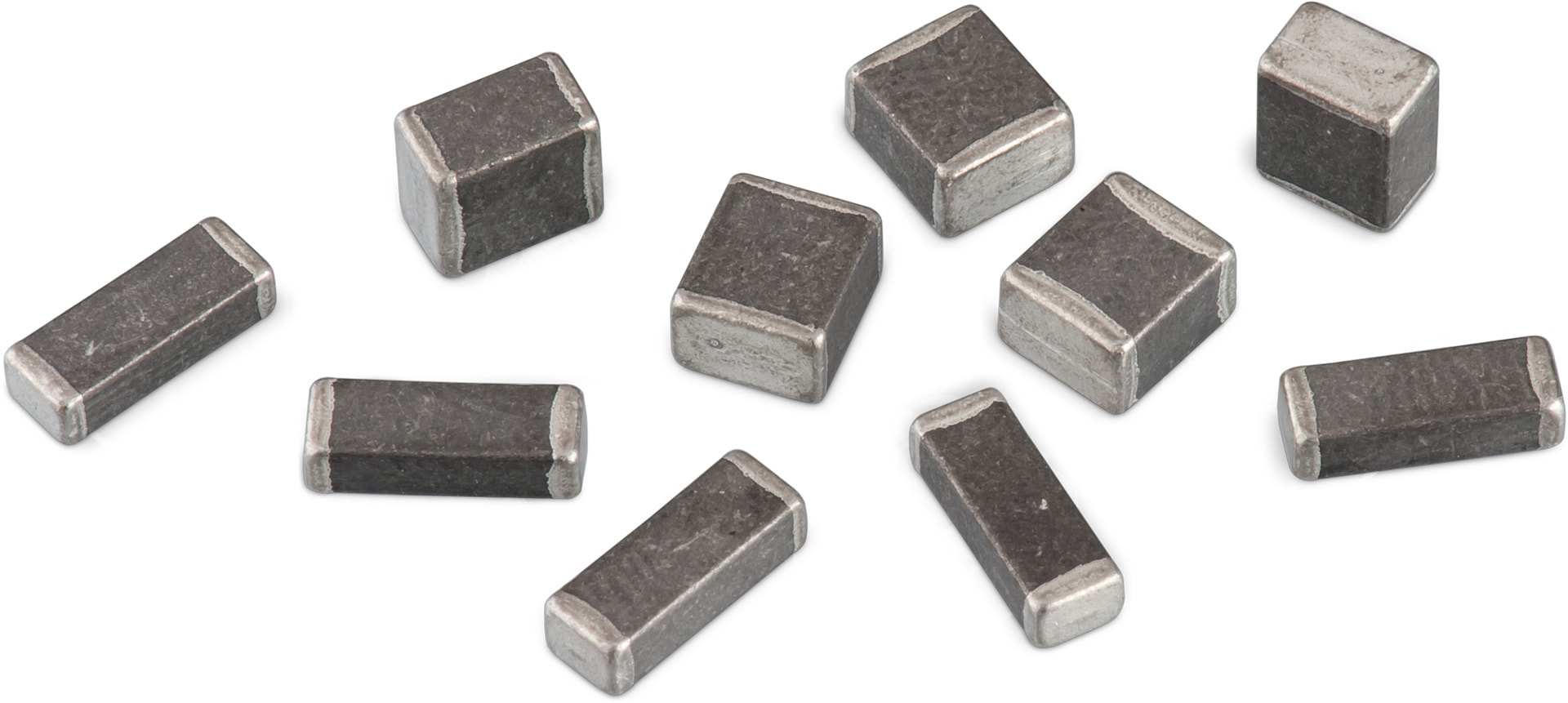

WE-MPSB EMI Multilayer Power Suppression Bead

Low RDC Expert for High Peak Currents

Bauform L
(mm)
W
(mm)
H
(mm)
Fl
(mm)
Montageart

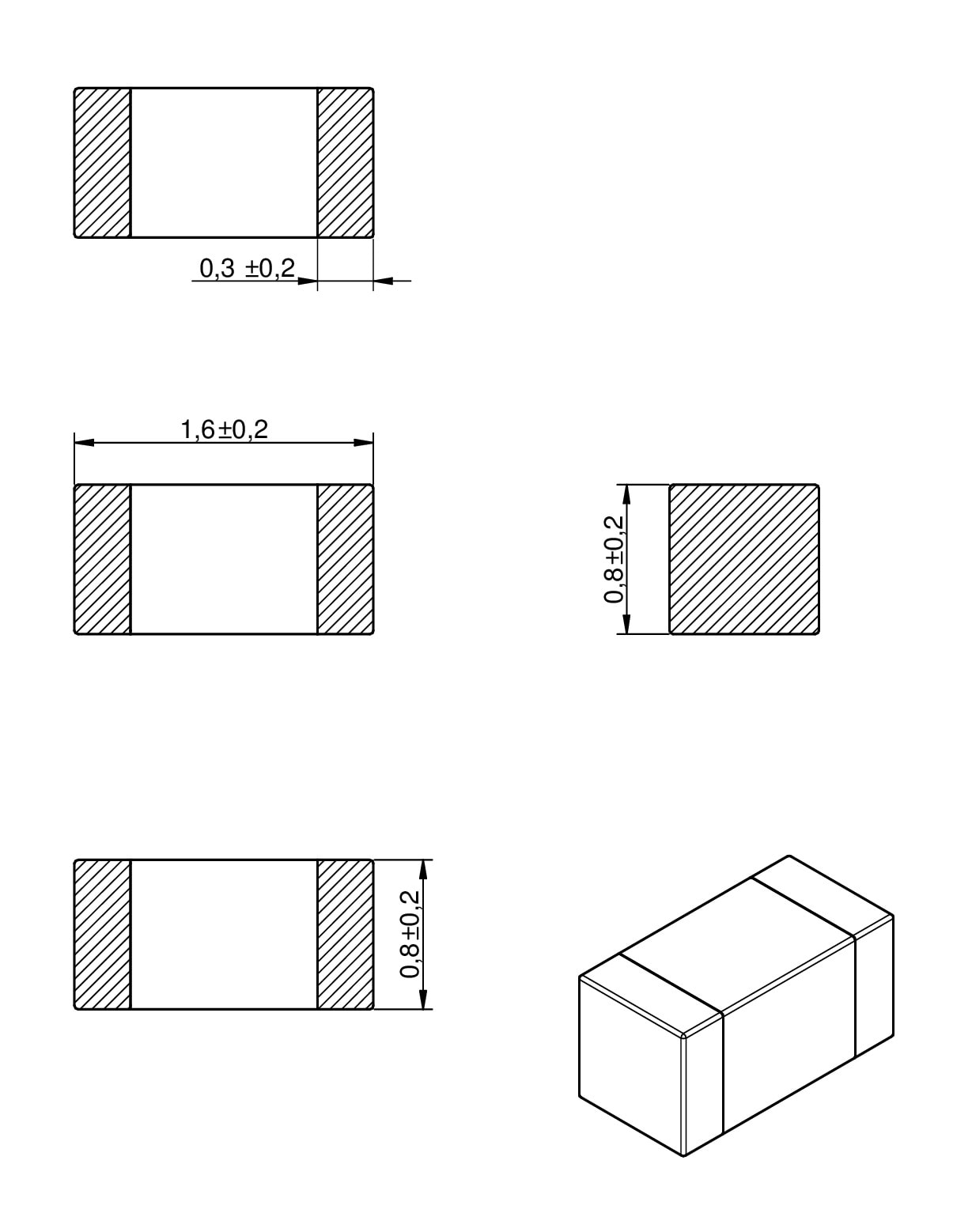

0603 1.6 0.8 0.8 0.3 SMT

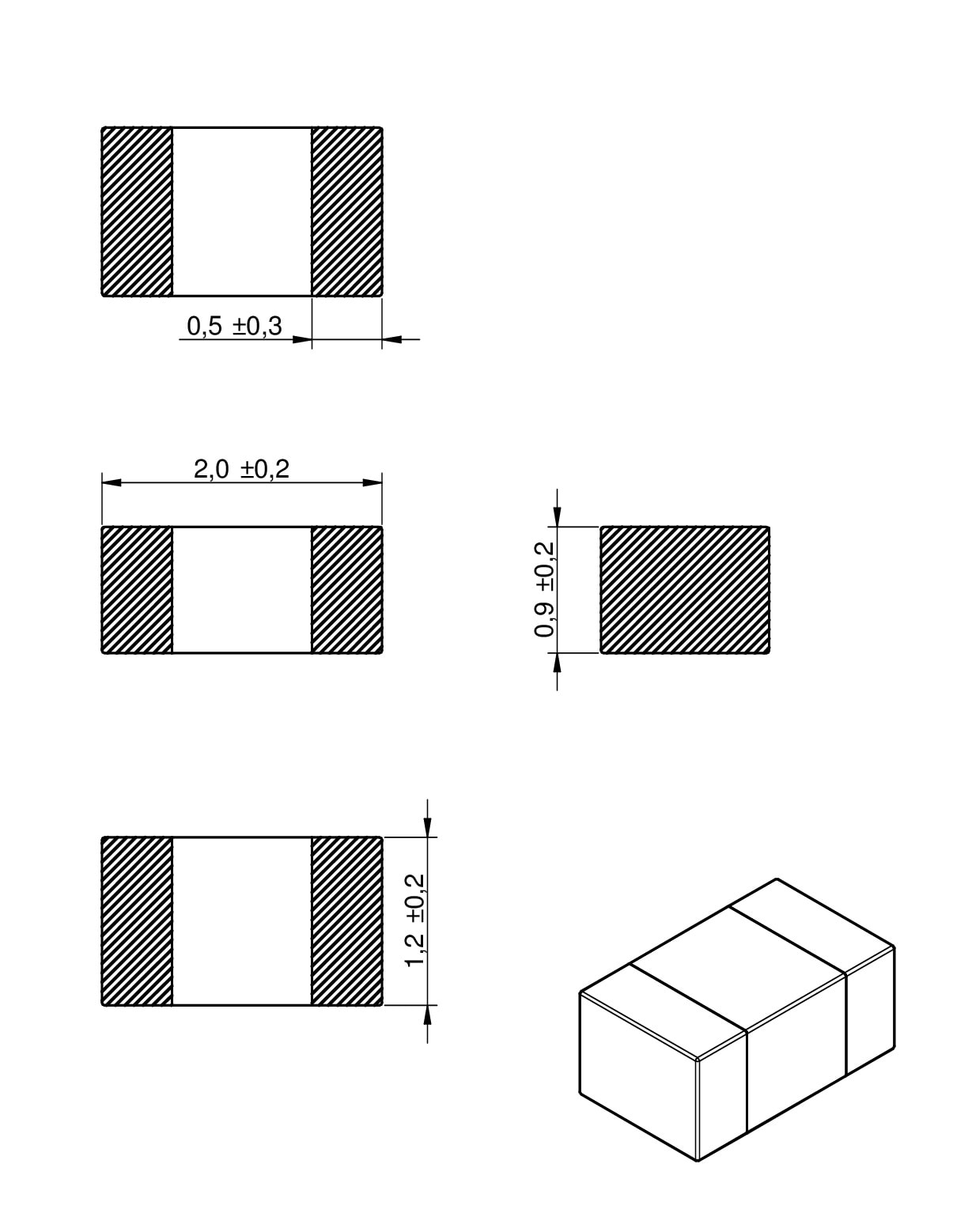

0805 2 1.2 0.9 0.5 SMT
1206 3.2 1.6 1.1 0.5 SMT

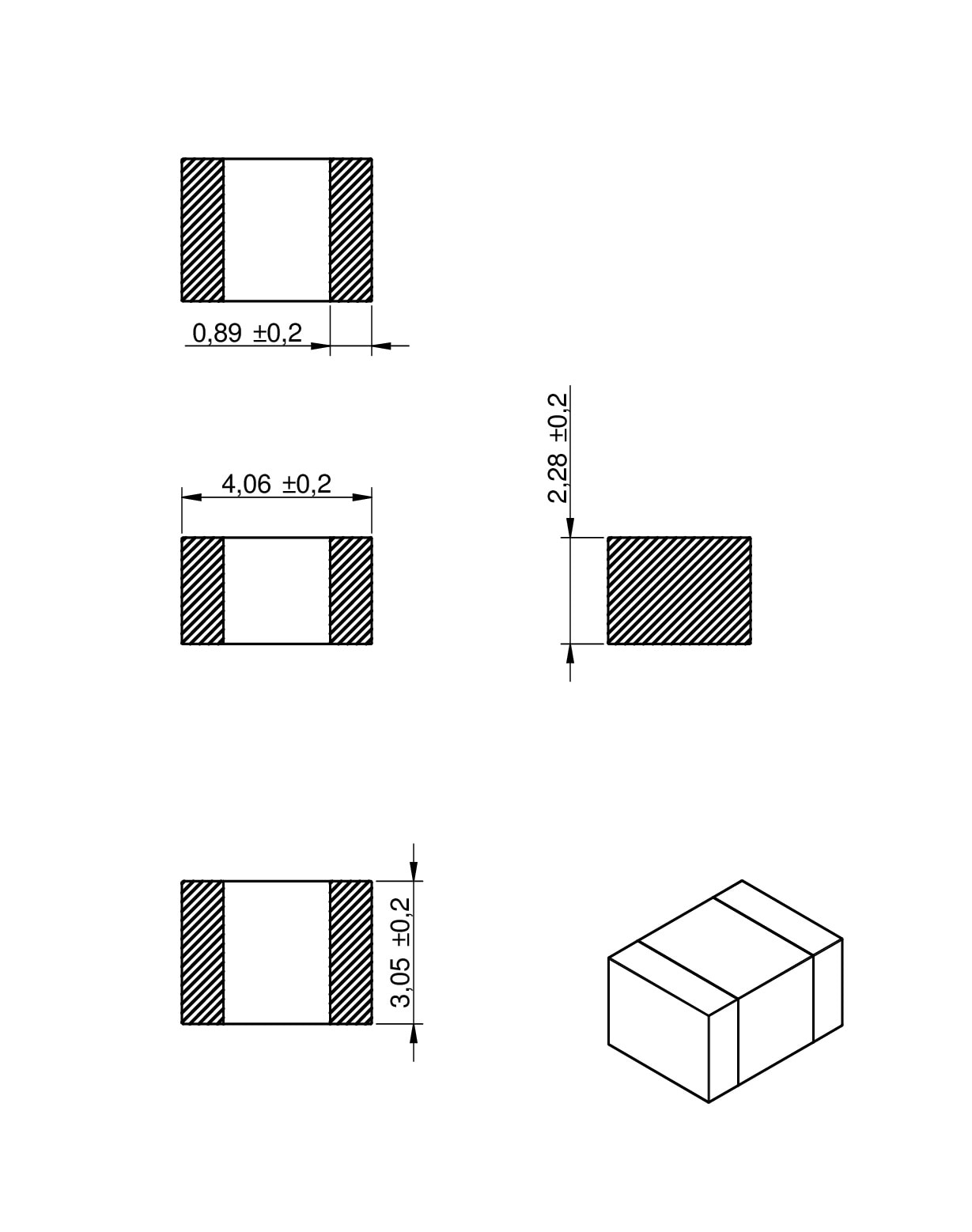

1612 4.06 3.05 2.28 0.89 SMT

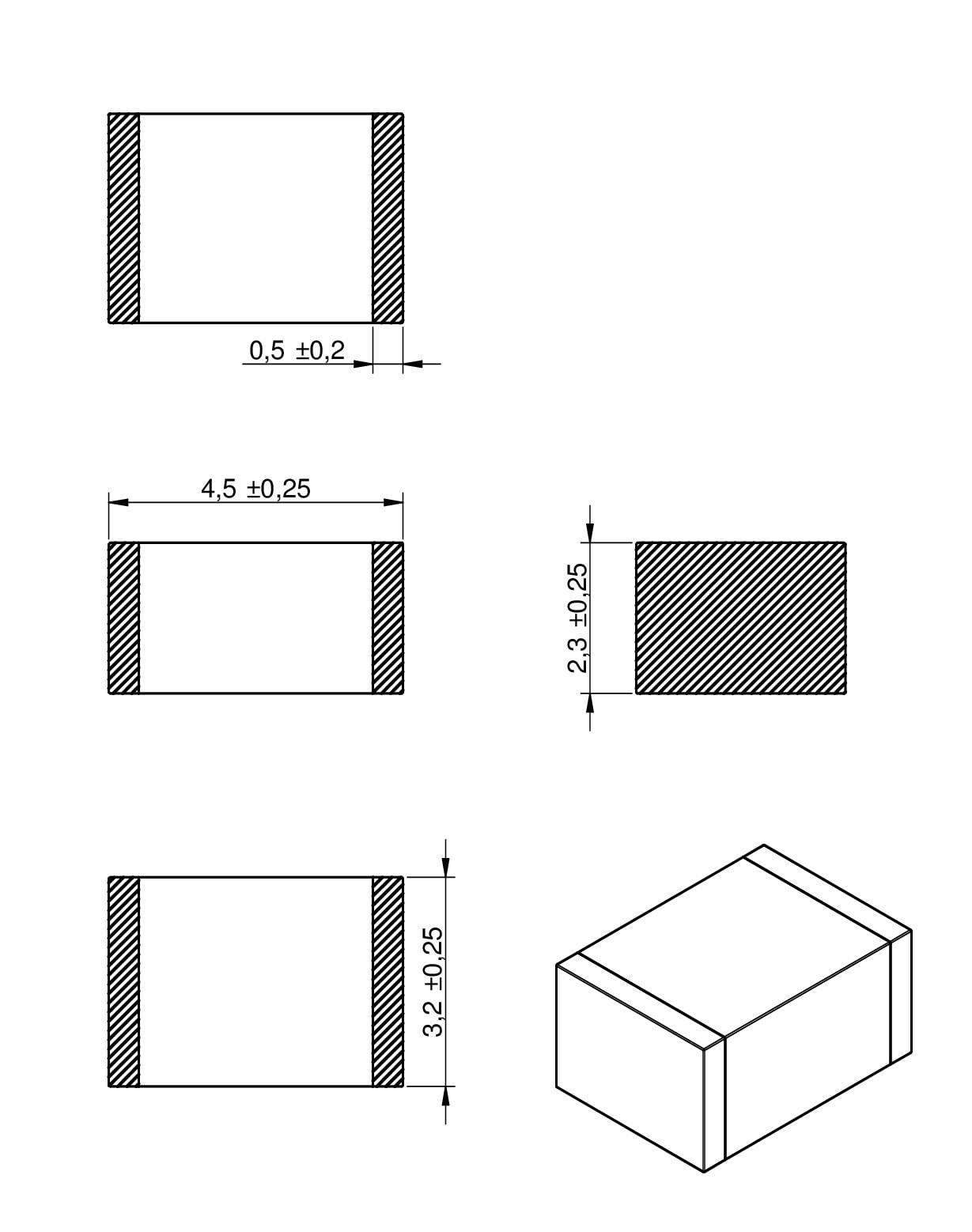

1812 4.5 3.2 2.3 0.46 SMT

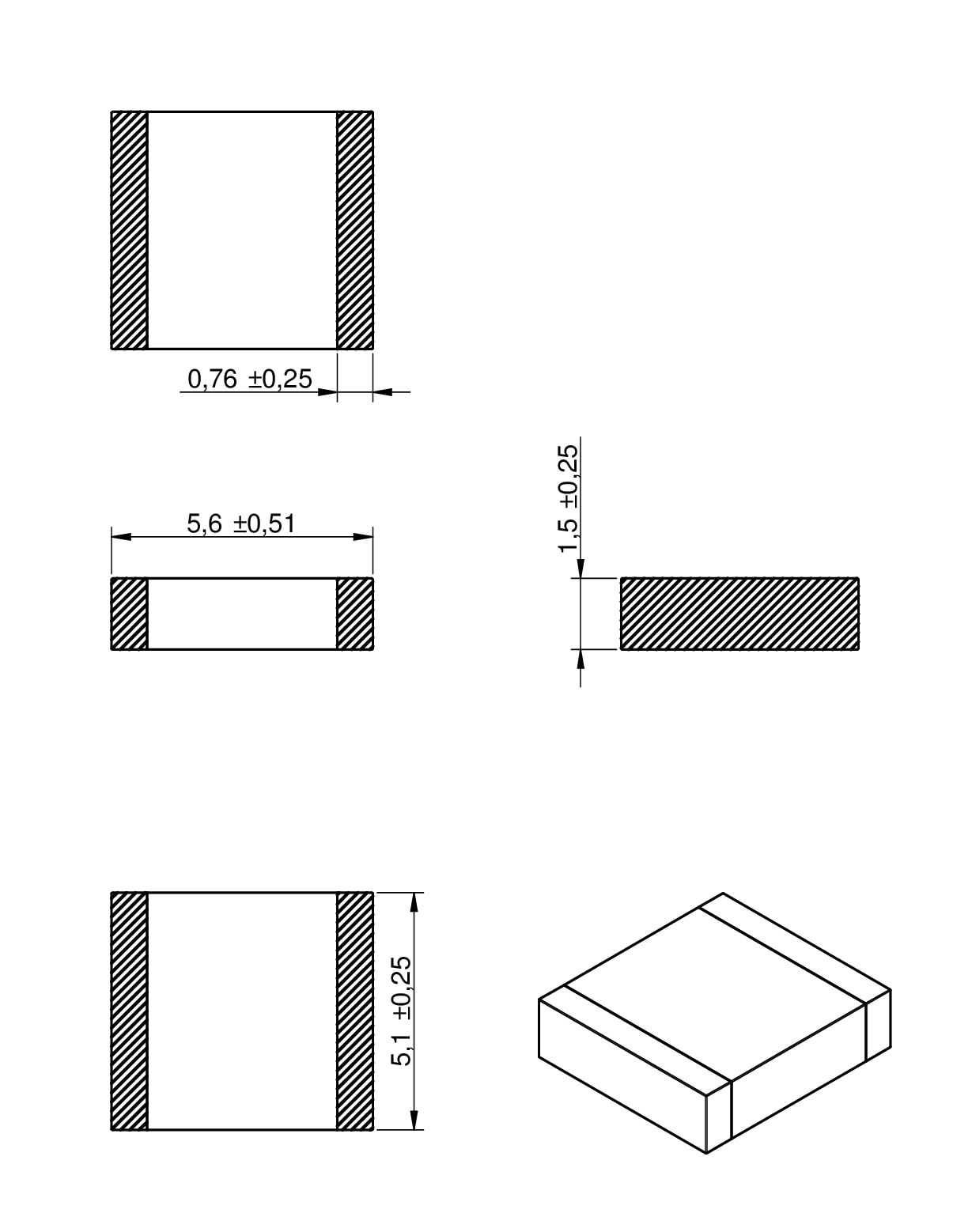

2220 5.6 5.1 - 0.76 SMT

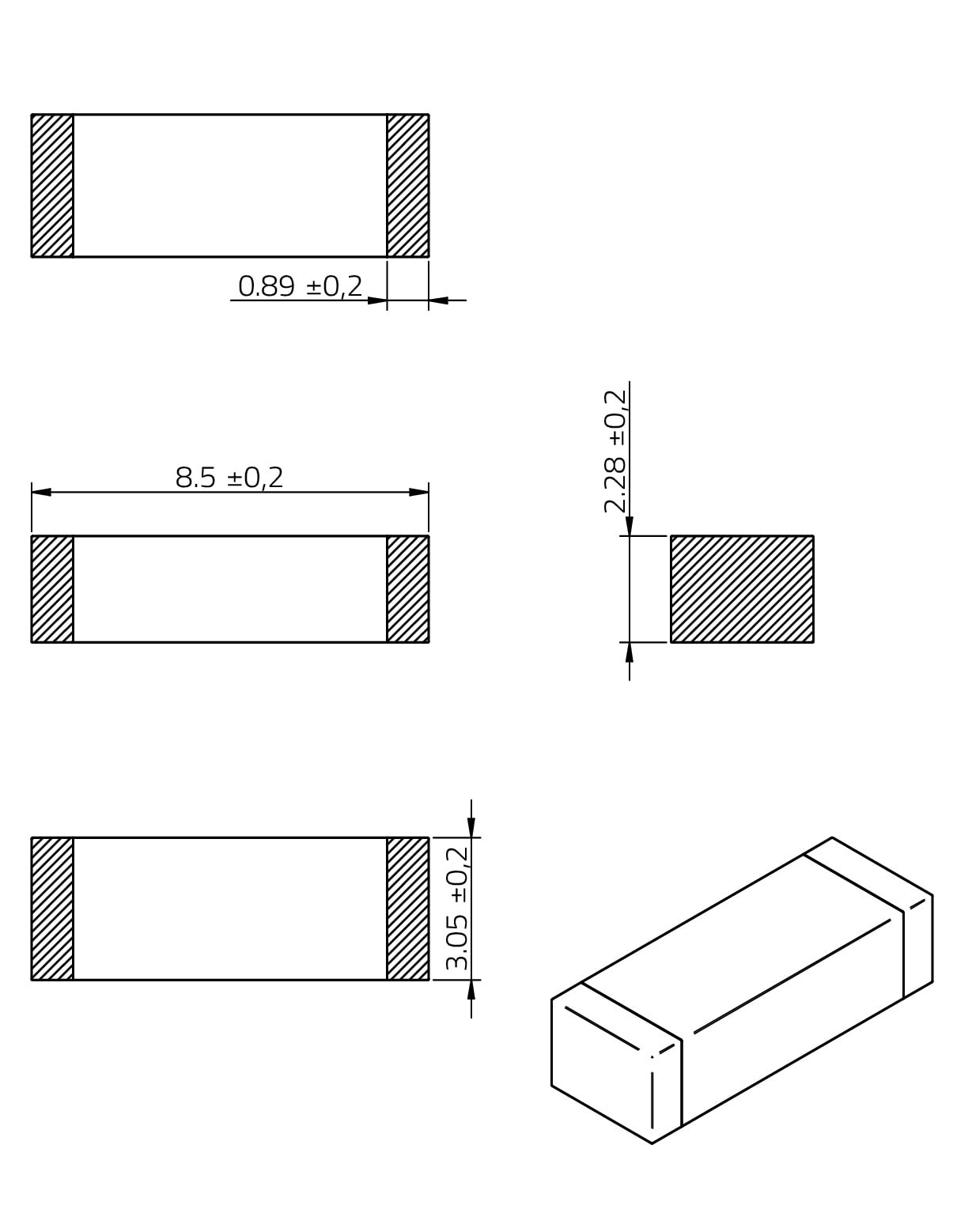

3312 8.5 3 2.3 0.89 SMT

Merkmale

Anwendung

  • Eingangsfilter für Anwendungen mit hohen Einschaltströmen
  • Für Motorenentstörung
  • Entstörung von DC/DC-Schaltreglern und Gleichstromquellen
  • Breitbandige Entstörung

Huge peak strong bead!

Die WE-MPSB ist die weltweit erste SMD-Ferritserie mit spezifizierter Spitzenstrombelastbarkeit.

Produktvideo, Anwendungsbeispiele und mehr

Artikeldaten

Alle
0603
0805
1206
1612
1812
2220
3312
Artikel Nr. SPEC Simu­lation Downloads Z @ 100 MHz
(Ω)
Zmax
(Ω)
TC Zmax IR
(mA)
RDC typ.
(mΩ)
Z @ 1 GHz
(Ω)
Typ Design Kit Muster
7427922808
STE ALT EAG CAD LTS PSP IGS CAD 8 25 1930 MHz 9500 2.5 24 High Current 742793
74279221100
ALT EAG CAD LTS PSP CAD 10 41 2178 MHz 10500 1 28 High Current 742793
74279228260
STE ALT EAG CAD LTS PSP IGS CAD 26 39 515 MHz 6500 5 33 High Current 742793
74279223560
STE ALT EAG CAD LTS PSP IGS CAD 56 90 1000 MHz 10000 2.5 90 High Current 742793
74279228600
STE ALT EAG CAD LTS PSP IGS CAD 60 99 458 MHz 5100 8.5 74 High Current 742793
74279220800
ALT EAG CAD LTS PSP CAD 80 120 662 MHz 4000 13 113 High Current 742793
74279226101
STE ALT EAG CAD LTS PSP IGS CAD 100 160 1100 MHz 8000 4.5 150 High Current 742793
74279224101
STE ALT EAG CAD LTS PSP IGS CAD 100 160 1000 MHz 7000 3.5 160 High Current 742793
74279225101
STE ALT EAG CAD LTS PSP IGS CAD 100 160 1200 MHz 10000 3 169 High Current 742793
74279228111
STE ALT EAG CAD LTS PSP IGS CAD 110 135 226 MHz 4100 14.5 48 High Current 742793
74279221111
ALT EAG CAD LTS PSP CAD 110 118 150 MHz 5400 9.5 44 High Current 742793
74279224151
STE ALT EAG CAD LTS PSP IGS CAD 150 230 700 MHz 5000 7 198 High Current 742793
74279224171
STE ALT EAG CAD LTS PSP IGS CAD 170 280 700 MHz 4000 11 253 High Current 742793
74279220181
ALT EAG CAD LTS PSP CAD 180 202 155 MHz 3100 26.5 61 High Current 742793
74279224181
STE ALT EAG CAD LTS PSP IGS CAD 180 240 600 MHz 5000 7.5 223 High Current 742793
74279224251
STE ALT EAG CAD LTS PSP IGS CAD 250 300 150 MHz 4000 8.5 101 High Current 742793
74279224271
STE ALT EAG CAD LTS PSP IGS CAD 270 350 300 MHz 4000 10 202 High Current 742793
74279221281
ALT EAG CAD LTS PSP CAD 280 288 125 MHz 3500 22 82 High Current 742793
74279220321
ALT EAG CAD LTS PSP CAD 320 347 170 MHz 2500 30.5 108 High Current 742793
74279224401
STE ALT EAG CAD LTS PSP IGS CAD 400 460 110 MHz 4500 15 108 High Current 742793
74279224551
STE ALT EAG CAD LTS PSP IGS CAD 550 660 300 MHz 4000 28 244 High Current 742793
74279220601
ALT EAG CAD LTS PSP CAD 600 551 108 MHz 2100 43 103 High Current 742793
74279221601
ALT EAG CAD LTS PSP CAD 600 610 83 MHz 2500 38 84 High Current 742793
Artikel Nr. SPEC Simu­lation
7427922808
74279221100
74279228260
74279223560
74279228600
74279220800
74279226101
74279224101
74279225101
74279228111
74279221111
74279224151
74279224171
74279220181
74279224181
74279224251
74279224271
74279221281
74279220321
74279224401
74279224551
74279220601
74279221601
Muster
Artikel Nr. SPEC Simu­lation Downloads Z @ 100 MHz
(Ω)
Zmax
(Ω)
TC Zmax IR
(mA)
RDC typ.
(mΩ)
Z @ 1 GHz
(Ω)
Typ Design Kit Muster
