Bauform | Maße | L (mm) | W (mm) | H (mm) | Montageart | ||
---|---|---|---|---|---|---|---|

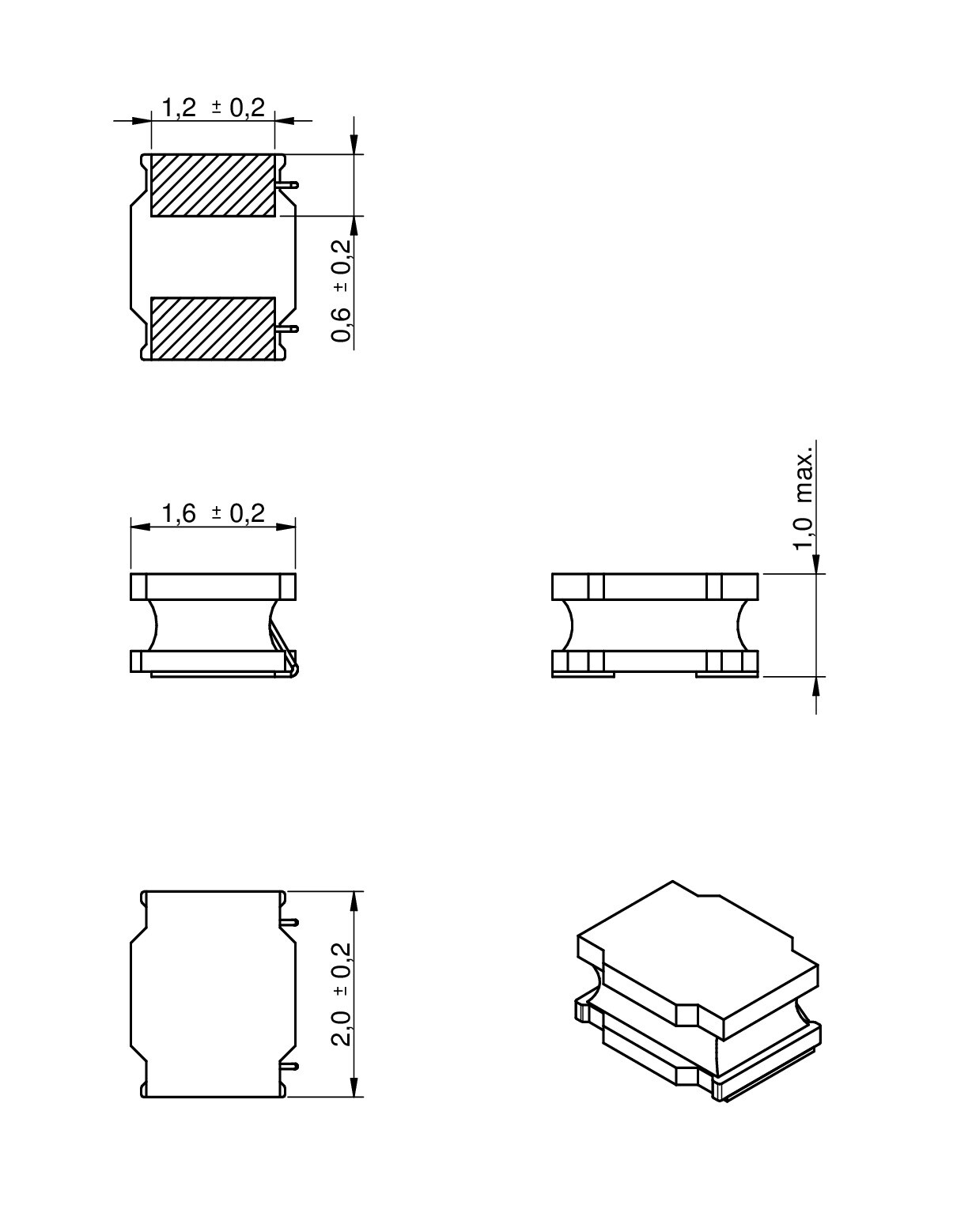

2010 | 2 | 1.6 | 1 | SMT | |||

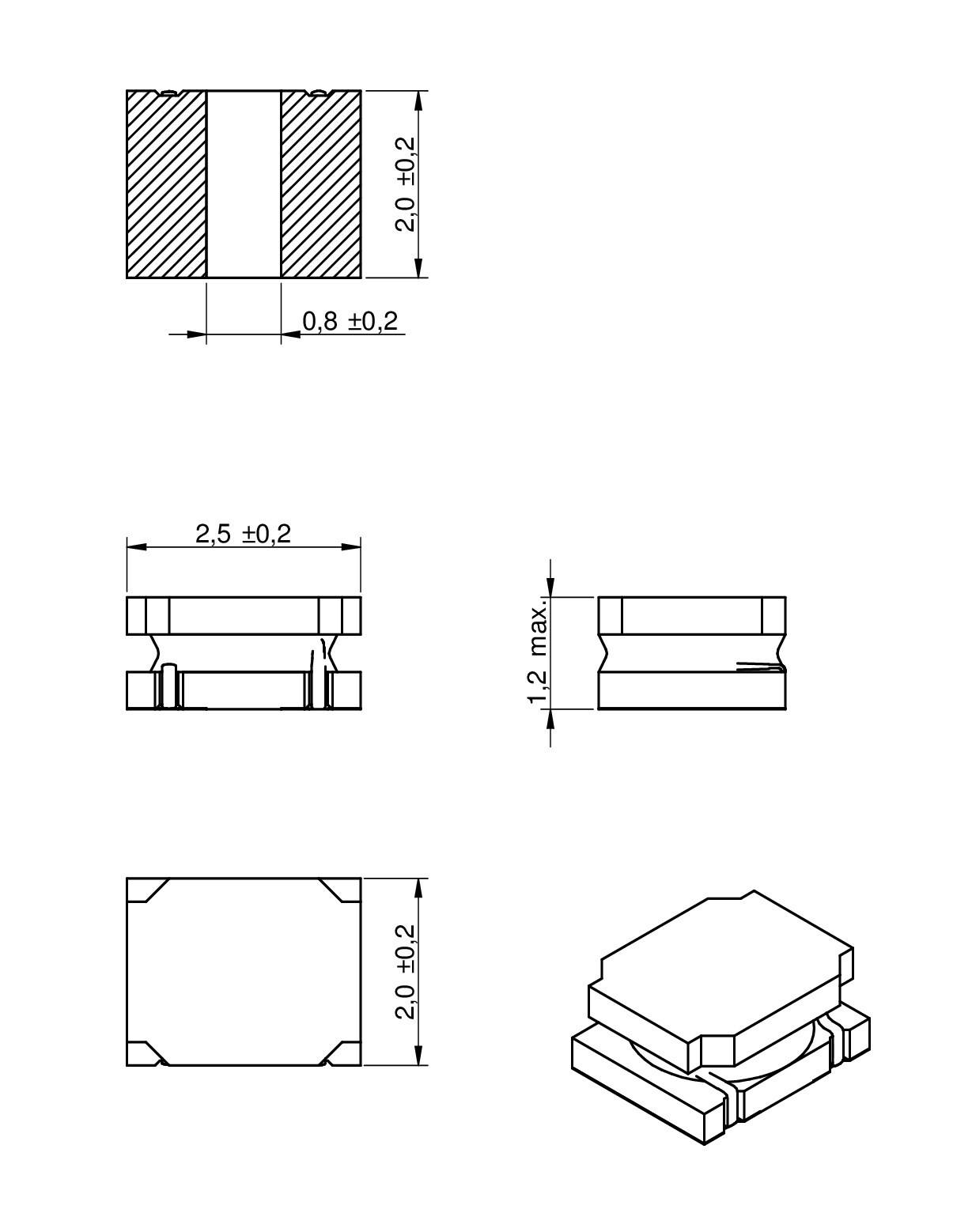

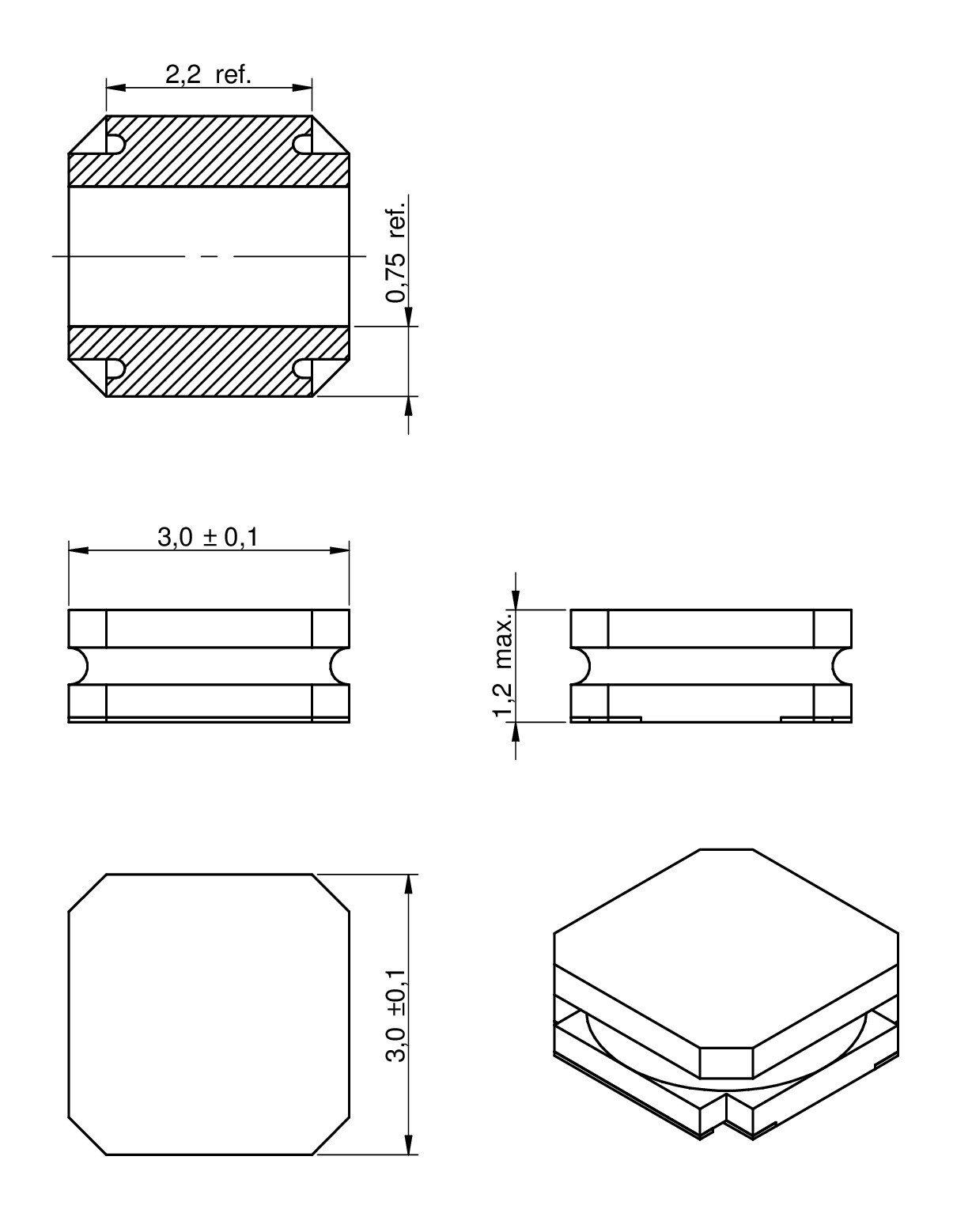

ERW. | 2512 | 2.5 | 2 | 1.2 | SMT | ||

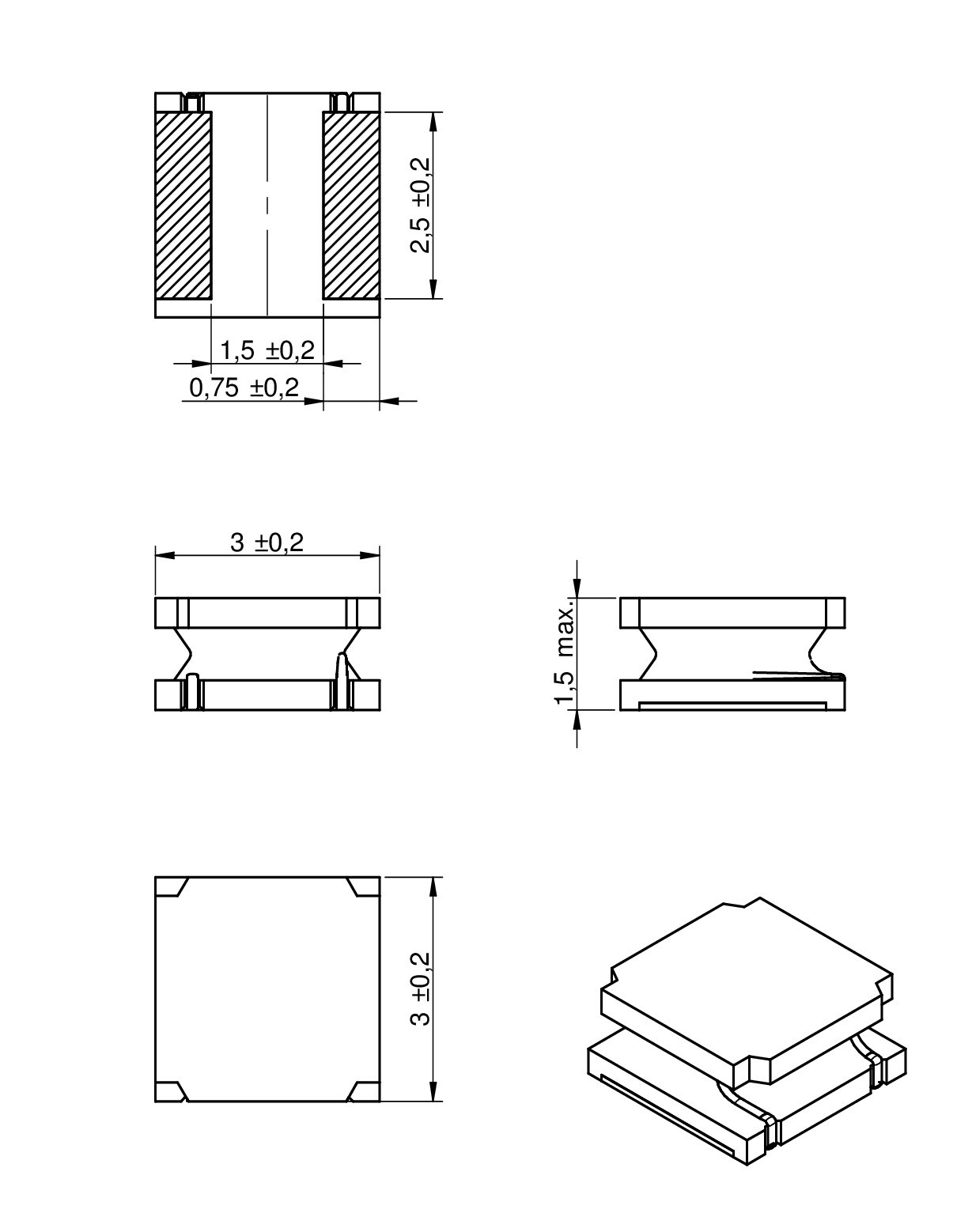

ERW. | 3015 | 3 | 3 | 1.5 | SMT | ||

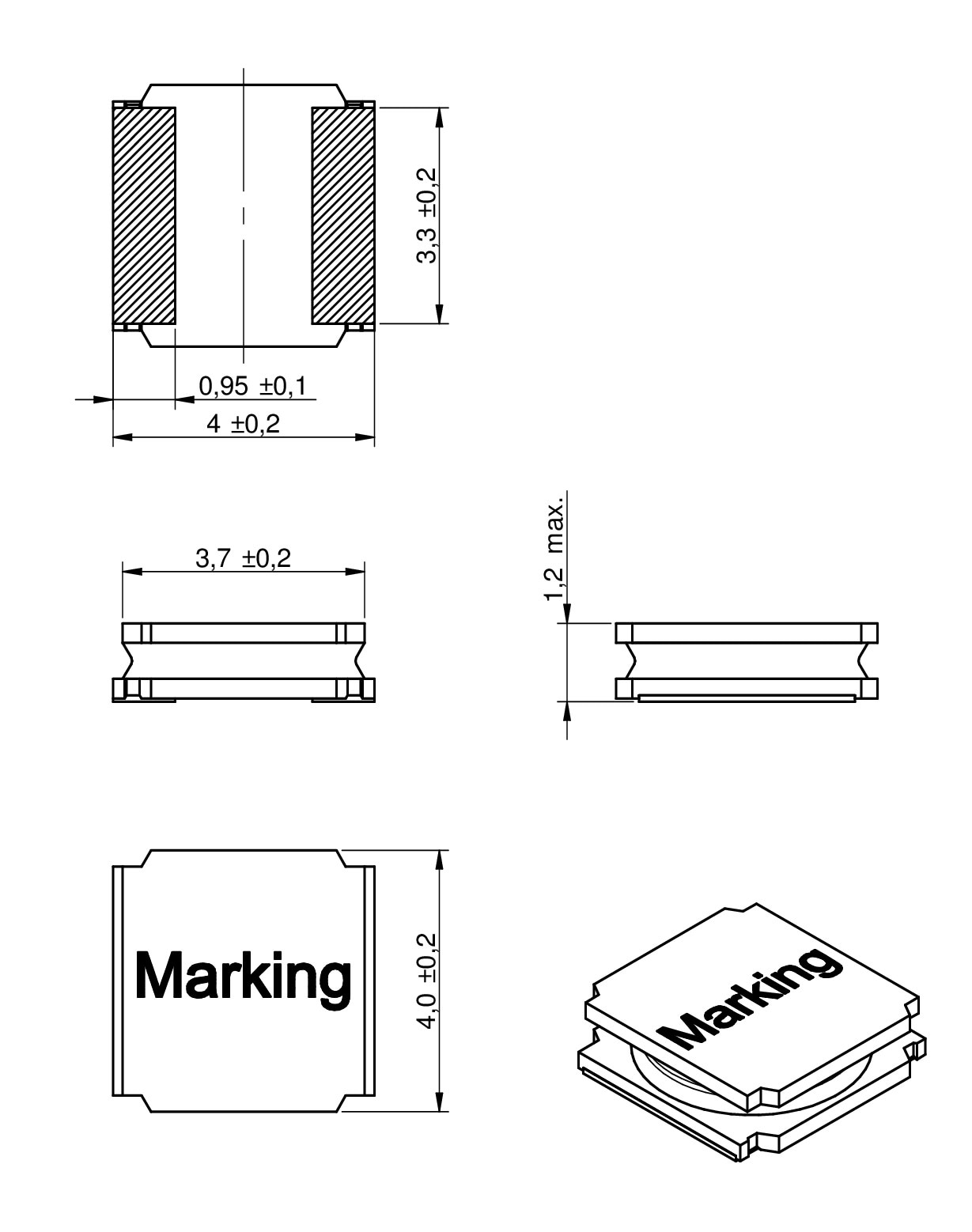

4012 | 4 | 4 | 1.2 | SMT | |||

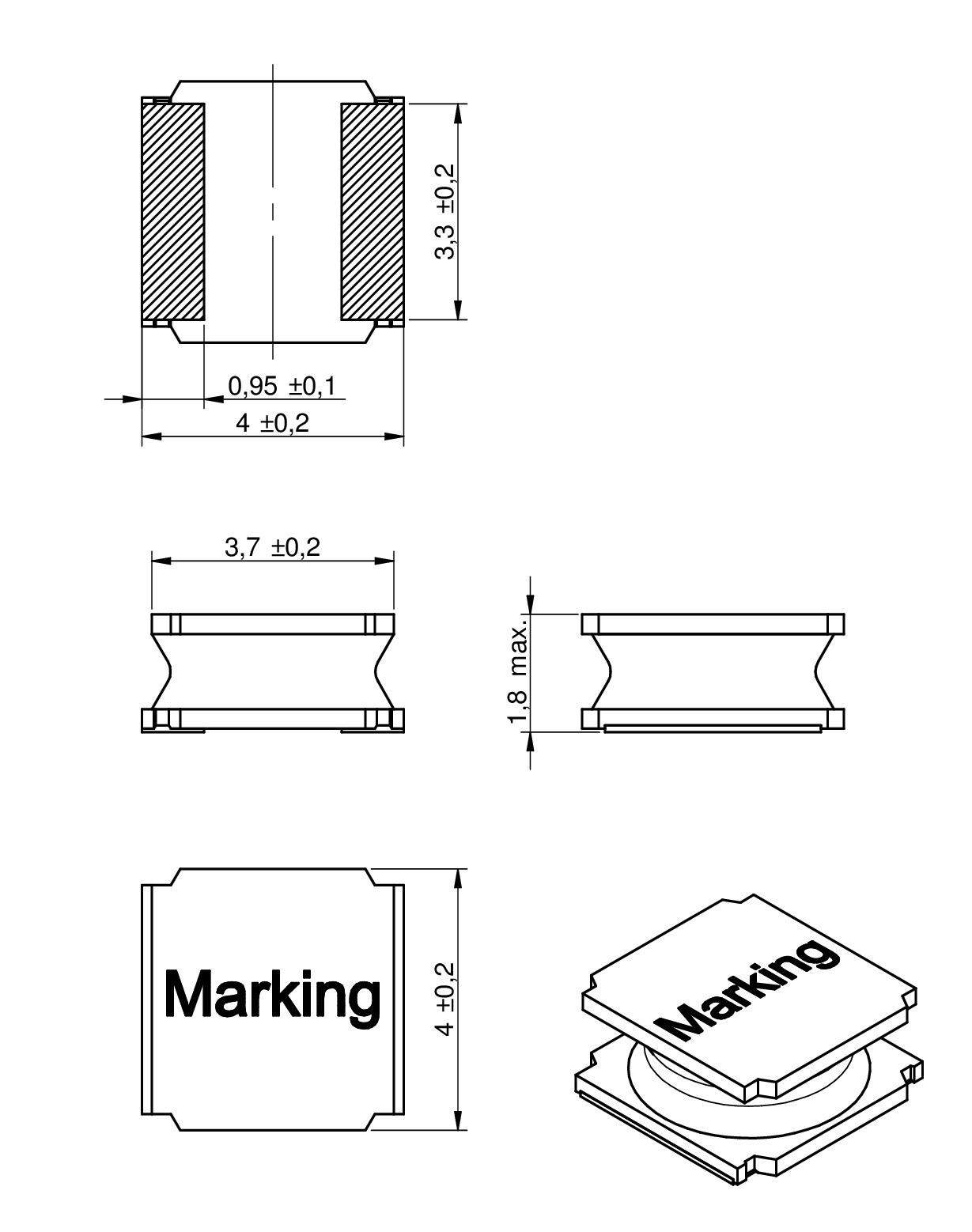

ERW. | 4018 | 4 | 4 | 1.8 | SMT | ||

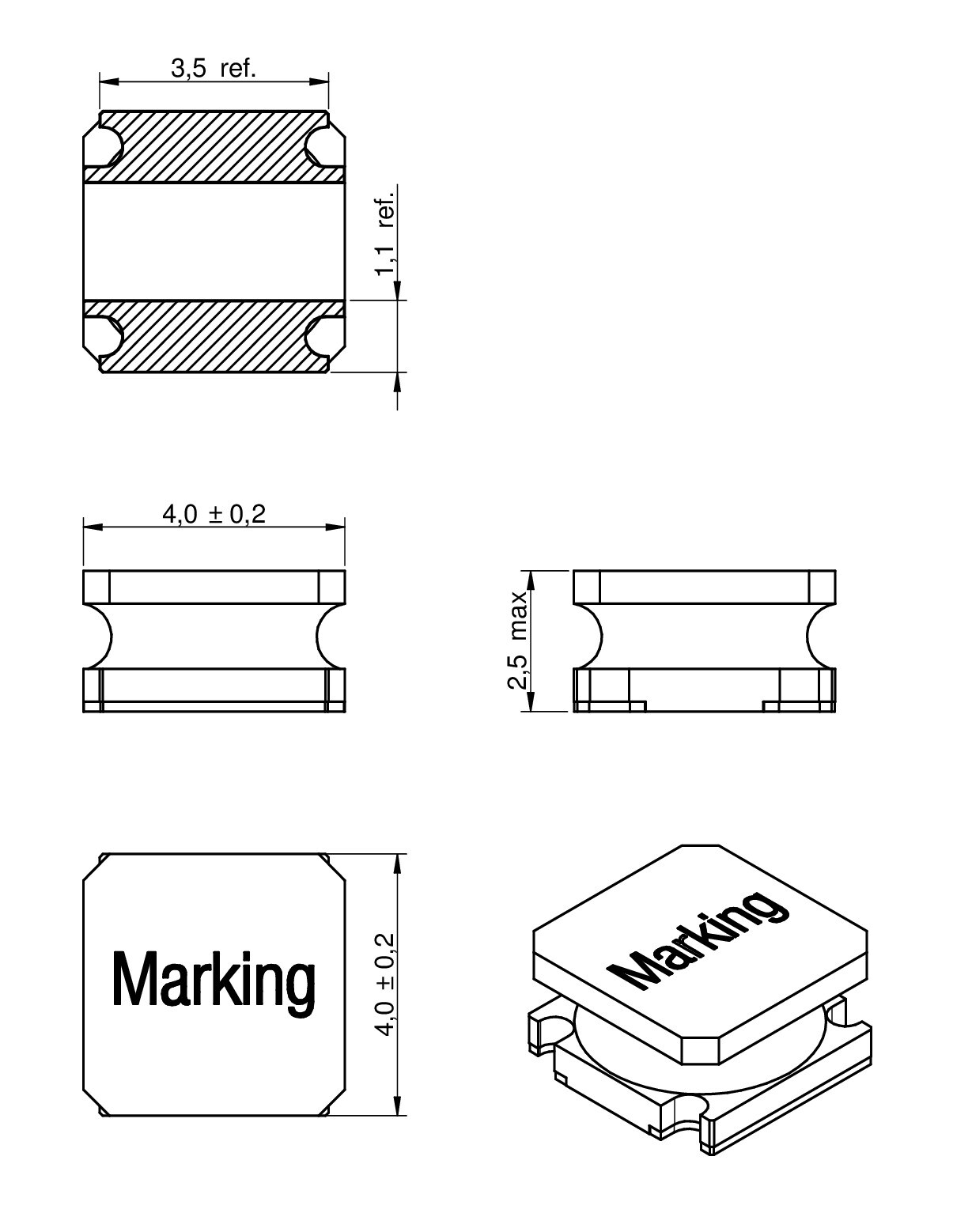

4025 | 4 | 4 | 2.5 | SMT | |||

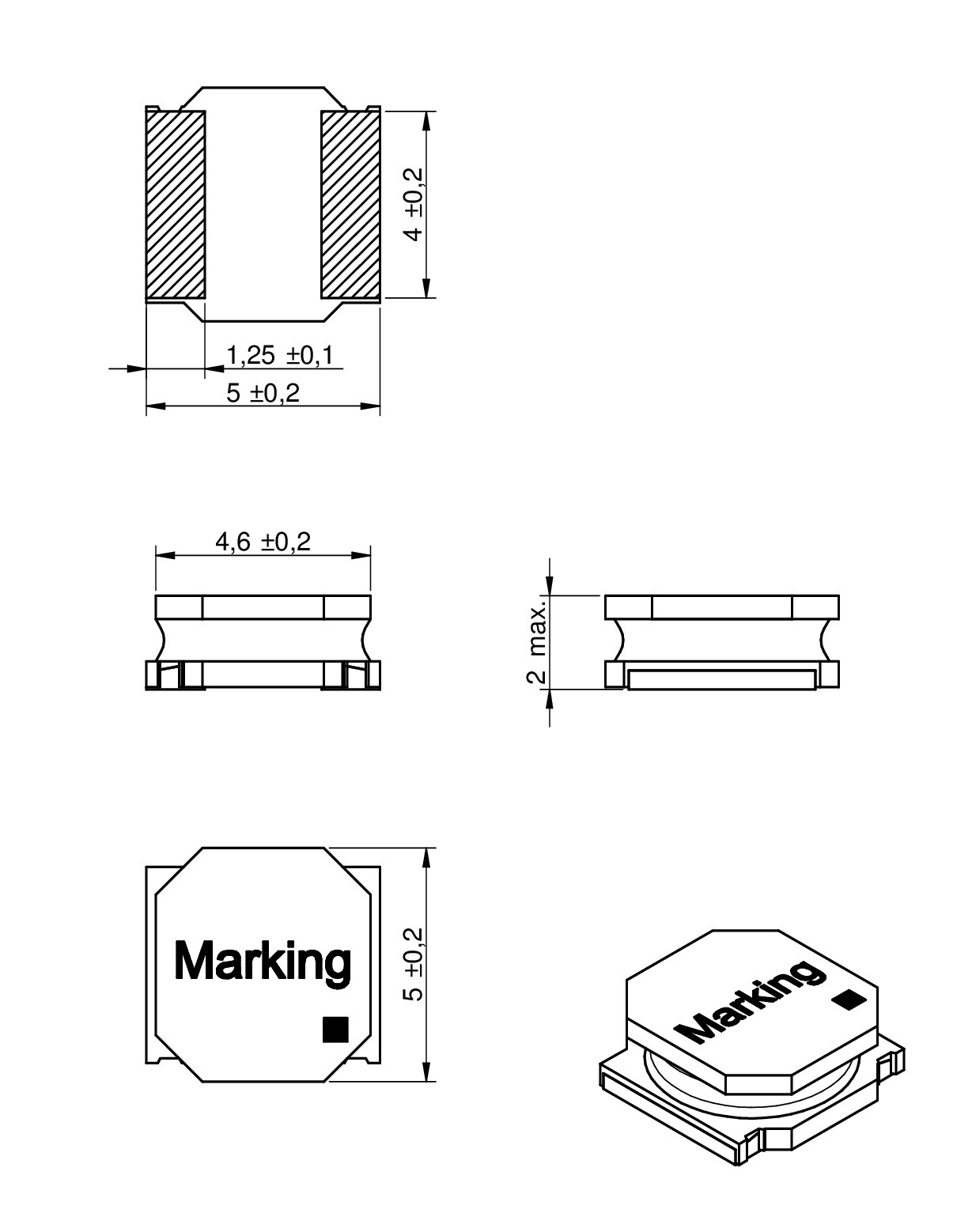

5020 | 5 | 5 | 2 | SMT | |||

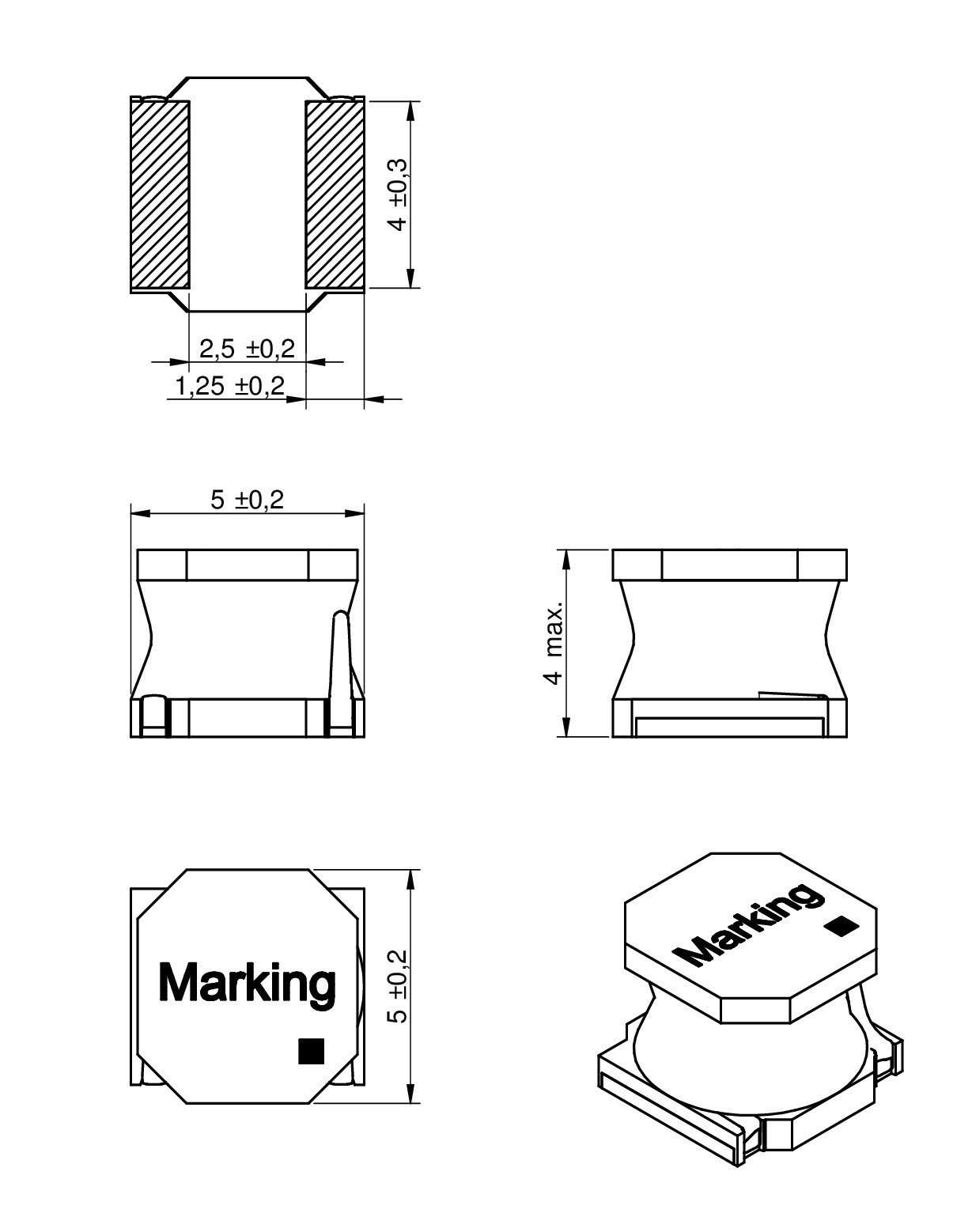

ERW. | 5040 | 5 | 5 | 4 | SMT | ||

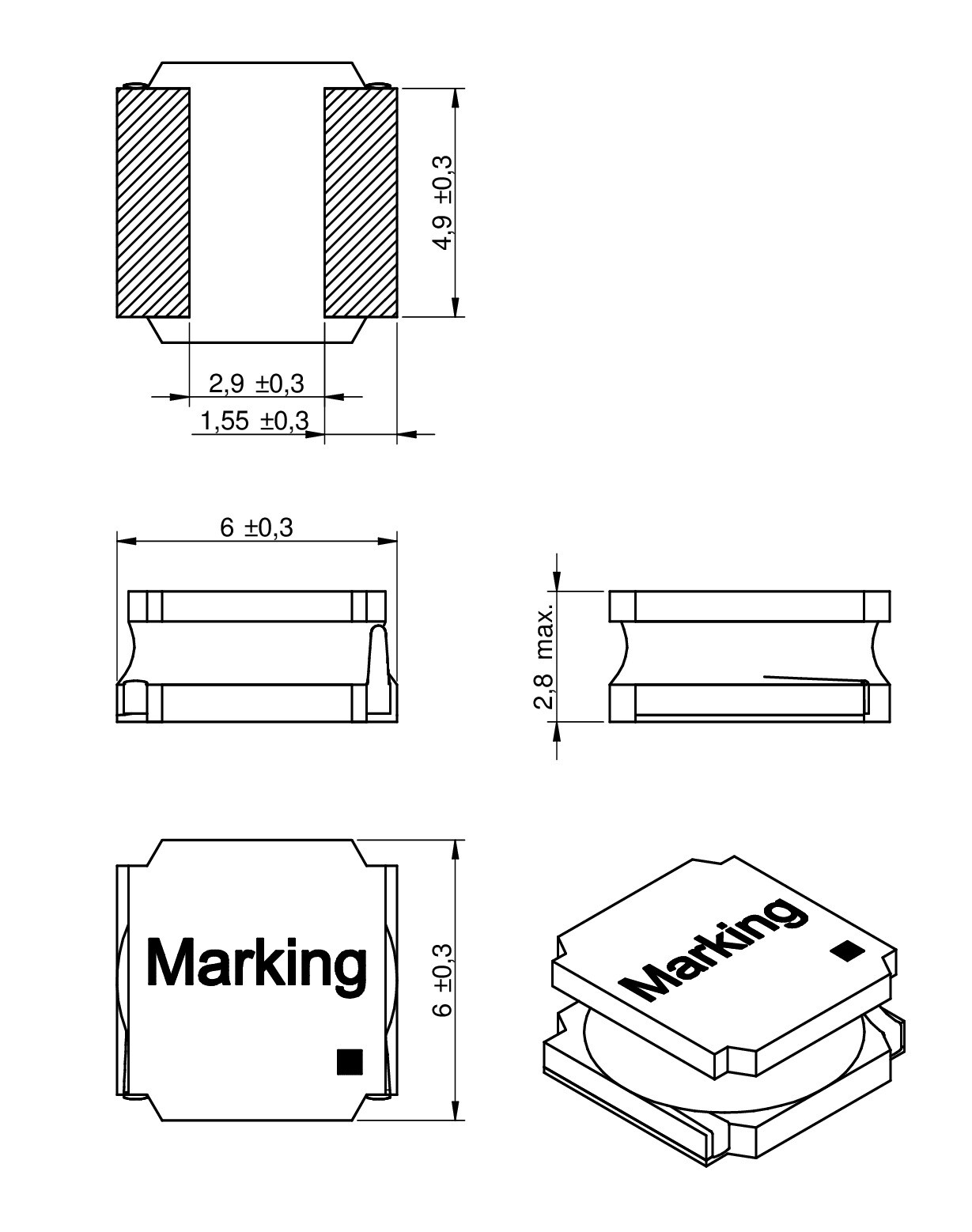

ERW. | 6028 | 6 | 6 | 2.8 | SMT | ||

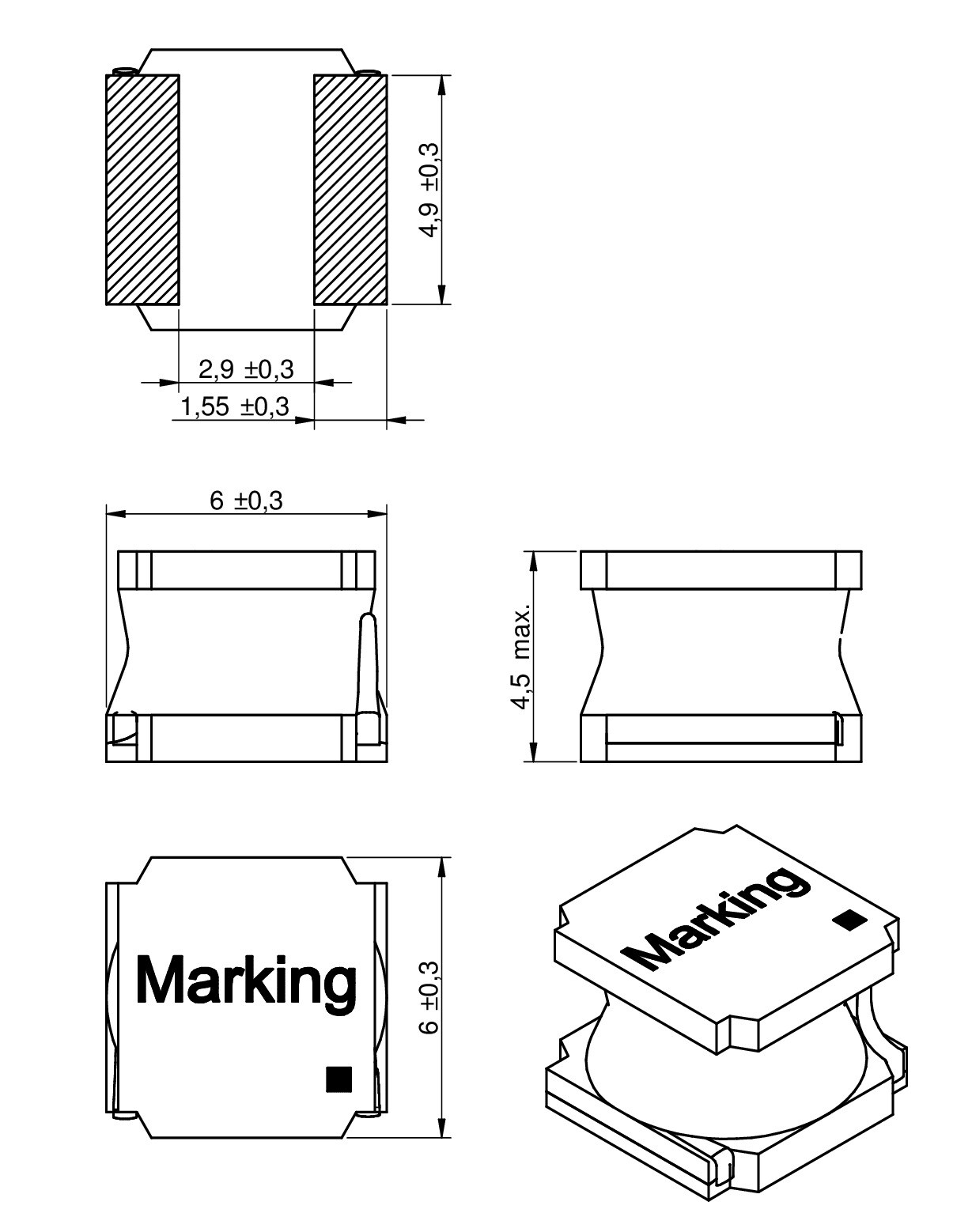

ERW. | 6045 | 6 | 6 | 4.5 | SMT | ||

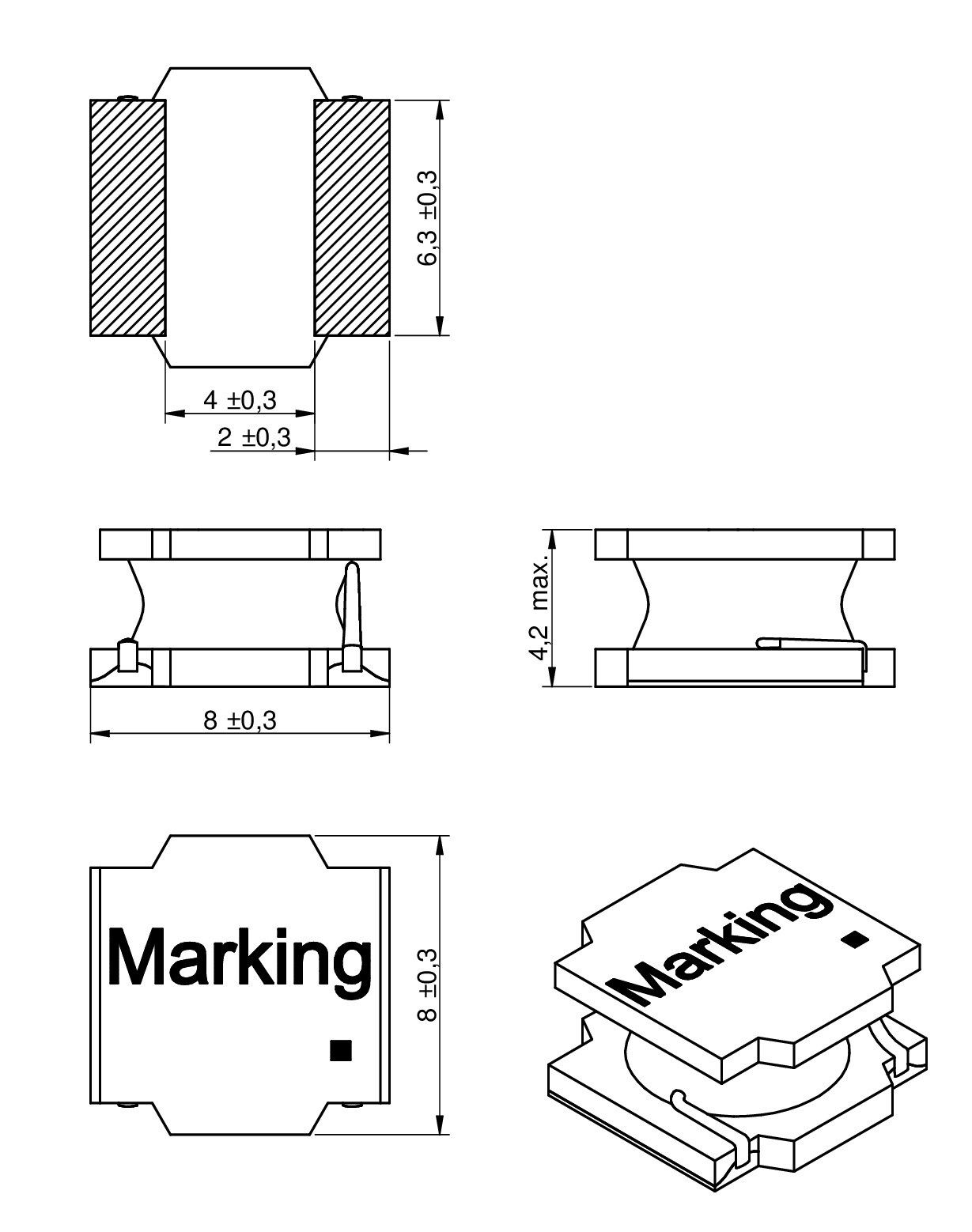

ERW. | 8040 | 8 | 8 | 4.2 | SMT | ||

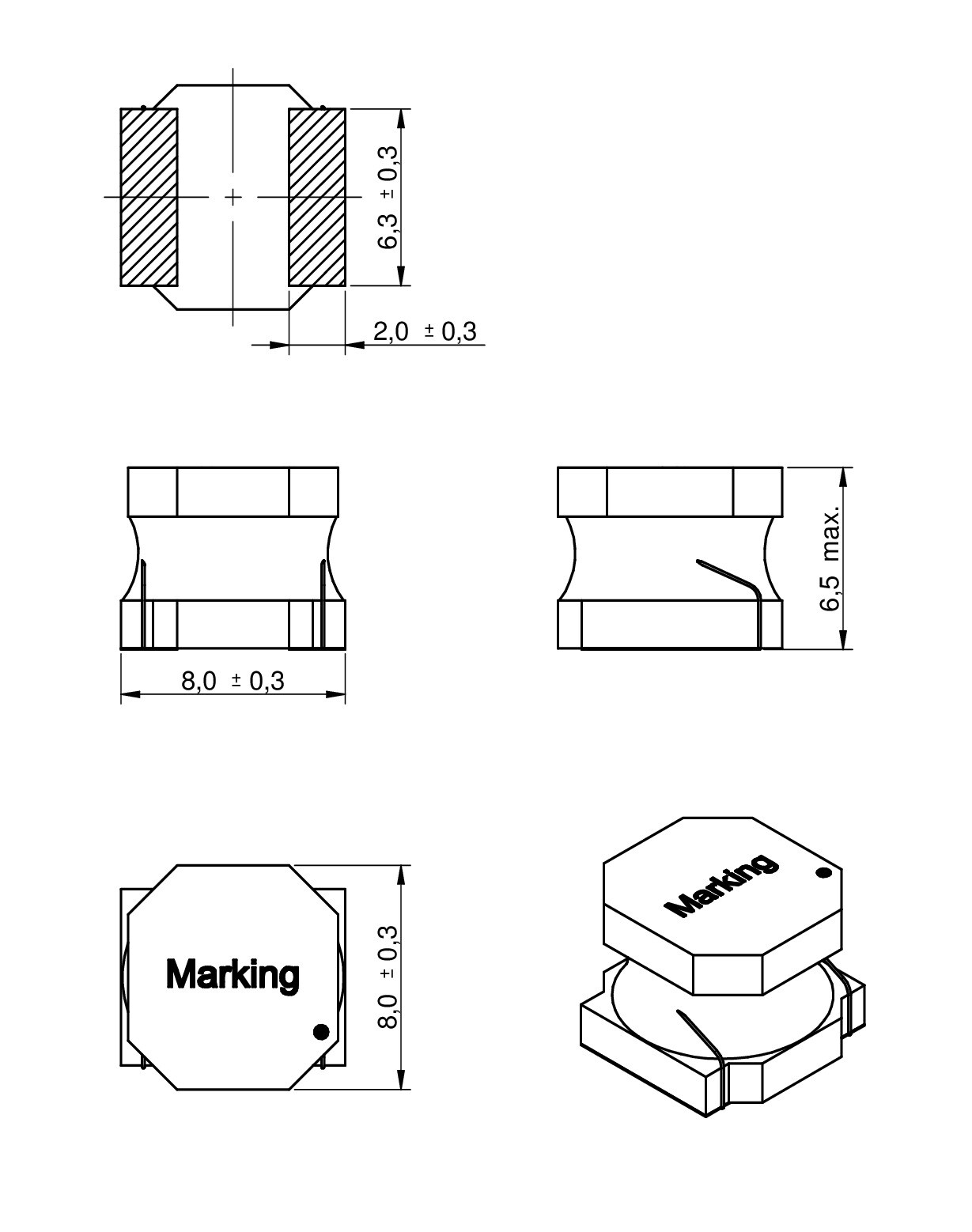

8065 | 8 | 8 | 6.5 | SMT |
LTSpice-Dateien

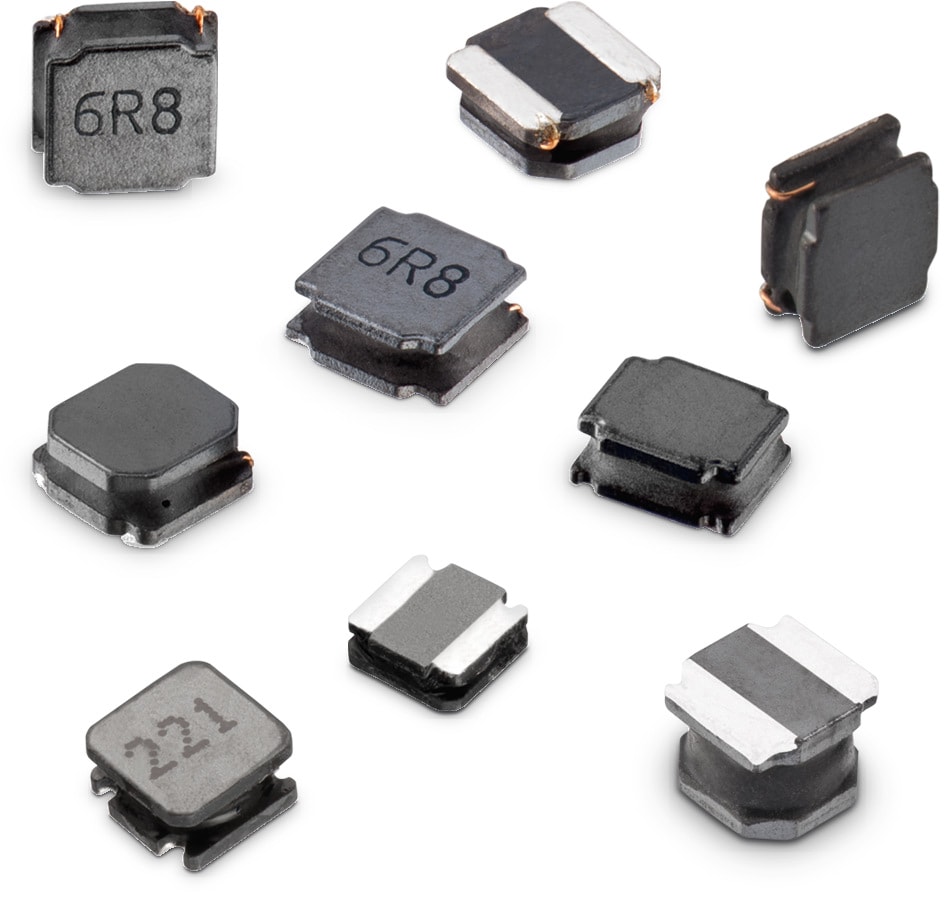

Merkmale
- Kompaktes Speicherdrossel-Design
- 1.7 mal mehr Strom als vergleichbare ungeschirmte Bauformen
- Robuster Aufbau und lange Lebensdauer
- Niedriger RDC
- Magnetisch geschirmt durch einen magnetischen Klebstoff
- Gute Eigenschaften im Niederfrequenten Bereich
Referenzdesigns
- RD022 GB PoE+-Ethernet-USB”-Adapter für industriellen Einsatz unter EMV-Gesichtspunkten
Anwendung
- Integrierte DC/DC-Wandler
- Schaltregler mit hohem Wirkungsgrad
- Tragbare Geräte (Smartphones, Digitalkameras, Tablets etc.)
- embedded PC-Karten
- Bauformen (5040, 60xx, 8040) können auch in Schock-resistente Schaltungen eingesetzt werden
Artikeldaten
Artikel Nr. | Datenblatt | Simulation | Downloads | L (µH) | IR (A) | ISAT (A) | RDC (mΩ) | fres (MHz) | Design Kit | Muster | |
---|---|---|---|---|---|---|---|---|---|---|---|
744040240016 | SPEC | 8 Dateien | 0.16 | 3.7 | 7 | 16 | 644 | 7440402 | |||
744040200016 | SPEC | 8 Dateien | 0.16 | 3 | 4.9 | 25 | 540 | 7440402 | |||
744040420033 | SPEC | 8 Dateien | 0.33 | 4.5 | 7.6 | 13 | 326 | – | |||
744040200033 | SPEC | 8 Dateien | 0.33 | 2.5 | 3.4 | 34 | 363 | – | |||
NEU | 744040240047 | SPEC | 8 Dateien | 0.47 | 2.6 | 5 | 32 | – | 7440402 | ||
NEU | 744040320047 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | 8 Dateien | 0.47 | 3 | 4 | 18 | – | 7440402 | ||
744040410047 | SPEC | 8 Dateien | 0.47 | 3.25 | 4.25 | 28 | 274 | 7440405 | |||
744040520047 | SPEC | 8 Dateien | 0.47 | 4.9 | 8.5 | 13.9 | 252 | 7440405 | |||
NEU | 744040640047 | SPEC | 8 Dateien | 0.47 | 8 | 16 | 6 | – | – | ||
744040200047 | SPEC | 8 Dateien | 0.47 | 2.1 | 2.8 | 47 | 293 | 7440402 | |||
NEU | 744040240068 | SPEC | 8 Dateien | 0.68 | 2.5 | 3.5 | 35 | – | 7440402 | ||
NEU | 744040640068 | SPEC | 8 Dateien | 0.68 | 7.2 | 12 | 7 | – | – | ||
744040200068 | SPEC | 8 Dateien | 0.68 | 1.8 | 2.4 | 64 | 196 | – | |||
NEU | 744040630082 | SPEC | 8 Dateien | 0.82 | 6 | 9.5 | 10 | – | – | ||
NEU | 74404024010 | SPEC | 8 Dateien | 1 | 2.3 | 2.5 | 36 | 159 | 7440402 | ||
NEU | 74404032010 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | 8 Dateien | 1 | 2.2 | 3 | 33 | – | 7440402 | ||
74404041010 | SPEC | 8 Dateien | 1 | 2.52 | 3.35 | 41 | 142 | 7440405 | |||
NEU | 74404042010 | SPEC | 8 Dateien | 1 | 3.2 | 4.8 | 27 | 112 | 7440405 | ||
74404052010 | SPEC | 8 Dateien | 1 | 3.9 | 6.3 | 19.8 | 145 | 7440405 | |||
NEU | 74404054010 | SPEC | 8 Dateien | 1 | 4.9 | 8 | 12 | – | 7440405 | ||
NEU | 74404063010 | SPEC | 8 Dateien | 1 | 5.2 | 7.5 | 10 | – | – | ||
NEU | 74404064010 | SPEC | 8 Dateien | 1 | 5.9 | 11.5 | 11 | – | – | ||
NEU | 74404084010 | SPEC | 8 Dateien | 1 | 6.3 | 14.1 | 8 | – | – | ||
74404043010A | SPEC | 8 Dateien | 1 | 4.9 | 3.22 | 14 | 167 | – | |||
74404020010 | SPEC | 8 Dateien | 1 | 1.5 | 2 | 94 | 177 | 7440402 | |||
74404052012 | SPEC | 8 Dateien | 1.2 | 3.6 | 5.2 | 23.4 | 130 | – | |||
NEU | 74404064012 | SPEC | 8 Dateien | 1.2 | 6.25 | 10.2 | 10 | – | – | ||
NEU | 74404063012 | SPEC | 8 Dateien | 1.2 | 4.7 | 7.3 | 12 | – | – | ||
NEU | 74404024015 | SPEC | 8 Dateien | 1.5 | 1.8 | 2.2 | 65 | – | 7440402 | ||
NEU | 74404032015 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | 8 Dateien | 1.5 | 2 | 2.3 | 40 | – | 7440402 | ||
NEU | 74404042015 | SPEC | 8 Dateien | 1.5 | 2.95 | 4.3 | 31 | 100 | – | ||
74404052015 | SPEC | 8 Dateien | 1.5 | 3.3 | 4.9 | 25.7 | 92 | – | |||
NEU | 74404054015 | SPEC | 8 Dateien | 1.5 | 4.3 | 6.9 | 15 | – | – | ||
NEU | 74404063015 | SPEC | 8 Dateien | 1.5 | 4.58 | 6.6 | 13 | – | – | ||
NEU | 74404064015 | SPEC | 8 Dateien | 1.5 | 6.2 | 9.7 | 12 | – | – | ||
NEU | 74404084015 | SPEC | 8 Dateien | 1.5 | 5.65 | 11.4 | 10 | – | – | ||
74404020015 | SPEC | 8 Dateien | 1.5 | 1.2 | 1.6 | 147 | 130 | 7440402 | |||
NEU | 74404064018 | SPEC | 8 Dateien | 1.8 | 5.8 | 8.5 | 12 | – | – | ||
NEU | 74404024022 | SPEC | 8 Dateien | 2.2 | 1.65 | 1.9 | 80 | – | 7440402 | ||
NEU | 74404032022 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | 8 Dateien | 2.2 | 1.8 | 1.7 | 50 | – | 7440402 | ||
NEU | 74404042022 | SPEC | 8 Dateien | 2.2 | 2.2 | 3.4 | 42 | 70 | 7440405 | ||
74404052022 | SPEC | 8 Dateien | 2.2 | 3 | 4.2 | 31.6 | 88 | 7440405 | |||
NEU | 74404054022 | SPEC | 8 Dateien | 2.2 | 3.8 | 5.3 | 19 | – | – | ||
NEU | 74404063022 | SPEC | 8 Dateien | 2.2 | 3.75 | 5.6 | 20 | – | – | ||
NEU | 74404064022 | SPEC | 8 Dateien | 2.2 | 5.4 | 7.5 | 14 | – | – | ||
NEU | 74404084022 | SPEC | 8 Dateien | 2.2 | 5.15 | 9 | 12 | – | – | ||
74404043022A | SPEC | 8 Dateien | 2.2 | 3.83 | 2.28 | 23 | 104 | – | |||
74404020022 | SPEC | 8 Dateien | 2.2 | 0.96 | 1.4 | 225 | 107 | 7440402 | |||
NEU | 74404024033 | SPEC | 8 Dateien | 3.3 | 1.35 | 1.5 | 120 | – | 7440402 | ||
NEU | 74404032033 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | 8 Dateien | 3.3 | 1.5 | 1.5 | 70 | – | 7440402 | ||
74404041033 | SPEC | 8 Dateien | 3.3 | 1.75 | 1.8 | 69 | 78 | 7440405 | |||
NEU | 74404042033 | SPEC | 8 Dateien | 3.3 | 2 | 2.9 | 55 | 56 | 7440405 | ||
74404052033 | SPEC | 8 Dateien | 3.3 | 2.6 | 3.5 | 42.2 | 70 | – | |||
NEU | 74404054033 | SPEC | 8 Dateien | 3.3 | 3.4 | 4.3 | 24 | – | 7440405 | ||
NEU | 74404063033 | SPEC | 8 Dateien | 3.3 | 3.48 | 4.5 | 25 | – | – | ||
NEU | 74404064033 | SPEC | 8 Dateien | 3.3 | 4.2 | 6.5 | 21 | – | – | ||
NEU | 74404084033 | SPEC | 8 Dateien | 3.3 | 4.4 | 8 | 17 | – | – | ||
74404043033A | SPEC | 8 Dateien | 3.3 | 3.23 | 1.75 | 33 | 75 | – | |||
74404020033 | SPEC | 8 Dateien | 3.3 | 0.87 | 1.1 | 275 | 78 | 7440402 | |||
74404052039 | SPEC | 8 Dateien | 3.9 | 2.4 | 2.8 | 50.5 | 59 | – | |||
NEU | 74404024047 | SPEC | 8 Dateien | 4.7 | 1.12 | 1.2 | 173 | – | 7440402 | ||
NEU | 74404032047 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | 8 Dateien | 4.7 | 1.3 | 1.2 | 96 | – | 7440402 | ||
74404041047 | SPEC | 8 Dateien | 4.7 | 1.55 | 1.3 | 91 | 60 | 7440405 | |||
NEU | 74404042047 | SPEC | 8 Dateien | 4.7 | 1.7 | 2.2 | 70 | 44 | 7440405 | ||
74404052047 | SPEC | 8 Dateien | 4.7 | 2.3 | 2.7 | 55.9 | 57 | 7440405 | |||
NEU | 74404054047 | SPEC | 8 Dateien | 4.7 | 3 | 3.8 | 30 | – | 7440405 | ||
NEU | 74404063047 | SPEC | 8 Dateien | 4.7 | 3.08 | 3.3 | 30 | – | – | ||
NEU | 74404064047 | SPEC | 8 Dateien | 4.7 | 3.85 | 5.5 | 26 | – | – | ||
NEU | 74404084047 | SPEC | 8 Dateien | 4.7 | 4.1 | 7 | 19 | – | – | ||
74404043047A | SPEC | 8 Dateien | 4.7 | 2.3 | 1.43 | 46 | 61 | – | |||
74404020047 | SPEC | 8 Dateien | 4.7 | 0.72 | 0.85 | 410 | 71 | 7440402 | |||
74404052056 | SPEC | 8 Dateien | 5.6 | 2.1 | 2.55 | 67.5 | 50 | – | |||
NEU | 74404024068 | SPEC | 8 Dateien | 6.8 | 0.85 | 1 | 300 | – | 7440402 | ||
NEU | 74404032068 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | 8 Dateien | 6.8 | 1.16 | 0.94 | 120 | – | 7440402 | ||
NEU | 74404042068 | SPEC | 8 Dateien | 6.8 | 1.45 | 2 | 98 | 39 | – | ||
74404052068 | SPEC | 8 Dateien | 6.8 | 1.9 | 2.4 | 82.7 | 43 | – | |||
NEU | 74404054068 | SPEC | 8 Dateien | 6.8 | 2.5 | 3.2 | 43 | – | – | ||
NEU | 74404063068 | SPEC | 8 Dateien | 6.8 | 2.4 | 2.8 | 47 | – | – | ||
NEU | 74404064068 | SPEC | 8 Dateien | 6.8 | 3.2 | 4.3 | 31 | – | – | ||
NEU | 74404084068 | SPEC | 8 Dateien | 6.8 | 3.6 | 5.5 | 24 | – | – | ||
74404020068 | SPEC | 8 Dateien | 6.8 | 0.55 | 0.75 | 700 | 52 | 7440402 | |||
74404052075 | SPEC | 8 Dateien | 7.5 | 1.7 | 2.1 | 96.8 | 40 | – | |||
NEU | 74404063082 | SPEC | 8 Dateien | 8.2 | 2.25 | 2.5 | 55 | – | – | ||
NEU | 74404064082 | SPEC | 8 Dateien | 8.2 | 3 | 4.3 | 43 | – | – | ||
NEU | 74404084082 | SPEC | 8 Dateien | 8.2 | 3.45 | 5 | 26 | – | – | ||
NEU | 74404024100 | SPEC | 8 Dateien | 10 | 0.65 | 0.8 | 430 | – | 7440402 | ||
NEU | 74404032100 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | 8 Dateien | 10 | 0.84 | 0.87 | 230 | – | 7440402 | ||
74404041100 | SPEC | 8 Dateien | 10 | 1.32 | 1 | 168 | 38 | 7440405 | |||
NEU | 74404042100 | SPEC | 8 Dateien | 10 | 1.2 | 1.7 | 150 | 28 | 7440405 | ||
74404052100 | SPEC | 8 Dateien | 10 | 1.6 | 1.95 | 109 | 37 | 7440405 | |||
NEU | 74404054100 | SPEC | 8 Dateien | 10 | 2.1 | 2.5 | 64 | – | 7440405 | ||
NEU | 74404063100 | SPEC | 8 Dateien | 10 | 1.95 | 2.2 | 72 | – | – | ||
NEU | 74404064100 | SPEC | 8 Dateien | 10 | 2.85 | 3.5 | 48 | – | – | ||
NEU | 74404084100 | SPEC | 8 Dateien | 10 | 3.3 | 4.5 | 29 | – | – | ||
74404043100A | SPEC | 8 Dateien | 10 | 1.76 | 1.04 | 89 | 42 | – | |||
74404020100 | SPEC | 8 Dateien | 10 | 0.5 | 0.6 | 860 | 39 | 7440402 | |||
NEU | 74404064120 | SPEC | 8 Dateien | 12 | 2.6 | 3.3 | 58 | – | – | ||
NEU | 74404084120 | SPEC | 8 Dateien | 12 | 2.8 | 4.2 | 40 | – | – | ||
NEU | 74404024150 | SPEC | 8 Dateien | 15 | 0.47 | 0.75 | 820 | – | 7440402 | ||
NEU | 74404032150 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | 8 Dateien | 15 | 0.73 | 0.8 | 300 | – | 7440402 | ||
NEU | 74404042150 | SPEC | 8 Dateien | 15 | 0.85 | 1.4 | 210 | 22 | – | ||
NEU | 74404054150 | SPEC | 8 Dateien | 15 | 2 | 2.2 | 86 | – | – | ||
NEU | 74404063150 | SPEC | 8 Dateien | 15 | 1.45 | 1.9 | 125 | – | – | ||
NEU | 74404064150 | SPEC | 8 Dateien | 15 | 2.45 | 3 | 68 | – | – | ||
NEU | 74404084150 | SPEC | 8 Dateien | 15 | 2.6 | 3.7 | 47 | – | – | ||
74404043150A | SPEC | 8 Dateien | 15 | 1.45 | 0.84 | 132 | 33 | – | |||
74404052150 | SPEC | 8 Dateien | 15 | 1.3 | 1.5 | 162 | 31 | – | |||
NEU | 74404024180 | SPEC | 8 Dateien | 18 | 0.46 | 0.65 | 830 | – | 7440402 | ||
NEU | 74404064180 | SPEC | 8 Dateien | 18 | 2.2 | 2.7 | 81 | – | – | ||
NEU | 74404084180 | SPEC | 8 Dateien | 18 | 2.4 | 3.2 | 53 | – | – | ||
NEU | 74404024220 | SPEC | 8 Dateien | 22 | 0.45 | 0.55 | 910 | – | 7440402 | ||
NEU | 74404032220 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | 8 Dateien | 22 | 0.6 | 0.6 | 450 | – | 7440402 | ||
NEU | 74404042220 | SPEC | 8 Dateien | 22 | 0.7 | 1.1 | 290 | 17 | – | ||
74404052220 | SPEC | 8 Dateien | 22 | 1.15 | 1.35 | 225 | 22 | 7440405 | |||
NEU | 74404054220 | SPEC | 8 Dateien | 22 | 1.5 | 1.7 | 129 | – | – | ||
NEU | 74404063220 | SPEC | 8 Dateien | 22 | 1.4 | 1.6 | 140 | – | – | ||
NEU | 74404064220 | SPEC | 8 Dateien | 22 | 2.1 | 2.5 | 89 | – | – | ||
NEU | 74404084220 | SPEC | 8 Dateien | 22 | 2.1 | 3 | 69 | – | – | ||
74404043220A | SPEC | 8 Dateien | 22 | 1.11 | 0.7 | 200 | 26 | – | |||
74404041220 | SPEC | 8 Dateien | 22 | 0.95 | 0.64 | 380 | 22 | – | |||
NEU | 74404024330 | SPEC | 8 Dateien | 33 | 0.35 | 0.45 | 1530 | – | 7440402 | ||
NEU | 74404032330 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | 8 Dateien | 33 | 0.5 | 0.54 | 911 | – | 7440402 | ||
74404041330 | SPEC | 8 Dateien | 33 | 0.65 | 0.6 | 628 | 18 | 7440405 | |||
NEU | 74404042330 | SPEC | 8 Dateien | 33 | 0.65 | 0.9 | 460 | 14 | 7440405 | ||
74404052330 | SPEC | 8 Dateien | 33 | 0.95 | 1.1 | 387 | 15 | 7440405 | |||
NEU | 74404054330 | SPEC | 8 Dateien | 33 | 1.2 | 1.4 | 188 | – | 7440405 | ||
NEU | 74404063330 | SPEC | 8 Dateien | 33 | 1.22 | 1.5 | 185 | – | – | ||
NEU | 74404064330 | SPEC | 8 Dateien | 33 | 1.8 | 2 | – | – | – | ||
NEU | 74404084330 | SPEC | 8 Dateien | 33 | 1.8 | 2.7 | 97 | – | – | ||
74404043330A | SPEC | 8 Dateien | 33 | 0.88 | 0.53 | 316 | 21 | – | |||
NEU | 74404032470 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | 8 Dateien | 47 | 0.4 | 0.41 | 1050 | – | 7440402 | ||
74404041470 | SPEC | 8 Dateien | 47 | 0.56 | 0.55 | 987 | 17 | 7440405 | |||
NEU | 74404042470 | SPEC | 8 Dateien | 47 | 0.6 | 0.7 | 620 | 11 | 7440405 | ||
74404052470 | SPEC | 8 Dateien | 47 | 0.8 | 0.95 | 521 | 13 | 7440405 | |||
NEU | 74404054470 | SPEC | 8 Dateien | 47 | 1 | 1.2 | 272 | – | 7440405 | ||
NEU | 74404063470 | SPEC | 8 Dateien | 47 | 1.06 | 1.3 | 315 | – | – | ||
NEU | 74404064470 | SPEC | 8 Dateien | 47 | 1.4 | 1.6 | 200 | – | – | ||
NEU | 74404084470 | SPEC | 8 Dateien | 47 | 1.55 | 2.1 | 136 | – | – | ||
74404043470A | SPEC | 8 Dateien | 47 | 0.71 | 0.45 | 492 | 15 | – | |||
74404024470 | SPEC | 8 Dateien | 47 | 0.33 | 0.35 | 1650 | 12 | 7440402 | |||
74404064560 | SPEC | 8 Dateien | 56 | 1.3 | 1.5 | 220 | 8.3 | – | |||
74404052560 | SPEC | 8 Dateien | 56 | 0.72 | 0.85 | 627 | 12 | – | |||
74404084560 | SPEC | 5 Dateien | 56 | 1.5 | 2 | 180 | 8 | – | |||
74404041680 | SPEC | 8 Dateien | 68 | 0.45 | 0.48 | 1495 | 13 | 7440405 | |||
74404052680 | SPEC | 8 Dateien | 68 | 0.62 | 0.8 | 769 | 9.2 | – | |||
NEU | 74404054680 | SPEC | 8 Dateien | 68 | 0.8 | 0.99 | 400 | – | – | ||
NEU | 74404063680 | SPEC | 8 Dateien | 68 | 0.86 | 0.88 | 360 | – | – | ||
NEU | 74404064680 | SPEC | 8 Dateien | 68 | 1.2 | 1.4 | 289 | – | – | ||
NEU | 74404084680 | SPEC | 8 Dateien | 68 | 1.25 | 1.7 | 196 | – | – | ||
NEU | 74404042680 | SPEC | 8 Dateien | 68 | 0.54 | 0.63 | 840 | 9 | – | ||
74404024680 | SPEC | 8 Dateien | 68 | 0.28 | 0.3 | 2400 | 8 | – | |||
74404032680 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | 8 Dateien | 68 | 0.34 | 0.35 | 1600 | 10 | – | |||
74404041101 | SPEC | 8 Dateien | 100 | 0.43 | 0.3 | 1697 | 10 | 7440405 | |||
74404052101 | SPEC | 8 Dateien | 100 | 0.55 | 0.6 | 1090 | 8.7 | 7440405 | |||
NEU | 74404054101 | SPEC | 8 Dateien | 100 | 0.7 | 0.82 | 560 | – | 7440405 | ||
NEU | 74404063101 | SPEC | 8 Dateien | 100 | 0.7 | 0.71 | 500 | – | – | ||
NEU | 74404064101 | SPEC | 8 Dateien | 100 | 1 | 1.2 | 433 | – | – | ||
NEU | 74404084101 | SPEC | 8 Dateien | 100 | 1.2 | 1.5 | 290 | – | – | ||
74404043101A | SPEC | 8 Dateien | 100 | 0.49 | 0.29 | 1043 | 11 | – | |||
NEU | 74404042101 | SPEC | 8 Dateien | 100 | 0.42 | 0.56 | 1430 | 8 | 7440405 | ||
74404032101 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | 8 Dateien | 100 | 0.3 | 0.26 | 1900 | 7.5 | – | |||
74404086101 | SPEC | 8 Dateien | 100 | 1.35 | 2.15 | 238 | 4 | – | |||
NEU | 74404064121 | SPEC | 8 Dateien | 120 | 0.85 | 1 | 520 | – | – | ||
NEU | 74404084121 | SPEC | 8 Dateien | 120 | 1.15 | 1.45 | 347 | – | – | ||
74404043151A | SPEC | 8 Dateien | 150 | 0.39 | 0.27 | 1634 | 9 | – | |||
74404042151 | SPEC | 8 Dateien | 150 | 0.3 | 0.45 | 2853 | 7.5 | – | |||
74404064151 | SPEC | 8 Dateien | 150 | 0.84 | 0.95 | 570 | 5.4 | – | |||
74404084151 | SPEC | 8 Dateien | 150 | 0.91 | 1.25 | 478 | 5.31 | – | |||
74404054151 | SPEC | 8 Dateien | 150 | 0.6 | 0.72 | 810 | 6.3 | – | |||
74404086151 | SPEC | 8 Dateien | 150 | 1.2 | 1.8 | 355 | 3.2 | – | |||
74404043221A | SPEC | 8 Dateien | 220 | 0.31 | 0.21 | 2430 | 7 | – | |||
NEU | 74404042221 | SPEC | 8 Dateien | 220 | 0.25 | 0.39 | 3450 | 5.3 | – | ||
NEU | 74404064221 | SPEC | 8 Dateien | 220 | 0.66 | 0.75 | 850 | – | – | ||
NEU | 74404084221 | SPEC | 8 Dateien | 220 | 0.81 | 1.1 | 592 | – | – | ||
74404054221 | SPEC | 8 Dateien | 220 | 0.5 | 0.55 | 1400 | 4.5 | – | |||
74404086221 | SPEC | 8 Dateien | 220 | 0.95 | 1.44 | 555 | 2.8 | – | |||
NEU | 74404042331 | SPEC | 8 Dateien | 330 | 0.2 | 0.3 | 5300 | 4.2 | 7440405 | ||
NEU | 74404064331 | SPEC | 8 Dateien | 330 | 0.58 | 0.65 | 1177 | – | – | ||
NEU | 74404084331 | SPEC | 8 Dateien | 330 | 0.66 | 0.9 | 865 | – | – | ||
74404054331 | SPEC | 8 Dateien | 330 | 0.4 | 0.47 | 2100 | 3 | – | |||
74404086331 | SPEC | 8 Dateien | 330 | 0.85 | 1.12 | 698 | 2.3 | – | |||
74404043471A | SPEC | 8 Dateien | 470 | 0.25 | 0.14 | 4150 | 4.7 | – | |||
74404054471 | SPEC | 8 Dateien | 470 | 0.35 | 0.4 | 2950 | 2.5 | – | |||
74404086471 | SPEC | 8 Dateien | 470 | 0.65 | 1.08 | 1200 | 1.8 | – | |||
74404054681 | SPEC | 8 Dateien | 680 | 0.25 | 0.3 | 3980 | 2.3 | – | |||
74404063681 | SPEC | 8 Dateien | 680 | 0.27 | 0.29 | 5526 | 3 | – | |||
74404064681 | SPEC | 8 Dateien | 680 | 0.35 | 0.42 | 2650 | 1.95 | – | |||
74404084681 | SPEC | 8 Dateien | 680 | 0.52 | 0.6 | 2032 | 2.1 | – | |||
74404086681 | SPEC | 8 Dateien | 680 | 0.53 | 1 | 1650 | 1.6 | – | |||
74404054102 | SPEC | 8 Dateien | 1000 | 0.2 | 0.24 | 6000 | 1.9 | 7440405 | |||
NEU | 74404063102 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | 8 Dateien | 1000 | 0.22 | 0.23 | 6440 | – | – | ||
74404064102 | SPEC | 8 Dateien | 1000 | 0.3 | 0.37 | 4783 | 1.86 | – | |||
NEU | 74404084102 | SPEC | 8 Dateien | 1000 | 0.36 | 0.45 | 2870 | – | – | ||
74404086102 | SPEC | 8 Dateien | 1000 | 0.48 | 0.65 | 2350 | 1.39 | – | |||
74404086152 | SPEC | 8 Dateien | 1500 | 0.36 | 0.54 | 3650 | 1.13 | – | |||
74404086222 | SPEC | 8 Dateien | 2200 | 0.31 | 0.45 | 5000 | 0.924 | – | |||
74404086332 | SPEC | 8 Dateien | 3300 | 0.24 | 0.36 | 7300 | 0.759 | – | |||
74404086472 | SPEC | 8 Dateien | 4700 | 0.19 | 0.29 | 12150 | 0.62 | – | |||
74404086682 | SPEC | 8 Dateien | 6800 | 0.14 | 0.26 | 18700 | 0.509 | – | |||
74404086103 | SPEC | 8 Dateien | 10000 | 0.13 | 0.2 | 22800 | 0.411 | – |
Artikel Nr. | Datenblatt | Simulation | |
---|---|---|---|
744040240016 | SPEC | ||
744040200016 | SPEC | ||
744040420033 | SPEC | ||
744040200033 | SPEC | ||
NEU | 744040240047 | SPEC | |
NEU | 744040320047 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | |
744040410047 | SPEC | ||
744040520047 | SPEC | ||
NEU | 744040640047 | SPEC | |
744040200047 | SPEC | ||
NEU | 744040240068 | SPEC | |
NEU | 744040640068 | SPEC | |
744040200068 | SPEC | ||
NEU | 744040630082 | SPEC | |
NEU | 74404024010 | SPEC | |
NEU | 74404032010 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | |
74404041010 | SPEC | ||
NEU | 74404042010 | SPEC | |
74404052010 | SPEC | ||
NEU | 74404054010 | SPEC | |
NEU | 74404063010 | SPEC | |
NEU | 74404064010 | SPEC | |
NEU | 74404084010 | SPEC | |
74404043010A | SPEC | ||
74404020010 | SPEC | ||
74404052012 | SPEC | ||
NEU | 74404064012 | SPEC | |
NEU | 74404063012 | SPEC | |
NEU | 74404024015 | SPEC | |
NEU | 74404032015 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | |
NEU | 74404042015 | SPEC | |
74404052015 | SPEC | ||
NEU | 74404054015 | SPEC | |
NEU | 74404063015 | SPEC | |
NEU | 74404064015 | SPEC | |
NEU | 74404084015 | SPEC | |
74404020015 | SPEC | ||
NEU | 74404064018 | SPEC | |
NEU | 74404024022 | SPEC | |
NEU | 74404032022 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | |
NEU | 74404042022 | SPEC | |
74404052022 | SPEC | ||
NEU | 74404054022 | SPEC | |
NEU | 74404063022 | SPEC | |
NEU | 74404064022 | SPEC | |
NEU | 74404084022 | SPEC | |
74404043022A | SPEC | ||
74404020022 | SPEC | ||
NEU | 74404024033 | SPEC | |
NEU | 74404032033 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | |
74404041033 | SPEC | ||
NEU | 74404042033 | SPEC | |
74404052033 | SPEC | ||
NEU | 74404054033 | SPEC | |
NEU | 74404063033 | SPEC | |
NEU | 74404064033 | SPEC | |
NEU | 74404084033 | SPEC | |
74404043033A | SPEC | ||
74404020033 | SPEC | ||
74404052039 | SPEC | ||
NEU | 74404024047 | SPEC | |
NEU | 74404032047 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | |
74404041047 | SPEC | ||
NEU | 74404042047 | SPEC | |
74404052047 | SPEC | ||
NEU | 74404054047 | SPEC | |
NEU | 74404063047 | SPEC | |
NEU | 74404064047 | SPEC | |
NEU | 74404084047 | SPEC | |
74404043047A | SPEC | ||
74404020047 | SPEC | ||
74404052056 | SPEC | ||
NEU | 74404024068 | SPEC | |
NEU | 74404032068 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | |
NEU | 74404042068 | SPEC | |
74404052068 | SPEC | ||
NEU | 74404054068 | SPEC | |
NEU | 74404063068 | SPEC | |
NEU | 74404064068 | SPEC | |
NEU | 74404084068 | SPEC | |
74404020068 | SPEC | ||
74404052075 | SPEC | ||
NEU | 74404063082 | SPEC | |
NEU | 74404064082 | SPEC | |
NEU | 74404084082 | SPEC | |
NEU | 74404024100 | SPEC | |
NEU | 74404032100 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | |
74404041100 | SPEC | ||
NEU | 74404042100 | SPEC | |
74404052100 | SPEC | ||
NEU | 74404054100 | SPEC | |
NEU | 74404063100 | SPEC | |
NEU | 74404064100 | SPEC | |
NEU | 74404084100 | SPEC | |
74404043100A | SPEC | ||
74404020100 | SPEC | ||
NEU | 74404064120 | SPEC | |
NEU | 74404084120 | SPEC | |
NEU | 74404024150 | SPEC | |
NEU | 74404032150 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | |
NEU | 74404042150 | SPEC | |
NEU | 74404054150 | SPEC | |
NEU | 74404063150 | SPEC | |
NEU | 74404064150 | SPEC | |
NEU | 74404084150 | SPEC | |
74404043150A | SPEC | ||
74404052150 | SPEC | ||
NEU | 74404024180 | SPEC | |
NEU | 74404064180 | SPEC | |
NEU | 74404084180 | SPEC | |
NEU | 74404024220 | SPEC | |
NEU | 74404032220 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | |
NEU | 74404042220 | SPEC | |
74404052220 | SPEC | ||
NEU | 74404054220 | SPEC | |
NEU | 74404063220 | SPEC | |
NEU | 74404064220 | SPEC | |
NEU | 74404084220 | SPEC | |
74404043220A | SPEC | ||
74404041220 | SPEC | ||
NEU | 74404024330 | SPEC | |
NEU | 74404032330 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | |
74404041330 | SPEC | ||
NEU | 74404042330 | SPEC | |
74404052330 | SPEC | ||
NEU | 74404054330 | SPEC | |
NEU | 74404063330 | SPEC | |
NEU | 74404064330 | SPEC | |
NEU | 74404084330 | SPEC | |
74404043330A | SPEC | ||
NEU | 74404032470 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | |
74404041470 | SPEC | ||
NEU | 74404042470 | SPEC | |
74404052470 | SPEC | ||
NEU | 74404054470 | SPEC | |
NEU | 74404063470 | SPEC | |
NEU | 74404064470 | SPEC | |
NEU | 74404084470 | SPEC | |
74404043470A | SPEC | ||
74404024470 | SPEC | ||
74404064560 | SPEC | ||
74404052560 | SPEC | ||
74404084560 | SPEC | ||
74404041680 | SPEC | ||
74404052680 | SPEC | ||
NEU | 74404054680 | SPEC | |
NEU | 74404063680 | SPEC | |
NEU | 74404064680 | SPEC | |
NEU | 74404084680 | SPEC | |
NEU | 74404042680 | SPEC | |
74404024680 | SPEC | ||
74404032680 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | ||
74404041101 | SPEC | ||
74404052101 | SPEC | ||
NEU | 74404054101 | SPEC | |
NEU | 74404063101 | SPEC | |
NEU | 74404064101 | SPEC | |
NEU | 74404084101 | SPEC | |
74404043101A | SPEC | ||
NEU | 74404042101 | SPEC | |
74404032101 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | ||
74404086101 | SPEC | ||
NEU | 74404064121 | SPEC | |
NEU | 74404084121 | SPEC | |
74404043151A | SPEC | ||
74404042151 | SPEC | ||
74404064151 | SPEC | ||
74404084151 | SPEC | ||
74404054151 | SPEC | ||
74404086151 | SPEC | ||
74404043221A | SPEC | ||
NEU | 74404042221 | SPEC | |
NEU | 74404064221 | SPEC | |
NEU | 74404084221 | SPEC | |
74404054221 | SPEC | ||
74404086221 | SPEC | ||
NEU | 74404042331 | SPEC | |
NEU | 74404064331 | SPEC | |
NEU | 74404084331 | SPEC | |
74404054331 | SPEC | ||
74404086331 | SPEC | ||
74404043471A | SPEC | ||
74404054471 | SPEC | ||
74404086471 | SPEC | ||
74404054681 | SPEC | ||
74404063681 | SPEC | ||
74404064681 | SPEC | ||
74404084681 | SPEC | ||
74404086681 | SPEC | ||
74404054102 | SPEC | ||
NEU | 74404063102 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | |
74404064102 | SPEC | ||
NEU | 74404084102 | SPEC | |
74404086102 | SPEC | ||
74404086152 | SPEC | ||
74404086222 | SPEC | ||
74404086332 | SPEC | ||
74404086472 | SPEC | ||
74404086682 | SPEC | ||
74404086103 | SPEC |
Muster |
---|
Artikel Nr. | Datenblatt | Simulation | Downloads | L (µH) | IR (A) | ISAT (A) | RDC (mΩ) | fres (MHz) | Design Kit | Muster |
---|
Sortimente
Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:
Videos
Wie man den richtigen Spulentyp (Induktor) auswählt?!
