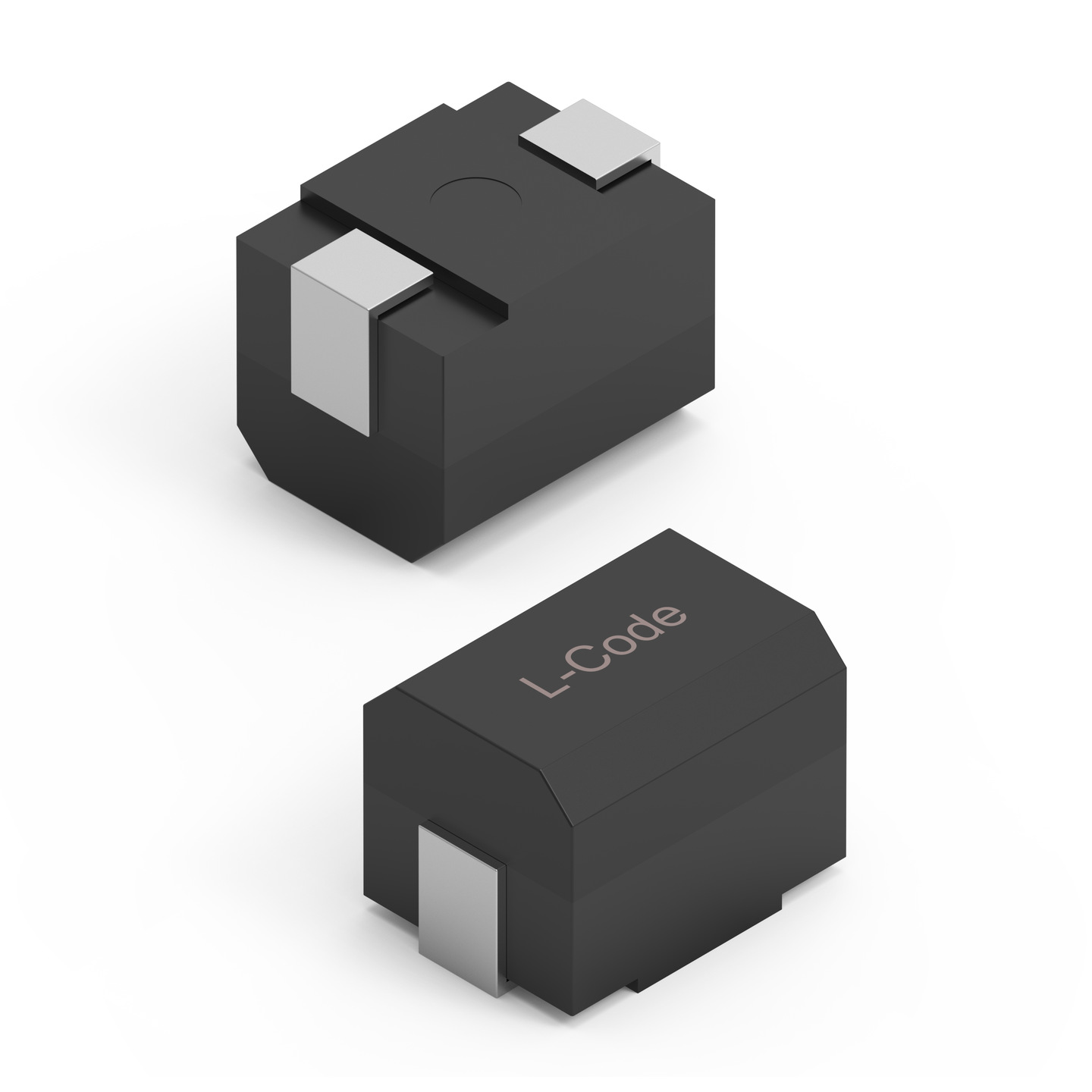

WE-GF SMT-Induktivität

Ungeschirmt

Bauform MaßeL
(mm)
W
(mm)
H
(mm)
Montageart
3225 3.2 2.5 2.2 SMT
4532 4.5 3.2 3.2 SMT

Merkmale

  • Auf Ferrit gewickelte Induktivität
  • Betriebstemperatur: –40 ºC bis +105 ºC
  • Empfohlenes Lötverfahren: Reflow
  • Induktivitätstoleranz 5% auf Anfrage

Anwendung

  • HF-Schaltung wie z.B. Tuner, Transponder
  • HF-Verstärkerschaltungen (Antennenverstärker)
  • Oszillatoren
  • Anpassungsnetzwerke
  • HF-Filterschaltungen

Artikeldaten

Alle
3225
4532
Artikel Nr. Daten­blatt DownloadsL
(µH)
IR
(mA)
RDC max.
(Ω)
Q
(MHz)
fres
(MHz)
MontageartDesign Kit Muster
744766001SPEC
8 Dateien 0.1 450 0.44 28 780 SMT744766
744764002SPEC
8 Dateien 0.22 450 0.32 30 660 SMT744766
7447640027SPEC
8 Dateien 0.27 450 0.36 30 630 SMT
7447640033SPEC
8 Dateien 0.33 450 0.4 30 580 SMT744766
7447660033SPEC
8 Dateien 0.33 450 0.4 30 440 SMT744766
744764003SPEC
8 Dateien 0.39 450 0.45 30 520 SMT
7447660039SPEC
8 Dateien 0.39 450 0.45 30 390 SMT
744764004SPEC
8 Dateien 0.47 450 0.5 30 480 SMT744766
744999
744764005SPEC
8 Dateien 0.56 450 0.55 30 420 SMT
744764006SPEC
8 Dateien 0.68 450 0.6 30 400 SMT744766
7447660068SPEC
8 Dateien 0.68 450 0.6 30 310 SMT744766
7447640082SPEC
8 Dateien 0.82 450 0.65 30 370 SMT
7447660082SPEC
8 Dateien 0.82 450 0.67 30 300 SMT
74476401SPEC
8 Dateien 1 400 0.7 30 340 SMT744766
74476601SPEC
8 Dateien 1 450 0.5 50 275 SMT744766
744764012SPEC
8 Dateien 1.2 390 0.75 30 320 SMT
744766012SPEC
8 Dateien 1.2 430 0.55 50 250 SMT
744764015SPEC
8 Dateien 1.5 370 0.85 30 250 SMT
744766015SPEC
8 Dateien 1.5 410 0.6 50 230 SMT
744764018SPEC
8 Dateien 1.8 350 0.9 30 170 SMT
744766018SPEC
8 Dateien 1.8 390 0.65 50 210 SMT
74476402SPEC
8 Dateien 2.2 320 1 30 100 SMT744766
74476602SPEC
8 Dateien 2.2 380 0.7 50 185 SMT744766
744764027SPEC
8 Dateien 2.7 290 1.1 30 80 SMT
74476403SPEC
8 Dateien 3.3 260 1.2 30 60 SMT744766
74476603SPEC
8 Dateien 3.3 355 0.8 50 155 SMT744766
744764039SPEC
8 Dateien 3.9 250 1.3 30 50 SMT
744766039SPEC
8 Dateien 3.9 330 0.9 50 120 SMT
74476404SPEC
8 Dateien 4.7 220 1.5 30 45 SMT744766
74476604SPEC
8 Dateien 4.7 315 1 50 95 SMT744766
744766056SPEC
8 Dateien 5.6 300 1.1 50 60 SMT
74476406SPEC
8 Dateien 6.8 180 1.8 30 38 SMT744766
74476606SPEC
8 Dateien 6.8 285 1.2 50 35 SMT744766
744766082SPEC
8 Dateien 8.2 270 1.4 50 30 SMT
74476410SPEC
8 Dateien 10 150 2.1 30 32 SMT744766
74476610SPEC
8 Dateien 10 250 1.6 50 25 SMT744766
744764112SPEC
8 Dateien 12 140 2.5 30 28 SMT
744764115SPEC
8 Dateien 15 130 2.8 30 26 SMT
744766115SPEC
8 Dateien 15 200 2.5 50 20 SMT744766
744764118SPEC
8 Dateien 18 120 3.3 30 23 SMT
744766118SPEC
8 Dateien 18 190 2.8 50 19 SMT
744764122SPEC
8 Dateien 22 110 3.7 30 20 SMT744766
744766122SPEC
8 Dateien 22 180 3.2 50 18 SMT744766
744764133SPEC
8 Dateien 33 70 5.6 30 17 SMT744766
744766133SPEC
8 Dateien 33 160 4 50 14 SMT744766
744764139SPEC
8 Dateien 39 65 6.4 30 16 SMT
744764147SPEC
8 Dateien 47 60 7 30 15 SMT744766
744766147SPEC
8 Dateien 47 140 5 50 12 SMT744766
744764156SPEC
8 Dateien 56 55 8 30 14 SMT
744766156SPEC
8 Dateien 56 135 5.5 50 11 SMT
744764168SPEC
8 Dateien 68 50 9 30 12.5 SMT744766
744766168SPEC
8 Dateien 68 130 6 50 10 SMT744766
74476420SPEC
8 Dateien 100 40 11 20 11 SMT744766
74476620SPEC
8 Dateien 100 110 8 40 8.5 SMT744766
744766215SPEC
8 Dateien 150 105 9 40 6 SMT744766
744766218SPEC
8 Dateien 180 100 9.5 40 5.5 SMT
744766220SPEC
8 Dateien 220 100 10 40 5 SMT744766
744766233SPEC
8 Dateien 330 85 14 40 4.5 SMT744766
744766239SPEC
8 Dateien 390 80 18 40 3.5 SMT
74476624SPEC
8 Dateien 470 62 26 40 3.4 SMT744766
74476625SPEC
8 Dateien 560 50 30 40 3 SMT
74476626SPEC
8 Dateien 680 50 30 30 3 SMT744766
74476628SPEC
8 Dateien 820 30 45 25 2.5 SMT
74476630SPEC
8 Dateien 1000 30 50 20 2.5 SMT744766
Artikel Nr. Daten­blatt
744766001SPEC
744764002SPEC
7447640027SPEC
7447640033SPEC
7447660033SPEC
744764003SPEC
7447660039SPEC
744764004SPEC
744764005SPEC
744764006SPEC
7447660068SPEC
7447640082SPEC
7447660082SPEC
74476401SPEC
74476601SPEC
744764012SPEC
744766012SPEC
744764015SPEC
744766015SPEC
744764018SPEC
744766018SPEC
74476402SPEC
74476602SPEC
744764027SPEC
74476403SPEC
74476603SPEC
744764039SPEC
744766039SPEC
74476404SPEC
74476604SPEC
744766056SPEC
74476406SPEC
74476606SPEC
744766082SPEC
74476410SPEC
74476610SPEC
744764112SPEC
744764115SPEC
744766115SPEC
744764118SPEC
744766118SPEC
744764122SPEC
744766122SPEC
744764133SPEC
744766133SPEC
744764139SPEC
744764147SPEC
744766147SPEC
744764156SPEC
744766156SPEC
744764168SPEC
744766168SPEC
74476420SPEC
74476620SPEC
744766215SPEC
744766218SPEC
744766220SPEC
744766233SPEC
744766239SPEC
74476624SPEC
74476625SPEC
74476626SPEC
74476628SPEC
74476630SPEC
Muster
Artikel Nr. Daten­blatt DownloadsL
(µH)
IR
(mA)
RDC max.
(Ω)
Q
(MHz)
fres
(MHz)
MontageartDesign Kit Muster

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:
