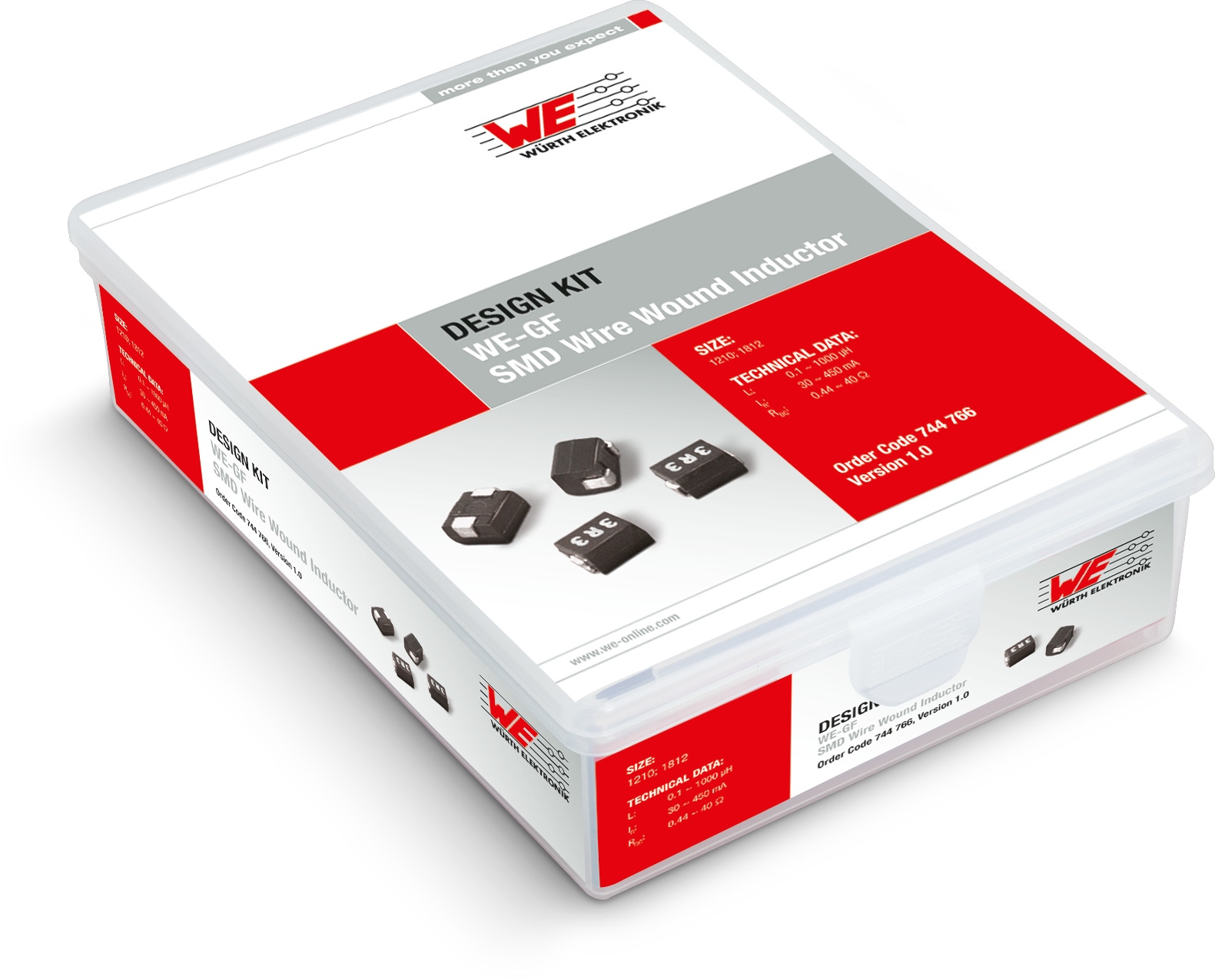

Design Kit WE-GF SMT-Induktivitäten

Inlay herunterladen

Anwendung

HF-Schaltung wie z.B. Tuner, Transponder
HF-Verstärkerschaltungen (Antennenverstärker)
Oszillatoren
Anpassungsnetzwerke
HF-Filterschaltungen

Artikeldaten

Artikeldaten filtern

Artikel in 0 Produktserien anzeigen

Artikel in 0 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Downloads	Status	Produktserie	L (µH)	R_{DC max.} (mΩ)	I_R (mA)	f_res (MHz)	Bauform
744766001	WE-GF SMT-Induktivität, 0.1 µH, 440 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-GF SMT-Induktivität	Induktivität 0.1 µH	Gleichstromwiderstand 440 mΩ	Nennstrom 450 mA	Eigenresonanzfrequenz 780 MHz	Bauform 4532
744764002	WE-GF SMT-Induktivität, 0.22 µH, 320 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-GF SMT-Induktivität	Induktivität 0.22 µH	Gleichstromwiderstand 320 mΩ	Nennstrom 450 mA	Eigenresonanzfrequenz 660 MHz	Bauform 3225
7447640033	WE-GF SMT-Induktivität, 0.33 µH, 400 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-GF SMT-Induktivität	Induktivität 0.33 µH	Gleichstromwiderstand 400 mΩ	Nennstrom 450 mA	Eigenresonanzfrequenz 580 MHz	Bauform 3225
7447660033	WE-GF SMT-Induktivität, 0.33 µH, 400 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-GF SMT-Induktivität	Induktivität 0.33 µH	Gleichstromwiderstand 400 mΩ	Nennstrom 450 mA	Eigenresonanzfrequenz 440 MHz	Bauform 4532
744764004	WE-GF SMT-Induktivität, 0.47 µH, 500 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-GF SMT-Induktivität	Induktivität 0.47 µH	Gleichstromwiderstand 500 mΩ	Nennstrom 450 mA	Eigenresonanzfrequenz 480 MHz	Bauform 3225
744764006	WE-GF SMT-Induktivität, 0.68 µH, 600 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-GF SMT-Induktivität	Induktivität 0.68 µH	Gleichstromwiderstand 600 mΩ	Nennstrom 450 mA	Eigenresonanzfrequenz 400 MHz	Bauform 3225
7447660068	WE-GF SMT-Induktivität, 0.68 µH, 600 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-GF SMT-Induktivität	Induktivität 0.68 µH	Gleichstromwiderstand 600 mΩ	Nennstrom 450 mA	Eigenresonanzfrequenz 310 MHz	Bauform 4532
74476401	WE-GF SMT-Induktivität, 1 µH, 700 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-GF SMT-Induktivität	Induktivität 1 µH	Gleichstromwiderstand 700 mΩ	Nennstrom 400 mA	Eigenresonanzfrequenz 340 MHz	Bauform 3225
74476601	WE-GF SMT-Induktivität, 1 µH, 500 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-GF SMT-Induktivität	Induktivität 1 µH	Gleichstromwiderstand 500 mΩ	Nennstrom 450 mA	Eigenresonanzfrequenz 275 MHz	Bauform 4532
74476402	WE-GF SMT-Induktivität, 2.2 µH, 1000 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-GF SMT-Induktivität	Induktivität 2.2 µH	Gleichstromwiderstand 1000 mΩ	Nennstrom 320 mA	Eigenresonanzfrequenz 100 MHz	Bauform 3225
74476602	WE-GF SMT-Induktivität, 2.2 µH, 700 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-GF SMT-Induktivität	Induktivität 2.2 µH	Gleichstromwiderstand 700 mΩ	Nennstrom 380 mA	Eigenresonanzfrequenz 185 MHz	Bauform 4532
74476403	WE-GF SMT-Induktivität, 3.3 µH, 1200 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-GF SMT-Induktivität	Induktivität 3.3 µH	Gleichstromwiderstand 1200 mΩ	Nennstrom 260 mA	Eigenresonanzfrequenz 60 MHz	Bauform 3225
74476603	WE-GF SMT-Induktivität, 3.3 µH, 800 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-GF SMT-Induktivität	Induktivität 3.3 µH	Gleichstromwiderstand 800 mΩ	Nennstrom 355 mA	Eigenresonanzfrequenz 155 MHz	Bauform 4532
74476404	WE-GF SMT-Induktivität, 4.7 µH, 1500 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-GF SMT-Induktivität	Induktivität 4.7 µH	Gleichstromwiderstand 1500 mΩ	Nennstrom 220 mA	Eigenresonanzfrequenz 45 MHz	Bauform 3225
74476604	WE-GF SMT-Induktivität, 4.7 µH, 1000 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-GF SMT-Induktivität	Induktivität 4.7 µH	Gleichstromwiderstand 1000 mΩ	Nennstrom 315 mA	Eigenresonanzfrequenz 95 MHz	Bauform 4532
74476406	WE-GF SMT-Induktivität, 6.8 µH, 1800 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-GF SMT-Induktivität	Induktivität 6.8 µH	Gleichstromwiderstand 1800 mΩ	Nennstrom 180 mA	Eigenresonanzfrequenz 38 MHz	Bauform 3225
74476606	WE-GF SMT-Induktivität, 6.8 µH, 1200 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-GF SMT-Induktivität	Induktivität 6.8 µH	Gleichstromwiderstand 1200 mΩ	Nennstrom 285 mA	Eigenresonanzfrequenz 35 MHz	Bauform 4532
74476410	WE-GF SMT-Induktivität, 10 µH, 2100 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-GF SMT-Induktivität	Induktivität 10 µH	Gleichstromwiderstand 2100 mΩ	Nennstrom 150 mA	Eigenresonanzfrequenz 32 MHz	Bauform 3225
74476610	WE-GF SMT-Induktivität, 10 µH, 1600 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-GF SMT-Induktivität	Induktivität 10 µH	Gleichstromwiderstand 1600 mΩ	Nennstrom 250 mA	Eigenresonanzfrequenz 25 MHz	Bauform 4532
744766115	WE-GF SMT-Induktivität, 15 µH, 2500 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-GF SMT-Induktivität	Induktivität 15 µH	Gleichstromwiderstand 2500 mΩ	Nennstrom 200 mA	Eigenresonanzfrequenz 20 MHz	Bauform 4532
744764122	WE-GF SMT-Induktivität, 22 µH, 3700 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-GF SMT-Induktivität	Induktivität 22 µH	Gleichstromwiderstand 3700 mΩ	Nennstrom 110 mA	Eigenresonanzfrequenz 20 MHz	Bauform 3225
744766122	WE-GF SMT-Induktivität, 22 µH, 3200 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-GF SMT-Induktivität	Induktivität 22 µH	Gleichstromwiderstand 3200 mΩ	Nennstrom 180 mA	Eigenresonanzfrequenz 18 MHz	Bauform 4532
744764133	WE-GF SMT-Induktivität, 33 µH, 5600 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-GF SMT-Induktivität	Induktivität 33 µH	Gleichstromwiderstand 5600 mΩ	Nennstrom 70 mA	Eigenresonanzfrequenz 17 MHz	Bauform 3225
744766133	WE-GF SMT-Induktivität, 33 µH, 4000 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-GF SMT-Induktivität	Induktivität 33 µH	Gleichstromwiderstand 4000 mΩ	Nennstrom 160 mA	Eigenresonanzfrequenz 14 MHz	Bauform 4532
744764147	WE-GF SMT-Induktivität, 47 µH, 7000 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-GF SMT-Induktivität	Induktivität 47 µH	Gleichstromwiderstand 7000 mΩ	Nennstrom 60 mA	Eigenresonanzfrequenz 15 MHz	Bauform 3225
744766147	WE-GF SMT-Induktivität, 47 µH, 5000 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-GF SMT-Induktivität	Induktivität 47 µH	Gleichstromwiderstand 5000 mΩ	Nennstrom 140 mA	Eigenresonanzfrequenz 12 MHz	Bauform 4532
744764168	WE-GF SMT-Induktivität, 68 µH, 9000 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-GF SMT-Induktivität	Induktivität 68 µH	Gleichstromwiderstand 9000 mΩ	Nennstrom 50 mA	Eigenresonanzfrequenz 12.5 MHz	Bauform 3225
744766168	WE-GF SMT-Induktivität, 68 µH, 6000 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-GF SMT-Induktivität	Induktivität 68 µH	Gleichstromwiderstand 6000 mΩ	Nennstrom 130 mA	Eigenresonanzfrequenz 10 MHz	Bauform 4532
74476420	WE-GF SMT-Induktivität, 100 µH, 11000 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-GF SMT-Induktivität	Induktivität 100 µH	Gleichstromwiderstand 11000 mΩ	Nennstrom 40 mA	Eigenresonanzfrequenz 11 MHz	Bauform 3225
74476620	WE-GF SMT-Induktivität, 100 µH, 8000 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-GF SMT-Induktivität	Induktivität 100 µH	Gleichstromwiderstand 8000 mΩ	Nennstrom 110 mA	Eigenresonanzfrequenz 8.5 MHz	Bauform 4532
744766215	WE-GF SMT-Induktivität, 150 µH, 9000 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-GF SMT-Induktivität	Induktivität 150 µH	Gleichstromwiderstand 9000 mΩ	Nennstrom 105 mA	Eigenresonanzfrequenz 6 MHz	Bauform 4532
744766220	WE-GF SMT-Induktivität, 220 µH, 10000 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-GF SMT-Induktivität	Induktivität 220 µH	Gleichstromwiderstand 10000 mΩ	Nennstrom 100 mA	Eigenresonanzfrequenz 5 MHz	Bauform 4532
744766233	WE-GF SMT-Induktivität, 330 µH, 14000 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-GF SMT-Induktivität	Induktivität 330 µH	Gleichstromwiderstand 14000 mΩ	Nennstrom 85 mA	Eigenresonanzfrequenz 4.5 MHz	Bauform 4532
74476624	WE-GF SMT-Induktivität, 470 µH, 26000 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-GF SMT-Induktivität	Induktivität 470 µH	Gleichstromwiderstand 26000 mΩ	Nennstrom 62 mA	Eigenresonanzfrequenz 3.4 MHz	Bauform 4532
74476626	WE-GF SMT-Induktivität, 680 µH, 30000 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-GF SMT-Induktivität	Induktivität 680 µH	Gleichstromwiderstand 30000 mΩ	Nennstrom 50 mA	Eigenresonanzfrequenz 3 MHz	Bauform 4532
74476630	WE-GF SMT-Induktivität, 1000 µH, 50000 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Produktserie WE-GF SMT-Induktivität	Induktivität 1000 µH	Gleichstromwiderstand 50000 mΩ	Nennstrom 30 mA	Eigenresonanzfrequenz 2.5 MHz	Bauform 4532
