WE-GF SMT-Induktivität

Bauform	Maße	L (mm)	B (mm)	H (mm)	Montageart
3225		3.2	2.5	2.2	SMT

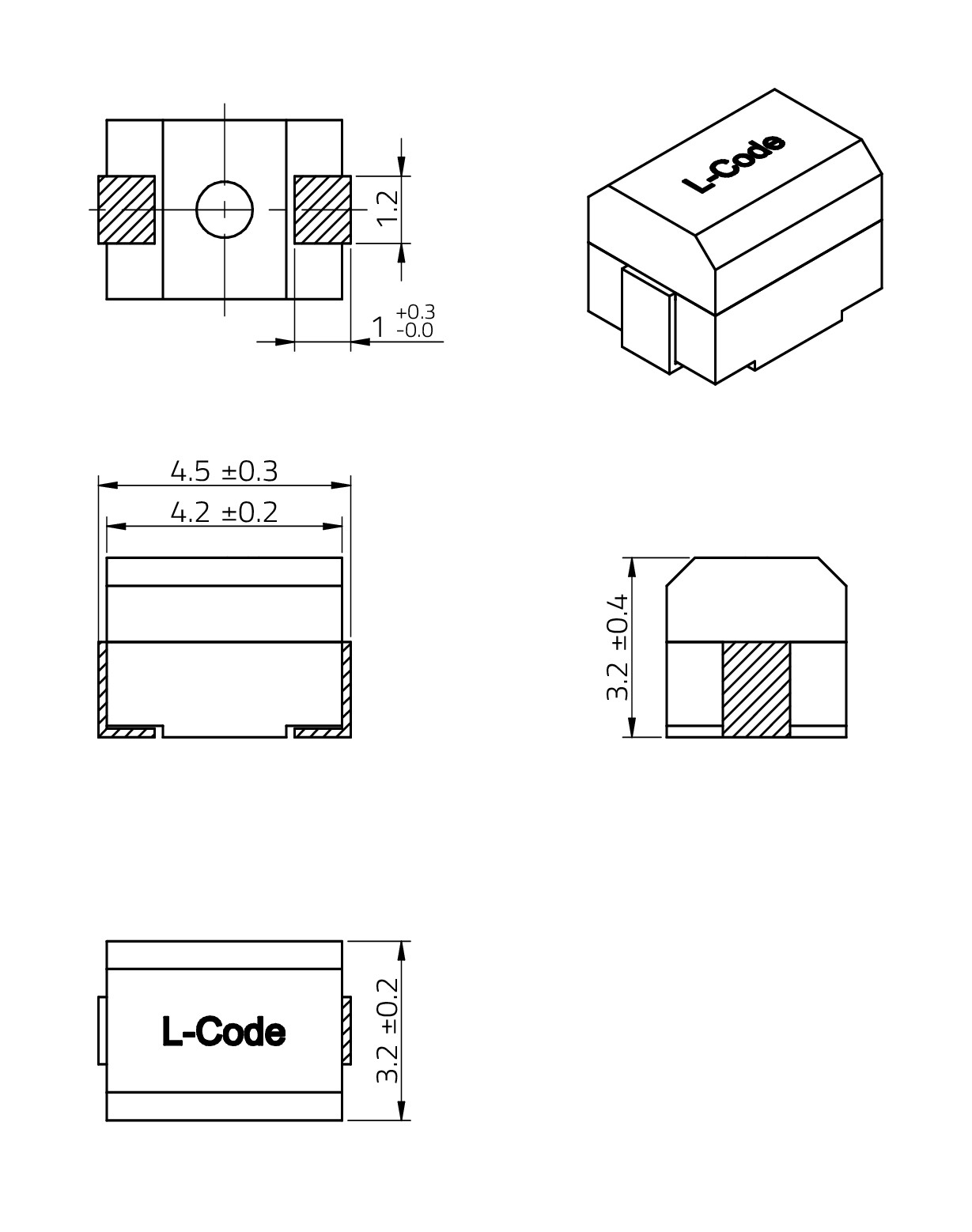

4532		4.5	3.2	3.2	SMT

LTSpice-Dateien

LT

LTSpice_WE-GF (rev22a).zip

|

3 KB

Merkmale

Auf Ferrit gewickelte Induktivität
Betriebstemperatur: –40 ºC bis +105 ºC
Empfohlenes Lötverfahren: Reflow
Induktivitätstoleranz 5% auf Anfrage

Anwendung

HF-Schaltung wie z.B. Tuner, Transponder
HF-Verstärkerschaltungen (Antennenverstärker)
Oszillatoren
Anpassungsnetzwerke
HF-Filterschaltungen

Application Notes

Artikeldaten

Alle

3225

4532

Alle zurücksetzen

Artikeldaten filtern

Artikel in 2 Produktserien anzeigen

Artikel in 2 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Downloads	Status	L (µH)	I_RP,40K (A)	R_{DC max.} (mΩ)	Q (%)	f_res (MHz)	Montageart	Design Kit
744766001	0.1 µH, 2.55 A, 440 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 0.1 µH	Performance Nennstrom 2.55 A	Gleichstromwiderstand 440 mΩ	Güte 28 %	Eigenresonanzfrequenz 780 MHz	Montageart SMT	Design Kit 744766
744764002	0.22 µH, 1.25 A, 320 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 0.22 µH	Performance Nennstrom 1.25 A	Gleichstromwiderstand 320 mΩ	Güte 30 %	Eigenresonanzfrequenz 660 MHz	Montageart SMT	Design Kit 744766
7447640027	0.27 µH, 1.2 A, 360 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 0.27 µH	Performance Nennstrom 1.2 A	Gleichstromwiderstand 360 mΩ	Güte 30 %	Eigenresonanzfrequenz 630 MHz	Montageart SMT	Design Kit –
7447640033	0.33 µH, 1.15 A, 400 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 0.33 µH	Performance Nennstrom 1.15 A	Gleichstromwiderstand 400 mΩ	Güte 30 %	Eigenresonanzfrequenz 580 MHz	Montageart SMT	Design Kit 744766
7447660033	0.33 µH, 1.85 A, 400 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 0.33 µH	Performance Nennstrom 1.85 A	Gleichstromwiderstand 400 mΩ	Güte 30 %	Eigenresonanzfrequenz 440 MHz	Montageart SMT	Design Kit 744766
744764003	0.39 µH, 1.15 A, 450 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 0.39 µH	Performance Nennstrom 1.15 A	Gleichstromwiderstand 450 mΩ	Güte 30 %	Eigenresonanzfrequenz 520 MHz	Montageart SMT	Design Kit –
7447660039	0.39 µH, 1.8 A, 450 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 0.39 µH	Performance Nennstrom 1.8 A	Gleichstromwiderstand 450 mΩ	Güte 30 %	Eigenresonanzfrequenz 390 MHz	Montageart SMT	Design Kit –
744764004	0.47 µH, 1 A, 500 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 0.47 µH	Performance Nennstrom 1 A	Gleichstromwiderstand 500 mΩ	Güte 30 %	Eigenresonanzfrequenz 480 MHz	Montageart SMT	Design Kit 744766
744764005	0.56 µH, 1 A, 550 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 0.56 µH	Performance Nennstrom 1 A	Gleichstromwiderstand 550 mΩ	Güte 30 %	Eigenresonanzfrequenz 420 MHz	Montageart SMT	Design Kit –
744764006	0.68 µH, 0.95 A, 600 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 0.68 µH	Performance Nennstrom 0.95 A	Gleichstromwiderstand 600 mΩ	Güte 30 %	Eigenresonanzfrequenz 400 MHz	Montageart SMT	Design Kit 744766
7447660068	0.68 µH, 1.65 A, 600 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 0.68 µH	Performance Nennstrom 1.65 A	Gleichstromwiderstand 600 mΩ	Güte 30 %	Eigenresonanzfrequenz 310 MHz	Montageart SMT	Design Kit 744766
7447640082	0.82 µH, 0.95 A, 650 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 0.82 µH	Performance Nennstrom 0.95 A	Gleichstromwiderstand 650 mΩ	Güte 30 %	Eigenresonanzfrequenz 370 MHz	Montageart SMT	Design Kit –
7447660082	0.82 µH, 1.6 A, 670 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 0.82 µH	Performance Nennstrom 1.6 A	Gleichstromwiderstand 670 mΩ	Güte 30 %	Eigenresonanzfrequenz 300 MHz	Montageart SMT	Design Kit –
74476401	1 µH, 0.9 A, 700 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 1 µH	Performance Nennstrom 0.9 A	Gleichstromwiderstand 700 mΩ	Güte 30 %	Eigenresonanzfrequenz 340 MHz	Montageart SMT	Design Kit 744766
74476601	1 µH, 1.5 A, 500 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 1 µH	Performance Nennstrom 1.5 A	Gleichstromwiderstand 500 mΩ	Güte 50 %	Eigenresonanzfrequenz 275 MHz	Montageart SMT	Design Kit 744766
744764012	1.2 µH, 0.9 A, 750 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 1.2 µH	Performance Nennstrom 0.9 A	Gleichstromwiderstand 750 mΩ	Güte 30 %	Eigenresonanzfrequenz 320 MHz	Montageart SMT	Design Kit –
744766012	1.2 µH, 1.3 A, 550 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 1.2 µH	Performance Nennstrom 1.3 A	Gleichstromwiderstand 550 mΩ	Güte 50 %	Eigenresonanzfrequenz 250 MHz	Montageart SMT	Design Kit –
744764015	1.5 µH, 0.85 A, 850 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 1.5 µH	Performance Nennstrom 0.85 A	Gleichstromwiderstand 850 mΩ	Güte 30 %	Eigenresonanzfrequenz 250 MHz	Montageart SMT	Design Kit –
744766015	1.5 µH, 1.3 A, 600 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 1.5 µH	Performance Nennstrom 1.3 A	Gleichstromwiderstand 600 mΩ	Güte 50 %	Eigenresonanzfrequenz 230 MHz	Montageart SMT	Design Kit –
744764018	1.8 µH, 0.8 A, 900 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 1.8 µH	Performance Nennstrom 0.8 A	Gleichstromwiderstand 900 mΩ	Güte 30 %	Eigenresonanzfrequenz 170 MHz	Montageart SMT	Design Kit –
744766018	1.8 µH, 1.2 A, 650 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 1.8 µH	Performance Nennstrom 1.2 A	Gleichstromwiderstand 650 mΩ	Güte 50 %	Eigenresonanzfrequenz 210 MHz	Montageart SMT	Design Kit –
74476402	2.2 µH, 0.75 A, 1000 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 2.2 µH	Performance Nennstrom 0.75 A	Gleichstromwiderstand 1000 mΩ	Güte 30 %	Eigenresonanzfrequenz 100 MHz	Montageart SMT	Design Kit 744766
74476602	2.2 µH, 0.95 A, 700 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 2.2 µH	Performance Nennstrom 0.95 A	Gleichstromwiderstand 700 mΩ	Güte 50 %	Eigenresonanzfrequenz 185 MHz	Montageart SMT	Design Kit 744766
744764027	2.7 µH, 0.75 A, 1100 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 2.7 µH	Performance Nennstrom 0.75 A	Gleichstromwiderstand 1100 mΩ	Güte 30 %	Eigenresonanzfrequenz 80 MHz	Montageart SMT	Design Kit –
74476403	3.3 µH, 0.7 A, 1200 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 3.3 µH	Performance Nennstrom 0.7 A	Gleichstromwiderstand 1200 mΩ	Güte 30 %	Eigenresonanzfrequenz 60 MHz	Montageart SMT	Design Kit 744766
74476603	3.3 µH, 0.95 A, 800 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 3.3 µH	Performance Nennstrom 0.95 A	Gleichstromwiderstand 800 mΩ	Güte 50 %	Eigenresonanzfrequenz 155 MHz	Montageart SMT	Design Kit 744766
744764039	3.9 µH, 0.65 A, 1300 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 3.9 µH	Performance Nennstrom 0.65 A	Gleichstromwiderstand 1300 mΩ	Güte 30 %	Eigenresonanzfrequenz 50 MHz	Montageart SMT	Design Kit –
744766039	3.9 µH, 0.9 A, 900 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 3.9 µH	Performance Nennstrom 0.9 A	Gleichstromwiderstand 900 mΩ	Güte 50 %	Eigenresonanzfrequenz 120 MHz	Montageart SMT	Design Kit –
74476404	4.7 µH, 0.6 A, 1500 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 4.7 µH	Performance Nennstrom 0.6 A	Gleichstromwiderstand 1500 mΩ	Güte 30 %	Eigenresonanzfrequenz 45 MHz	Montageart SMT	Design Kit 744766
74476604	4.7 µH, 0.8 A, 1000 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 4.7 µH	Performance Nennstrom 0.8 A	Gleichstromwiderstand 1000 mΩ	Güte 50 %	Eigenresonanzfrequenz 95 MHz	Montageart SMT	Design Kit 744766
744766056	5.6 µH, 0.75 A, 1100 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 5.6 µH	Performance Nennstrom 0.75 A	Gleichstromwiderstand 1100 mΩ	Güte 50 %	Eigenresonanzfrequenz 60 MHz	Montageart SMT	Design Kit –
74476406	6.8 µH, 0.55 A, 1800 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 6.8 µH	Performance Nennstrom 0.55 A	Gleichstromwiderstand 1800 mΩ	Güte 30 %	Eigenresonanzfrequenz 38 MHz	Montageart SMT	Design Kit 744766
74476606	6.8 µH, 0.75 A, 1200 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 6.8 µH	Performance Nennstrom 0.75 A	Gleichstromwiderstand 1200 mΩ	Güte 50 %	Eigenresonanzfrequenz 35 MHz	Montageart SMT	Design Kit 744766
744766082	8.2 µH, 0.7 A, 1400 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 8.2 µH	Performance Nennstrom 0.7 A	Gleichstromwiderstand 1400 mΩ	Güte 50 %	Eigenresonanzfrequenz 30 MHz	Montageart SMT	Design Kit –
74476410	10 µH, 0.5 A, 2100 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 10 µH	Performance Nennstrom 0.5 A	Gleichstromwiderstand 2100 mΩ	Güte 30 %	Eigenresonanzfrequenz 32 MHz	Montageart SMT	Design Kit 744766
74476610	10 µH, 0.7 A, 1600 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 10 µH	Performance Nennstrom 0.7 A	Gleichstromwiderstand 1600 mΩ	Güte 50 %	Eigenresonanzfrequenz 25 MHz	Montageart SMT	Design Kit 744766
744764112	12 µH, 0.45 A, 2500 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 12 µH	Performance Nennstrom 0.45 A	Gleichstromwiderstand 2500 mΩ	Güte 30 %	Eigenresonanzfrequenz 28 MHz	Montageart SMT	Design Kit –
744764115	15 µH, 0.4 A, 2800 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 15 µH	Performance Nennstrom 0.4 A	Gleichstromwiderstand 2800 mΩ	Güte 30 %	Eigenresonanzfrequenz 26 MHz	Montageart SMT	Design Kit –
744766115	15 µH, 0.6 A, 2500 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 15 µH	Performance Nennstrom 0.6 A	Gleichstromwiderstand 2500 mΩ	Güte 50 %	Eigenresonanzfrequenz 20 MHz	Montageart SMT	Design Kit 744766
744764118	18 µH, 0.4 A, 3300 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 18 µH	Performance Nennstrom 0.4 A	Gleichstromwiderstand 3300 mΩ	Güte 30 %	Eigenresonanzfrequenz 23 MHz	Montageart SMT	Design Kit –
744766118	18 µH, 0.6 A, 2800 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 18 µH	Performance Nennstrom 0.6 A	Gleichstromwiderstand 2800 mΩ	Güte 50 %	Eigenresonanzfrequenz 19 MHz	Montageart SMT	Design Kit –
744764122	22 µH, 0.35 A, 3700 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 22 µH	Performance Nennstrom 0.35 A	Gleichstromwiderstand 3700 mΩ	Güte 30 %	Eigenresonanzfrequenz 20 MHz	Montageart SMT	Design Kit 744766
744766122	22 µH, 0.55 A, 3200 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 22 µH	Performance Nennstrom 0.55 A	Gleichstromwiderstand 3200 mΩ	Güte 50 %	Eigenresonanzfrequenz 18 MHz	Montageart SMT	Design Kit 744766
744764133	33 µH, 0.3 A, 5600 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 33 µH	Performance Nennstrom 0.3 A	Gleichstromwiderstand 5600 mΩ	Güte 30 %	Eigenresonanzfrequenz 17 MHz	Montageart SMT	Design Kit 744766
744766133	33 µH, 0.55 A, 4000 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 33 µH	Performance Nennstrom 0.55 A	Gleichstromwiderstand 4000 mΩ	Güte 50 %	Eigenresonanzfrequenz 14 MHz	Montageart SMT	Design Kit 744766
744764139	39 µH, 0.3 A, 6400 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 39 µH	Performance Nennstrom 0.3 A	Gleichstromwiderstand 6400 mΩ	Güte 30 %	Eigenresonanzfrequenz 16 MHz	Montageart SMT	Design Kit –
744764147	47 µH, 0.25 A, 7000 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 47 µH	Performance Nennstrom 0.25 A	Gleichstromwiderstand 7000 mΩ	Güte 30 %	Eigenresonanzfrequenz 15 MHz	Montageart SMT	Design Kit 744766
744766147	47 µH, 0.45 A, 5000 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 47 µH	Performance Nennstrom 0.45 A	Gleichstromwiderstand 5000 mΩ	Güte 50 %	Eigenresonanzfrequenz 12 MHz	Montageart SMT	Design Kit 744766
744764156	56 µH, 0.25 A, 8000 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 56 µH	Performance Nennstrom 0.25 A	Gleichstromwiderstand 8000 mΩ	Güte 30 %	Eigenresonanzfrequenz 14 MHz	Montageart SMT	Design Kit –
744766156	56 µH, 0.45 A, 5500 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 56 µH	Performance Nennstrom 0.45 A	Gleichstromwiderstand 5500 mΩ	Güte 50 %	Eigenresonanzfrequenz 11 MHz	Montageart SMT	Design Kit –
744764168	68 µH, 0.2 A, 9000 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 68 µH	Performance Nennstrom 0.2 A	Gleichstromwiderstand 9000 mΩ	Güte 30 %	Eigenresonanzfrequenz 12.5 MHz	Montageart SMT	Design Kit 744766
744766168	68 µH, 0.4 A, 6000 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 68 µH	Performance Nennstrom 0.4 A	Gleichstromwiderstand 6000 mΩ	Güte 50 %	Eigenresonanzfrequenz 10 MHz	Montageart SMT	Design Kit 744766
74476420	100 µH, 0.2 A, 11000 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1210_2 (rev1).igs \| 1.2 MB STP WE-GF_1210_2 (rev1).stp \| 655 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 100 µH	Performance Nennstrom 0.2 A	Gleichstromwiderstand 11000 mΩ	Güte 20 %	Eigenresonanzfrequenz 11 MHz	Montageart SMT	Design Kit 744766
74476620	100 µH, 0.35 A, 8000 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 100 µH	Performance Nennstrom 0.35 A	Gleichstromwiderstand 8000 mΩ	Güte 40 %	Eigenresonanzfrequenz 8.5 MHz	Montageart SMT	Design Kit 744766
744766215	150 µH, 0.3 A, 9000 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 150 µH	Performance Nennstrom 0.3 A	Gleichstromwiderstand 9000 mΩ	Güte 40 %	Eigenresonanzfrequenz 6 MHz	Montageart SMT	Design Kit 744766
744766218	180 µH, 0.25 A, 9500 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 180 µH	Performance Nennstrom 0.25 A	Gleichstromwiderstand 9500 mΩ	Güte 40 %	Eigenresonanzfrequenz 5.5 MHz	Montageart SMT	Design Kit –
744766220	220 µH, 0.25 A, 10000 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 220 µH	Performance Nennstrom 0.25 A	Gleichstromwiderstand 10000 mΩ	Güte 40 %	Eigenresonanzfrequenz 5 MHz	Montageart SMT	Design Kit 744766
744766233	330 µH, 0.2 A, 14000 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 330 µH	Performance Nennstrom 0.2 A	Gleichstromwiderstand 14000 mΩ	Güte 40 %	Eigenresonanzfrequenz 4.5 MHz	Montageart SMT	Design Kit 744766
744766239	390 µH, 0.2 A, 18000 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 390 µH	Performance Nennstrom 0.2 A	Gleichstromwiderstand 18000 mΩ	Güte 40 %	Eigenresonanzfrequenz 3.5 MHz	Montageart SMT	Design Kit –
74476624	470 µH, 0.2 A, 26000 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 470 µH	Performance Nennstrom 0.2 A	Gleichstromwiderstand 26000 mΩ	Güte 40 %	Eigenresonanzfrequenz 3.4 MHz	Montageart SMT	Design Kit 744766
74476625	560 µH, 0.15 A, 30000 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 560 µH	Performance Nennstrom 0.15 A	Gleichstromwiderstand 30000 mΩ	Güte 40 %	Eigenresonanzfrequenz 3 MHz	Montageart SMT	Design Kit –
74476626	680 µH, 0.15 A, 30000 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 680 µH	Performance Nennstrom 0.15 A	Gleichstromwiderstand 30000 mΩ	Güte 30 %	Eigenresonanzfrequenz 3 MHz	Montageart SMT	Design Kit 744766
74476628	820 µH, 0.15 A, 45000 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 820 µH	Performance Nennstrom 0.15 A	Gleichstromwiderstand 45000 mΩ	Güte 25 %	Eigenresonanzfrequenz 2.5 MHz	Montageart SMT	Design Kit –
74476630	1000 µH, 0.1 A, 50000 mΩ	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-GF (rev26a).IntLib \| 181 KB CDS Cadence_WE-GF (rev26a).zip \| 2.1 MB EAG Eagle_WE-GF (rev26a).lbr \| 56.1 KB KIC KiCad_WE-GF (rev26a).zip \| 969.3 KB ZUK Cadstar_WE-GF (rev21a).zip \| 15.5 KB CAD-Dateien ZIP IGS WE-GF_1812_2 (rev1).igs \| 1.3 MB STP WE-GF_1812_2 (rev1).stp \| 753.9 KB Elektrische Modelle ZIP PSP PSpice_WE-GF (rev22a).zip \| 12 KB SCS Spectre_WE-GF (rev24a).mod \| 14.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 1000 µH	Performance Nennstrom 0.1 A	Gleichstromwiderstand 50000 mΩ	Güte 20 %	Eigenresonanzfrequenz 2.5 MHz	Montageart SMT	Design Kit 744766
