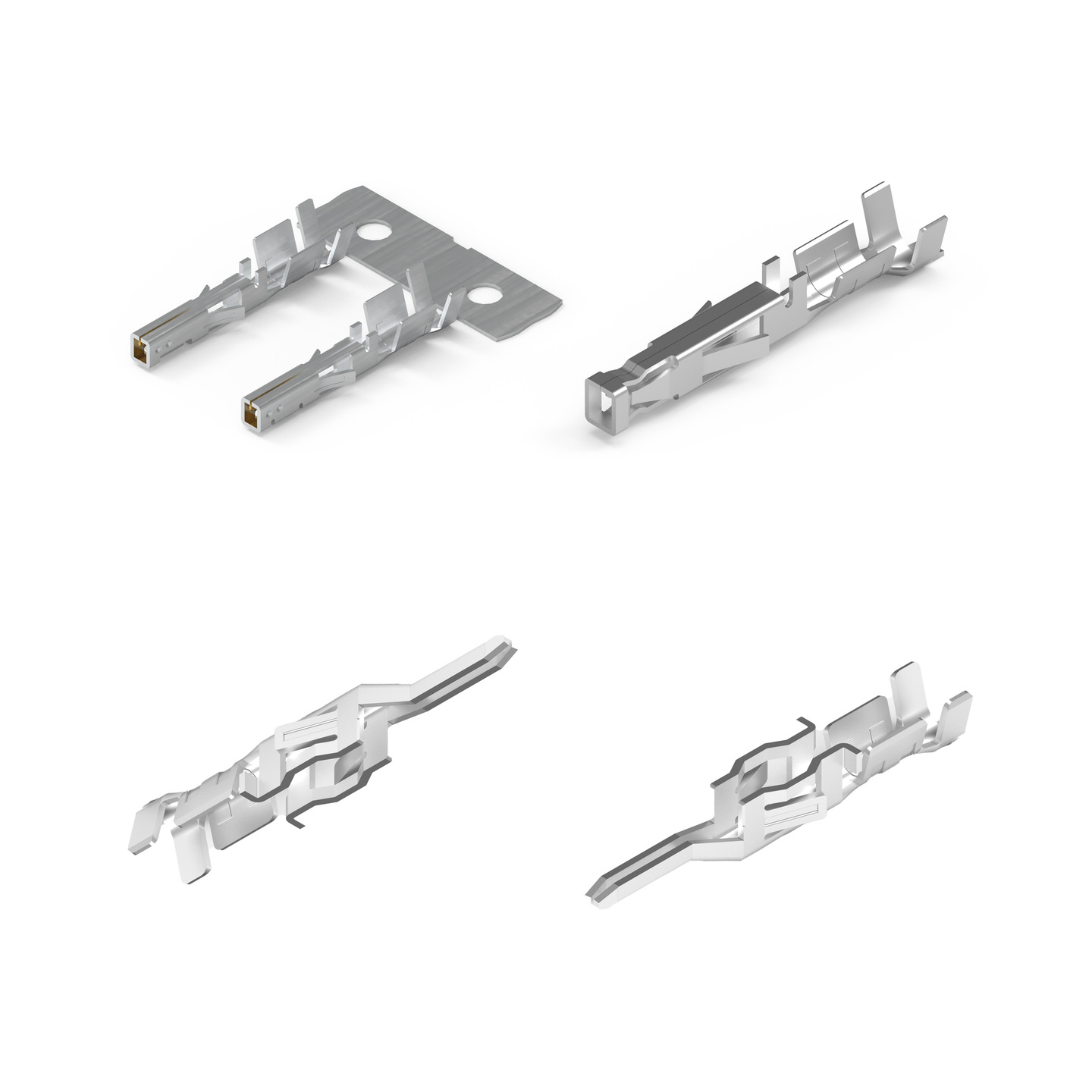

WR-MPC3 Terminal | Elektromechanische Bauelemente | Würth Elektronik Produktkatalog

Merkmale

Rated Current: 5 A
Working Voltage: 250 V
Operating Temperature: -25 °C up to +105 °C
Durability: 25 Mating cycles

Anwendung

Industrial
Home Appliances
Telecommunication

Application Notes

ANE001 Low Force Crimp Contacts
PDF

Artikeldaten

Alle

Male Crimp Terminal

Female Crimp Contact

Female Low Force Crimp Terminal

Female Crimp Terminal

Artikel Nr.	Datenblatt	Downloads	Status	Gender	Option	Typ	Wire Section	Kontaktbeschichtung	I_R (A)	Arbeitsspannung (V (AC))	Kontaktwiderstand (mΩ)	Verpackung	VPE (pcs)	Werkzeuge	Design Kit
66200113722	SPEC	6 Dateien CAD-Dateien ZIP 3D 66200113722_1 (rev1).pdf \| 240.6 KB 3D 662x0113722_1 (rev1).pdf \| 336.9 KB IGS 66200113722 (rev1).igs \| 1.9 MB IGS 662x0113722 (rev1).iges \| 3.1 MB STP 66200113722 (rev1).stp \| 787.6 KB STP 662x0113722 (rev1).stp \| 1.2 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	–	Crimp Terminal	24 to 20 (AWG) 0.205 to 0.518 (mm²)	Zinn	5	250	10	große Rolle	10000	600662401 600300300001	–
66200113722DEC	SPEC	3 Dateien CAD-Dateien ZIP 3D 66200113722DEC_1 (rev1).pdf \| 189.8 KB IGS 66200113722DEC (rev1).iges \| 1.3 MB STP 66200113722DEC (rev1).stp \| 557.3 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	–	Crimp Terminal	24 to 20 (AWG) 0.205 to 0.518 (mm²)	Zinn	5	250	10	Beutel	100	–	662001
66210113722	SPEC	6 Dateien CAD-Dateien ZIP 3D 66210113722_1 (rev1).pdf \| 288.7 KB 3D 662x0113722_1 (rev1).pdf \| 336.9 KB IGS 66210113722 (rev1).iges \| 2.8 MB IGS 662x0113722 (rev1).iges \| 3.1 MB STP 66210113722 (rev1).stp \| 1.1 MB STP 662x0113722 (rev1).stp \| 1.2 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	–	Crimp Terminal	24 to 20 (AWG) 0.205 to 0.518 (mm²)	Zinn	5	250	10	kleine Rolle	1000	600662401 600300300001	–
66200313722	SPEC	3 Dateien CAD-Dateien ZIP 3D 66200313722_1 (rev1).pdf \| 352.1 KB IGS 662x0313722 (rev1).iges \| 4.4 MB STP 662x0313722 (rev1).stp \| 1.8 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	Low Force	Crimp Terminal	24 to 20 (AWG) 0.205 to 0.518 (mm²)	Zinn	5	250	10	große Rolle	10000	600662403 600300300001LF	–
66200313722DEC	SPEC	3 Dateien CAD-Dateien ZIP 3D 66200313722DEC_1 (rev1).pdf \| 204 KB IGS 66200313722DEC (rev1).iges \| 2.2 MB STP 66200313722DEC (rev1).stp \| 873.6 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	Low Force	Crimp Terminal	24 to 20 (AWG) 0.205 to 0.518 (mm²)	Zinn	5	250	10	Beutel	100	600300300001LF	662001
66210313722	SPEC	3 Dateien CAD-Dateien ZIP 3D 66200313722_1 (rev1).pdf \| 352.1 KB IGS 662x0313722 (rev1).iges \| 4.4 MB STP 662x0313722 (rev1).stp \| 1.8 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	Low Force	Crimp Terminal	24 to 20 (AWG) 0.205 to 0.518 (mm²)	Zinn	5	250	10	kleine Rolle	1000	600662403 600300300001LF	–
66200413722	SPEC	3 Dateien CAD-Dateien ZIP 3D 662x0413722_1 (rev1).pdf \| 311.2 KB IGS 662x0413722 (rev1).iges \| 3.1 MB STP 662x0413722 (rev1).stp \| 1.2 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	–	Crimp Terminal	–	Zinn	5	250	10	große Rolle	10000	600662404	–
66210413722	SPEC	8 Dateien CAD-Dateien ZIP 3D 66210413722_1 (rev1).pdf \| 308 KB 3D 662x0413722_1 (rev1).pdf \| 311.2 KB IGS 66210413722 (rev1).iges \| 2.8 MB IGS 662x0413722 (rev1).iges \| 3.1 MB IGS Download_IGES_66210413722 (rev1).iges \| 2.8 MB STP 66210413722 (rev1).stp \| 1.1 MB STP 662x0413722 (rev1).stp \| 1.2 MB STP Download_STP_66210413722 (rev1).stp \| 1.1 MB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	–	Crimp Terminal	30 to 26 (AWG) 0.129 to 0.0509 (mm²)	Zinn	5	250	10	kleine Rolle	1000	600300300001	–
66200413722DEC	SPEC	5 Dateien CAD-Dateien ZIP 3D 66200413722DEC_1 (rev1).pdf \| 176.3 KB IGS 66200413722DEC (rev1).iges \| 1.4 MB IGS Download_IGES_66200413722DEC (rev1).iges \| 1.4 MB STP 66200413722DEC (rev1).stp \| 556.2 KB STP Download_STP_66200413722DEC (rev1).stp \| 556.2 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	–	Crimp Terminal	–	Zinn	5	250	10	Beutel	100	600300300001	662001
66200613722	SPEC	3 Dateien CAD-Dateien ZIP 3D 662x0613722_1 (rev1).pdf \| 354.1 KB IGS 662x0613722 (rev1).iges \| 4.5 MB STP 662x0613722 (rev1).stp \| 1.8 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	Low Force	Crimp Terminal	–	Zinn	5	250	10	große Rolle	10000	600662406 600300300001LF	–
66210613722	SPEC	3 Dateien CAD-Dateien ZIP 3D 66210613722_1 (rev1).pdf \| 353.9 KB IGS 66210613722 (rev1).iges \| 4.5 MB STP 66210613722 (rev1).stp \| 1.8 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	Low Force	Crimp Terminal	–	Zinn	5	250	10	kleine Rolle	1000	600662406 600300300001LF	–
66200613722DEC	SPEC	3 Dateien CAD-Dateien ZIP 3D 66200613722DEC_1 (rev1).pdf \| 195.3 KB IGS 66200613722DEC (rev1).iges \| 2.1 MB STP 66200613722DEC (rev1).stp \| 850 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	Low Force	Crimp Terminal	–	Zinn	5	250	10	Beutel	100	600300300001LF	612690 662001
66200113724	SPEC	3 Dateien CAD-Dateien ZIP 3D 662x0113724_3D (rev1).pdf \| 323.1 KB IGS 662x0113724_IGES (rev1).iges \| 3.1 MB STP Downloads_STP_662x0113724 (rev1).stp \| 905.2 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	–	Crimp Terminal	24 to 20 (AWG) 0.205 to 0.518 (mm²)	selektiv vergoldet	5	250	10	große Rolle	10000	–	–
66200113724DEC	SPEC	3 Dateien CAD-Dateien ZIP 3D 66200113724DEC_3D (rev1).pdf \| 323.1 KB IGS Downloads_IGES_66200113722DEC (rev1).iges \| 1.5 MB STP Downloads_STP_66200113722DEC (rev1).stp \| 424.3 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	–	Crimp Terminal	24 to 20 (AWG) 0.205 to 0.518 (mm²)	selektiv vergoldet	5	250	10	Beutel	100	–	612690
66210113724	SPEC	3 Dateien CAD-Dateien ZIP 3D 66210113724_3D (rev1).pdf \| 323.1 KB IGS 66210113724_IGES (rev1).iges \| 3.1 MB STP Downloads_STP_662x0113724 (rev1).stp \| 905.2 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	–	Crimp Terminal	24 to 20 (AWG) 0.205 to 0.518 (mm²)	selektiv vergoldet	5	250	10	kleine Rolle	1000	–	–
66200213722	SPEC	6 Dateien CAD-Dateien ZIP 3D 66200213722_1 (rev1).pdf \| 185.3 KB 3D 662x0213722_1 (rev1).pdf \| 301.7 KB IGS 66200213722 (rev1).igs \| 2.8 MB IGS 662x0213722 (rev1).iges \| 3.8 MB STP 66200213722 (rev1).stp \| 1.3 MB STP 662x0213722 (rev1).stp \| 1.5 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Männlich	–	Crimp Terminal	24 to 20 (AWG) 0.205 to 0.518 (mm²)	Zinn	5	250	10	große Rolle	10000	600662401 600300300001	–
66200213722DEC	SPEC	3 Dateien CAD-Dateien ZIP 3D 66200213722DEC_1 (rev1).pdf \| 169.5 KB IGS 66200213722DEC (rev1).iges \| 1.8 MB STP 66200213722DEC (rev1).stp \| 715.4 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Männlich	–	Crimp Terminal	24 to 20 (AWG) 0.205 to 0.518 (mm²)	Zinn	5	250	10	Beutel	100	600300300001	612690 662001
66210213722	SPEC	5 Dateien CAD-Dateien ZIP 3D 662x0213722_1 (rev1).pdf \| 301.7 KB IGS 66210213722 (rev1).iges \| 3.8 MB IGS 662x0213722 (rev1).iges \| 3.8 MB STP 66210213722 (rev1).stp \| 1.4 MB STP 662x0213722 (rev1).stp \| 1.5 MB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Männlich	–	Crimp Terminal	24 to 20 (AWG) 0.205 to 0.518 (mm²)	Zinn	5	250	10	kleine Rolle	1000	600662401 600300300001	–
66200513722	SPEC	5 Dateien CAD-Dateien ZIP 3D 66200513722_1 (rev1).pdf \| 293.5 KB 3D 662x0513722_1 (rev1).pdf \| 305.3 KB IGS 662x0513722 (rev1).iges \| 3.8 MB STP 66200513722 (rev1).stp \| 1.4 MB STP 662x0513722 (rev1).stp \| 1.5 MB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Männlich	–	Crimp Terminal	–	Zinn	5	250	10	große Rolle	10000	600662404 600300300001	–
66210513722	SPEC	5 Dateien CAD-Dateien ZIP 3D 662x0513722_1 (rev1).pdf \| 305.3 KB IGS 662x0513722 (rev1).iges \| 3.8 MB IGS 662x0613722 (rev1).iges \| 4.5 MB STP 662x0513722 (rev1).stp \| 1.5 MB STP 662x0613722 (rev1).stp \| 1.8 MB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Männlich	–	Crimp Terminal	–	Zinn	5	250	10	kleine Rolle	1000	600662404 600300300001	–
66200513722DEC	SPEC	4 Dateien CAD-Dateien ZIP 3D 66200513722_DEC_1 (rev1).pdf \| 168.5 KB IGS 66200513722DEC (rev1).iges \| 1.9 MB STP 66200513722DEC (rev1).stp \| 759.6 KB STP 66200513722_DEC (rev1).stp \| 692.8 KB Alle 4 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Männlich	–	Crimp Terminal	–	Zinn	5	250	10	Beutel	100	600300300001	662001
