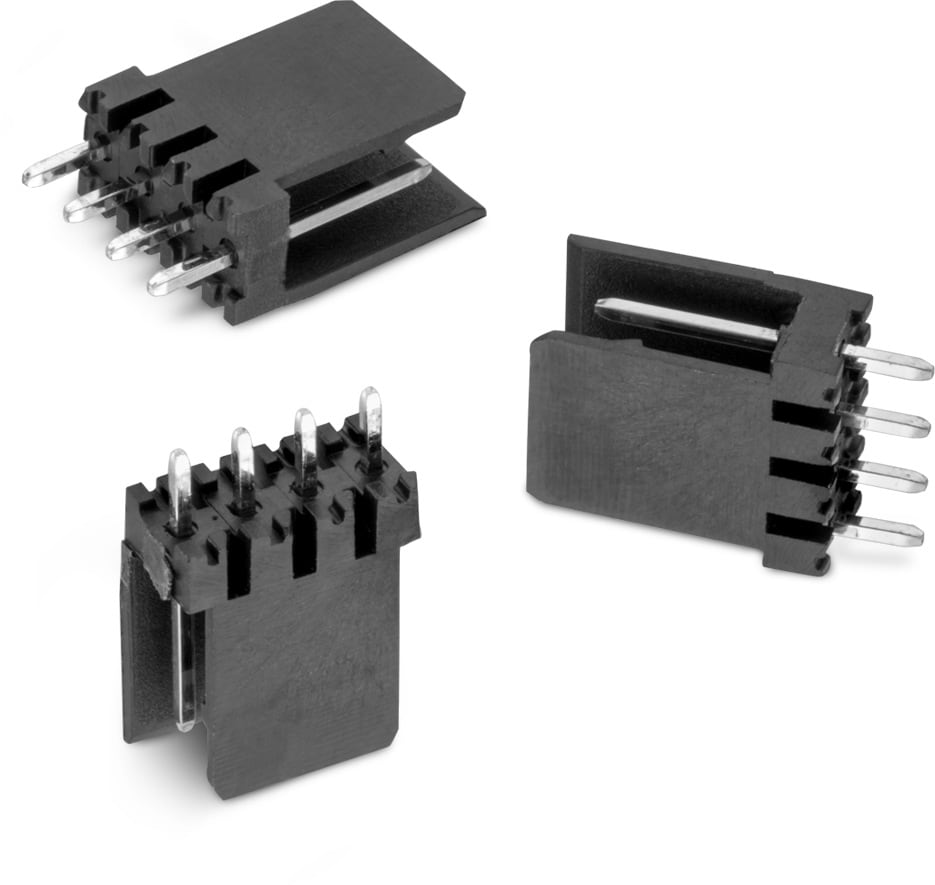

WR-WTB 2.54 mm Male Vertical Shrouded Header

Kind Properties
Raster	2.54 mm
Gender	Männlich
Typ	Vertikal

Material Properties
Isolationsmaterial	PA46
Isolation Brennbarkeitsklasse	UL94 V-0
Farbe	Schwarz
Kontaktmaterial	Phosphorbronze
Kontaktbeschichtung	Zinn

General Information
Betriebstemperatur	-40 bis zu +125 °C
Einhaltung	RoHS
I_{R 1}	3 A
Arbeitsspannung	50 V (AC)
Spannungsfestigkeit	500 V (AC)
Kontaktwiderstand	20 mΩ

Packaging Properties
Verpackung	Karton

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Pins	Raster (mm)	Gender	Typ	Montageart	I_{R 1} (A)	Arbeitsspannung (V (AC))	PCB/Kabel/Panel	Kontaktwiderstand (mΩ)	Tol. R	L (mm)	Verpackung
66100211622	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev22b).IntLib \| 12.3 MB CDS Cadence_WR-WTB (rev22a).zip \| 53 MB EAG Eagle_WR-WTB (rev22a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 66100211622_1 (rev1).pdf \| 50.4 KB IGS 66100211622 (rev1).iges \| 885.2 KB STP 66100211622 (rev1).stp \| 257.7 KB Alle 6 Dateien als ZIP herunterladen ZIP	2	2.54	Männlich	Vertikal	THT	3	50	PCB	20	max.	4.78	Karton
66100311622	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev22b).IntLib \| 12.3 MB CDS Cadence_WR-WTB (rev22a).zip \| 53 MB EAG Eagle_WR-WTB (rev22a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 66100311622_1 (rev1).pdf \| 64.7 KB IGS 66100311622 (rev1).iges \| 1.2 MB STP 66100311622 (rev1).stp \| 346.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	3	2.54	Männlich	Vertikal	THT	3	50	PCB	20	max.	7.32	Karton
66100421622	SPEC	3 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev22b).IntLib \| 12.3 MB CDS Cadence_WR-WTB (rev22a).zip \| 53 MB EAG Eagle_WR-WTB (rev22a).lbr \| 2.3 MB Alle 3 Dateien als ZIP herunterladen ZIP	4	2.54	Männlich	–	–	3	–	–	20	max.	–	Karton
66100411622	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev22b).IntLib \| 12.3 MB CDS Cadence_WR-WTB (rev22a).zip \| 53 MB EAG Eagle_WR-WTB (rev22a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 66100411622_1 (rev1).pdf \| 77.5 KB IGS 66100411622 (rev1).iges \| 1.5 MB STP 66100411622 (rev1).stp \| 428.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	4	2.54	Männlich	Vertikal	THT	3	50	PCB	20	max.	9.86	Karton
66100511622	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev22b).IntLib \| 12.3 MB CDS Cadence_WR-WTB (rev22a).zip \| 53 MB EAG Eagle_WR-WTB (rev22a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 66100511622_1 (rev1).pdf \| 93.3 KB IGS 66100511622 (rev1).iges \| 1.8 MB STP 66100511622 (rev1).stp \| 528.7 KB Alle 6 Dateien als ZIP herunterladen ZIP	5	2.54	Männlich	Vertikal	THT	3	50	PCB	20	max.	12.4	Karton
66100621622	SPEC	3 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev22b).IntLib \| 12.3 MB CDS Cadence_WR-WTB (rev22a).zip \| 53 MB EAG Eagle_WR-WTB (rev22a).lbr \| 2.3 MB Alle 3 Dateien als ZIP herunterladen ZIP	6	2.54	Männlich	–	–	3	–	–	20	max.	–	Karton
66100821622	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev22b).IntLib \| 12.3 MB CDS Cadence_WR-WTB (rev22a).zip \| 53 MB EAG Eagle_WR-WTB (rev22a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 3D_66100821622 (rev1).pdf \| 77.4 KB IGS Download_IGES_66100821622 (rev1).iges \| 1.6 MB STP Download_STP_66100821622 (rev1).stp \| 620.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	8	2.54	Männlich	–	–	3	–	–	20	max.	–	Karton
66100811622	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev22b).IntLib \| 12.3 MB CDS Cadence_WR-WTB (rev22a).zip \| 53 MB EAG Eagle_WR-WTB (rev22a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 66100811622_1 (rev1).pdf \| 111.7 KB IGS 66100811622 (rev1).iges \| 2.2 MB STP 66100811622 (rev1).stp \| 623.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	8	2.54	Männlich	Vertikal	THT	3	50	PCB	20	max.	20.02	Karton
66101021622	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev22b).IntLib \| 12.3 MB CDS Cadence_WR-WTB (rev22a).zip \| 53 MB EAG Eagle_WR-WTB (rev22a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 3D_66101021622 (rev1).pdf \| 94.2 KB IGS Download_IGES_66101021622 (rev1).iges \| 1.9 MB STP Download_STP_66101021622 (rev1).stp \| 733.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	10	2.54	Männlich	–	–	3	–	–	20	max.	–	Karton
66101011622	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev22b).IntLib \| 12.3 MB CDS Cadence_WR-WTB (rev22a).zip \| 53 MB EAG Eagle_WR-WTB (rev22a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 66101011622_1 (rev1).pdf \| 141.3 KB IGS 66101011622 (rev1).iges \| 2.8 MB STP 66101011622 (rev1).stp \| 809.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	10	2.54	Männlich	Vertikal	THT	3	50	PCB	20	max.	25.1	Karton
66101221622	SPEC	3 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev22b).IntLib \| 12.3 MB CDS Cadence_WR-WTB (rev22a).zip \| 53 MB EAG Eagle_WR-WTB (rev22a).lbr \| 2.3 MB Alle 3 Dateien als ZIP herunterladen ZIP	12	2.54	Männlich	–	–	3	–	–	20	max.	–	Karton
66101421622	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev22b).IntLib \| 12.3 MB CDS Cadence_WR-WTB (rev22a).zip \| 53 MB EAG Eagle_WR-WTB (rev22a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 3D_66101421622 (rev1).pdf \| 117.6 KB IGS Download_IGES_66101421622 (rev1).iges \| 2.5 MB STP Download_STP_66101421622 (rev1).stp \| 960.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	14	2.54	Männlich	–	–	3	–	–	20	max.	–	Karton
66101621622	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev22b).IntLib \| 12.3 MB CDS Cadence_WR-WTB (rev22a).zip \| 53 MB EAG Eagle_WR-WTB (rev22a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 3D_66101621622 (rev1).pdf \| 130.5 KB IGS Download_IGES_66101621622 (rev1).iges \| 2.8 MB STP Download_STP_66101621622 (rev1).stp \| 1 MB Alle 6 Dateien als ZIP herunterladen ZIP	16	2.54	Männlich	–	–	3	–	–	20	max.	–	Karton
66102021622	SPEC	3 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev22b).IntLib \| 12.3 MB CDS Cadence_WR-WTB (rev22a).zip \| 53 MB EAG Eagle_WR-WTB (rev22a).lbr \| 2.3 MB Alle 3 Dateien als ZIP herunterladen ZIP	20	2.54	Männlich	–	–	3	–	–	20	max.	–	Karton
66100611622	SPEC	3 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev22b).IntLib \| 12.3 MB CDS Cadence_WR-WTB (rev22a).zip \| 53 MB EAG Eagle_WR-WTB (rev22a).lbr \| 2.3 MB Alle 3 Dateien als ZIP herunterladen ZIP	–	2.54	Männlich	–	–	3	–	–	20	max.	–	Karton
66100711622	SPEC	3 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev22b).IntLib \| 12.3 MB CDS Cadence_WR-WTB (rev22a).zip \| 53 MB EAG Eagle_WR-WTB (rev22a).lbr \| 2.3 MB Alle 3 Dateien als ZIP herunterladen ZIP	–	2.54	Männlich	–	–	3	–	–	20	max.	–	Karton
66100911622	SPEC	3 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev22b).IntLib \| 12.3 MB CDS Cadence_WR-WTB (rev22a).zip \| 53 MB EAG Eagle_WR-WTB (rev22a).lbr \| 2.3 MB Alle 3 Dateien als ZIP herunterladen ZIP	–	2.54	Männlich	–	–	3	–	–	20	max.	–	Karton
66101211622	SPEC	3 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev22b).IntLib \| 12.3 MB CDS Cadence_WR-WTB (rev22a).zip \| 53 MB EAG Eagle_WR-WTB (rev22a).lbr \| 2.3 MB Alle 3 Dateien als ZIP herunterladen ZIP	–	2.54	Männlich	–	–	3	–	–	20	max.	–	Karton
66101411622	SPEC	3 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev22b).IntLib \| 12.3 MB CDS Cadence_WR-WTB (rev22a).zip \| 53 MB EAG Eagle_WR-WTB (rev22a).lbr \| 2.3 MB Alle 3 Dateien als ZIP herunterladen ZIP	–	2.54	Männlich	–	–	3	–	–	20	max.	–	Karton
66101611622	SPEC	3 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev22b).IntLib \| 12.3 MB CDS Cadence_WR-WTB (rev22a).zip \| 53 MB EAG Eagle_WR-WTB (rev22a).lbr \| 2.3 MB Alle 3 Dateien als ZIP herunterladen ZIP	–	2.54	Männlich	–	–	3	–	–	20	max.	–	Karton
