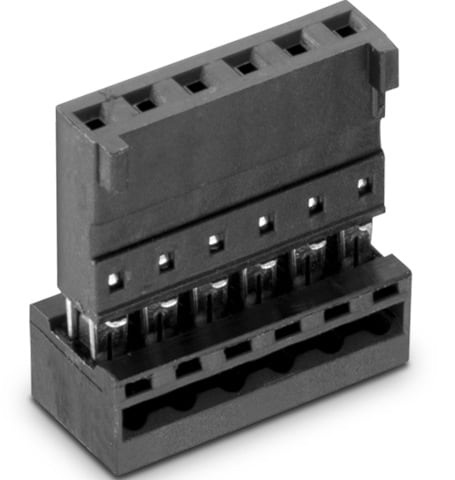

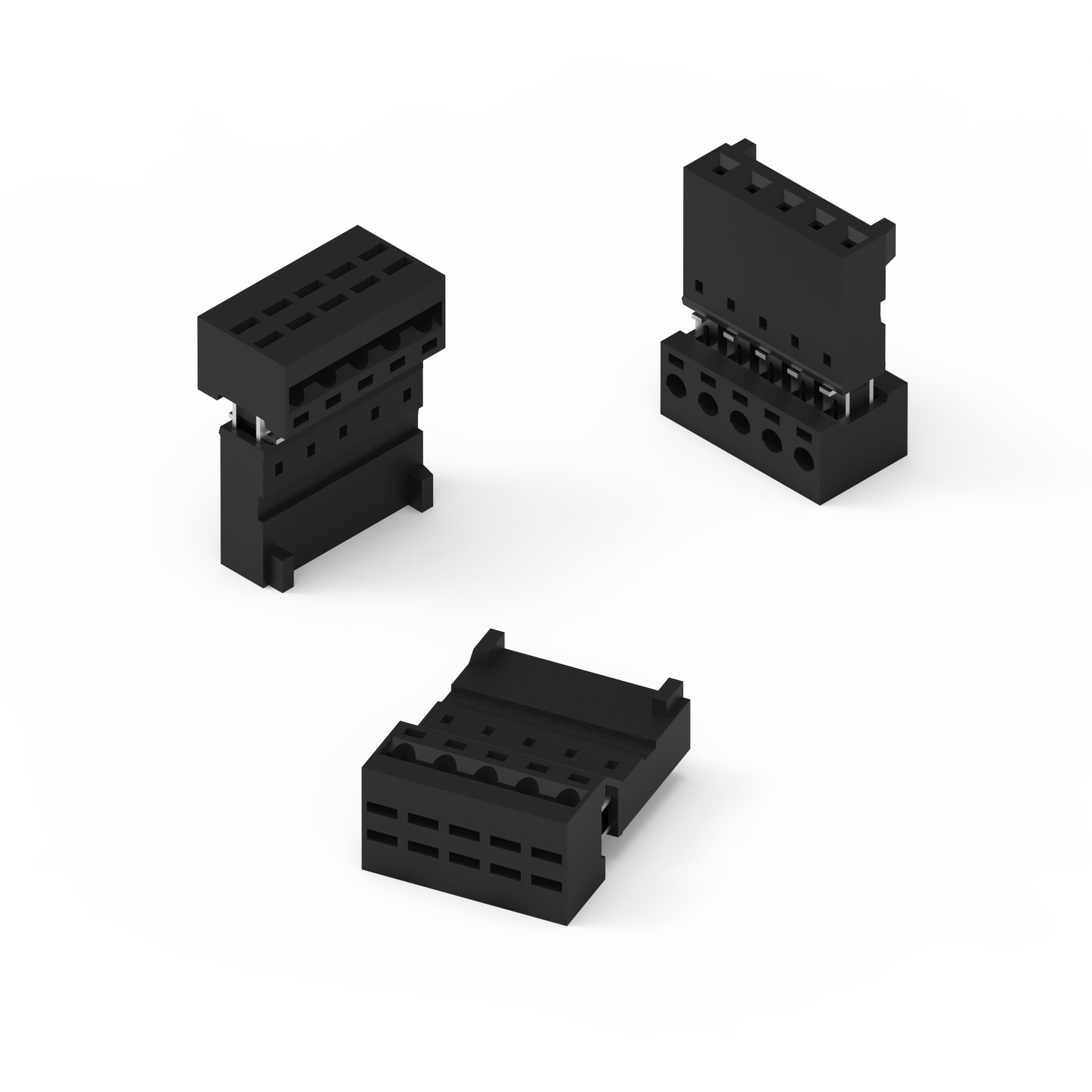

WR-WTB 2.54 mm Female IDC Connector Ribbon Flat Cable AWG 22-24 | Elektromechanische Bauelemente | Würth Elektronik Produktkatalog

: Produkte Referenzdesigns Application Guide

ÜbersichtAlle Produktbereiche ProduktbereichElektromechanische Bauelemente ProduktgruppeSteckverbinder ProduktfamilieWire-to-Board Steckverbinder ProduktunterfamilieWR-WTB Rastermaß2.54 mm Intercom/Autocom ProduktserieWR-WTB 2.54 mm Female IDC Connector Ribbon Flat Cable AWG 22-24

Kind Properties
Raster	2.54 mm
Gender	Weiblich
Typ	Right Angled IDC Receptacle

Material Properties
Isolationsmaterial	PBT
Isolation Brennbarkeitsklasse	UL94 V-0
Farbe	Schwarz
Kontaktmaterial	Phosphorbronze
Kontaktbeschichtung	Zinn

General Information
Betriebstemperatur	-40 bis zu +125 °C
Einhaltung	RoHS
I_{R 1}	3 A
Arbeitsspannung	50 V (AC)
Spannungsfestigkeit	500 V (AC)
Kontaktwiderstand	20 mΩ

Wire Properties
Solid Wire Section (AWG)	22 to 24 (AWG)
Solid Wire Section (Metric)	0.326 to 0.205 (mm²)

Packaging Properties
Verpackung	Tube

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Pins	Raster (mm)	Gender	Typ	I_{R 1} (A)	Arbeitsspannung (V (AC))	PCB/Kabel/Panel	Kontaktwiderstand (mΩ)	Tol. R	L (mm)	Verpackung	Muster
661002152122	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_661002152122 (rev1).pdf \| 270.2 KB IGS Download_IGES_661002152122 (rev1).iges \| 5.3 MB STP Download_STP_661002152122 (rev1).stp \| 1.8 MB Alle 3 Dateien als ZIP herunterladen ZIP	2	2.54	Weiblich	Right Angled IDC Receptacle	3	50	Kabel	20	max.	5.08	Tube
661003152122	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_661003152122 (rev1).pdf \| 270.2 KB IGS Download_IGES_661003152122 (rev1).iges \| 5.3 MB STP Download_STP_661003152122 (rev1).stp \| 1.8 MB Alle 3 Dateien als ZIP herunterladen ZIP	3	2.54	Weiblich	Right Angled IDC Receptacle	3	50	Kabel	20	max.	7.62	Tube
661004152122	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_661004152122 (rev1).pdf \| 350.1 KB IGS Download_IGES_661004152122 (rev1).iges \| 6.9 MB STP Download_STP_661004152122 (rev1).stp \| 2.4 MB Alle 3 Dateien als ZIP herunterladen ZIP	4	2.54	Weiblich	Right Angled IDC Receptacle	3	50	Kabel	20	max.	10.16	Tube
661005152122	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_661005152122 (rev1).pdf \| 437.5 KB IGS Download_IGES_661005152122 (rev1).iges \| 8.5 MB STP Download_STP_661005152122 (rev1).stp \| 2.9 MB Alle 3 Dateien als ZIP herunterladen ZIP	5	2.54	Weiblich	Right Angled IDC Receptacle	3	50	Kabel	20	max.	12.7	Tube
661008152122	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_661008152122 (rev1).pdf \| 767.6 KB IGS Download_IGES_661008152122 (rev1).iges \| 14.7 MB STP Download_STP_661008152122 (rev1).stp \| 5 MB Alle 3 Dateien als ZIP herunterladen ZIP	8	2.54	Weiblich	Right Angled IDC Receptacle	3	50	Kabel	20	max.	20.32	Tube
661010152122	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_661010152122 (rev1).pdf \| 847.7 KB IGS Download_IGES_661010152122 (rev1).iges \| 16.3 MB STP Download_STP_661010152122 (rev1).stp \| 5.6 MB Alle 3 Dateien als ZIP herunterladen ZIP	10	2.54	Weiblich	Right Angled IDC Receptacle	3	50	Kabel	20	max.	25.4	Tube

Artikel Nr.	Datenblatt
661002152122	SPEC
661003152122	SPEC
661004152122	SPEC
661005152122	SPEC
661008152122	SPEC
661010152122	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Pins	Raster (mm)	Gender	Typ	I_{R 1} (A)	Arbeitsspannung (V (AC))	PCB/Kabel/Panel	Kontaktwiderstand (mΩ)	Tol. R	L (mm)	Verpackung	Muster

Gegenstecker

WR-WTB 2.54 mm Male Vertical Shrouded Header

WR-WTB 2.54 mm Male Right Angled Shrouded Header
