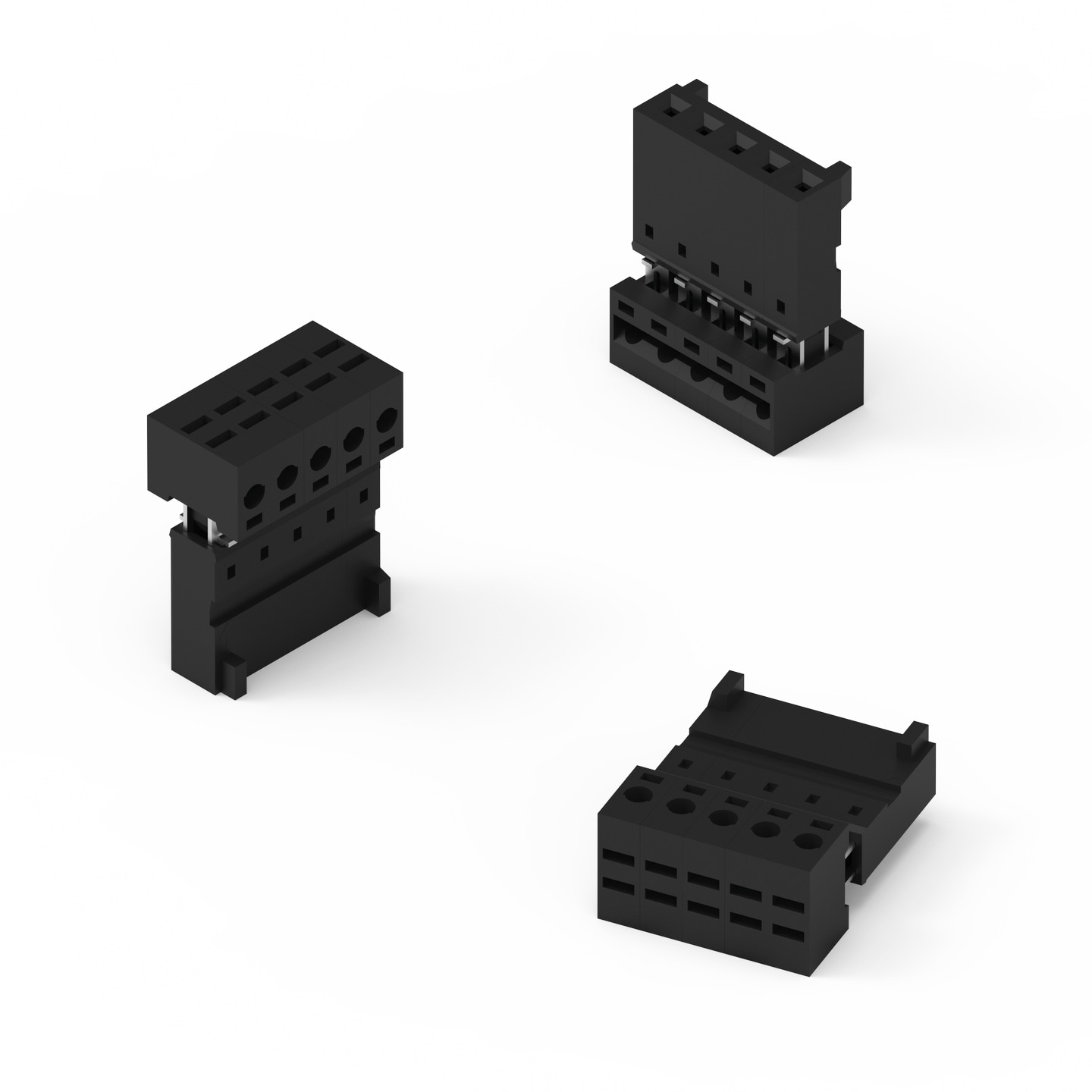

WR-WTB 2.54 mm Female IDC Connector Discrete Wires AWG 28-26

Material Properties
Isolationsmaterial	PBT
Isolation Brennbarkeitsklasse	UL94 V-0
Farbe	Schwarz
Kontaktmaterial	Phosphorbronze
Kontaktbeschichtung	Zinn

General Information
Betriebstemperatur	-40 °C up to +125 °C
Einhaltung	RoHS
I_{R 1}	3 A
Arbeitsspannung	50 V (AC)
Spannungsfestigkeit	500 V (AC)
Kontaktwiderstand	20 mΩ
Raster	2.54 mm
Gender	Weiblich
Typ	Right Angled IDC Receptacle

Wire Properties
Solid Wire Section (AWG)	26 to 28 (AWG)
Solid Wire Section (Metric)	0.129 to 0.0810 (mm²)

Packaging Properties
Verpackung	Stange; Tube

Artikeldaten

	Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Raster (mm)	Gender	Typ	I_{R 1} (A)	Arbeitsspannung (V (AC))	PCB/Kabel/Panel	Kontaktwiderstand (mΩ)	Tol. R	L (mm)	Verpackung	Muster
	661002152022	SPEC	3 Dateien CAD-Dateien ZIP 3D 661002152022_1 (rev1).pdf \| 183.5 KB IGS 661002152022 (rev1).iges \| 3.6 MB STP 661002152022 (rev1).stp \| 1.2 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	2.54	Weiblich	Right Angled IDC Receptacle	3	50	Kabel	20	max.	5.08	Tube
	661003152022	SPEC	3 Dateien CAD-Dateien ZIP 3D 661003152022_1 (rev1).pdf \| 268.4 KB IGS 661003152022 (rev1).iges \| 5.3 MB STP 661003152022 (rev1).stp \| 1.8 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	2.54	Weiblich	Right Angled IDC Receptacle	3	50	Kabel	20	max.	7.62	Tube
	661004152022	SPEC	3 Dateien CAD-Dateien ZIP 3D 661004152022_1 (rev1).pdf \| 351.6 KB IGS 661004152022 (rev1).iges \| 7 MB STP 661004152022 (rev1).stp \| 2.4 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	2.54	Weiblich	Right Angled IDC Receptacle	3	50	Kabel	20	max.	10.16	Tube
	661005152022	SPEC	3 Dateien CAD-Dateien ZIP 3D 661005152022_1 (rev1).pdf \| 436 KB IGS 661005152022 (rev1).iges \| 8.6 MB STP 661005152022 (rev1).stp \| 3 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	2.54	Weiblich	Right Angled IDC Receptacle	3	50	Kabel	20	max.	12.7	Tube
	661006152022	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_661006152022 (rev1).pdf \| 520.8 KB IGS IGES_661006152022 (rev1).iges \| 10.3 MB STP STP_661006152022 (rev1).stp \| 2.1 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	2.54	–	–	3	–	–	20	max.	–	Stange
	661008152022	SPEC	3 Dateien CAD-Dateien ZIP 3D 661008152022_1 (rev1).pdf \| 696.3 KB IGS 661008152022 (rev1).iges \| 13.6 MB STP 661008152022 (rev1).stp \| 4.6 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	2.54	Weiblich	Right Angled IDC Receptacle	3	50	Kabel	20	max.	20.32	Tube
	661010152022	SPEC	3 Dateien CAD-Dateien ZIP 3D 661010152022_1 (rev1).pdf \| 859.2 KB IGS 661010152022 (rev1).iges \| 16.9 MB STP 661010152022 (rev1).stp \| 5.8 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	2.54	Weiblich	Right Angled IDC Receptacle	3	50	Kabel	20	max.	25.4	Tube

	Artikel Nr.	Datenblatt
	661002152022	SPEC
	661003152022	SPEC
	661004152022	SPEC
	661005152022	SPEC
	661006152022	SPEC
	661008152022	SPEC
	661010152022	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Raster (mm)	Gender	Typ	I_{R 1} (A)	Arbeitsspannung (V (AC))	PCB/Kabel/Panel	Kontaktwiderstand (mΩ)	Tol. R	L (mm)	Verpackung	Muster

Gegenstecker

WR-WTB 2.54 mm Male Vertical Shrouded Header

WR-WTB 2.54 mm Male Right Angled Shrouded Header

Zubehör

WR-MM IDC Press & Tools: 600600282800

WR-MM IDC Press & Tools: 600600282801
