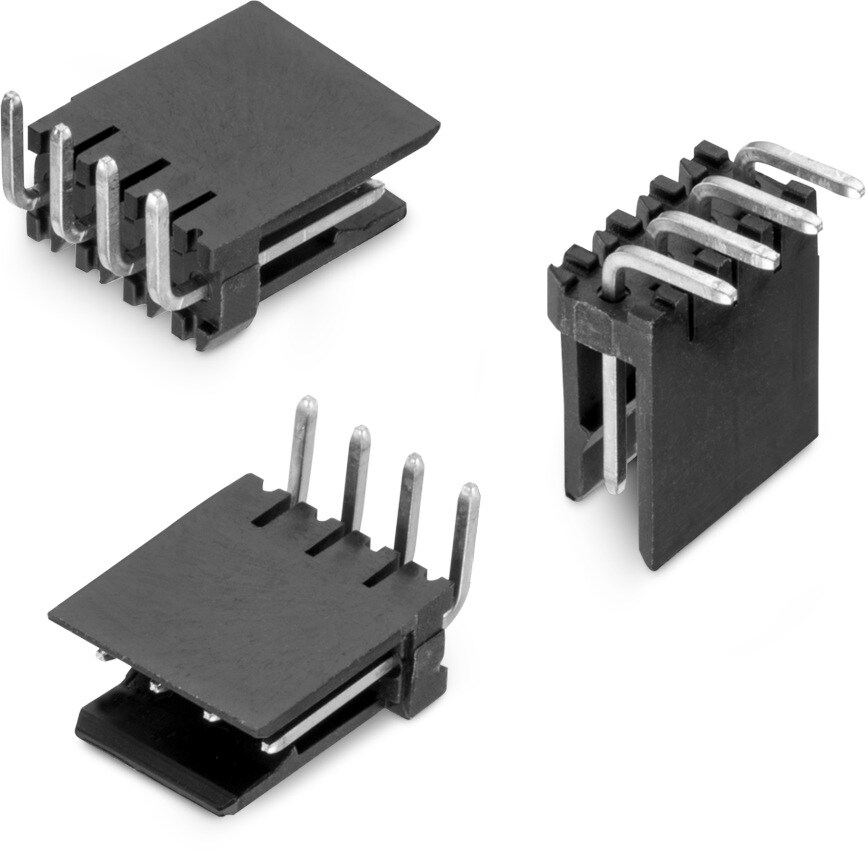

WR-WTB 2.54 mm Male Right Angled Shrouded Header | Elektromechanische Bauelemente | Würth Elektronik Produktkatalog

: Produkte Referenzdesigns Application Guide

ÜbersichtAlle Produktbereiche ProduktbereichElektromechanische Bauelemente ProduktgruppeSteckverbinder ProduktfamilieWire-to-Board Steckverbinder ProduktunterfamilieWR-WTB Rastermaß2.54 mm Intercom/Autocom ProduktserieWR-WTB 2.54 mm Male Right Angled Shrouded Header

Kind Properties
Raster	2.54 mm
Gender	Männlich
Typ	Right Angled

Material Properties
Isolationsmaterial	PA46
Isolation Brennbarkeitsklasse	UL94 V-0
Farbe	Schwarz
Kontaktmaterial	Phosphorbronze
Kontaktbeschichtung	Zinn

General Information
Betriebstemperatur	-40 bis zu +125 °C
Einhaltung	RoHS
I_{R 1}	3 A
Arbeitsspannung	50 V (AC)
Spannungsfestigkeit	500 V (AC)
Kontaktwiderstand	20 mΩ

Packaging Properties
Verpackung	Karton

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Pins	Raster (mm)	Gender	Typ	Montageart	I_{R 1} (A)	Arbeitsspannung (V (AC))	PCB/Kabel/Panel	Kontaktwiderstand (mΩ)	Tol. R	L (mm)	Verpackung	Muster
66100211722	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev22b).IntLib \| 12.3 MB CDS Cadence_WR-WTB (rev22a).zip \| 53 MB EAG Eagle_WR-WTB (rev22a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 66100211722_1 (rev1).pdf \| 54.7 KB IGS 66100211722 (rev1).iges \| 891.2 KB STP 66100211722 (rev1).stp \| 257.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	2	2.54	Männlich	Right Angled	THT	3	50	PCB	20	max.	4.78	Karton
66100311722	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev22b).IntLib \| 12.3 MB CDS Cadence_WR-WTB (rev22a).zip \| 53 MB EAG Eagle_WR-WTB (rev22a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 66100311722_1 (rev1).pdf \| 67.7 KB IGS 66100311722 (rev1).iges \| 1.1 MB STP 66100311722 (rev1).stp \| 336.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	3	2.54	Männlich	Right Angled	THT	3	50	PCB	20	max.	7.32	Karton
66100411722	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev22b).IntLib \| 12.3 MB CDS Cadence_WR-WTB (rev22a).zip \| 53 MB EAG Eagle_WR-WTB (rev22a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 66100411722_1 (rev1).pdf \| 80.4 KB IGS 66100411722 (rev1).iges \| 1.4 MB STP 66100411722 (rev1).stp \| 416.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	4	2.54	Männlich	Right Angled	THT	3	50	PCB	20	max.	9.86	Karton
66100511722	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev22b).IntLib \| 12.3 MB CDS Cadence_WR-WTB (rev22a).zip \| 53 MB EAG Eagle_WR-WTB (rev22a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 66100511722_1 (rev1).pdf \| 94.3 KB IGS 66100511722 (rev1).iges \| 1.7 MB STP 66100511722 (rev1).stp \| 498.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	5	2.54	Männlich	Right Angled	THT	3	50	PCB	20	max.	12.4	Karton
66100811722	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev22b).IntLib \| 12.3 MB CDS Cadence_WR-WTB (rev22a).zip \| 53 MB EAG Eagle_WR-WTB (rev22a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 66100811722_1 (rev1).pdf \| 127 KB IGS 66100811722 (rev1).iges \| 2.4 MB STP 66100811722 (rev1).stp \| 723.5 KB Alle 6 Dateien als ZIP herunterladen ZIP	8	2.54	Männlich	Right Angled	THT	3	50	PCB	20	max.	20.02	Karton
66101011722	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev22b).IntLib \| 12.3 MB CDS Cadence_WR-WTB (rev22a).zip \| 53 MB EAG Eagle_WR-WTB (rev22a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 66101011722_1 (rev1).pdf \| 153.1 KB IGS 66101011722 (rev1).iges \| 2.9 MB STP 66101011722 (rev1).stp \| 886.5 KB Alle 6 Dateien als ZIP herunterladen ZIP	10	2.54	Männlich	Right Angled	THT	3	50	PCB	20	max.	25.1	Karton

Artikel Nr.	Datenblatt
66100211722	SPEC
66100311722	SPEC
66100411722	SPEC
66100511722	SPEC
66100811722	SPEC
66101011722	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Pins	Raster (mm)	Gender	Typ	Montageart	I_{R 1} (A)	Arbeitsspannung (V (AC))	PCB/Kabel/Panel	Kontaktwiderstand (mΩ)	Tol. R	L (mm)	Verpackung	Muster

Gegenstecker

WR-WTB 2.54 mm Female IDC Connector Discrete Wires AWG 22-24

WR-WTB 2.54 mm Female IDC Connector Discrete Wires AWG 28-26

WR-WTB 2.54 mm Female IDC Connector Ribbon Flat Cable AWG 22-24

WR-WTB 2.54 mm Female IDC Connector Ribbon Flat Cable AWG 28-26

WR-WTB 2.54 mm Female Terminal Housing
