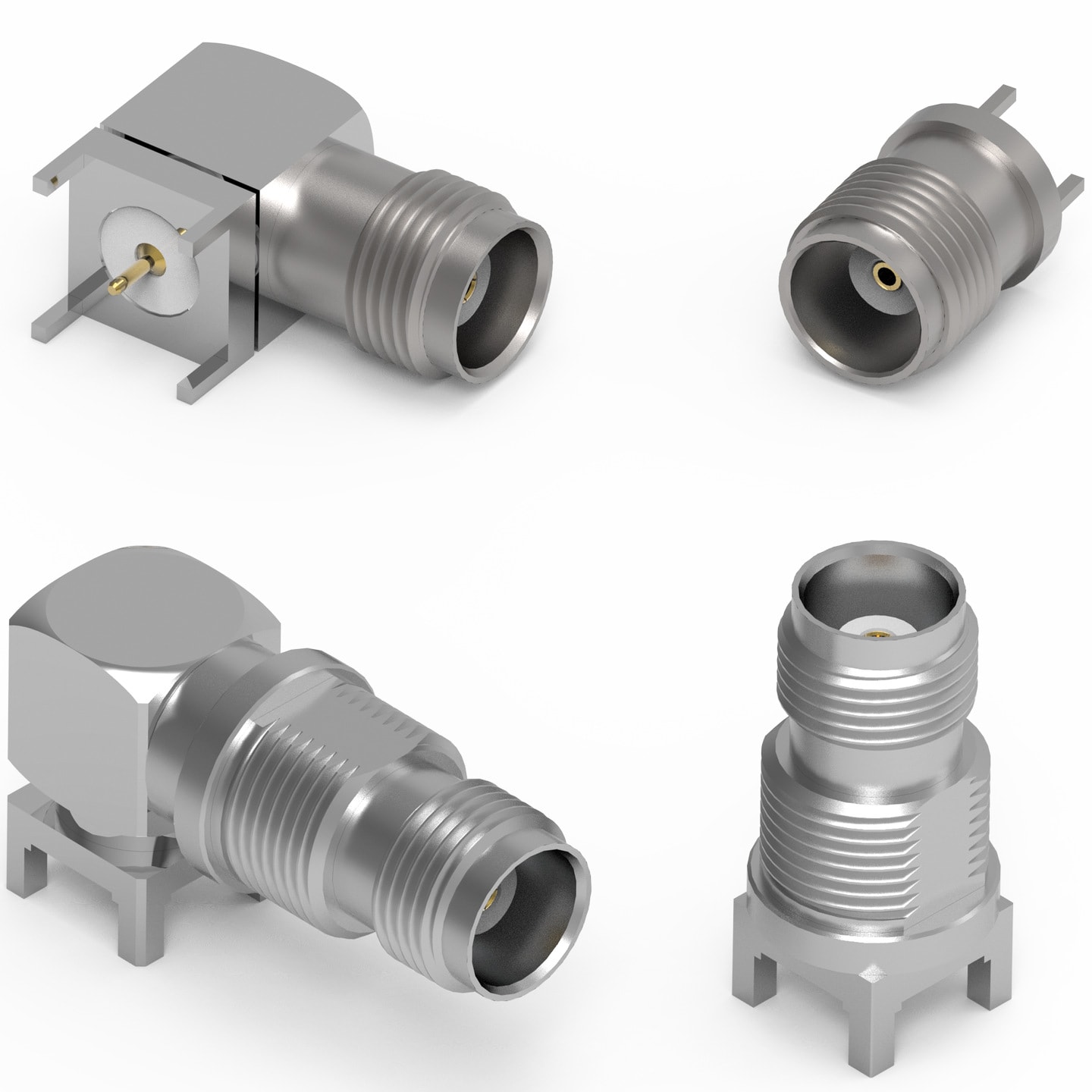

WR-TNC Leiterplattenstecker THT

Bauform	Maße	Montageart
ERW.Abgewinkelte Buchse		THT
ERW.Gerade Buchse		THT

Merkmale

Schnittstelle nach MIL-STD-348
Lebensdauer: 100 Steckzyklen (min.)
Impedanz: 50 Ω
Isolationswiderstand: 5000 MΩ (min.)
Spannungsfestigkeit: 1500 Vrms (min.)
Beschichtung: Nickel und Gold
erbindung: Geschraubt (empfohlen mit Drehmomentschlüssel)

Anwendung

Netzwerk- und Kommunikationstechnik
HF-Test- und Messgeräte
Industrielle Anwendungen
Hochleistungsmaschinen
Außenbereich oder feuchte Umgebung

Application Notes

ANE012 Design Guide für Übertragungsleitungen auf der Leiterplatte zur Kontaktierung von koaxialen Steckverbindern
PDF
ANE022 Koaxialsteckverbinder - Elektrische Leistungsindikatoren
PDF

Artikeldaten

Alle

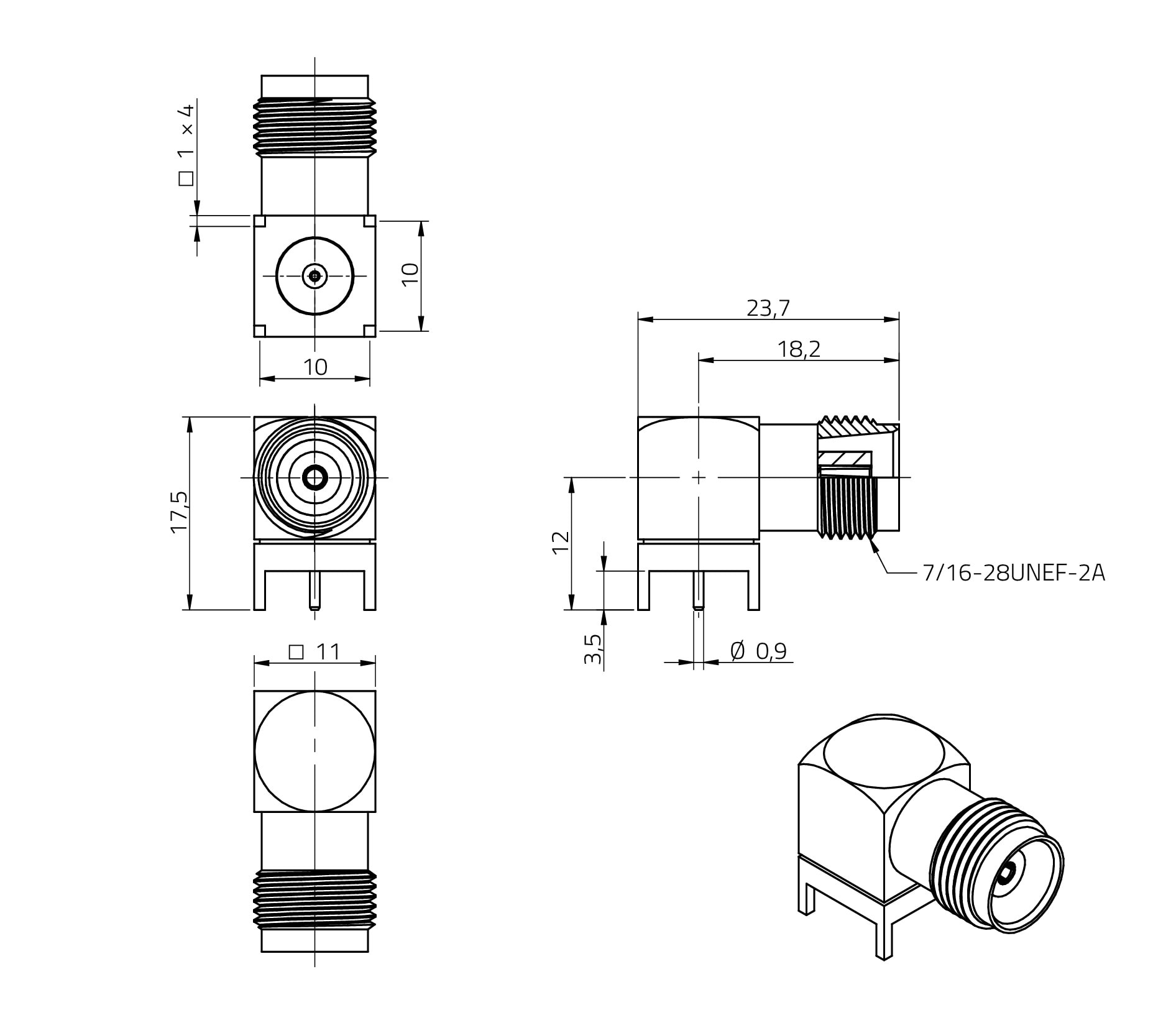

Abgewinkelte Buchse

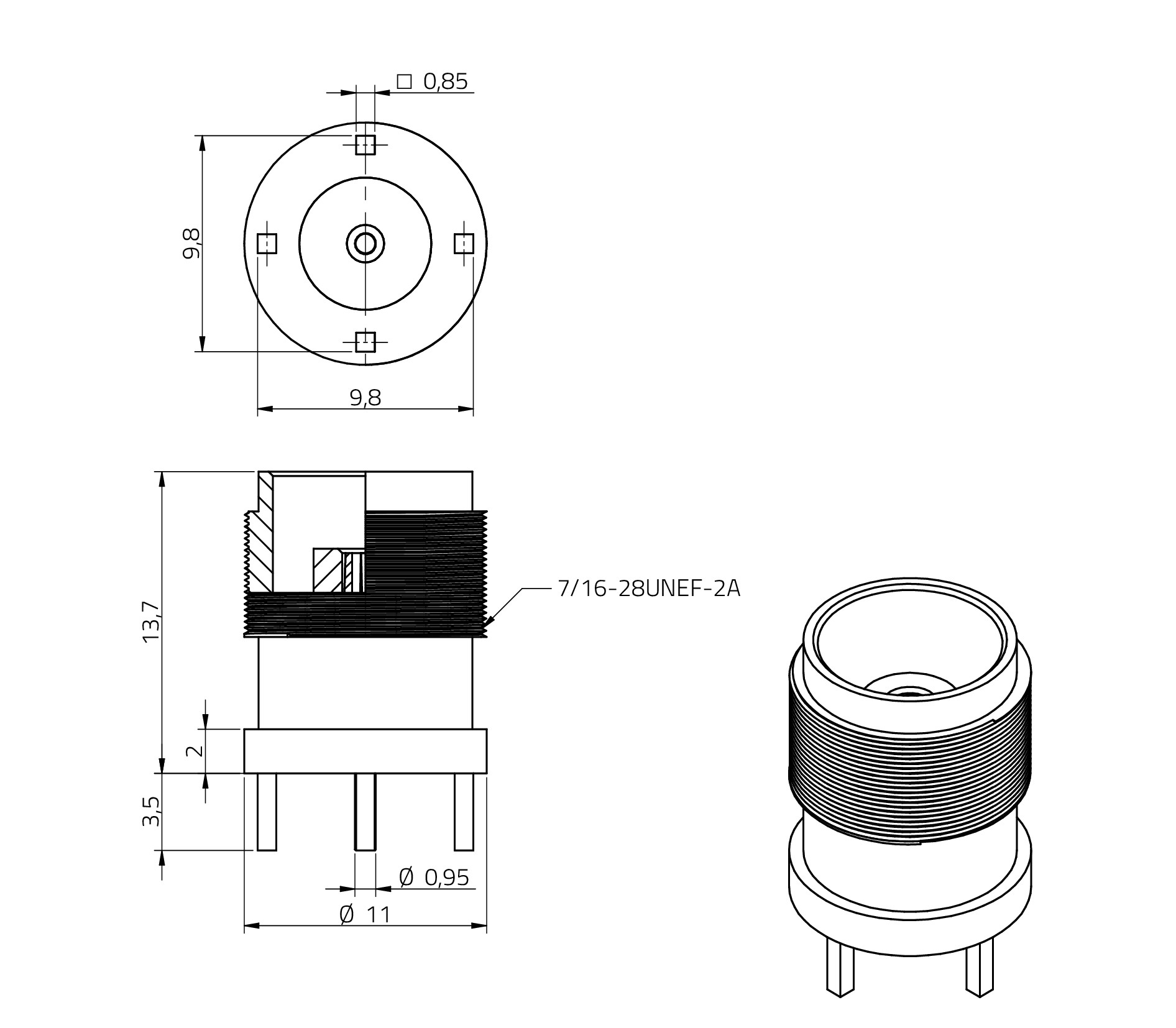

Gerade Buchse

Alle zurücksetzen

Artikeldaten filtern

Artikel in 2 Produktserien anzeigen

Artikel in 2 Produktserien

Alle zurücksetzen

Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN

	Artikel Nr.	Datenblatt	Downloads	Status	Frontplattendicke(mm)	Montageart	Mittelkontakt	Betriebstemperatur	Design Kit	MusterVerfügbarkeit & Muster

Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN
	67011042241505	SPEC4.57 mm, THT, Ø 0,95	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-TNC (rev25a).IntLib \| 796.5 KB CDS Cadence_WR-TNC (rev25a).zip \| 5.5 MB EAG Eagle_WR-TNC (rev25a).lbr \| 30.2 KB KIC KiCad_WR-TNC (rev26a).zip \| 1.1 MB 3D 3D_WERI-ConTNC_67011042241505_3d (rev1).pdf \| 902.8 KB IGS IGS_WERI-ConTNC_67011042241505 (rev1).igs \| 4.2 MB STP STP_WERI-ConTNC_67011042241505 (rev1).stp \| 2.9 MB	Status NeuProdukt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProdukt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Frontplattendicke4.57 mm	MontageartTHT	MittelkontaktØ 0,95	Betriebstemperatur -65 °C up to +165 °C	Design Kit 607701	–Verfügbarkeit prüfen
	67012042221506	SPEC4.57 mm, THT, Ø 0,95	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-TNC (rev25a).IntLib \| 796.5 KB CDS Cadence_WR-TNC (rev25a).zip \| 5.5 MB EAG Eagle_WR-TNC (rev25a).lbr \| 30.2 KB KIC KiCad_WR-TNC (rev26a).zip \| 1.1 MB 3D 3D_WERI-ConTNC_67012042221506_3d (rev1).pdf \| 845.6 KB IGS IGS_WERI-ConTNC_67012042221506 (rev1).igs \| 3.2 MB STP STP_WERI-ConTNC_67012042221506 (rev1).stp \| 2.4 MB	Status NeuProdukt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProdukt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Frontplattendicke4.57 mm	MontageartTHT	MittelkontaktØ 0,95	Betriebstemperatur -65 °C up to +165 °C	Design Kit 607701	–Verfügbarkeit prüfen
	67012002221502	SPEC–, THT, Ø 0.95	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-TNC (rev25a).IntLib \| 796.5 KB CDS Cadence_WR-TNC (rev25a).zip \| 5.5 MB EAG Eagle_WR-TNC (rev25a).lbr \| 30.2 KB KIC KiCad_WR-TNC (rev26a).zip \| 1.1 MB 3D 3D_WERI-ConTNC_67012002221502_3d (rev1).pdf \| 458.7 KB IGS IGS_WERI-ConTNC_67012002221502 (rev1).igs \| 1.1 MB STP STP_WERI-ConTNC_67012002221502 (rev1).stp \| 269.6 KB	Status NeuProdukt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProdukt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	MontageartTHT	MittelkontaktØ 0.95	Betriebstemperatur -65 °C up to +165 °C	Design Kit 607701 630690	–Verfügbarkeit prüfen
	67011002241501	SPEC–, THT, Ø 0.9	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-TNC (rev25a).IntLib \| 796.5 KB CDS Cadence_WR-TNC (rev25a).zip \| 5.5 MB EAG Eagle_WR-TNC (rev25a).lbr \| 30.2 KB KIC KiCad_WR-TNC (rev26a).zip \| 1.1 MB 3D 3D_TNC_67011002241501 (rev1).pdf \| 531.1 KB IGS IGS_TNC_67011002241501 (rev1).igs \| 1.2 MB STP STP_TNC_67011002241501 (rev1).stp \| 541 KB	Status NeuProdukt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProdukt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	MontageartTHT	MittelkontaktØ 0.9	Betriebstemperatur -65 °C up to +165 °C	Design Kit 607701	–Verfügbarkeit prüfen
	67011002241507	SPEC–, THT, Ø 0.96	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-TNC (rev25a).IntLib \| 796.5 KB CDS Cadence_WR-TNC (rev25a).zip \| 5.5 MB EAG Eagle_WR-TNC (rev25a).lbr \| 30.2 KB KIC KiCad_WR-TNC (rev26a).zip \| 1.1 MB 3D 67011002241507_3D (rev1).pdf \| 46.7 KB IGS 67011002241507 (rev1).igs \| 1.1 MB STP 67011002241507 (rev1).stp \| 291.5 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	MontageartTHT	MittelkontaktØ 0.96	Betriebstemperatur -65 °C up to +165 °C	Design Kit –	–Verfügbarkeit prüfen
