WR-TNC TNC Cable Connectors

Bauform	Maße	Montageart

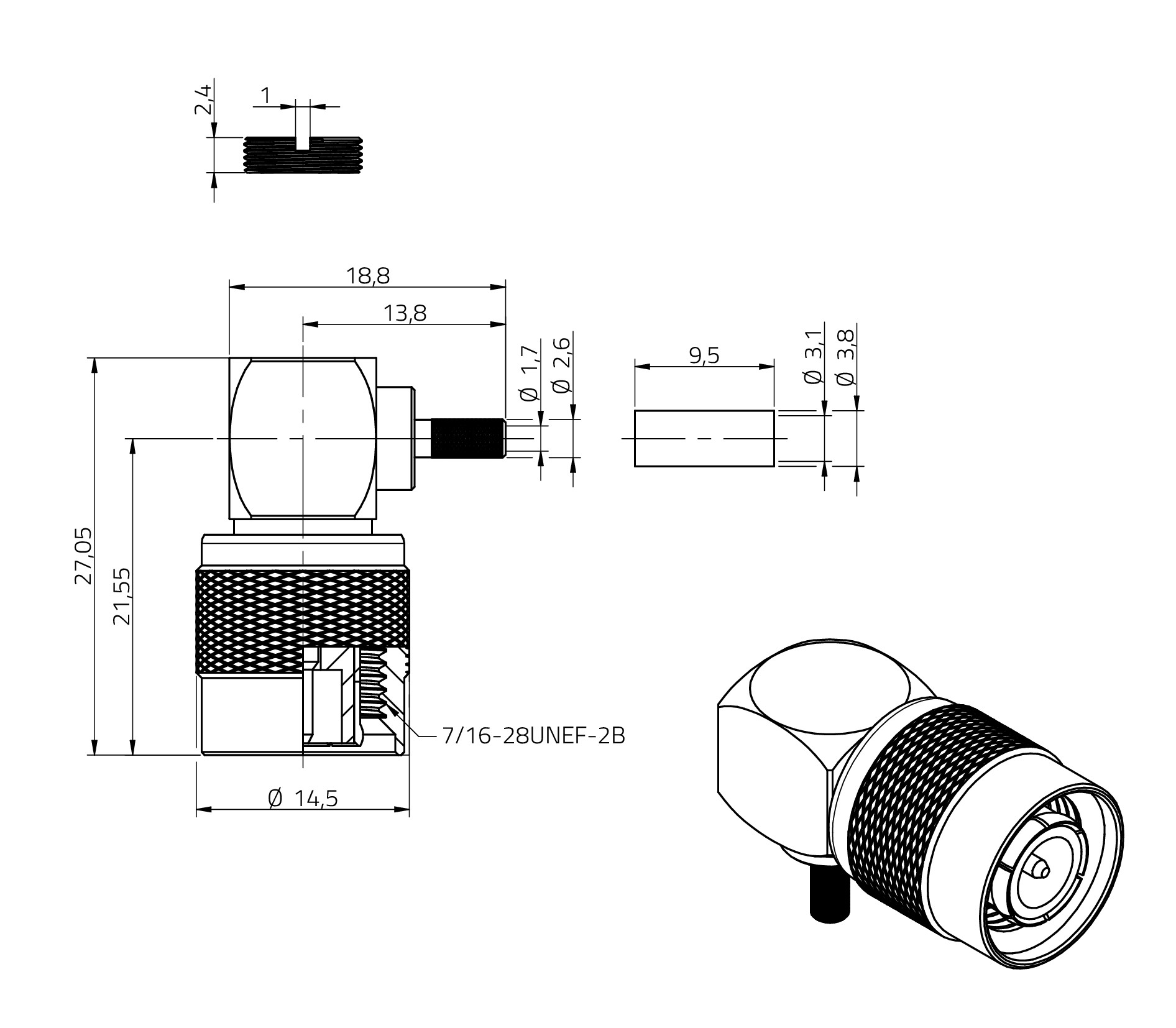

ERW.Right Angle Plug		Crimp

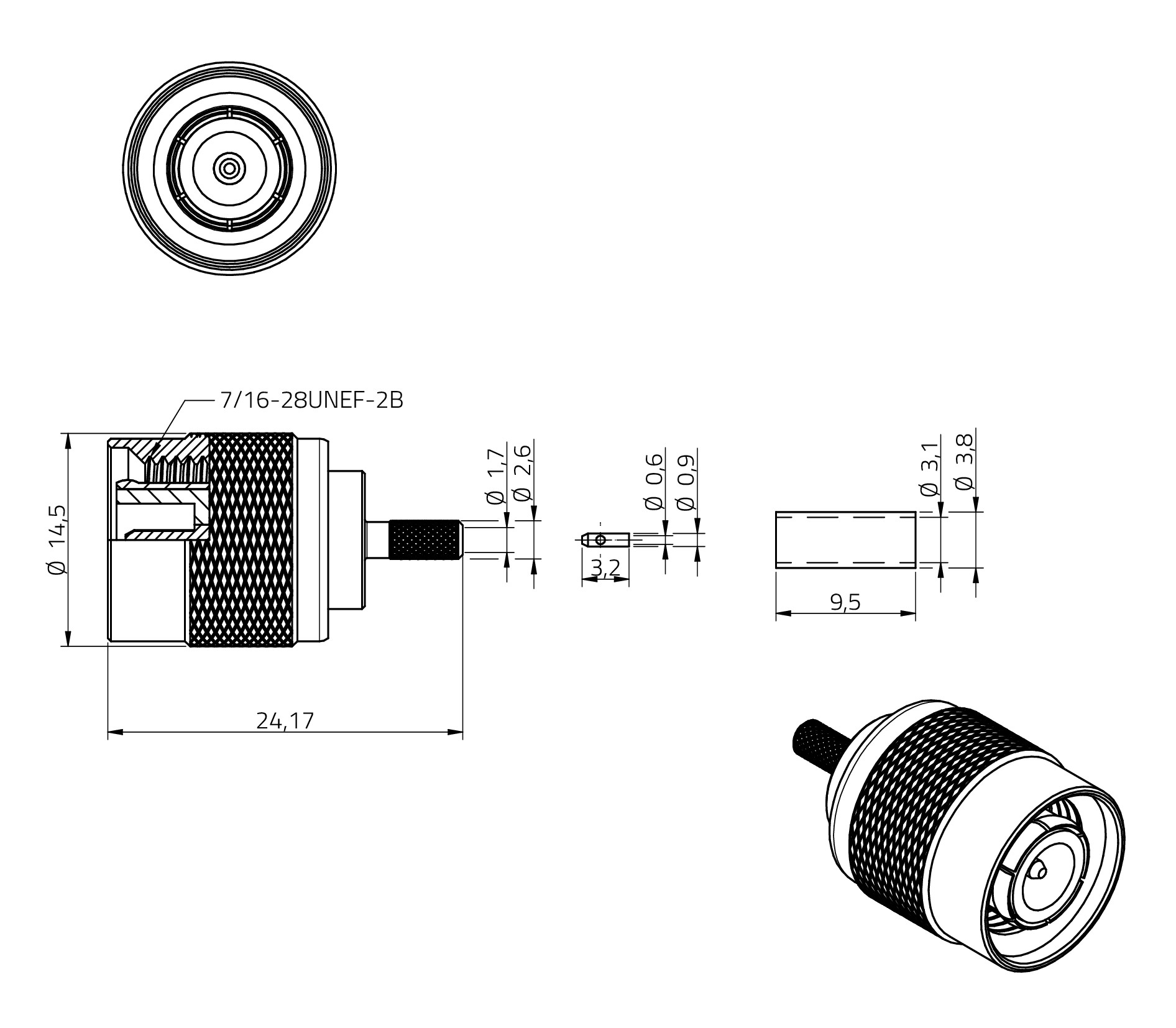

ERW.Straight Plug		Crimp
NEUStraight Jack		Crimp
NEUStraight Bulkhead Jack		Crimp

Merkmale

Interface: MIL-STD-348
Mating Cycle: 500 Cycles
Impedance: 50Ω
Insulation Resistance: 5000MΩ(min.)
Withstanding Voltage 1500Vrms(min.)
Plating: Nickel and Gold
Mating: Screw (Recommended by torque wrench tool)

Anwendung

Network and communications
RF Test and measurement equipment
Industrial applications
High power machinery
Outdoor or humidity environment

Application Notes

Artikeldaten

Alle

Right Angle Plug

Straight Plug

Straight Jack

Straight Bulkhead Jack

Alle zurücksetzen

Artikeldaten filtern

Artikel in 4 Produktserien anzeigen

Artikel in 4 Produktserien

Alle zurücksetzen

	Artikel Nr.	Datenblatt	Manual	Downloads	Status	Kabel	Kabeltyp	f	Montageart	Mittelkontakt	Betriebstemperatur	Design Kit	MusterVerfügbarkeit & Muster
	67036026210320	SPECRG174/188/316, Flexibel, DC~6 GHz	Manual	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_WERI_ConTNC_67036026210320_3d (rev1).pdf \| 4 MB IGS IGS_WERI_ConTNC_67036026210320 (rev1).igs \| 46.6 MB STP STP_WERI_ConTNC_67036026210320 (rev1).stp \| 23.3 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	KabelRG174/188/316	KabeltypFlexibel	FrequenzbereichDC~6 GHz	MontageartCrimp	–	Betriebstemperatur -40 °C up to +100 °C	Design Kit 630690	–Verfügbarkeit prüfen
	67036026212420	SPECRG58, Flexibel, DC~1 GHz	Manual	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_WERI_ConTNC_67036026212420_3d (rev1).pdf \| 4 MB IGS IGS_WERI_ConTNC_67036026212420 (rev1).igs \| 47.1 MB STP STP_WERI_ConTNC_67036026212420 (rev1).stp \| 25.5 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	KabelRG58	KabeltypFlexibel	FrequenzbereichDC~1 GHz	MontageartCrimp	–	Betriebstemperatur -40 °C up to +100 °C	Design Kit –	–Verfügbarkeit prüfen
	67045026510320	SPECRG174/188/316, Flexibel, DC~6 GHz	Manual	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_WERI_ConTNC_67045026510320_3d (rev1).pdf \| 3.2 MB IGS IGS_WERI_ConTNC_67045026510320 (rev1).igs \| 35.9 MB STP STP_WERI_ConTNC_67045026510320 (rev1).stp \| 14.4 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	KabelRG174/188/316	KabeltypFlexibel	FrequenzbereichDC~6 GHz	MontageartCrimp	MittelkontaktØ 0,6	Betriebstemperatur -40 °C up to +100 °C	Design Kit –	–Verfügbarkeit prüfen
	67046026212420	SPECRG58, Flexibel, DC~1 GHz	Manual	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_WERI_ConTNC_67046026212420_3d (rev1).pdf \| 3.3 MB IGS IGS_WERI_ConTNC_67046026212420 (rev1).igs \| 35.1 MB STP STP_WERI_ConTNC_67046026212420 (rev1).stp \| 12.3 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	KabelRG58	KabeltypFlexibel	FrequenzbereichDC~1 GHz	MontageartCrimp	MittelkontaktØ 1,1	Betriebstemperatur -40 °C up to +100 °C	Design Kit –	–Verfügbarkeit prüfen
	67025022510320	SPECRG174/316/188, Flexibel, DC~6 GHz	Manual	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_ConTNC_67025022510320 (rev1).pdf \| 1.3 MB IGS IGS_ConTNC_67025022510320 (rev1).igs \| 17.7 MB STP STP_ConTNC_67025022510320 (rev1).stp \| 8.3 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	KabelRG174/316/188	KabeltypFlexibel	FrequenzbereichDC~6 GHz	MontageartCrimp	MittelkontaktØ 0,6	Betriebstemperatur -65 °C up to +165 °C	Design Kit –	–Verfügbarkeit prüfen
	67026022410120	SPECRG58/141/LL195, Flexibel, DC~6 GHz	Manual	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_ConTNC_67026022410120 (rev1).pdf \| 683.2 KB IGS IGS_ConTNC_67026022410120 (rev1).igs \| 9.7 MB STP STP_ConTNC_67026022410120 (rev1).stp \| 3.7 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	KabelRG58/141/LL195	KabeltypFlexibel	FrequenzbereichDC~6 GHz	MontageartCrimp	MittelkontaktØ 1,05	Betriebstemperatur -65 °C up to +165 °C	Design Kit –	–Verfügbarkeit prüfen
	67025522510320	SPECRG174/316/188, Flexibel, DC~6 GHz	Manual	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_ConTNC_67025522510320 (rev1).pdf \| 2.8 MB IGS IGS_ConTNC_67025522510320 (rev1).igs \| 37.9 MB STP STP_ConTNC_67025522510320 (rev1).stp \| 15.7 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	KabelRG174/316/188	KabeltypFlexibel	FrequenzbereichDC~6 GHz	MontageartCrimp	MittelkontaktØ 0,6	Betriebstemperatur -65 °C up to +165 °C	Design Kit –	–Verfügbarkeit prüfen
	67026522410120	SPECRG58/141/LL195, Flexibel, DC~6 GHz	Manual	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_ConTNC_67026522410120 (rev1).pdf \| 2.6 MB IGS IGS_ConTNC_67026522410120 (rev1).igs \| 33.7 MB STP STP_ConTNC_67026522410120 (rev1).stp \| 13.8 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	KabelRG58/141/LL195	KabeltypFlexibel	FrequenzbereichDC~6 GHz	MontageartCrimp	MittelkontaktØ 1,05	Betriebstemperatur -65 °C up to +165 °C	Design Kit –	–Verfügbarkeit prüfen
	67025522510420	SPECRG178/RG196, Flexibel, DC~4 GHz	Manual	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_ConTNC_67025522510420 (rev1).pdf \| 1.3 MB IGS IGS_ConTNC_67025522510420 (rev1).igs \| 5 MB STP STP_ConTNC_67025522510420 (rev1).stp \| 2.4 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	KabelRG178/RG196	KabeltypFlexibel	FrequenzbereichDC~4 GHz	MontageartCrimp	MittelkontaktØ 0,4	Betriebstemperatur -65 °C up to +165 °C	Design Kit –	–Verfügbarkeit prüfen
	67025522512120	SPEC1.13, Flexibel, DC~6 GHz	Manual	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_ConTNC_67025522512120 (rev1).pdf \| 896.6 KB IGS IGS_ConTNC_67025522512120 (rev1).igs \| 5.3 MB STP STP_ConTNC_67025522512120 (rev1).stp \| 2.7 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kabel1.13	KabeltypFlexibel	FrequenzbereichDC~6 GHz	MontageartCrimp	MittelkontaktØ 0,4	Betriebstemperatur -65 °C up to +165 °C	Design Kit –	–Verfügbarkeit prüfen
	67025522512220	SPEC1.32, Flexibel, DC~6 GHz	Manual	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_ConTNC_67025522512220 (rev1).pdf \| 1.4 MB IGS IGS_ConTNC_67025522512220 (rev1).igs \| 5.3 MB STP STP_ConTNC_67025522512220 (rev1).stp \| 2.5 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kabel1.32	KabeltypFlexibel	FrequenzbereichDC~6 GHz	MontageartCrimp	MittelkontaktØ 0,4	Betriebstemperatur -65 °C up to +165 °C	Design Kit –	–Verfügbarkeit prüfen
	67025522512320	SPEC1.37, Flexibel, DC~6 GHz	Manual	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_ConTNC_67025522512320 (rev1).pdf \| 1.4 MB IGS IGS_ConTNC_67025522512320 (rev1).igs \| 5.3 MB STP STP_ConTNC_67025522512320 (rev1).stp \| 2.7 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kabel1.37	KabeltypFlexibel	FrequenzbereichDC~6 GHz	MontageartCrimp	MittelkontaktØ 0,4	Betriebstemperatur -65 °C up to +165 °C	Design Kit –	–Verfügbarkeit prüfen

Gegenstecker

WR-TNC TNC PCB Connectors

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Coaxial Solutions
