WL-STCW SMT Phototransistor Chip Waterclear

Bauform	Maße	L (mm)	W (mm)	H (mm)	Montageart

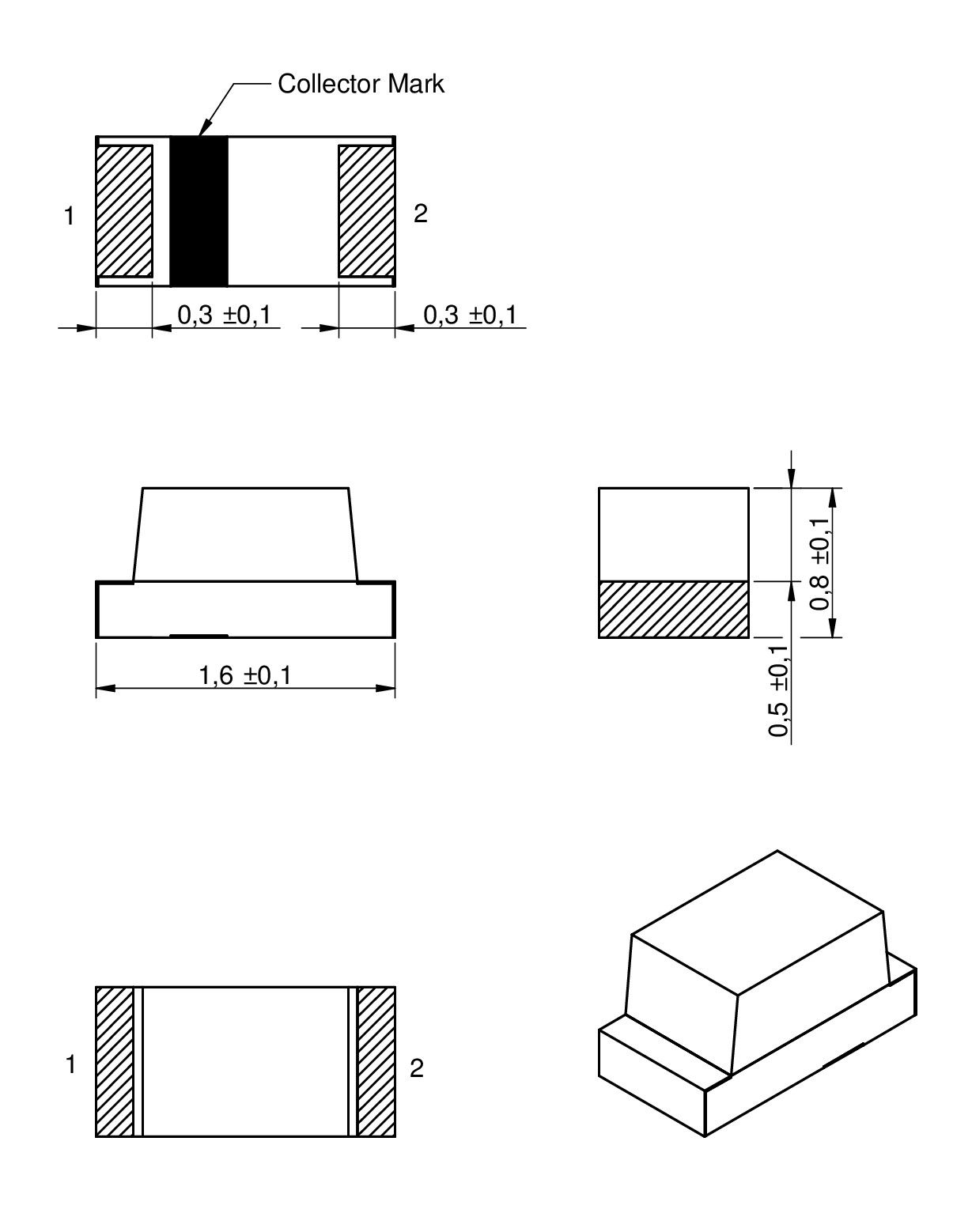

0603		1.6	0.8	0.8	SMT
0805		2	1.3	0.8	-
1206		3.2	1.6	1.1	-

Merkmale

Kleine Standardbauform
Perfekt in Kombination mit IR und sichtbaren Emitter
Hohe Zuverlässigkeit
Hohe Empfindlichkeit

Anwendung

Sicherheitssysteme
Zähler
IR Datenübertragung
Encoder

Artikeldaten

Alle

0603

0805

1206

	Artikel Nr.	Datenblatt	Simulation	Downloads	Status	λ_{Peak typ.} (nm)	λ_min. (nm)	λ_max. (nm)	I_{CE.P min.} (mA)	I_{CE.P typ.} (mA)	I_{CEO.Dark max.} (nA)	Chiptechnologie	2θ_{50% typ.} (°)	Muster
	1540601NBA500	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument		5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-STCW (rev22b).IntLib \| 132 KB CDS Cadence_WL-STCW (rev20a).zip \| 546.1 KB EAG Eagle_WL-STCW (rev22a).lbr \| 21.4 KB CAD-Dateien ZIP IGS Download_IGS_1540601NBA500 (rev1).igs \| 574.3 KB STP Download_STP_1540601NBA500 (rev1).stp \| 175.8 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	940	400	1100	0.9	1.6	100	Si	150
	1541201NBA300	SPEC		5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-STCW (rev22b).IntLib \| 132 KB CDS Cadence_WL-STCW (rev20a).zip \| 546.1 KB EAG Eagle_WL-STCW (rev22a).lbr \| 21.4 KB CAD-Dateien ZIP IGS Downloads_IGS_1541201NBA300 (rev1).igs \| 942.9 KB STP Download_STEP_1541201NBA300 (rev1).stp \| 238.8 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	940	400	1100	0.1	1	100	Si	130
	1540801NBA300	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument		5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-STCW (rev22b).IntLib \| 132 KB CDS Cadence_WL-STCW (rev20a).zip \| 546.1 KB EAG Eagle_WL-STCW (rev22a).lbr \| 21.4 KB CAD-Dateien ZIP IGS Download_IGS_1540801NBA300 (rev1).igs \| 876.8 KB STP Download_STEP_1540801NBA300 (rev1).stp \| 249.2 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	940	400	1100	0.1	1	100	Si	130

	Artikel Nr.	Datenblatt	Simulation
	1540601NBA500	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
	1541201NBA300	SPEC
	1540801NBA300	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument

Muster

	Artikel Nr.	Datenblatt	Simulation	Downloads	Status	λ_{Peak typ.} (nm)	λ_min. (nm)	λ_max. (nm)	I_{CE.P min.} (mA)	I_{CE.P typ.} (mA)	I_{CEO.Dark max.} (nA)	Chiptechnologie	2θ_{50% typ.} (°)	Muster
