WL-SISW SMT Infrared Sideview LED Waterclear

Bauform	Maße	L (mm)	B (mm)	H (mm)	Montageart

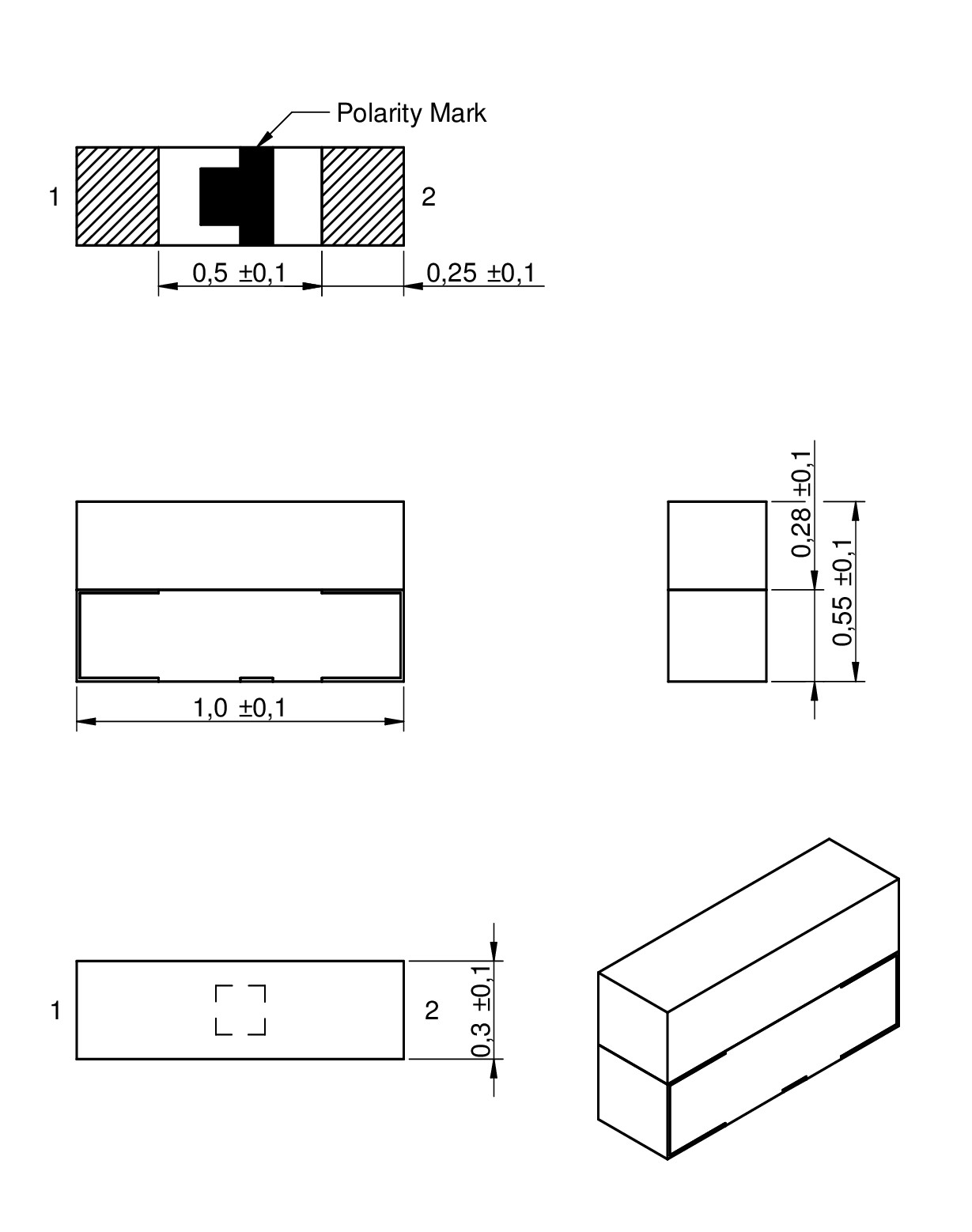

0402		1	0.3	0.55	SMT

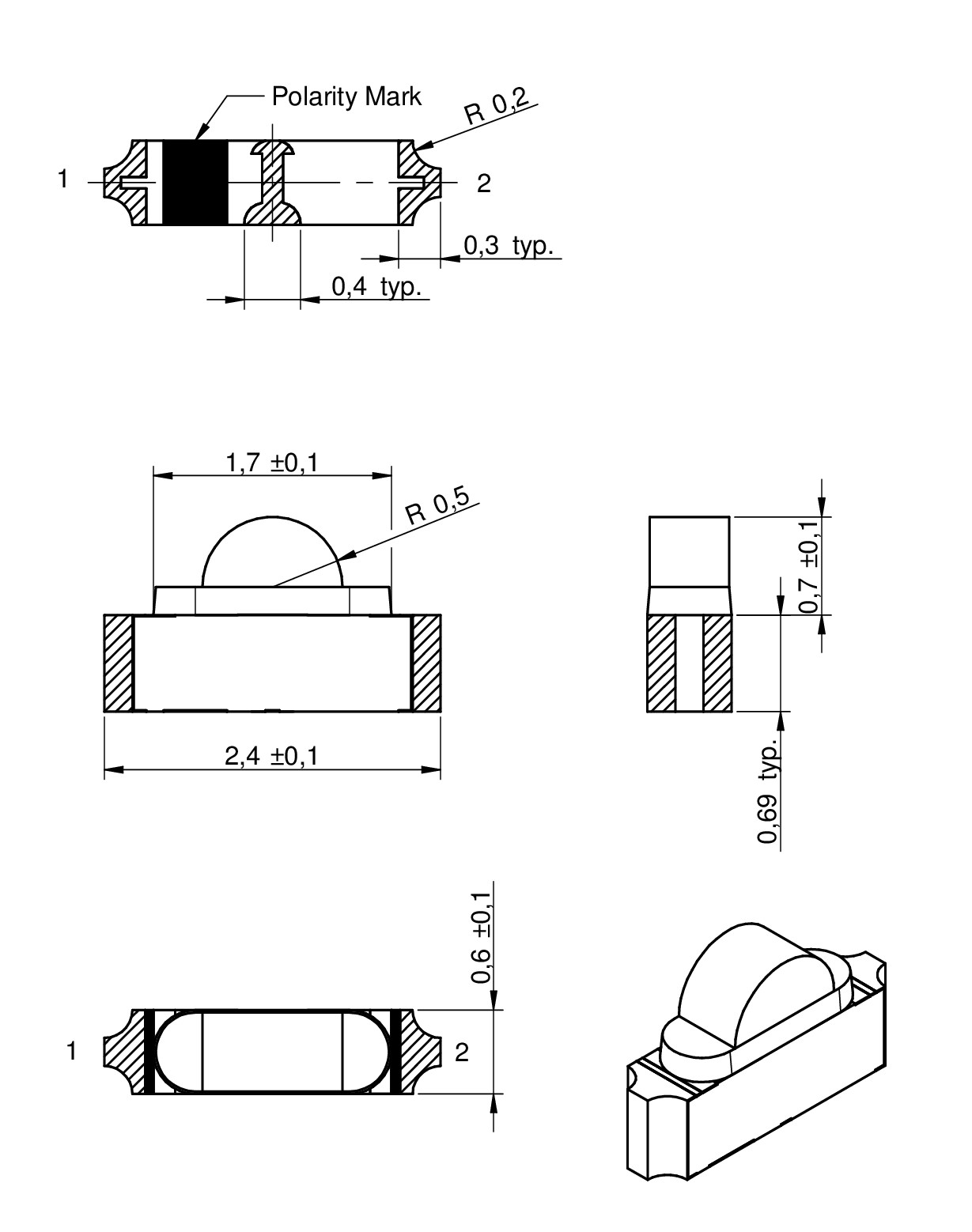

1002		2.4	0.6	1.39	SMT

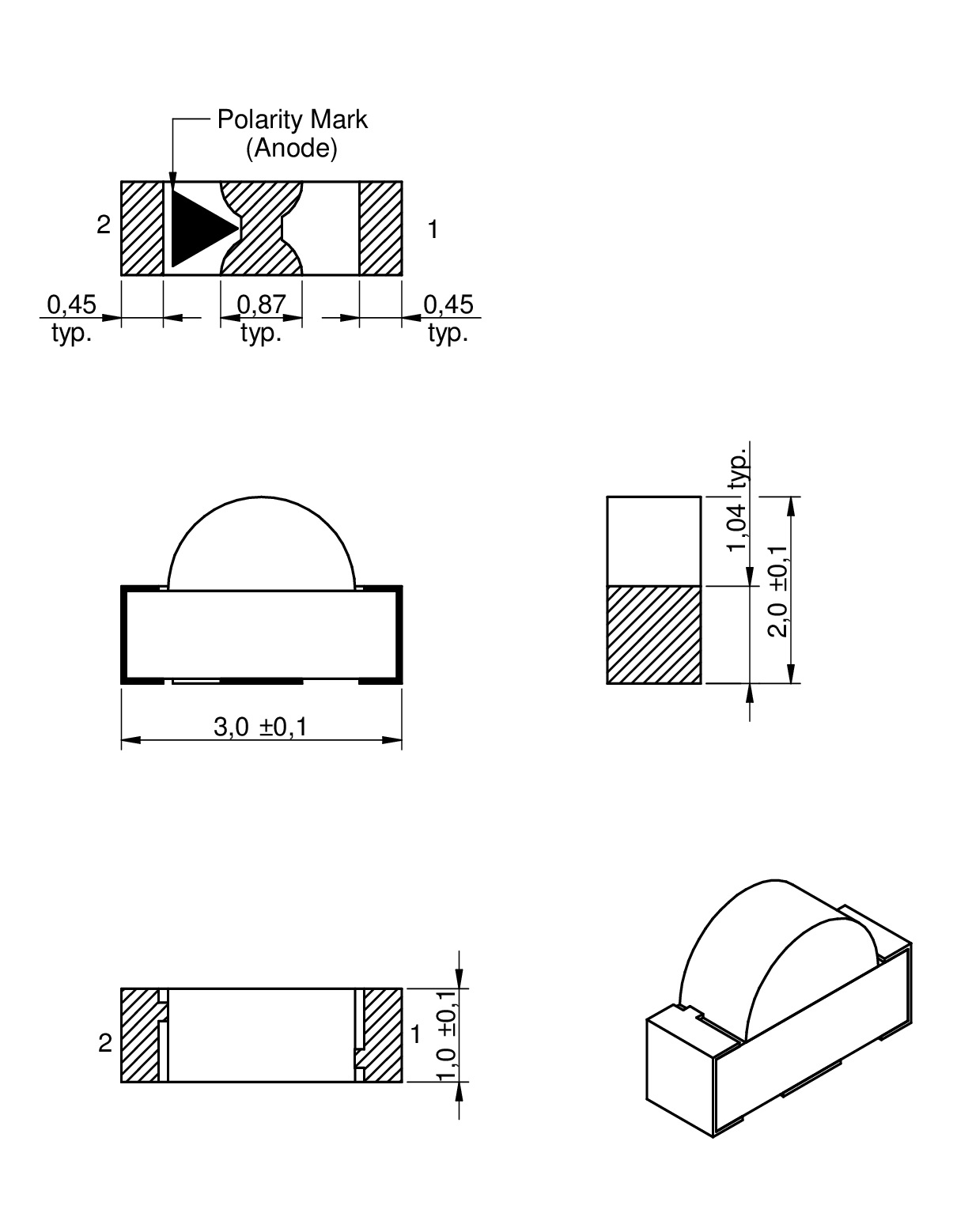

1104		3	2	1	SMT

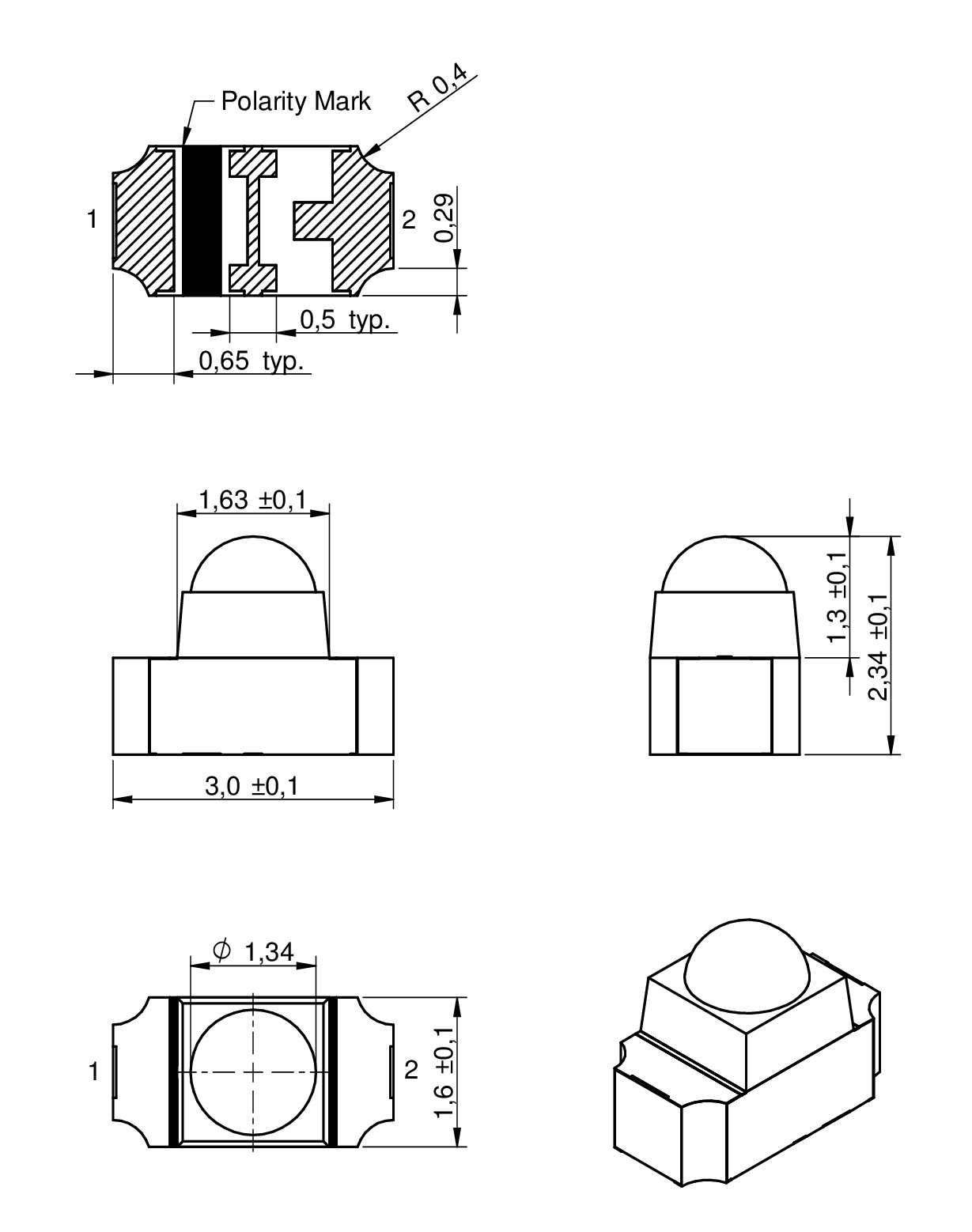

1106		3	1.6	2.34	SMT

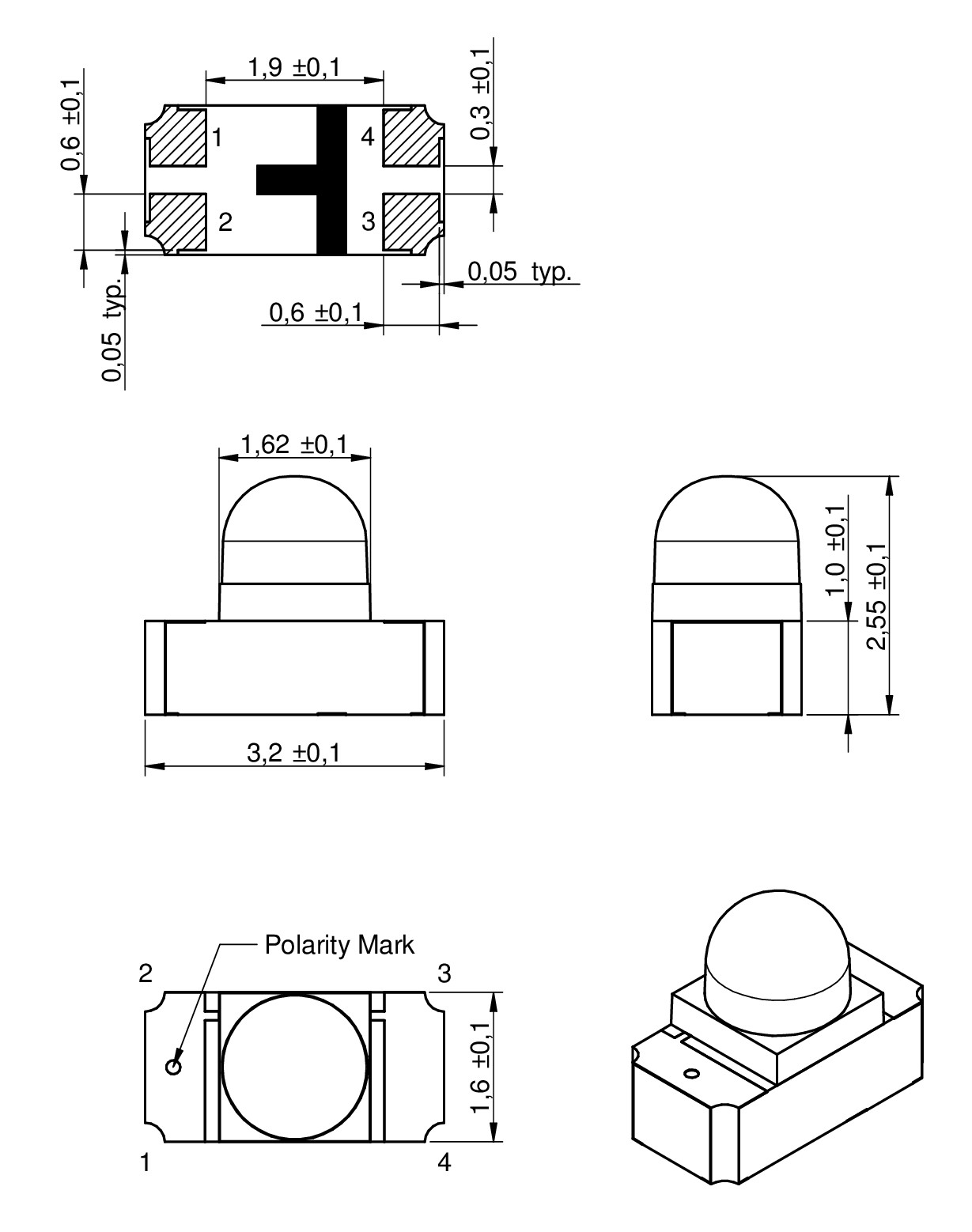

1206		3.2	1.6	2.55	SMT

LTSpice-Dateien

LT
LTSpice_WL-SISW (rev22a).zip
|
2 KB

Merkmale

Geringer Energieverbrauch
Hohe Zuverlässigkeit
Geringer Strombedarf
Schnelle Schaltzeiten
Infrarot Emitter
Standardgröße 1104
Kompakte Bauform

Anwendung

Infrarotsensor
Distanzmessung
Fernbedienung
IR Lichtschranke

Application Notes

ANO014 Signalübertragung mit IR-Dioden und Photodetektoren
PDF

Artikeldaten

Alle

0402

1002

1104

1106

1206

Alle zurücksetzen

Artikeldaten filtern

Artikel in 5 Produktserien anzeigen

Artikel in 5 Produktserien

Alle zurücksetzen

Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN

	Artikel Nr.	Datenblatt	Simulation	Downloads	Status	λ_{Peak typ.}(nm)	λ_{Centroid max.}	I_{e typ.}(mW/sr)	V_{F typ.}(V)	2θ_{50% typ.}(°)	Chiptechnologie	Design Kit	MusterVerfügbarkeit & Muster

Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN
	15411485AA370	SPEC850 nm, 845.0, 2 mW/sr	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SISW (rev22c).IntLib \| 187.5 KB CDS Cadence_WL-SISW (rev21a).zip \| 849.8 KB EAG Eagle_WL-SISW (rev20b).lbr \| 47.7 KB KIC KiCad_WL-SISW (rev26b).zip \| 295.8 KB CAD-Dateien ZIP IGS Download_IGS-WL-SISW-15411485AA370 (rev1).igs \| 271.2 KB STP Download_STP_WL-SISW-15411485AA370 (rev1).stp \| 65.5 KB Elektrische Modelle ZIP PSP PSpice_WL-SISW (rev22a).zip \| 4.4 KB Zertifikate ZIP CER IR_LED_certificate_WL-SISW-1104 (rev1).pdf \| 1.2 MB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Spitzen-Wellenlänge [typ.]850 nm	Schwerpunktwellenlänge [max.]845.0	(Ab)Strahlungsintensität [typ.]2 mW/sr	Durchlassspannung [typ.]1.4 V	Abstrahlwinkel Phi 0° [typ.]130 °	ChiptechnologieAlGaAs	Design Kit 154150	–Verfügbarkeit prüfen
	15410285AA170	SPEC850 nm, 845.0, 5 mW/sr	Simulation	Verfügbarkeit –	Downloads26 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SISW (rev22c).IntLib \| 187.5 KB CDS Cadence_WL-SISW (rev21a).zip \| 849.8 KB EAG Eagle_WL-SISW (rev20b).lbr \| 47.7 KB KIC KiCad_WL-SISW (rev26b).zip \| 295.8 KB CAD-Dateien ZIP IGS Download_IGS_WL-SISW_1002 (rev1).igs \| 1.1 MB STP Download_STP_WL-SISW_1002 (rev1).stp \| 275.3 KB Elektrische Modelle ZIP PSP PSpice_WL-SISW (rev22a).zip \| 4.4 KB Strahldaten ASA ASAP-and-APEX_dis_15410285AA170_5M (rev1p0).zip \| 119.5 MB COD CodeV_ray_15410285AA170_5M (rev1p0).zip \| 119.5 MB FRE Fred_dat_15410285AA170_5M (rev1p0).zip \| 119.5 MB FRE Fred_txt_15410285AA170_5M (rev1p0).zip \| 186.7 MB LIG LightTools_ray_15410285AA170_5M (rev1p0).zip \| 119.5 MB LIG LightTools_txt_15410285AA170_5M (rev1p0).zip \| 186.7 MB LUC LucidShape_ray_15410285AA170_5M (rev1p0).zip \| 119.5 MB LUC LucidShape_txt_15410285AA170_5M (rev1p0).zip \| 186.6 MB OPT OpTaliX_txt_15410285AA170_5M (rev1p0).zip \| 186.6 MB OPT OptiCAD_dat_15410285AA170_5M (rev1p0).zip \| 119.5 MB OPT OptiCAD_txt_15410285AA170_5M (rev1p0).zip \| 186.6 MB OPT optalix_DIS_15410285AA170_5M (rev1p0).zip \| 119.5 MB RIR Photopia_rir_15410285AA170_5M (rev1p0).zip \| 119.5 MB SIM Simulux_ray_15410285AA170_5M (rev1p0).zip \| 119.5 MB SPE Speos_ray_15410285AA170_5M (rev1p0).zip \| 123.7 MB SRC Lucaray-maker_src_15410285AA170_5M (rev1p0).zip \| 119.5 MB TRA TracePro_txt_15410285AA170_5M (rev1p0).zip \| 186.7 MB ZEM ZemaxBin_dat_15410285AA170_5M (rev1p0).zip \| 119.5 MB ZEM Zemax_dat_15410285AA170_5M (rev1p0).zip \| 186.6 MB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Spitzen-Wellenlänge [typ.]850 nm	Schwerpunktwellenlänge [max.]845.0	(Ab)Strahlungsintensität [typ.]5 mW/sr	Durchlassspannung [typ.]1.4 V	Abstrahlwinkel Phi 0° [typ.]110 °	ChiptechnologieAlGaAs	Design Kit –	–Verfügbarkeit prüfen
	15411085A4570	SPEC850 nm, 845.0, 11 mW/sr	Simulation	Verfügbarkeit –	Downloads27 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SISW (rev22c).IntLib \| 187.5 KB CDS Cadence_WL-SISW (rev21a).zip \| 849.8 KB EAG Eagle_WL-SISW (rev20b).lbr \| 47.7 KB KIC KiCad_WL-SISW (rev26b).zip \| 295.8 KB CAD-Dateien ZIP IGS Download_IGS_WL-SISW_1106 (rev1).igs \| 989 KB STP Download_STP_WL-SISW_1106 (rev1).stp \| 251.7 KB Elektrische Modelle ZIP PSP PSpice_WL-SISW (rev22a).zip \| 4.4 KB Strahldaten ASA ASAP-and-APEX_dis_15411085A4570_5M (rev1p1).zip \| 119.6 MB COD CodeV_ray_15411085A4570_5M (rev1p1).zip \| 119.6 MB FRE Fred_dat_15411085A4570_5M (rev1p1).zip \| 119.6 MB FRE Fred_txt_15411085A4570_5M (rev1p1).zip \| 187.3 MB LIG LightTools_ray_15411085A4570_5M (rev1p1).zip \| 119.6 MB LIG LightTools_txt_15411085A4570_5M (rev1).zip \| 187.7 MB LUC LucidShape_ray_15411085A4570_5M (rev1p1).zip \| 119.6 MB LUC LucidShape_txt_15411085A4570_5M (rev1p1).zip \| 187.2 MB OPT OpTaliX_dis_15411085A4570_5M (rev1p1).zip \| 119.6 MB OPT OpTaliX_txt_15411085A4570_5M (rev1p1).zip \| 187.2 MB OPT OptiCAD_dat_15411085A4570_5M (rev1p1).zip \| 119.6 MB OPT OptiCAD_txt_15411085A4570_5M (rev1p1).zip \| 187.2 MB RIR Photopia_rir_15411085A4570_5M (rev1p1).zip \| 119.6 MB SIM Simulux_ray_15411085A4570_5M (rev1p1).zip \| 119.6 MB SPE Speos_ray_15411085A4570_5M (rev1p1).zip \| 123.3 MB SRC Lucaray-maker_src_15411085A4570_5M (rev1p1).zip \| 119.6 MB TRA TracePro_txt_15411085A4570_5M (rev1p1).zip \| 187.2 MB ZEM ZemaxBin_dat_15411085A4570_5M (rev1p1).zip \| 119.6 MB ZEM Zemax_dat_15411085A4570_5M (rev1p1).zip \| 187.2 MB Zertifikate ZIP CER IR_LED_certificate_WL-SISW-1106 (rev1).pdf \| 1012.6 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Spitzen-Wellenlänge [typ.]850 nm	Schwerpunktwellenlänge [max.]845.0	(Ab)Strahlungsintensität [typ.]11 mW/sr	Durchlassspannung [typ.]1.4 V	Abstrahlwinkel Phi 0° [typ.]45 °	ChiptechnologieAlGaAs	Design Kit –	–Verfügbarkeit prüfen
	15404085BA470	SPEC850 nm, 845.0, 1.5 mW/sr	Simulation	Verfügbarkeit –	Downloads27 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SISW (rev22c).IntLib \| 187.5 KB CDS Cadence_WL-SISW (rev21a).zip \| 849.8 KB EAG Eagle_WL-SISW (rev20b).lbr \| 47.7 KB KIC KiCad_WL-SISW (rev26b).zip \| 295.8 KB CAD-Dateien ZIP IGS Download_IGS_WL-SISW_0402 (rev1).igs \| 331.8 KB STP Download_STP_WL-SISW_0402 (rev1).stp \| 112.6 KB Elektrische Modelle ZIP PSP PSpice_WL-SISW (rev22a).zip \| 4.4 KB Strahldaten ASA ASAP-and-APEX_dis_15404085BA470_5M (rev1p0).zip \| 120.9 MB COD CodeV_ray_15404085BA470_5M (rev1p0).zip \| 120.9 MB FRE Fred_dat_15404085BA470_5M (rev1p0).zip \| 120.9 MB FRE Fred_txt_15404085BA470_5M (rev1p0).zip \| 188.8 MB LIG LightTools_ray_15404085BA470_5M (rev1p0).zip \| 120.9 MB LIG LightTools_txt_15404085BA470_5M (rev1p0).zip \| 188.8 MB LUC LucidShape_ray_15404085BA470_5M (rev1p0).zip \| 120.9 MB LUC LucidShape_txt_15404085BA470_5M (rev1p0).zip \| 188.8 MB OPT OpTaliX_txt_15404085BA470_5M (rev1p0).zip \| 188.8 MB OPT OptiCAD_dat_15404085BA470_5M (rev1p0).zip \| 120.9 MB OPT OptiCAD_txt_15404085BA470_5M (rev1p0).zip \| 188.8 MB OPT optalix_DIS_15404085BA470_5M (rev1p0).zip \| 120.9 MB RIR Photopia_rir_15404085BA470_5M (rev1p0).zip \| 120.9 MB SIM Simulux_ray_15404085BA470_5M (rev1p0).zip \| 120.9 MB SPE Speos_ray_15404085BA470_5M (rev1p0).zip \| 125.1 MB SRC Lucaray-maker_src_15404085BA470_5M (rev1p0).zip \| 120.9 MB TRA TracePro_txt_15404085BA470_5M (rev1p0).zip \| 188.8 MB ZEM ZemaxBin_dat_15404085BA470_5M (rev1p0).zip \| 120.9 MB ZEM Zemax_dat_15404085BA470_5M (rev1p0).zip \| 188.8 MB Zertifikate ZIP CER IR_LED_certificate_WL-SISW-0402 (rev1).pdf \| 1 MB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Spitzen-Wellenlänge [typ.]850 nm	Schwerpunktwellenlänge [max.]845.0	(Ab)Strahlungsintensität [typ.]1.5 mW/sr	Durchlassspannung [typ.]1.6 V	Abstrahlwinkel Phi 0° [typ.]140 °	ChiptechnologieAlGaAs	Design Kit –	–Verfügbarkeit prüfen
	15412085A2070	SPEC850 nm, 845.0, 12 mW/sr	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SISW (rev22c).IntLib \| 187.5 KB CDS Cadence_WL-SISW (rev21a).zip \| 849.8 KB EAG Eagle_WL-SISW (rev20b).lbr \| 47.7 KB KIC KiCad_WL-SISW (rev26b).zip \| 295.8 KB CAD-Dateien ZIP IGS Download_IGS_WL-SISW_1206 (rev1).igs \| 969.7 KB STP Download_STP_WL-SISW_1206 (rev1).stp \| 245.1 KB Elektrische Modelle ZIP PSP PSpice_WL-SISW (rev22a).zip \| 4.4 KB Zertifikate ZIP CER IR_LED_certificatesWL-SISW-1206 (rev1).pdf \| 1 MB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Spitzen-Wellenlänge [typ.]850 nm	Schwerpunktwellenlänge [max.]845.0	(Ab)Strahlungsintensität [typ.]12 mW/sr	Durchlassspannung [typ.]1.4 V	Abstrahlwinkel Phi 0° [typ.]20 °	ChiptechnologieAlGaAs	Design Kit –	–Verfügbarkeit prüfen
	15411494AA570	SPEC940 nm, 940.0, 1 mW/sr	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SISW (rev22c).IntLib \| 187.5 KB CDS Cadence_WL-SISW (rev21a).zip \| 849.8 KB EAG Eagle_WL-SISW (rev20b).lbr \| 47.7 KB KIC KiCad_WL-SISW (rev26b).zip \| 295.8 KB CAD-Dateien ZIP IGS Download_IGS_WL-SISW-15411494AA570 (rev1).igs \| 271.2 KB STP Download_STP_WL-SISW-15411494AA570 (rev1).stp \| 65.5 KB Elektrische Modelle ZIP PSP PSpice_WL-SISW (rev22a).zip \| 4.4 KB Zertifikate ZIP CER IR_LED_certificate_WL-SISW-1104 (rev1).pdf \| 1.2 MB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Spitzen-Wellenlänge [typ.]940 nm	Schwerpunktwellenlänge [max.]940.0	(Ab)Strahlungsintensität [typ.]1 mW/sr	Durchlassspannung [typ.]1.2 V	Abstrahlwinkel Phi 0° [typ.]150 °	ChiptechnologieAlGaAs	Design Kit 154150	–Verfügbarkeit prüfen
	15410294AA570	SPEC940 nm, 940.0, 1.5 mW/sr	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SISW (rev22c).IntLib \| 187.5 KB CDS Cadence_WL-SISW (rev21a).zip \| 849.8 KB EAG Eagle_WL-SISW (rev20b).lbr \| 47.7 KB KIC KiCad_WL-SISW (rev26b).zip \| 295.8 KB CAD-Dateien ZIP IGS Download_IGS_WL-SISW_1002 (rev1).igs \| 1.1 MB STP Download_STP_WL-SISW_1002 (rev1).stp \| 275.3 KB Elektrische Modelle ZIP PSP PSpice_WL-SISW (rev22a).zip \| 4.4 KB Zertifikate ZIP CER IR_LED_certificate_WL-SISW-1002 (rev1).pdf \| 1 MB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Spitzen-Wellenlänge [typ.]940 nm	Schwerpunktwellenlänge [max.]940.0	(Ab)Strahlungsintensität [typ.]1.5 mW/sr	Durchlassspannung [typ.]1.2 V	Abstrahlwinkel Phi 0° [typ.]150 °	ChiptechnologieAlGaAs	Design Kit –	–Verfügbarkeit prüfen
	15411094A6070	SPEC940 nm, 940.0, 6 mW/sr	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SISW (rev22c).IntLib \| 187.5 KB CDS Cadence_WL-SISW (rev21a).zip \| 849.8 KB EAG Eagle_WL-SISW (rev20b).lbr \| 47.7 KB KIC KiCad_WL-SISW (rev26b).zip \| 295.8 KB CAD-Dateien ZIP IGS Download_IGS_WL-SISW_1106 (rev1).igs \| 989 KB STP Download_STP_WL-SISW_1106 (rev1).stp \| 251.7 KB Elektrische Modelle ZIP PSP PSpice_WL-SISW (rev22a).zip \| 4.4 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Spitzen-Wellenlänge [typ.]940 nm	Schwerpunktwellenlänge [max.]940.0	(Ab)Strahlungsintensität [typ.]6 mW/sr	Durchlassspannung [typ.]1.2 V	Abstrahlwinkel Phi 0° [typ.]60 °	ChiptechnologieAlGaAs	Design Kit –	–Verfügbarkeit prüfen
	15404094BA470	SPEC940 nm, 940.0, 1 mW/sr	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SISW (rev22c).IntLib \| 187.5 KB CDS Cadence_WL-SISW (rev21a).zip \| 849.8 KB EAG Eagle_WL-SISW (rev20b).lbr \| 47.7 KB KIC KiCad_WL-SISW (rev26b).zip \| 295.8 KB CAD-Dateien ZIP IGS Download_IGS_WL-SISW_0402 (rev1).igs \| 331.8 KB STP Download_STP_WL-SISW_0402 (rev1).stp \| 112.6 KB Elektrische Modelle ZIP PSP PSpice_WL-SISW (rev22a).zip \| 4.4 KB Zertifikate ZIP CER IR_LED_certificate_WL-SISW-0402 (rev1).pdf \| 1.2 MB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Spitzen-Wellenlänge [typ.]940 nm	Schwerpunktwellenlänge [max.]940.0	(Ab)Strahlungsintensität [typ.]1 mW/sr	Durchlassspannung [typ.]1.4 V	Abstrahlwinkel Phi 0° [typ.]140 °	ChiptechnologieAlGaAs	Design Kit –	–Verfügbarkeit prüfen
	15412094A2070	SPEC940 nm, 940.0, 6 mW/sr	Simulation	Verfügbarkeit –	Downloads26 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SISW (rev22c).IntLib \| 187.5 KB CDS Cadence_WL-SISW (rev21a).zip \| 849.8 KB EAG Eagle_WL-SISW (rev20b).lbr \| 47.7 KB KIC KiCad_WL-SISW (rev26b).zip \| 295.8 KB CAD-Dateien ZIP IGS Download_IGS_WL-SISW_1206 (rev1).igs \| 969.7 KB STP Download_STP_WL-SISW_1206 (rev1).stp \| 245.1 KB Elektrische Modelle ZIP PSP PSpice_WL-SISW (rev22a).zip \| 4.4 KB Strahldaten ASA ASAP-and-APEX_dis_15412094A2070_5M (rev1p0).zip \| 120 MB COD CodeV_ray_15412094A2070_5M (rev1p0).zip \| 120 MB FRE Fred_dat_15412094A2070_5M (rev1p0).zip \| 120 MB FRE Fred_txt_15412094A2070_5M (rev1p0).zip \| 186.4 MB LIG LightTools_ray_15412094A2070_5M (rev1p0).zip \| 120 MB LIG LightTools_txt_15412094A2070_5M (rev1p0).zip \| 186.4 MB LUC LucidShape_ray_15412094A2070_5M (rev1p0).zip \| 120 MB LUC LucidShape_txt_15412094A2070_5M (rev1p0).zip \| 186.4 MB OPT OpTaliX_txt_15412094A2070_5M (rev1p0).zip \| 186.4 MB OPT OptiCAD_dat_15412094A2070_5M (rev1p0).zip \| 120 MB OPT OptiCAD_txt_15412094A2070_5M (rev1p0).zip \| 186.4 MB OPT optalix_DIS_15412094A2070_5M (rev1p0).zip \| 120 MB RIR Photopia_rir_15412094A2070_5M (rev1p0).zip \| 120 MB SIM Simulux_ray_15412094A2070_5M (rev1p0).zip \| 120 MB SPE Speos_ray_15412094A2070_5M (rev1p0).zip \| 123.4 MB SRC Lucaray-maker_src_15412094A2070_5M (rev1p0).zip \| 120 MB TRA TracePro_txt_15412094A2070_5M (rev1p0).zip \| 186.4 MB ZEM ZemaxBin_dat_15412094A2070_5M (rev1p0).zip \| 120 MB ZEM Zemax_dat_15412094A2070_5M (rev1p0).zip \| 186.4 MB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Spitzen-Wellenlänge [typ.]940 nm	Schwerpunktwellenlänge [max.]940.0	(Ab)Strahlungsintensität [typ.]6 mW/sr	Durchlassspannung [typ.]1.2 V	Abstrahlwinkel Phi 0° [typ.]20 °	ChiptechnologieAlGaAs	Design Kit –	–Verfügbarkeit prüfen

Passend zu

WL-SDSB SMT Photodiode Sideview Black

WL-STSW SMT Phototransistor Sideview Waterclear

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Infrarot LEDs & Phototransistoren
