WL-SDSB SMT Photodiode Sideview Black

Bauform	Maße	L (mm)	B (mm)	H (mm)	Montageart
1002		2.4	0.6	1.4	-
1104		3	1	2	SMT

Merkmale

Sideview Package
Hohe Empfindlichkeit
Kleine Bauform
Hohe Zuverlässigkeit
Weiter Empfangwinkel

Anwendung

Infrarot Fernbedienung
Lichtschranken
Infrarot Sensoren
Infrarot Datenübertragung
Infrarot Touch Panels

Artikeldaten

Alle

1002

1104

Alle zurücksetzen

Artikeldaten filtern

Artikel in 2 Produktserien anzeigen

Artikel in 2 Produktserien

Alle zurücksetzen

	Artikel Nr.	Datenblatt	Simulation	Downloads	Status	λ_{Peak typ.}(nm)	λ_min.(nm)	λ_max.(nm)	I_{P typ.}(µA)	I_{D max.}(nA)	2θ_{50% typ.}(°)	Muster

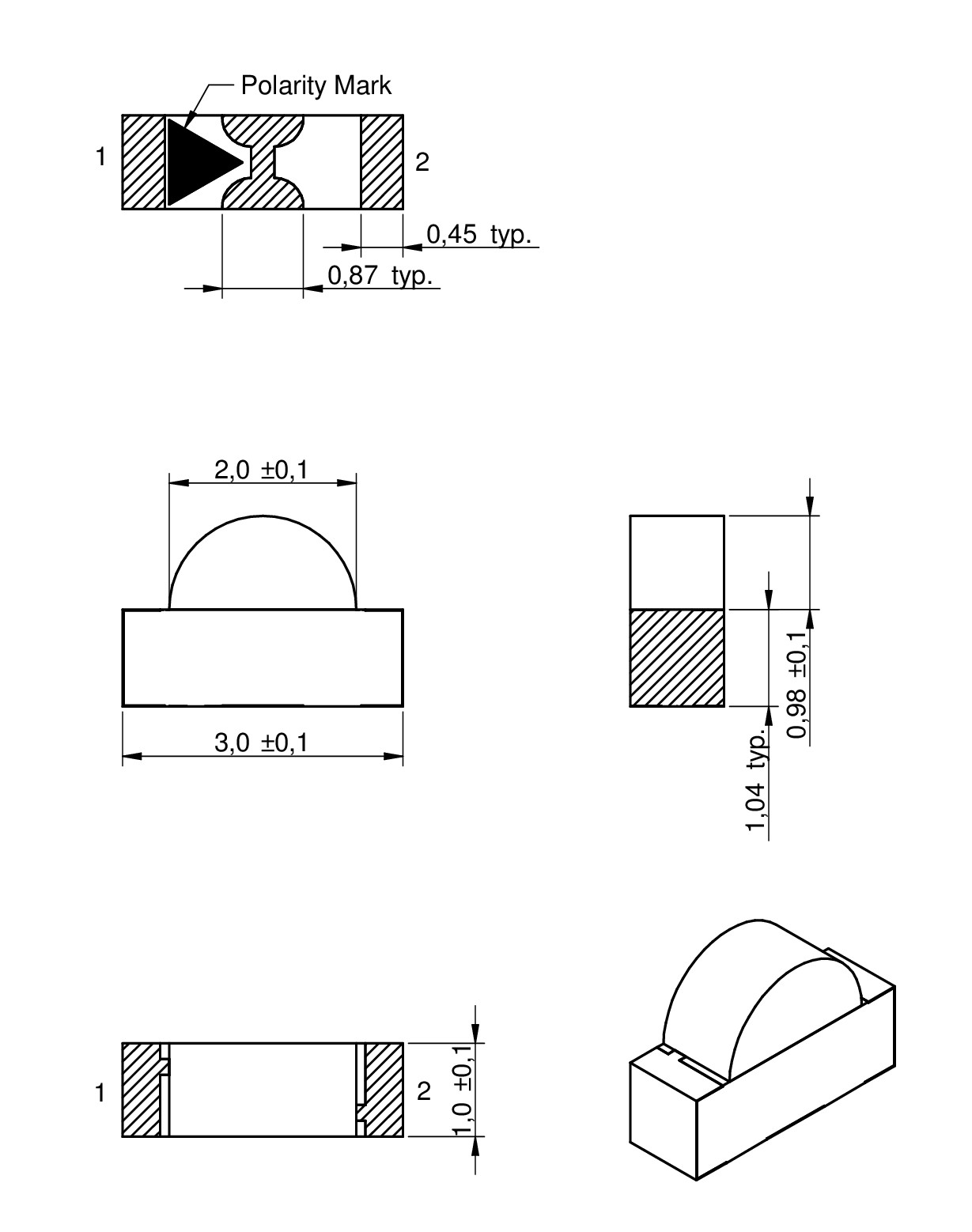

	1541141ECA570	940 nm, 700 nm, 1100 nm	Simulation	Downloads5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SDSB (rev22b).IntLib \| 69.5 KB CDS Cadence_WL-SDSB (rev19a).zip \| 250.7 KB EAG Eagle_WL-SDSB (rev21a).lbr \| 18.2 KB CAD-Dateien ZIP IGS Download_IGS_1541141ECA570 (rev1).igs \| 476.8 KB STP Download_STP_1541141ECA570 (rev1).stp \| 109 KB Alle 5 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wellenlänge der max. Empfindlichkeit [typ.]940 nm	spektrale Bandbreite [min.]700 nm	spektrale Bandbreite [max.]1100 nm	Photostrom [typ.]2.5 µA	Dunkelstrom [max.]10 nA	Abstrahlwinkel Phi 0° [typ.]150 °

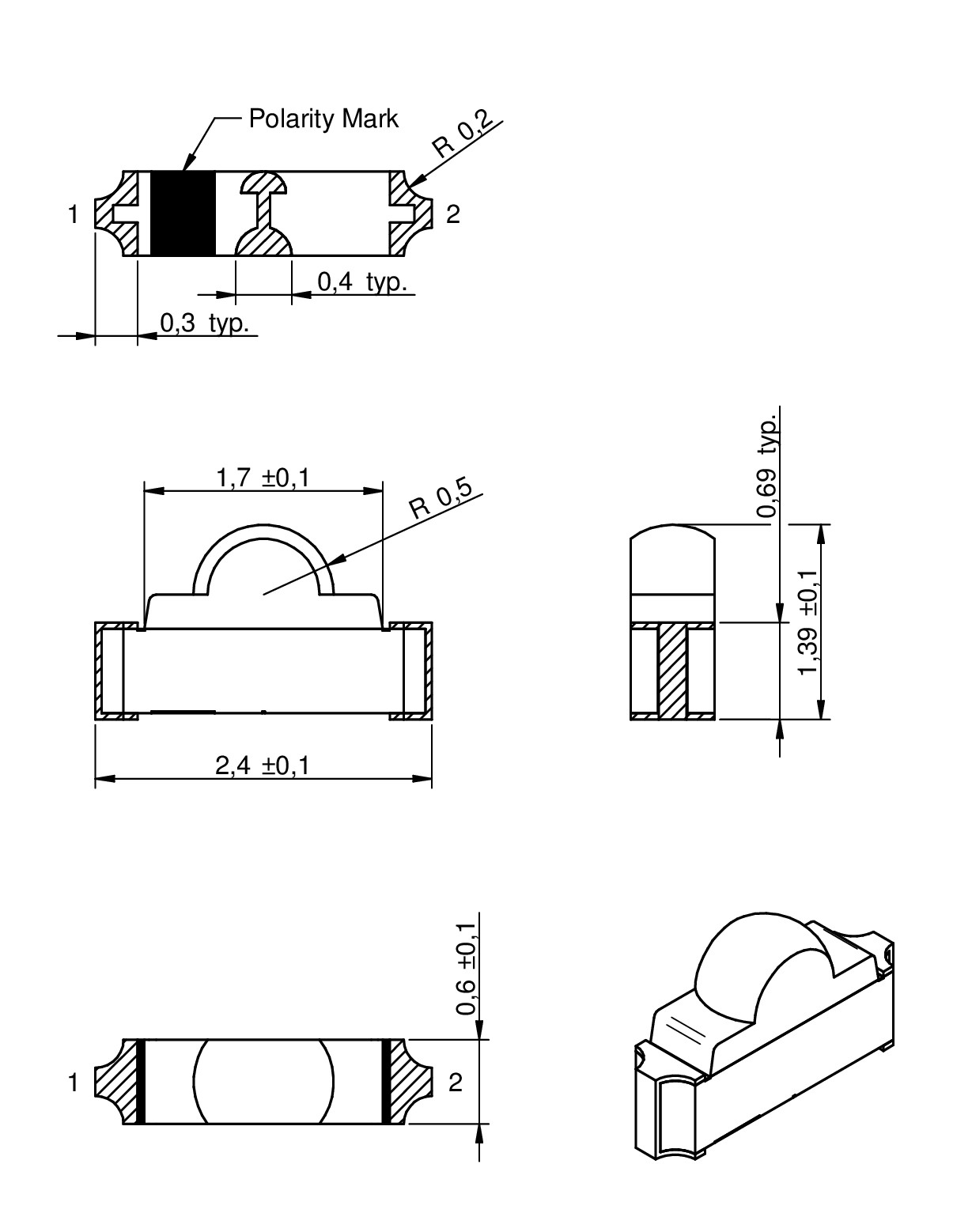

	1541021ECA170	940 nm, 700 nm, 1100 nm	Simulation	Downloads5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SDSB (rev22b).IntLib \| 69.5 KB CDS Cadence_WL-SDSB (rev19a).zip \| 250.7 KB EAG Eagle_WL-SDSB (rev21a).lbr \| 18.2 KB CAD-Dateien ZIP IGS Download_IGS_1541021ECA170 (rev1).igs \| 605.6 KB STP Downloads_STEP_1541021ECA170 (rev1).stp \| 142.4 KB Alle 5 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wellenlänge der max. Empfindlichkeit [typ.]940 nm	spektrale Bandbreite [min.]700 nm	spektrale Bandbreite [max.]1100 nm	Photostrom [typ.]2 µA	Dunkelstrom [max.]10 nA	Abstrahlwinkel Phi 0° [typ.]110 °
