WL-ICLED LED mit integriertem Controller | Optoelektronik | Würth Elektronik Produktkatalog

ÜbersichtAlle Produktbereiche ProduktbereichOptoelektronik ProduktgruppeIC LEDs ProduktserieWL-ICLED LED mit integriertem Controller

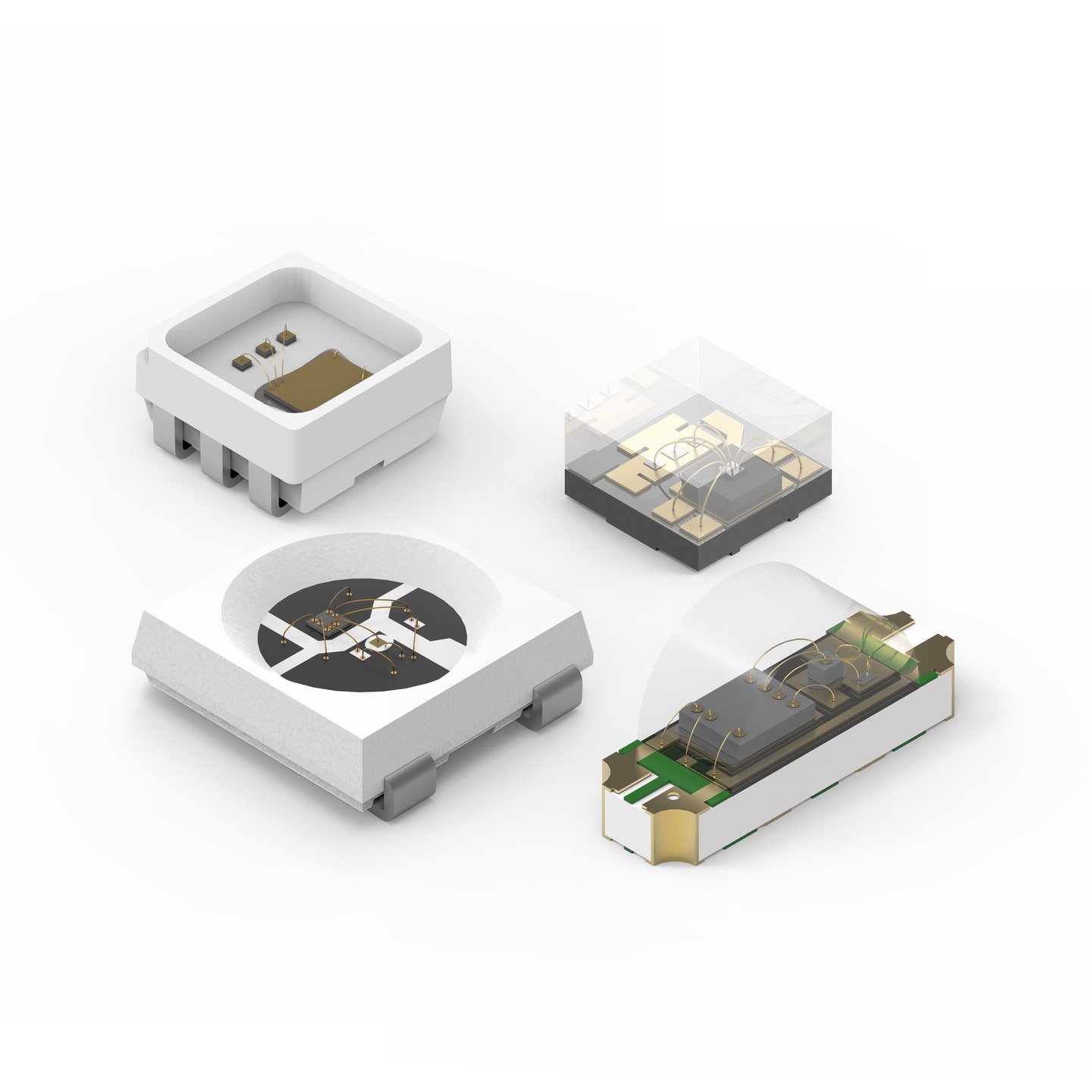

WL-ICLED LED mit integriertem Controller. Kompatibel mit Open-Source-Bibliotheken wie FastLED. Individuelle Steuerung von Pixelfarbe und Helligkeit.

Bauform	Maße	L (mm)	W (mm)	H (mm)
Chip LED 1616 Dual		1.6	1.6	0.9
Chip LED 2020		2	2	0.9
Side View 3210		3.2	1.5	1
PLCC 6 2121		2.2	2.2	1.1
PLCC 4 5050		5.4	5	1.58
PLCC 6 5050 Dual		5.1	5.1	1.6

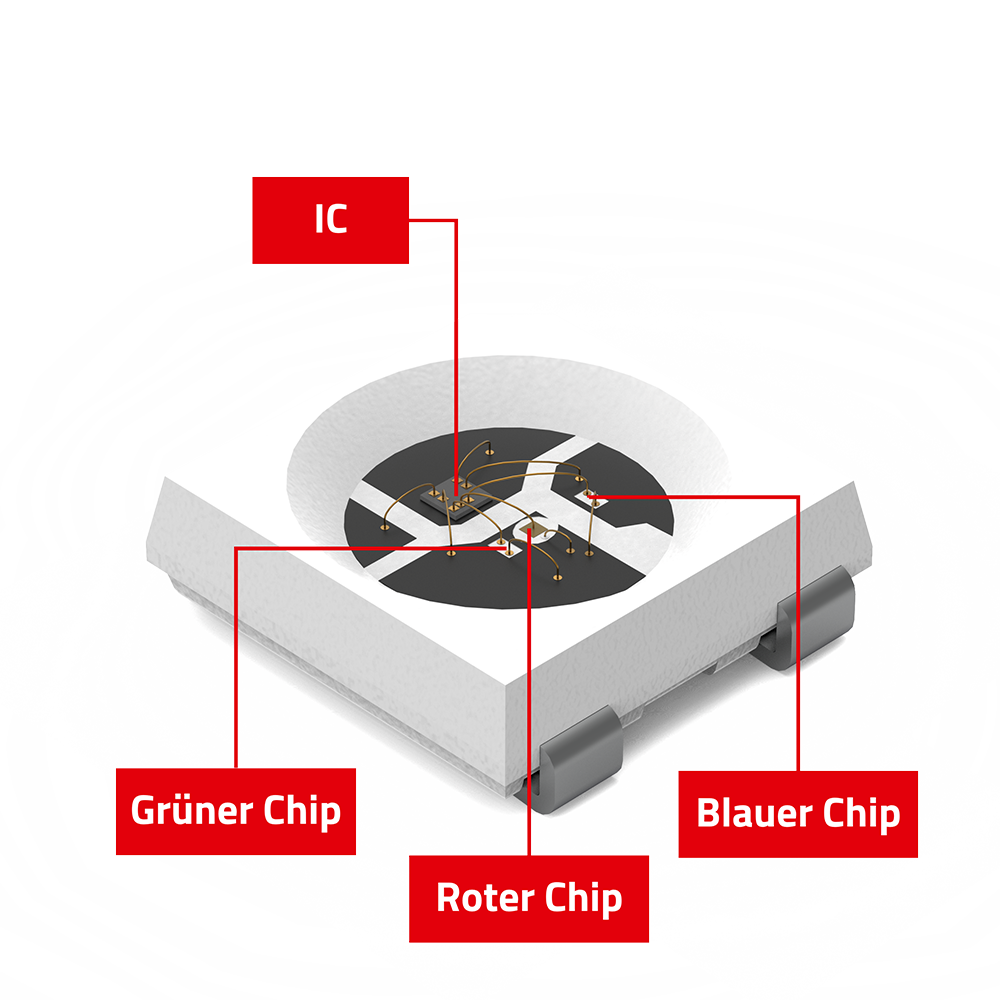

Merkmale

Kompatibel mit Open-Source-Bibliotheken wie FastLED
Betriebsbereit, IC ist vorprogrammiert
0% bis 100 % digital dimmbar
Individuelle Steuerung von Pixelfarbe und Helligkeit
Volles RGB-Spektrum

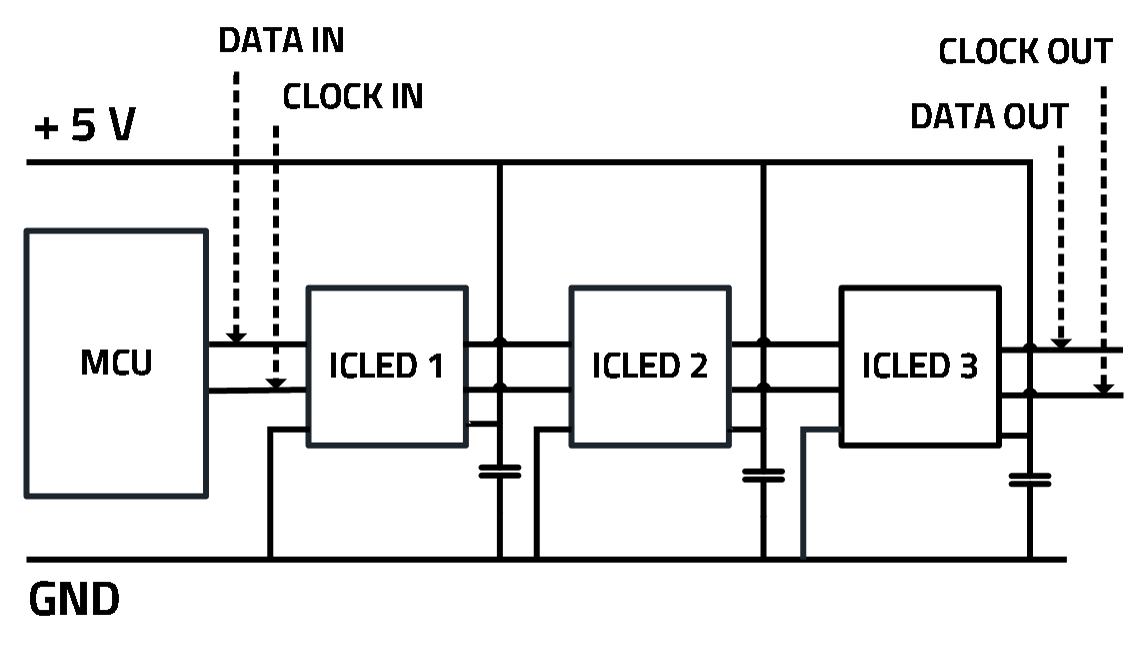

Standard Pin Konfiguration
Klicken Sie hier, um auf die Steuerbibliotheken über Github zuzugreifen

Anwendung

Signal Steuerungssysteme
Vollfarbige Matrix-Displays
Audio- und Spielsysteme
Innenbeleuchtung
E-Mobilität
IC LED FeatherWing

Application Notes

ANO009 Angaben in Datenblättern von ICLEDs
PDF

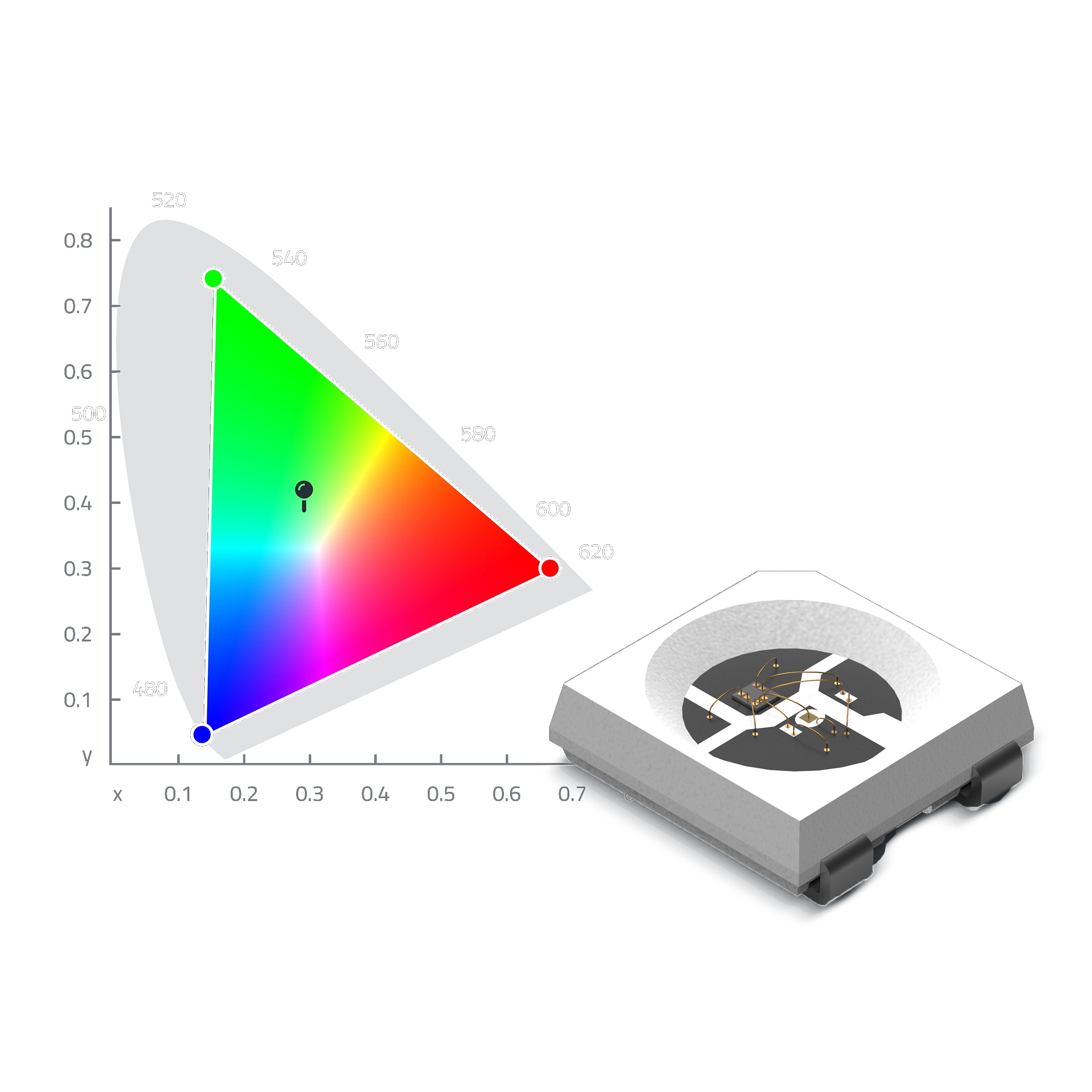

Klicken Sie hier, um auf den ICLED Color Calculator über REDEXPERT zuzugreifen

Artikeldaten

Alle

Chip LED 1616 Dual

Chip LED 2020

Side View 3210

PLCC 6 2121

PLCC 4 5050

PLCC 6 5050 Dual

	Artikel Nr.	Datenblatt	Downloads	Status	Farbe	λ_{Peak B typ.} (nm)	λ_{Peak G typ.} (nm)	λ_{Peak R typ.} (nm)	λ_{Dom B typ.} (nm)	λ_{Dom G typ.} (nm)	λ_{Dom R typ.} (nm)	I_{V B typ.} (mcd)	I_{V G typ.} (mcd)	I_{V R typ.} (mcd)	2θ_{50% typ.} (°)	I_F,IC (mA)	f_PWM (kHz)	Evaluation Boards	Muster
	1315050930246	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-ICLED (rev24c).IntLib \| 467 KB CDS Cadence_WL-ICLED (rev24b).zip \| 2.8 MB EAG Eagle_WL-ICLED (rev24b).lbr \| 41.5 KB CAD-Dateien ZIP 3D 3D_WL-ICLED_1315050930246 (rev1).pdf \| 436.4 KB IGS IGS_WL-ICLED_1315050930246 (rev1).igs \| 2 MB STP STP_WL-ICLED_1315050930246 (rev1).stp \| 561.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Blue & Green & Red	465	520	630	470	525	625	400	1800	800	120	21	20	–
	1315050930002	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 21.01.2026 SPEC Datenblatt gültig ab 22.01.2026 PCN PCN Dokument	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-ICLED (rev24c).IntLib \| 467 KB CDS Cadence_WL-ICLED (rev24b).zip \| 2.8 MB EAG Eagle_WL-ICLED (rev24b).lbr \| 41.5 KB CAD-Dateien ZIP 3D 3D_WL-ICLED_1315050930002 (rev1).pdf \| 408.8 KB IGS IGS_WL-ICLED_1315050930002 (rev1).igs \| 2.2 MB STP STP_WL-ICLED_1315050930002 (rev1).stp \| 530.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Grün & Rot & Blau	465	520	630	470	525	625	260	1300	450	120	13	2.5	–
	1313210530000	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 21.01.2026 SPEC Datenblatt gültig ab 22.01.2026 PCN PCN Dokument	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-ICLED (rev24c).IntLib \| 467 KB CDS Cadence_WL-ICLED (rev24b).zip \| 2.8 MB EAG Eagle_WL-ICLED (rev24b).lbr \| 41.5 KB CAD-Dateien ZIP 3D 3D_WL-ICLED_1313210530000 (rev1).pdf \| 352.7 KB IGS IGS_WL-ICLED_1313210530000 (rev1).igs \| 1.7 MB STP 1313210530000_ (rev1).stp \| 714.7 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Grün & Rot & Blau	465	520	630	470	525	625	50	120	80	120	5.5	5	–
	1312020030000	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 21.01.2026 SPEC Datenblatt gültig ab 22.01.2026 PCN PCN Dokument	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-ICLED (rev24c).IntLib \| 467 KB CDS Cadence_WL-ICLED (rev24b).zip \| 2.8 MB EAG Eagle_WL-ICLED (rev24b).lbr \| 41.5 KB CAD-Dateien ZIP 3D 3D_WL-ICLED_1312020030000 (rev1).pdf \| 345.8 KB IGS IGS_WL-ICLED_1312020030000 (rev1).igs \| 1.2 MB STP STP_WL-ICLED_1312020030000 (rev1).stp \| 338 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Grün & Rot & Blau	465	520	630	470	525	625	50	120	80	120	5.5	5	150015
	1311610030140	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-ICLED (rev24c).IntLib \| 467 KB CDS Cadence_WL-ICLED (rev24b).zip \| 2.8 MB EAG Eagle_WL-ICLED (rev24b).lbr \| 41.5 KB CAD-Dateien ZIP 3D 3D_WL-ICLED_1311610030140 (rev1).pdf \| 298.5 KB IGS IGS_WL-ICLED_1311610030140 (rev1).igs \| 1.1 MB STP STP_WL-ICLED_1311610030140 (rev1).stp \| 311.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Green & Blue & Red	465	520	630	470	525	625	50	120	80	120	6	20	–
	1312121320437	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-ICLED (rev24c).IntLib \| 467 KB CDS Cadence_WL-ICLED (rev24b).zip \| 2.8 MB EAG Eagle_WL-ICLED (rev24b).lbr \| 41.5 KB CAD-Dateien ZIP 3D 3D_WL-ICLED_1312121320437 (rev1).pdf \| 287.2 KB IGS Download_IGS_1312121320437 (rev1).igs \| 1.5 MB STP Download_STP_1312121320437 (rev1).stp \| 394.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Rot & Grün & Blau	465	520	630	470	525	625	240	1000	600	110	20	0.6	–
