WE-VE ULC ESD Suppressor

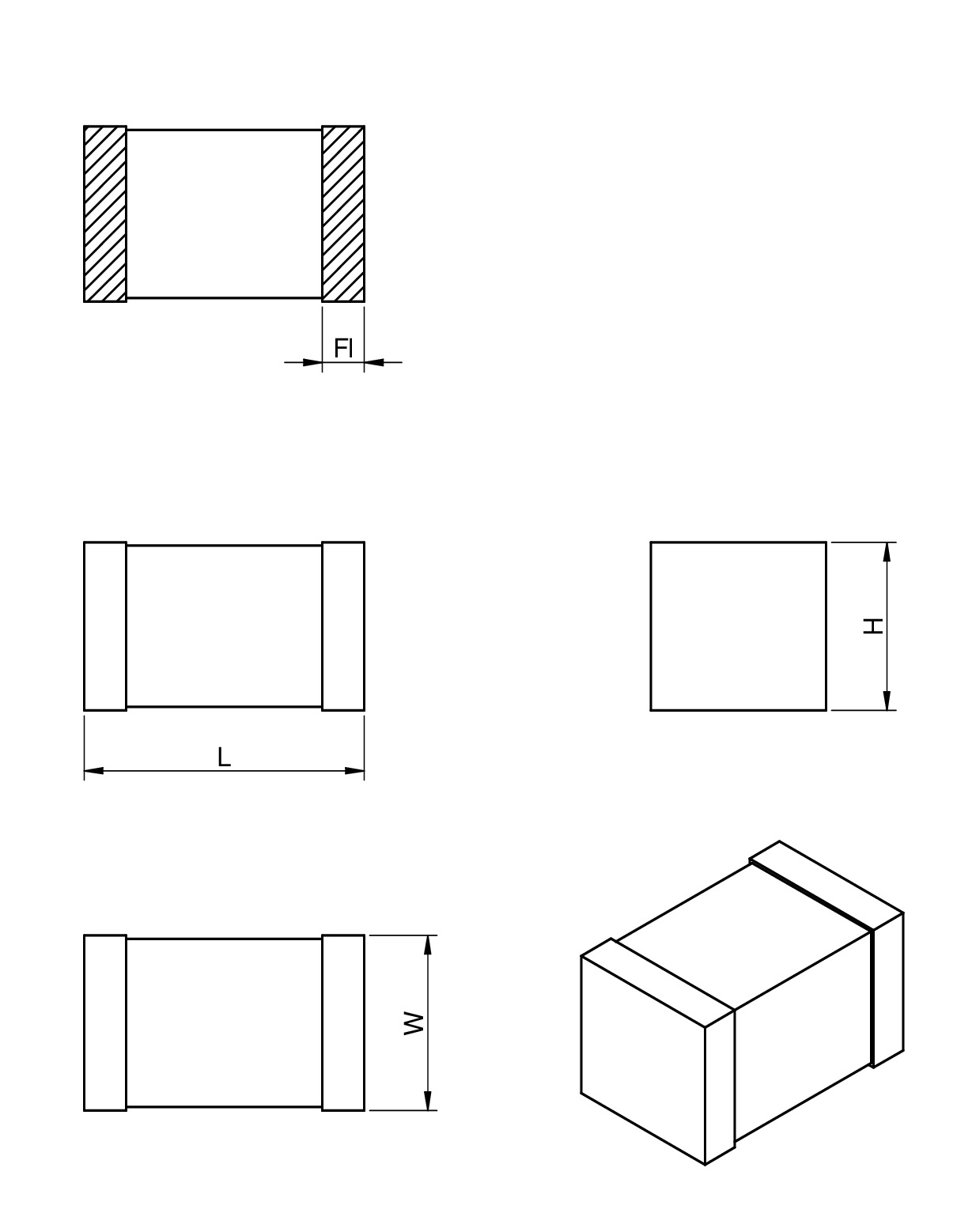

Bauform	Maße	L (mm)	B (mm)	H (mm)	Fl (mm)	Montageart
0402		1	0.5	0.34	0.2	SMT
0603		1.6	0.85	0.51	0.3	SMT

LTSpice-Dateien

LT
LTspice_WE-VE_ULC (rev25a).zip
|
2.8 KB

Merkmale

Sehr kurze Reaktionszeit
Sehr geringer Leckstrom
Niedrige Klemmspannung
Fast kein Energieverbrauch bei Betriebsspannung
Hervorragendes Ableitverhalten von ESD-Impulsen
Betriebstemperatur: –40 °C bis +85 °C
Nickel-Sperrschicht

Anwendung

Schutz von Datenleitungen
Schutz von Bus-Systemen
Schutz von Halbleitern
ESD-Schutz gemäß EN 61000-4-2
– 8 kV Kontaktentladung
– 15 kV Luftentladung

Application Notes

Artikeldaten

Alle

0402

0603

Alle zurücksetzen

Artikeldaten filtern

Artikel in 2 Produktserien anzeigen

Artikel in 2 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	C_{Ch typ.}(pF)	C_{Ch max.}(pF)	V_{Ch min.}(V)	V_{Ch max.}(V)	V_{Ch Clamp ESD}(V)	V_{Trig ESD}(V)	V_{ESD Contact}(kV)	Bauform	Design Kit	MusterVerfügbarkeit & Muster
82307050029	SPEC0.2 pF, 0.8 pF, -5 V	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-VE_ULC (rev22a).IntLib \| 73.5 KB CDS Cadence_WE-VE ULC (rev21a).zip \| 311.6 KB EAG Eagle_WE-VE-ULC (rev26a).lbr \| 18.2 KB KIC KiCad_WE-VE-ULC (rev26b).zip \| 28.4 KB ZUK Cadstar_WE-VE ULC (rev21a).zip \| 5 KB CAD-Dateien ZIP IGS WE-VE_ULC_0402_5 (rev1).igs \| 157.9 KB STP WE-VE_ULC_0402_5 (rev1).stp \| 60.4 KB Elektrische Modelle ZIP PSP PSpice_WE-VE_ULC (rev25a).zip \| 4.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	(Kanal) Eingangskapazität [typ.]0.2 pF	(Kanal) Eingangskapazität [max.]0.8 pF	Kanal Betriebsspannung [min.]-5 V	Kanal Betriebsspannung [max.]5 V	Kanal ESD Klemmspannung17 V	Ansteuerungsspannung ESD Method100 V	ESD Kontact-Entladungsfähigkeit8 kV	Bauform0402	Design Kit 823999	–Verfügbarkeit prüfen
82306050029	SPEC0.2 pF, –, -5 V	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-VE_ULC (rev22a).IntLib \| 73.5 KB CDS Cadence_WE-VE ULC (rev21a).zip \| 311.6 KB EAG Eagle_WE-VE-ULC (rev26a).lbr \| 18.2 KB KIC KiCad_WE-VE-ULC (rev26b).zip \| 28.4 KB ZUK Cadstar_WE-VE ULC (rev21a).zip \| 5 KB CAD-Dateien ZIP IGS WE-VE_ULC_0603_5 (rev1).igs \| 83.6 KB STP WE-VE_ULC_0603_5 (rev1).stp \| 33.6 KB Elektrische Modelle ZIP PSP PSpice_WE-VE_ULC (rev25a).zip \| 4.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	(Kanal) Eingangskapazität [typ.]0.2 pF	–	Kanal Betriebsspannung [min.]-5 V	Kanal Betriebsspannung [max.]5 V	–	Ansteuerungsspannung ESD Method150 V	ESD Kontact-Entladungsfähigkeit8 kV	Bauform0603	Design Kit 823999	–Verfügbarkeit prüfen
82306120029	SPEC0.2 pF, –, -12 V	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-VE_ULC (rev22a).IntLib \| 73.5 KB CDS Cadence_WE-VE ULC (rev21a).zip \| 311.6 KB EAG Eagle_WE-VE-ULC (rev26a).lbr \| 18.2 KB KIC KiCad_WE-VE-ULC (rev26b).zip \| 28.4 KB ZUK Cadstar_WE-VE ULC (rev21a).zip \| 5 KB CAD-Dateien ZIP IGS WE-VE_ULC_0603_5 (rev1).igs \| 83.6 KB STP WE-VE_ULC_0603_5 (rev1).stp \| 33.6 KB Elektrische Modelle ZIP PSP PSpice_WE-VE_ULC (rev25a).zip \| 4.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	(Kanal) Eingangskapazität [typ.]0.2 pF	–	Kanal Betriebsspannung [min.]-12 V	Kanal Betriebsspannung [max.]12 V	–	Ansteuerungsspannung ESD Method150 V	ESD Kontact-Entladungsfähigkeit8 kV	Bauform0603	Design Kit 823999	–Verfügbarkeit prüfen

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit ESD PROTECTION
