WE-TORPFC Toroidal PFC Chokes

Bauform	Maße	H (mm)	Ø OD (mm)

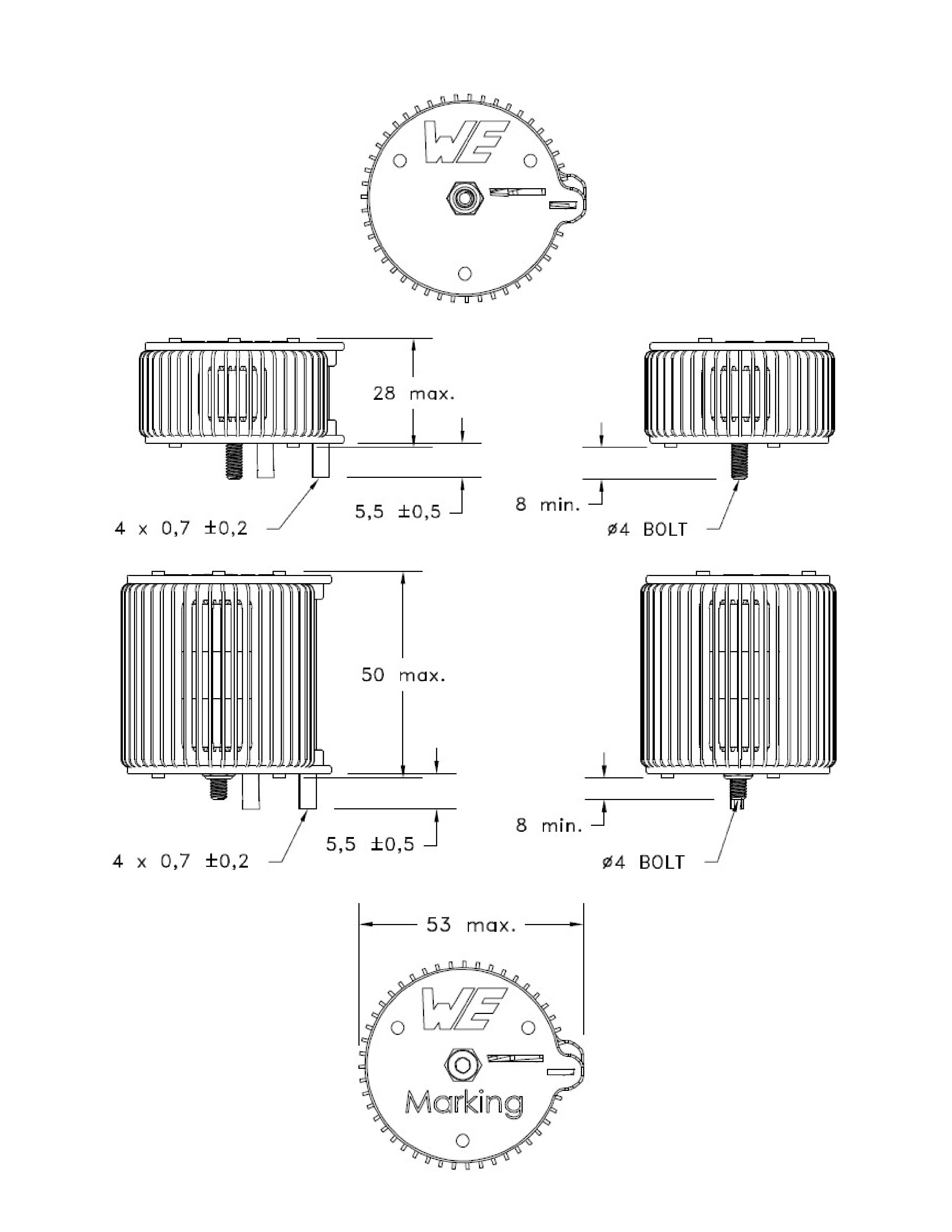

T37		-	53

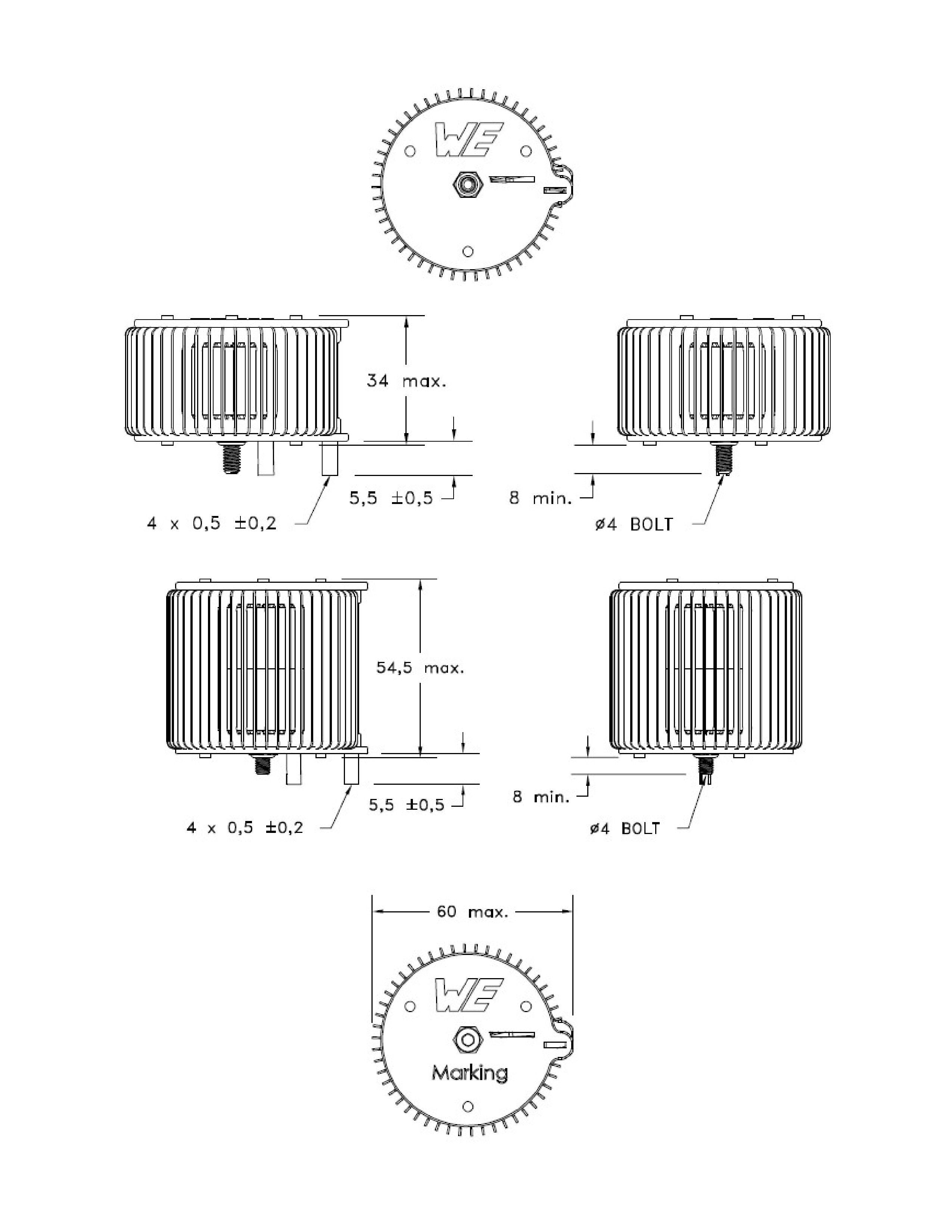

ERW.T43		-	60

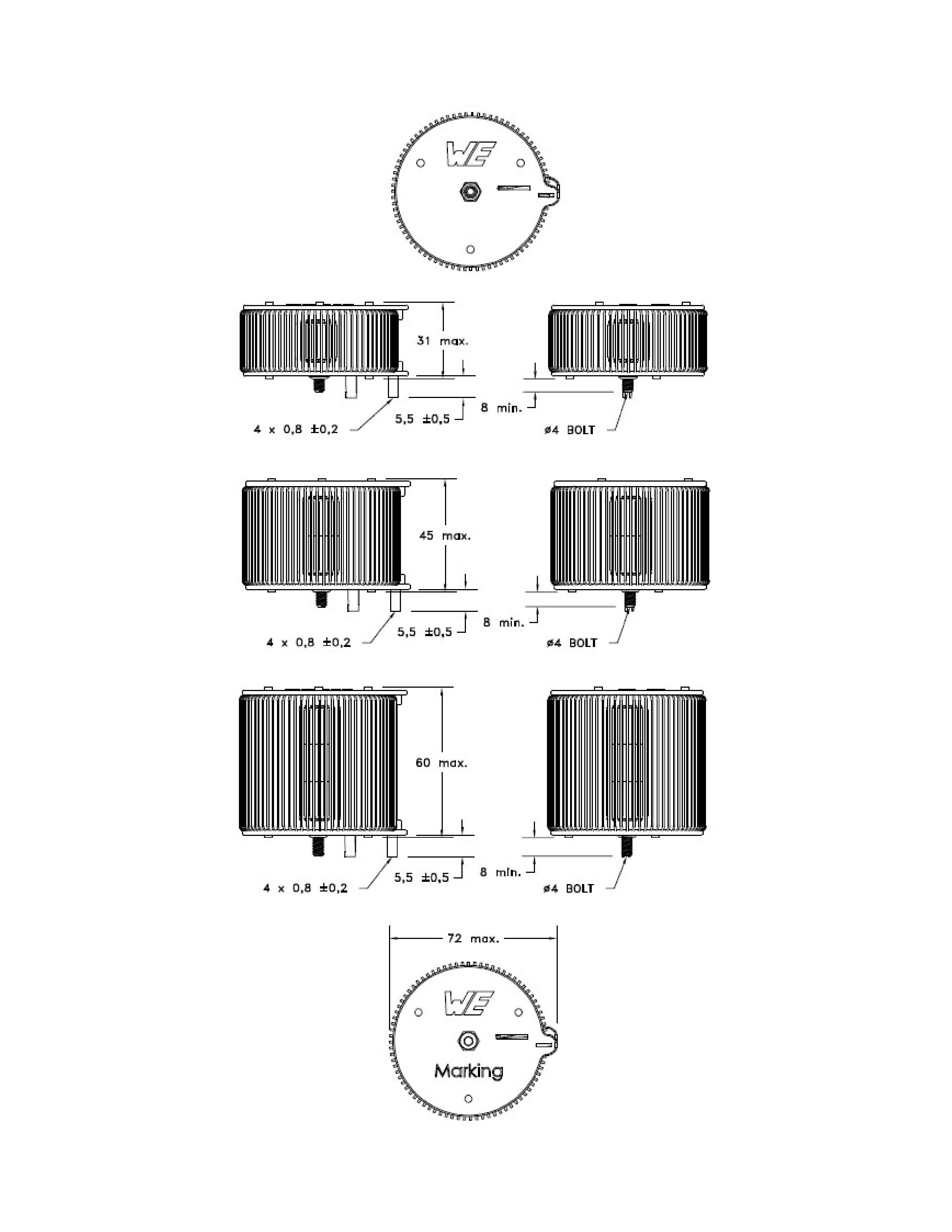

T50		-	72

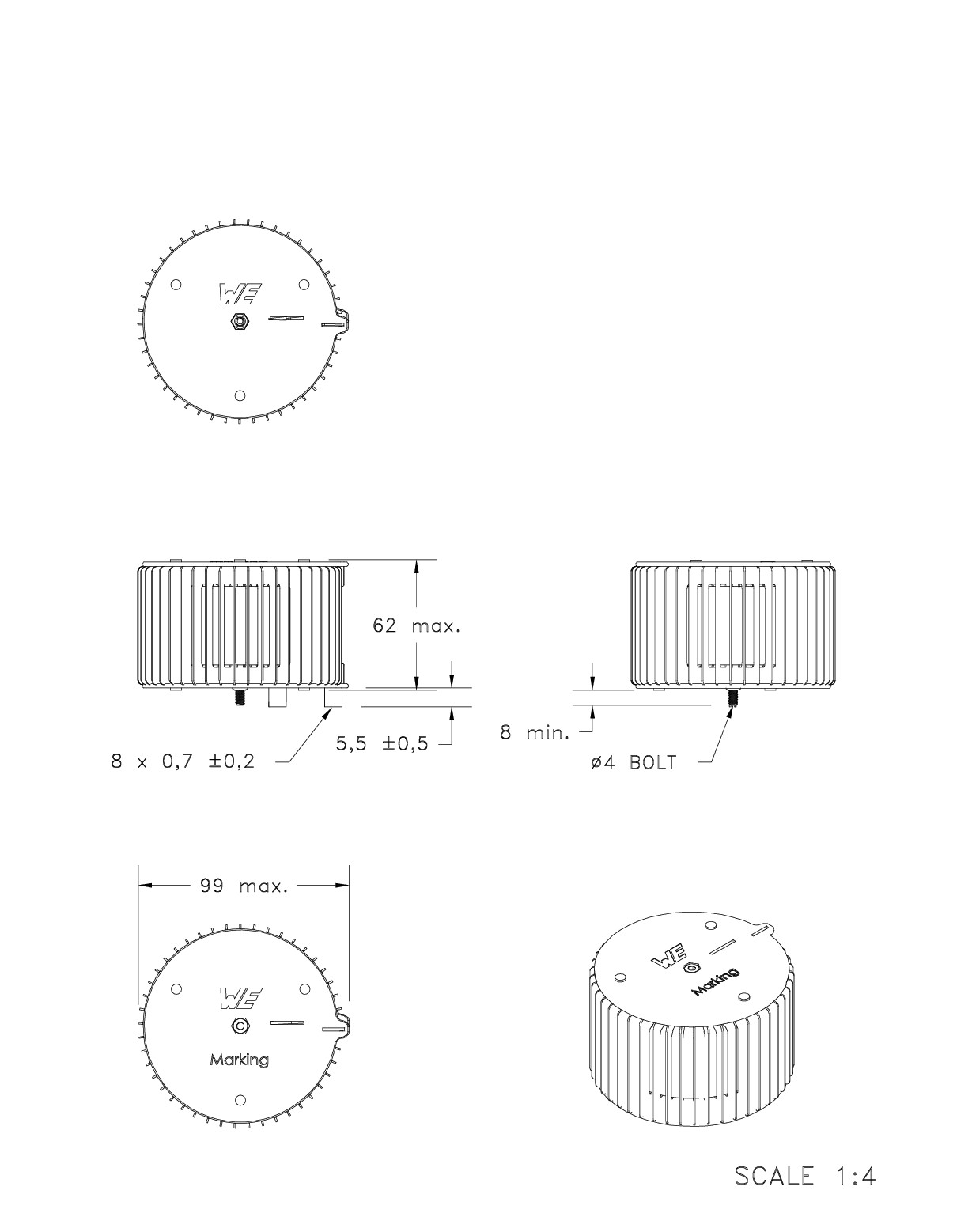

T75		62	99

LTSpice-Dateien

LT
LTSpice_WE-TORPFC (rev25a).zip
|
2 KB

Merkmale

Typical topology Boost CCM
Offline working voltage
Flat Wire windings, low DCR and allow better cooling
Operating Temperature Range -40ºC to +155ºC

Anwendung

Fixed chargers on streets and garages (EV charger)
Solar Inverters
Industrial or Medical AC-DC
Telecom PSU

Nicht das passende Produkt dabei?

Wir helfen Ihnen gerne weiter! Füllen Sie dafür einfach unser Anfrageformular mit Ihren Spezifikationen aus. Wir melden uns schnellstmöglich zum weiteren Vorgehen bei Ihnen.

zur kundenspezifischen Lösung

Artikeldaten

Alle

T37

T43

T50

T75

Alle zurücksetzen

Artikeldaten filtern

Artikel in 4 Produktserien anzeigen

Artikel in 4 Produktserien

Alle zurücksetzen

	Artikel Nr.	Datenblatt	Downloads	Status	L(µH)	I_R(A)	I_SAT(A)	R_{DC max.}(mΩ)	MusterVerfügbarkeit & Muster
	760800401	SPEC118 µH, 13.9 A, 9.5 A	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TORPFC (rev25a).IntLib \| 10.6 MB CDS Cadence_WE-TORPFC (rev25a).zip \| 55.9 MB EAG Eagle_WE-TORPFC (rev25a).lbr \| 56.7 KB KIC KiCad_WE-TORPFC (rev26b).zip \| 5.8 MB CAD-Dateien ZIP 3D Download_3D_WE-TORPFC_76080X401 (rev1).pdf \| 18.4 MB IGS Download_IGS_WE-TORPFC-76080X401 (rev1).igs \| 18.4 MB STP Download_STP_WE-TORPFC-760800401 (rev1).STEP \| 5.9 MB Elektrische Modelle ZIP LT LTSpice_WE-TORPFC (rev25a).zip \| 2 KB PSP PSpice_WE-TORPFC (rev25a).zip \| 5.6 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität118 µH	Nennstrom13.9 A	Sättigungsstrom9.5 A	Gleichstromwiderstand22 mΩ	–Verfügbarkeit prüfen
	760801401	SPEC118 µH, 13.9 A, 23 A	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TORPFC (rev25a).IntLib \| 10.6 MB CDS Cadence_WE-TORPFC (rev25a).zip \| 55.9 MB EAG Eagle_WE-TORPFC (rev25a).lbr \| 56.7 KB KIC KiCad_WE-TORPFC (rev26b).zip \| 5.8 MB CAD-Dateien ZIP 3D Download_3D_WE-TORPFC_76080X401 (rev1).pdf \| 18.4 MB IGS Download_IGS_WE-TORPFC-76080X401 (rev1).igs \| 18.4 MB STP Download_STP_WE-TORPFC-760801401 (rev1).STEP \| 5.9 MB Elektrische Modelle ZIP LT LTSpice_WE-TORPFC (rev25a).zip \| 2 KB PSP PSpice_WE-TORPFC (rev25a).zip \| 5.6 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität118 µH	Nennstrom13.9 A	Sättigungsstrom23 A	Gleichstromwiderstand22 mΩ	–Verfügbarkeit prüfen
	760801122	SPEC132.75 µH, 25.3 A, 45 A	Verfügbarkeit –	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TORPFC (rev25a).IntLib \| 10.6 MB CDS Cadence_WE-TORPFC (rev25a).zip \| 55.9 MB EAG Eagle_WE-TORPFC (rev25a).lbr \| 56.7 KB KIC KiCad_WE-TORPFC (rev26b).zip \| 5.8 MB Elektrische Modelle ZIP LT LTSpice_WE-TORPFC (rev25a).zip \| 2 KB PSP PSpice_WE-TORPFC (rev25a).zip \| 5.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität132.75 µH	Nennstrom25.3 A	Sättigungsstrom45 A	Gleichstromwiderstand14 mΩ	–Verfügbarkeit prüfen
	760800301	SPEC180 µH, 24.5 A, 43 A	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TORPFC (rev25a).IntLib \| 10.6 MB CDS Cadence_WE-TORPFC (rev25a).zip \| 55.9 MB EAG Eagle_WE-TORPFC (rev25a).lbr \| 56.7 KB KIC KiCad_WE-TORPFC (rev26b).zip \| 5.8 MB CAD-Dateien ZIP 3D Download_3D_WE-TORPFC_76080X301 (rev1).pdf \| 19.3 MB IGS Download_IGS_WE-TORPFC-76080X301 (rev1).igs \| 14.1 MB STP Download_STP_WE-TORPFC-760800301 (rev1).STEP \| 4.4 MB Elektrische Modelle ZIP LT LTSpice_WE-TORPFC (rev25a).zip \| 2 KB PSP PSpice_WE-TORPFC (rev25a).zip \| 5.6 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität180 µH	Nennstrom24.5 A	Sättigungsstrom43 A	Gleichstromwiderstand20 mΩ	–Verfügbarkeit prüfen
	760801301	SPEC180 µH, 24.5 A, 105 A	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TORPFC (rev25a).IntLib \| 10.6 MB CDS Cadence_WE-TORPFC (rev25a).zip \| 55.9 MB EAG Eagle_WE-TORPFC (rev25a).lbr \| 56.7 KB KIC KiCad_WE-TORPFC (rev26b).zip \| 5.8 MB CAD-Dateien ZIP 3D Download_3D_WE-TORPFC_76080X301 (rev1).pdf \| 19.3 MB IGS Download_IGS_WE-TORPFC-76080X301 (rev1).igs \| 14.1 MB STP Download_STP_WE-TORPFC-760801301 (rev1).STEP \| 4.4 MB Elektrische Modelle ZIP LT LTSpice_WE-TORPFC (rev25a).zip \| 2 KB PSP PSpice_WE-TORPFC (rev25a).zip \| 5.6 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität180 µH	Nennstrom24.5 A	Sättigungsstrom105 A	Gleichstromwiderstand20 mΩ	–Verfügbarkeit prüfen
	760800201	SPEC194 µH, 12.4 A, 19 A	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TORPFC (rev25a).IntLib \| 10.6 MB CDS Cadence_WE-TORPFC (rev25a).zip \| 55.9 MB EAG Eagle_WE-TORPFC (rev25a).lbr \| 56.7 KB KIC KiCad_WE-TORPFC (rev26b).zip \| 5.8 MB CAD-Dateien ZIP 3D Download_3D_WE-TORPFC_76080X201 (rev1).pdf \| 22.9 MB IGS Download_IGS_WE-TORPFC-76080X201 (rev1).igs \| 26 MB STP Download_STP_WE-TORPFC-760800201 (rev1).STEP \| 7.9 MB Elektrische Modelle ZIP LT LTSpice_WE-TORPFC (rev25a).zip \| 2 KB PSP PSpice_WE-TORPFC (rev25a).zip \| 5.6 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität194 µH	Nennstrom12.4 A	Sättigungsstrom19 A	Gleichstromwiderstand40 mΩ	–Verfügbarkeit prüfen
	760801201	SPEC194 µH, 12.4 A, 37 A	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TORPFC (rev25a).IntLib \| 10.6 MB CDS Cadence_WE-TORPFC (rev25a).zip \| 55.9 MB EAG Eagle_WE-TORPFC (rev25a).lbr \| 56.7 KB KIC KiCad_WE-TORPFC (rev26b).zip \| 5.8 MB CAD-Dateien ZIP 3D Download_3D_WE-TORPFC_76080X201 (rev1).pdf \| 22.9 MB IGS Download_IGS_WE-TORPFC-76080X201 (rev1).igs \| 26 MB STP Download_STP_WE-TORPFC-760801201 (rev1).STEP \| 7.9 MB Elektrische Modelle ZIP LT LTSpice_WE-TORPFC (rev25a).zip \| 2 KB PSP PSpice_WE-TORPFC (rev25a).zip \| 5.6 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität194 µH	Nennstrom12.4 A	Sättigungsstrom37 A	Gleichstromwiderstand40 mΩ	–Verfügbarkeit prüfen
	760800101	SPEC255 µH, 11.2 A, 10.5 A	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TORPFC (rev25a).IntLib \| 10.6 MB CDS Cadence_WE-TORPFC (rev25a).zip \| 55.9 MB EAG Eagle_WE-TORPFC (rev25a).lbr \| 56.7 KB KIC KiCad_WE-TORPFC (rev26b).zip \| 5.8 MB CAD-Dateien ZIP 3D Download_3D_WE-TORPFC_76080X101 (rev1).pdf \| 3.8 MB IGS Download_IGS_WE-TORPFC-76080X101 (rev1).igs \| 18.4 MB STP Download_STP_WE-TORPFC-760800101 (rev1).STEP \| 6 MB Elektrische Modelle ZIP LT LTSpice_WE-TORPFC (rev25a).zip \| 2 KB PSP PSpice_WE-TORPFC (rev25a).zip \| 5.6 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität255 µH	Nennstrom11.2 A	Sättigungsstrom10.5 A	Gleichstromwiderstand36 mΩ	–Verfügbarkeit prüfen
	760801101	SPEC255 µH, 11.2 A, 24 A	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TORPFC (rev25a).IntLib \| 10.6 MB CDS Cadence_WE-TORPFC (rev25a).zip \| 55.9 MB EAG Eagle_WE-TORPFC (rev25a).lbr \| 56.7 KB KIC KiCad_WE-TORPFC (rev26b).zip \| 5.8 MB CAD-Dateien ZIP 3D Download_3D_WE-TORPFC_76080X101 (rev1).pdf \| 3.8 MB IGS Download_IGS_WE-TORPFC-76080X101 (rev1).igs \| 18.4 MB STP Download_STP_WE-TORPFC-760801101 (rev1).STEP \| 6 MB Elektrische Modelle ZIP LT LTSpice_WE-TORPFC (rev25a).zip \| 2 KB PSP PSpice_WE-TORPFC (rev25a).zip \| 5.6 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität255 µH	Nennstrom11.2 A	Sättigungsstrom24 A	Gleichstromwiderstand36 mΩ	–Verfügbarkeit prüfen
	760800403	SPEC355 µH, 12.3 A, 9.5 A	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TORPFC (rev25a).IntLib \| 10.6 MB CDS Cadence_WE-TORPFC (rev25a).zip \| 55.9 MB EAG Eagle_WE-TORPFC (rev25a).lbr \| 56.7 KB KIC KiCad_WE-TORPFC (rev26b).zip \| 5.8 MB CAD-Dateien ZIP 3D Download_3D_WE-TORPFC_76080X403 (rev1).pdf \| 21.9 MB IGS Download_IGS_WE-TORPFC-76080X403 (rev1).igs \| 18.8 MB STP Download_STP_WE-TORPFC-760800403 (rev1).STEP \| 5.9 MB Elektrische Modelle ZIP LT LTSpice_WE-TORPFC (rev25a).zip \| 2 KB PSP PSpice_WE-TORPFC (rev25a).zip \| 5.6 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität355 µH	Nennstrom12.3 A	Sättigungsstrom9.5 A	Gleichstromwiderstand35 mΩ	–Verfügbarkeit prüfen
	760801403	SPEC355 µH, 12.3 A, 23 A	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TORPFC (rev25a).IntLib \| 10.6 MB CDS Cadence_WE-TORPFC (rev25a).zip \| 55.9 MB EAG Eagle_WE-TORPFC (rev25a).lbr \| 56.7 KB KIC KiCad_WE-TORPFC (rev26b).zip \| 5.8 MB CAD-Dateien ZIP 3D Download_3D_WE-TORPFC_76080X403 (rev1).pdf \| 21.9 MB IGS Download_IGS_WE-TORPFC-76080X403 (rev1).igs \| 18.8 MB STP Download_STP_WE-TORPFC-760801403 (rev1).STEP \| 5.9 MB Elektrische Modelle ZIP LT LTSpice_WE-TORPFC (rev25a).zip \| 2 KB PSP PSpice_WE-TORPFC (rev25a).zip \| 5.6 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität355 µH	Nennstrom12.3 A	Sättigungsstrom23 A	Gleichstromwiderstand35 mΩ	–Verfügbarkeit prüfen
	760800202	SPEC389 µH, 11.5 A, 19 A	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TORPFC (rev25a).IntLib \| 10.6 MB CDS Cadence_WE-TORPFC (rev25a).zip \| 55.9 MB EAG Eagle_WE-TORPFC (rev25a).lbr \| 56.7 KB KIC KiCad_WE-TORPFC (rev26b).zip \| 5.8 MB CAD-Dateien ZIP 3D Download_3D_WE-TORPFC_76080X202 (rev1).pdf \| 23.7 MB IGS Download_IGS_WE-TORPFC-76080X202 (rev1).igs \| 22.2 MB STP Download_STP_WE-TORPFC-760800202 (rev1).STEP \| 6.5 MB Elektrische Modelle ZIP LT LTSpice_WE-TORPFC (rev25a).zip \| 2 KB PSP PSpice_WE-TORPFC (rev25a).zip \| 5.6 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität389 µH	Nennstrom11.5 A	Sättigungsstrom19 A	Gleichstromwiderstand50 mΩ	–Verfügbarkeit prüfen
	760801202	SPEC389 µH, 11.5 A, 37 A	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TORPFC (rev25a).IntLib \| 10.6 MB CDS Cadence_WE-TORPFC (rev25a).zip \| 55.9 MB EAG Eagle_WE-TORPFC (rev25a).lbr \| 56.7 KB KIC KiCad_WE-TORPFC (rev26b).zip \| 5.8 MB CAD-Dateien ZIP 3D Download_3D_WE-TORPFC_76080X202 (rev1).pdf \| 23.7 MB IGS Download_IGS_WE-TORPFC-76080X202 (rev1).igs \| 22.2 MB STP Download_STP_WE-TORPFC-760801202 (rev1).STEP \| 6.5 MB Elektrische Modelle ZIP LT LTSpice_WE-TORPFC (rev25a).zip \| 2 KB PSP PSpice_WE-TORPFC (rev25a).zip \| 5.6 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität389 µH	Nennstrom11.5 A	Sättigungsstrom37 A	Gleichstromwiderstand50 mΩ	–Verfügbarkeit prüfen
	760800102	SPEC510 µH, 9.8 A, 10.5 A	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TORPFC (rev25a).IntLib \| 10.6 MB CDS Cadence_WE-TORPFC (rev25a).zip \| 55.9 MB EAG Eagle_WE-TORPFC (rev25a).lbr \| 56.7 KB KIC KiCad_WE-TORPFC (rev26b).zip \| 5.8 MB CAD-Dateien ZIP 3D Download_3D_WE-TORPFC_76080X102 (rev1).pdf \| 20.8 MB IGS Download_IGS_WE-TORPFC-76080X102 (rev1).igs \| 18.4 MB STP Download_STP_WE-TORPFC-760800102 (rev1).STEP \| 6.1 MB Elektrische Modelle ZIP LT LTSpice_WE-TORPFC (rev25a).zip \| 2 KB PSP PSpice_WE-TORPFC (rev25a).zip \| 5.6 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität510 µH	Nennstrom9.8 A	Sättigungsstrom10.5 A	Gleichstromwiderstand55 mΩ	–Verfügbarkeit prüfen
	760801102	SPEC510 µH, 9.8 A, 24 A	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TORPFC (rev25a).IntLib \| 10.6 MB CDS Cadence_WE-TORPFC (rev25a).zip \| 55.9 MB EAG Eagle_WE-TORPFC (rev25a).lbr \| 56.7 KB KIC KiCad_WE-TORPFC (rev26b).zip \| 5.8 MB CAD-Dateien ZIP 3D Download_3D_WE-TORPFC_76080X102 (rev1).pdf \| 20.8 MB IGS Download_IGS_WE-TORPFC-76080X102 (rev1).igs \| 18.4 MB STP Download_STP_WE-TORPFC-760801102 (rev1).STEP \| 6.1 MB Elektrische Modelle ZIP LT LTSpice_WE-TORPFC (rev25a).zip \| 2 KB PSP PSpice_WE-TORPFC (rev25a).zip \| 5.6 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität510 µH	Nennstrom9.8 A	Sättigungsstrom24 A	Gleichstromwiderstand55 mΩ	–Verfügbarkeit prüfen
	760800203	SPEC584 µH, 11.7 A, 19 A	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TORPFC (rev25a).IntLib \| 10.6 MB CDS Cadence_WE-TORPFC (rev25a).zip \| 55.9 MB EAG Eagle_WE-TORPFC (rev25a).lbr \| 56.7 KB KIC KiCad_WE-TORPFC (rev26b).zip \| 5.8 MB CAD-Dateien ZIP 3D Download_3D_WE-TORPFC_76080X203 (rev1).pdf \| 24.8 MB IGS Download_IGS_WE-TORPFC-76080X203 (rev1).igs \| 22.4 MB STP Download_STP_WE-TORPFC-760800203 (rev1).STEP \| 6.6 MB Elektrische Modelle ZIP LT LTSpice_WE-TORPFC (rev25a).zip \| 2 KB PSP PSpice_WE-TORPFC (rev25a).zip \| 5.6 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität584 µH	Nennstrom11.7 A	Sättigungsstrom19 A	Gleichstromwiderstand65 mΩ	–Verfügbarkeit prüfen
	760801203	SPEC584 µH, 11.7 A, 37 A	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TORPFC (rev25a).IntLib \| 10.6 MB CDS Cadence_WE-TORPFC (rev25a).zip \| 55.9 MB EAG Eagle_WE-TORPFC (rev25a).lbr \| 56.7 KB KIC KiCad_WE-TORPFC (rev26b).zip \| 5.8 MB CAD-Dateien ZIP 3D Download_3D_WE-TORPFC_76080X203 (rev1).pdf \| 24.8 MB IGS Download_IGS_WE-TORPFC-76080X203 (rev1).igs \| 22.4 MB STP Download_STP_WE-TORPFC-760801203 (rev1).STEP \| 6.6 MB Elektrische Modelle ZIP LT LTSpice_WE-TORPFC (rev25a).zip \| 2 KB PSP PSpice_WE-TORPFC (rev25a).zip \| 5.6 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität584 µH	Nennstrom11.7 A	Sättigungsstrom37 A	Gleichstromwiderstand65 mΩ	–Verfügbarkeit prüfen
	760801321	SPEC720 µH, 17.2 A, 38 A	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TORPFC (rev25a).IntLib \| 10.6 MB CDS Cadence_WE-TORPFC (rev25a).zip \| 55.9 MB EAG Eagle_WE-TORPFC (rev25a).lbr \| 56.7 KB KIC KiCad_WE-TORPFC (rev26b).zip \| 5.8 MB CAD-Dateien ZIP 3D Download_3D_WE-TORPFC_76080X301 (rev1).pdf \| 19.3 MB IGS Download_IGS_WE-TORPFC-76080X301 (rev1).igs \| 14.1 MB STP Download_STP_WE-TORPFC-760801321 (rev1).STEP \| 7.3 MB Elektrische Modelle ZIP LT LTSpice_WE-TORPFC (rev25a).zip \| 2 KB PSP PSpice_WE-TORPFC (rev25a).zip \| 5.6 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität720 µH	Nennstrom17.2 A	Sättigungsstrom38 A	Gleichstromwiderstand42 mΩ	–Verfügbarkeit prüfen
