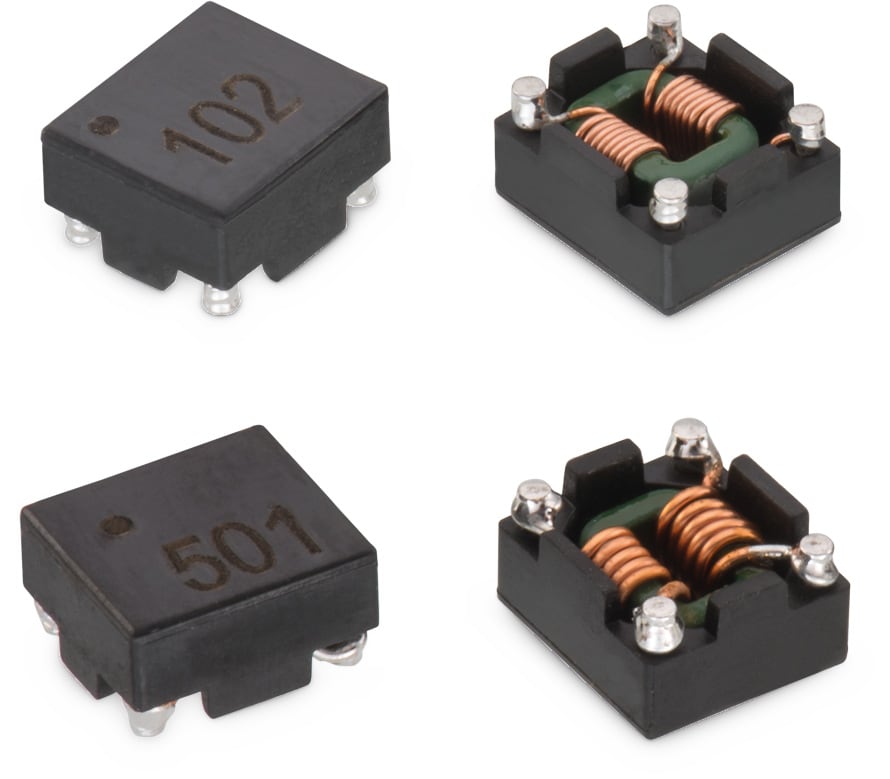

WE-SL5 HC Stromkompensierter SMT Line Filter

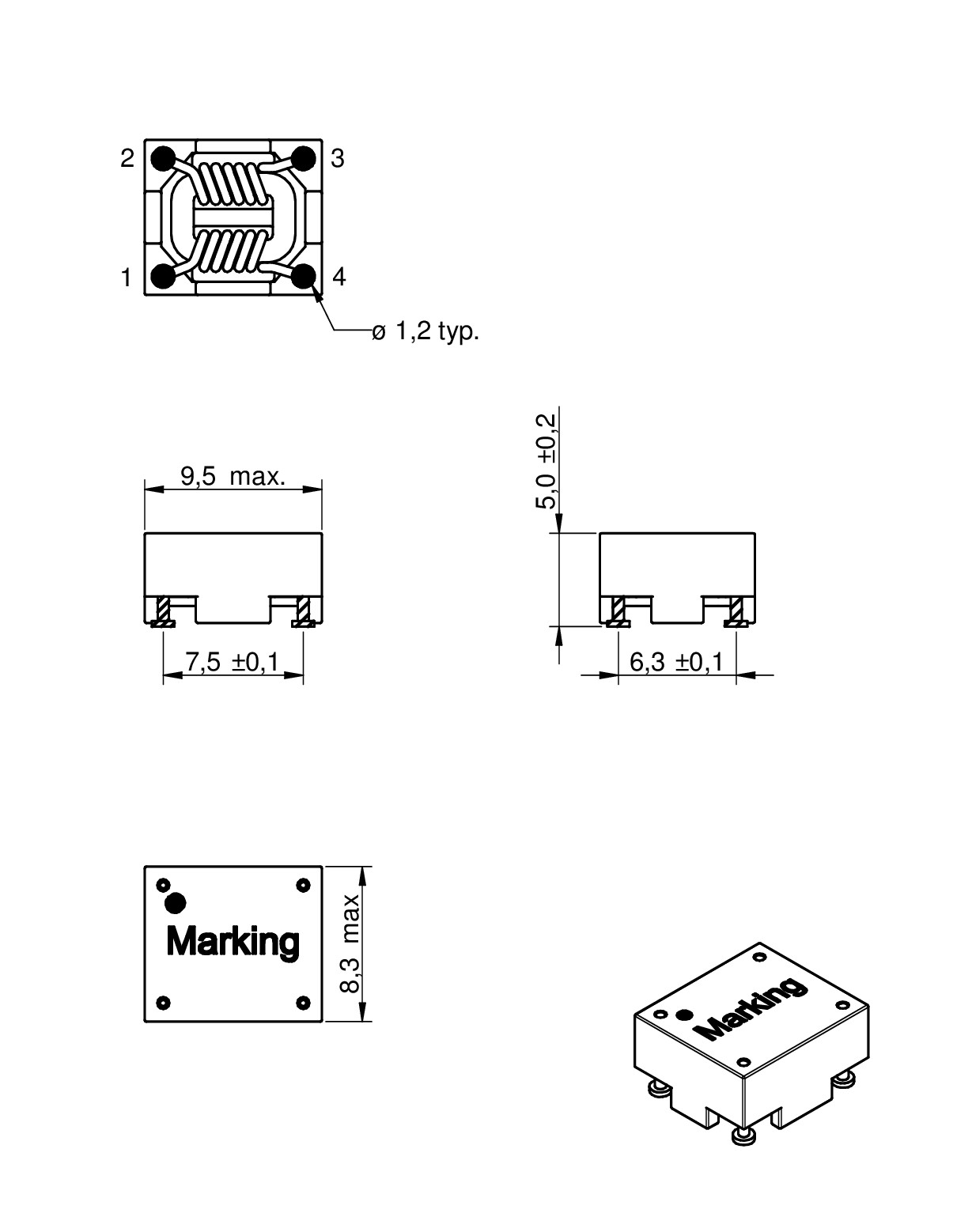

Bauform	Maße	L (mm)	B (mm)	H (mm)	Montageart
WE-SL5-HC		9.5	8.3	5	SMT

LTSpice-Dateien

LT

LTSpice_WE-SL5-HC (rev22a).zip

|

2.8 KB

Merkmale

Geringe Bauhöhe von 5.3 mm
Hohe Impedanz bis 2200 Ohm
Strombelastbarkeit bis 5 A
Nennspannung 80 VDC (42VAC)
Brennbarkeit gemäß UL 94 V-0
Klimakategorie 40/125/21

Anwendung

Drossel für Signal- und Datenleitung
Spannungsversorgung
Messsignalleitung/Sensorleitung
Unterdrückung von Gleichaktstörungen

Application Notes

ANP044 Auswirkung von Layout, Bauelementen und Filter auf die EMV von modernen DC/DC Schaltreglern
PDF
FA002 Challenges and advantages of high-bandwidth uncompressed video connectivity for medical diagnostic equipment
PDF

Artikeldaten

WE-SL5-HC

Alle zurücksetzen

Artikeldaten filtern

Artikel in 1 Produktserien anzeigen

Artikel in 1 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Wicklungstyp	Wicklungsanzahl	L₁ (µH)	Z (Ω)	I_{R 1} (mA)	R_{DC1 max.} (Ω)	V_R (V)	Design Kit
744273501	Sektional, 2, 5 µH	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL5_HC (rev22a).IntLib \| 252.5 KB CDS Cadence_WE-SL5_HC (rev18a).zip \| 968.2 KB EAG Eagle_WE-SL5-HC (rev21a).lbr KIC KiCad_WE-SL5HC (rev25b).zip \| 1.7 MB ZUK Cadstar_WE-SL5-HC (rev19a).zip \| 5.3 KB CAD-Dateien ZIP 3D 744273xxx_3D (rev1).pdf \| 1.5 MB IGS WE-SL5_HC_744273 (rev1).igs \| 3.7 MB STP WE-SL5_HC_744273 (rev1).stp \| 976.9 KB Elektrische Modelle ZIP PSP PSpice_WE-SL5HC (rev22a).zip \| 4.4 KB S S-PARAMETER_WE-SL5HC (rev20a).zip \| 486.1 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wicklungstyp Sektional	Wicklungsanzahl 2	Induktivität [1] 5 µH	Impedanz 500 Ω	Nennstrom [1] 5000 mA	Gleichstromwiderstand [1] 0.0055 Ω	Nennspannung 80 V	Design Kit 744725
744273801	Sektional, 2, 9 µH	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL5_HC (rev22a).IntLib \| 252.5 KB CDS Cadence_WE-SL5_HC (rev18a).zip \| 968.2 KB EAG Eagle_WE-SL5-HC (rev21a).lbr KIC KiCad_WE-SL5HC (rev25b).zip \| 1.7 MB ZUK Cadstar_WE-SL5-HC (rev19a).zip \| 5.3 KB CAD-Dateien ZIP 3D 744273xxx_3D (rev1).pdf \| 1.5 MB IGS WE-SL5_HC_744273 (rev1).igs \| 3.7 MB STP WE-SL5_HC_744273 (rev1).stp \| 976.9 KB Elektrische Modelle ZIP PSP PSpice_WE-SL5HC (rev22a).zip \| 4.4 KB S S-PARAMETER_WE-SL5HC (rev20a).zip \| 486.1 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wicklungstyp Sektional	Wicklungsanzahl 2	Induktivität [1] 9 µH	Impedanz 800 Ω	Nennstrom [1] 3500 mA	Gleichstromwiderstand [1] 0.011 Ω	Nennspannung 80 V	Design Kit –
744273102	Sektional, 2, 11 µH	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL5_HC (rev22a).IntLib \| 252.5 KB CDS Cadence_WE-SL5_HC (rev18a).zip \| 968.2 KB EAG Eagle_WE-SL5-HC (rev21a).lbr KIC KiCad_WE-SL5HC (rev25b).zip \| 1.7 MB ZUK Cadstar_WE-SL5-HC (rev19a).zip \| 5.3 KB CAD-Dateien ZIP 3D 744273xxx_3D (rev1).pdf \| 1.5 MB IGS WE-SL5_HC_744273 (rev1).igs \| 3.7 MB STP WE-SL5_HC_744273 (rev1).stp \| 976.9 KB Elektrische Modelle ZIP PSP PSpice_WE-SL5HC (rev22a).zip \| 4.4 KB S S-PARAMETER_WE-SL5HC (rev20a).zip \| 486.1 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wicklungstyp Sektional	Wicklungsanzahl 2	Induktivität [1] 11 µH	Impedanz 1000 Ω	Nennstrom [1] 2500 mA	Gleichstromwiderstand [1] 0.03 Ω	Nennspannung 80 V	Design Kit –
744273222	Sektional, 2, 30 µH	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL5_HC (rev22a).IntLib \| 252.5 KB CDS Cadence_WE-SL5_HC (rev18a).zip \| 968.2 KB EAG Eagle_WE-SL5-HC (rev21a).lbr KIC KiCad_WE-SL5HC (rev25b).zip \| 1.7 MB ZUK Cadstar_WE-SL5-HC (rev19a).zip \| 5.3 KB CAD-Dateien ZIP 3D 744273xxx_3D (rev1).pdf \| 1.5 MB IGS WE-SL5_HC_744273 (rev1).igs \| 3.7 MB STP WE-SL5_HC_744273 (rev1).stp \| 976.9 KB Elektrische Modelle ZIP PSP PSpice_WE-SL5HC (rev22a).zip \| 4.4 KB S S-PARAMETER_WE-SL5HC (rev20a).zip \| 486.1 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wicklungstyp Sektional	Wicklungsanzahl 2	Induktivität [1] 30 µH	Impedanz 2200 Ω	Nennstrom [1] 1400 mA	Gleichstromwiderstand [1] 0.06 Ω	Nennspannung 80 V	Design Kit 744725

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit SMT Common Mode Filters for Data Line Chokes
