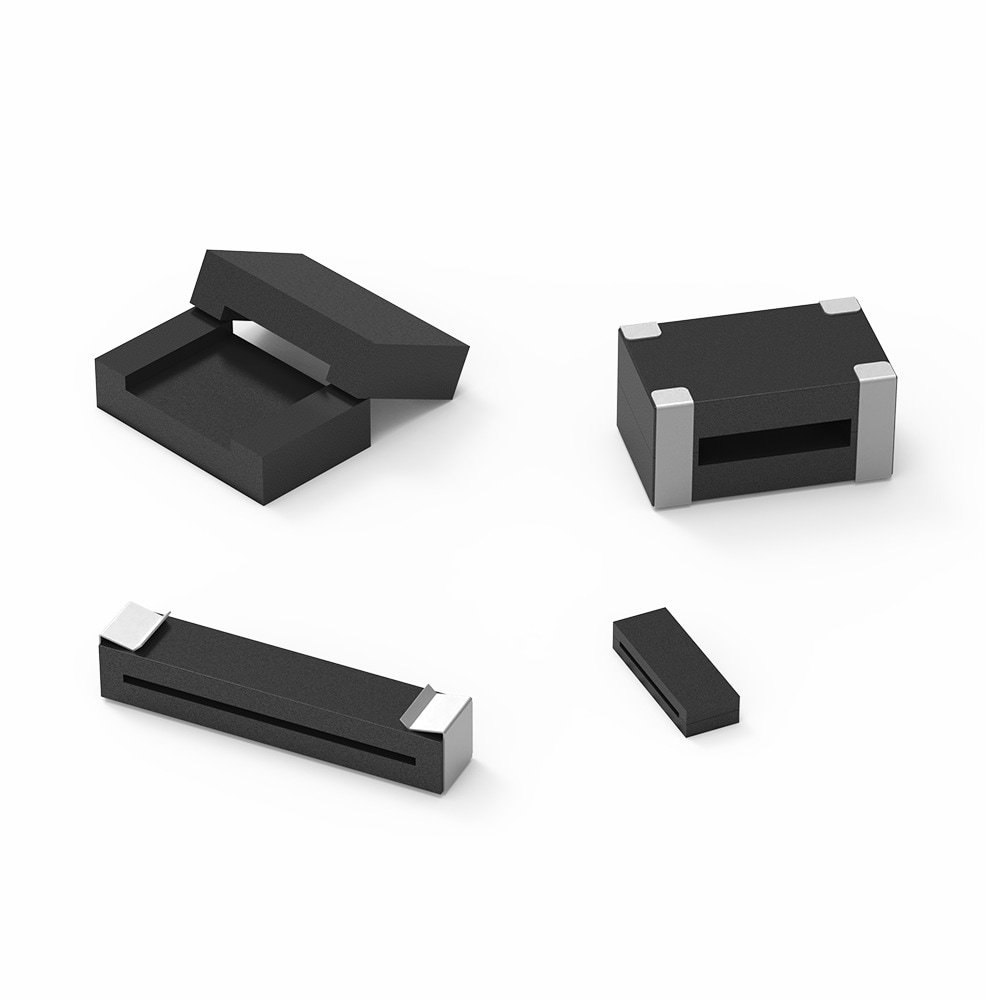

WE-SFA

Merkmale

Komplett konfektioniert mit Metall-Klammer und Selbstklebeband lieferbar
Material: 4W620
Betriebstemperatur: –25 ºC bis +125 ºC

Anwendung

Computer
Terminals
Störprobleme im Zusammenhang mit Datenleitungen von Bürogeräten
Einfache Montage an bereits installierten oder mit Stecker versehenen Kabeln
Für starke Störprobleme von Flachkabeln bei digitalen Geräten

Artikeldaten

Artikeldaten filtern

Artikel in 0 Produktserien anzeigen

Artikel in 0 Produktserien

Alle zurücksetzen

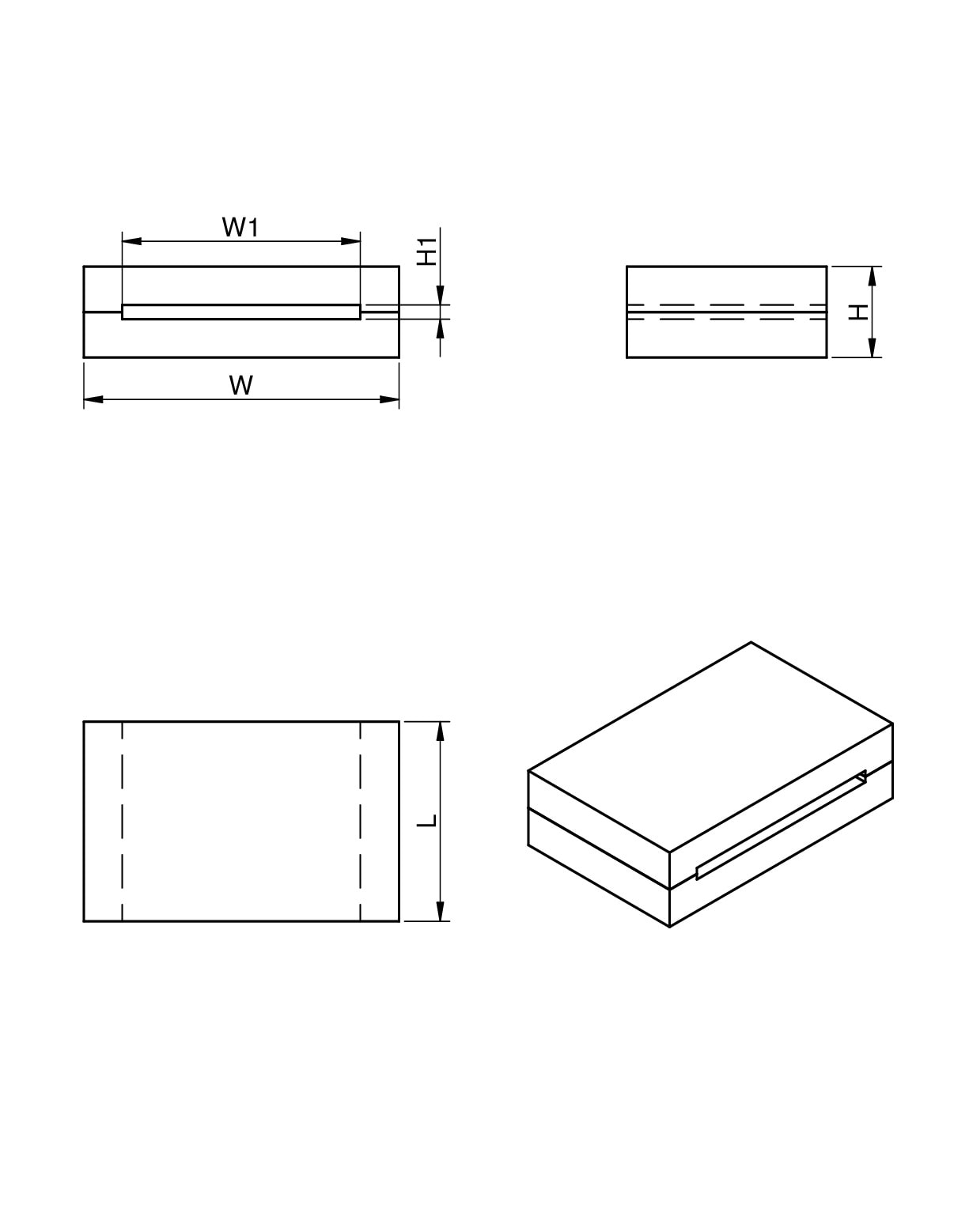

	Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Polzahl	L (mm)	B (mm)	W1 (mm)	H (mm)	H₁ (mm)	Z @ 25 MHz 1 Windung (Ω)	Z @ 100 MHz 1 Windung (Ω)	Material	Metall Clip	Kunststoff Clip	Muster
	7427258	10, 15 mm, 17 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 7427258 (rev1).igs \| 55.5 KB STP 7427258 (rev1).stp \| 24.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polzahl 10	Länge 15 mm	Breite 17 mm	Breite 13 mm	Höhe 2.5 mm	Höhe 0.8 mm	Impedanz @ 25 MHz 1 Windung 27 Ω	Impedanz @ 100 MHz 1 Windung 66 Ω	Material 4 W 620	Metall Clip 74277008	Kunststoff Clip –
	7427257	20, 12 mm, 33.5 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 7427257 (rev1).igs \| 55.8 KB STP 7427257 (rev1).stp \| 24.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polzahl 20	Länge 12 mm	Breite 33.5 mm	Breite 27 mm	Höhe 6.6 mm	Höhe 1.2 mm	Impedanz @ 25 MHz 1 Windung 28 Ω	Impedanz @ 100 MHz 1 Windung 57 Ω	Material 4 W 620	Metall Clip –	Kunststoff Clip 7427700
	74272571	20, 25.4 mm, 38 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 74272571 (rev1).igs \| 266.7 KB STP 74272571 (rev1).stp \| 82.8 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polzahl 20	Länge 25.4 mm	Breite 38 mm	Breite 26.6 mm	Höhe 12.7 mm	Höhe 1.6 mm	Impedanz @ 25 MHz 1 Windung 100 Ω	Impedanz @ 100 MHz 1 Windung 170 Ω	Material 4 W 620	Metall Clip –	Kunststoff Clip –
	742725	24, 31.7 mm, 53.2 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 742725 (rev1).igs \| 55.1 KB STP 742725 (rev1).stp \| 24.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polzahl 24	Länge 31.7 mm	Breite 53.2 mm	Breite 33.4 mm	Höhe 25.4 mm	Höhe 7 mm	Impedanz @ 25 MHz 1 Windung 148 Ω	Impedanz @ 100 MHz 1 Windung 267 Ω	Material 4 W 620	Metall Clip 74277006	Kunststoff Clip –
	7427259	24, 31.7 mm, 53.2 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 7427259 (rev1).igs \| 363.3 KB STP 7427259 (rev1).stp \| 111.8 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polzahl 24	Länge 31.7 mm	Breite 53.2 mm	Breite 33.4 mm	Höhe 25.4 mm	Höhe 7 mm	Impedanz @ 25 MHz 1 Windung 148 Ω	Impedanz @ 100 MHz 1 Windung 267 Ω	Material 4 W 620	Metall Clip –	Kunststoff Clip –
	7427250	26, 28.5 mm, 45 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 7427250 (rev1).igs \| 55.8 KB STP 7427250 (rev1).stp \| 24.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polzahl 26	Länge 28.5 mm	Breite 45 mm	Breite 34 mm	Höhe 13 mm	Höhe 2 mm	Impedanz @ 25 MHz 1 Windung 97 Ω	Impedanz @ 100 MHz 1 Windung 194 Ω	Material 4 W 620	Metall Clip 74277005	Kunststoff Clip 74277004
	7427255	26, 15 mm, 45 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 7427255 (rev1).igs \| 55.8 KB STP 7427255 (rev1).stp \| 24.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polzahl 26	Länge 15 mm	Breite 45 mm	Breite 34 mm	Höhe 13 mm	Höhe 2 mm	Impedanz @ 25 MHz 1 Windung 51 Ω	Impedanz @ 100 MHz 1 Windung 100 Ω	Material 4 W 620	Metall Clip 74277005	Kunststoff Clip –
	74272590	26, 28.5 mm, 45 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 74272590 (rev1).igs \| 302 KB STP 74272590 (rev1).stp \| 86.5 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polzahl 26	Länge 28.5 mm	Breite 45 mm	Breite 34 mm	Höhe 13 mm	Höhe 2 mm	Impedanz @ 25 MHz 1 Windung 97 Ω	Impedanz @ 100 MHz 1 Windung 194 Ω	Material 4 W 620	Metall Clip –	Kunststoff Clip –
	74272595	26, 15 mm, 45 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 74272595 (rev1).igs \| 301.9 KB STP 74272595 (rev1).stp \| 86.5 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polzahl 26	Länge 15 mm	Breite 45 mm	Breite 34 mm	Höhe 13 mm	Höhe 2 mm	Impedanz @ 25 MHz 1 Windung 51 Ω	Impedanz @ 100 MHz 1 Windung 100 Ω	Material 4 W 620	Metall Clip –	Kunststoff Clip –
	7427251	40, 28.5 mm, 63 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 7427251 (rev1).igs \| 55.8 KB STP 7427251 (rev1).stp \| 24.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polzahl 40	Länge 28.5 mm	Breite 63 mm	Breite 52 mm	Höhe 13 mm	Höhe 2 mm	Impedanz @ 25 MHz 1 Windung 78 Ω	Impedanz @ 100 MHz 1 Windung 180 Ω	Material 4 W 620	Metall Clip 74277005	Kunststoff Clip 74277004
	7427252	40, 15 mm, 63 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 7427252 (rev1).igs \| 55.8 KB STP 7427252 (rev1).stp \| 24.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polzahl 40	Länge 15 mm	Breite 63 mm	Breite 52 mm	Höhe 13 mm	Höhe 2 mm	Impedanz @ 25 MHz 1 Windung 44 Ω	Impedanz @ 100 MHz 1 Windung 101 Ω	Material 4 W 620	Metall Clip 74277005	Kunststoff Clip –
	74272591	40, 28.5 mm, 63 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 74272591 (rev1).igs \| 302 KB STP 74272591 (rev1).stp \| 86.5 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polzahl 40	Länge 28.5 mm	Breite 63 mm	Breite 52 mm	Höhe 13 mm	Höhe 2 mm	Impedanz @ 25 MHz 1 Windung 78 Ω	Impedanz @ 100 MHz 1 Windung 180 Ω	Material 4 W 620	Metall Clip –	Kunststoff Clip –
	74272592	40, 15 mm, 63 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 74272592 (rev1).igs \| 302 KB STP 74272592 (rev1).stp \| 86.5 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polzahl 40	Länge 15 mm	Breite 63 mm	Breite 52 mm	Höhe 13 mm	Höhe 2 mm	Impedanz @ 25 MHz 1 Windung 44 Ω	Impedanz @ 100 MHz 1 Windung 101 Ω	Material 4 W 620	Metall Clip –	Kunststoff Clip –
	7427253	50, 28.6 mm, 76.2 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 7427253 (rev1).igs \| 54.3 KB STP 7427253 (rev1).stp \| 24.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polzahl 50	Länge 28.6 mm	Breite 76.2 mm	Breite 65.3 mm	Höhe 13 mm	Höhe 2 mm	Impedanz @ 25 MHz 1 Windung 72 Ω	Impedanz @ 100 MHz 1 Windung 192 Ω	Material 4 W 620	Metall Clip 74277005	Kunststoff Clip 74277004
	7427254	50, 15 mm, 76.2 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 7427254 (rev1).igs \| 54 KB STP 7427254 (rev1).stp \| 24.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polzahl 50	Länge 15 mm	Breite 76.2 mm	Breite 65.3 mm	Höhe 13 mm	Höhe 2 mm	Impedanz @ 25 MHz 1 Windung 42 Ω	Impedanz @ 100 MHz 1 Windung 114 Ω	Material 4 W 620	Metall Clip 74277005	Kunststoff Clip –
	74272593	50, 28.5 mm, 76.2 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 74272593 (rev1).igs \| 299 KB STP 74272593 (rev1).stp \| 86.5 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status NRND i \| Produktion ist aktiv. Der Artikel ist nicht empfohlen für neue Designs. Erwartete Lebenszeit: 2-5 Jahre.	Polzahl 50	Länge 28.5 mm	Breite 76.2 mm	Breite 65.3 mm	Höhe 13 mm	Höhe 2 mm	Impedanz @ 25 MHz 1 Windung 72 Ω	Impedanz @ 100 MHz 1 Windung 192 Ω	Material 4 W 620	Metall Clip –	Kunststoff Clip –
	74272594	50, 15 mm, 76.2 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 74272594 (rev1).igs \| 298.8 KB STP 74272594 (rev1).stp \| 86.5 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status NRND i \| Produktion ist aktiv. Der Artikel ist nicht empfohlen für neue Designs. Erwartete Lebenszeit: 2-5 Jahre.	Polzahl 50	Länge 15 mm	Breite 76.2 mm	Breite 65.3 mm	Höhe 13 mm	Höhe 2 mm	Impedanz @ 25 MHz 1 Windung 42 Ω	Impedanz @ 100 MHz 1 Windung 114 Ω	Material 4 W 620	Metall Clip –	Kunststoff Clip –
	7427256	64, 28.6 mm, 110 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 7427256 (rev1).igs \| 55.7 KB STP 7427256 (rev1).stp \| 24.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polzahl 64	Länge 28.6 mm	Breite 110 mm	Breite 83.4 mm	Höhe 15.3 mm	Höhe 2.4 mm	Impedanz @ 25 MHz 1 Windung 70 Ω	Impedanz @ 100 MHz 1 Windung 175 Ω	Material 4 W 620	Metall Clip 74277005	Kunststoff Clip 74277004
	74272596	64, 28.5 mm, 110 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 74272596 (rev1).igs \| 301.1 KB STP 74272596 (rev1).stp \| 86.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polzahl 64	Länge 28.5 mm	Breite 110 mm	Breite 83.4 mm	Höhe 15.3 mm	Höhe 2.4 mm	Impedanz @ 25 MHz 1 Windung 70 Ω	Impedanz @ 100 MHz 1 Windung 175 Ω	Material 4 W 620	Metall Clip –	Kunststoff Clip –
