Bauform	L (mm)	B (mm)	H (mm)	Montageart

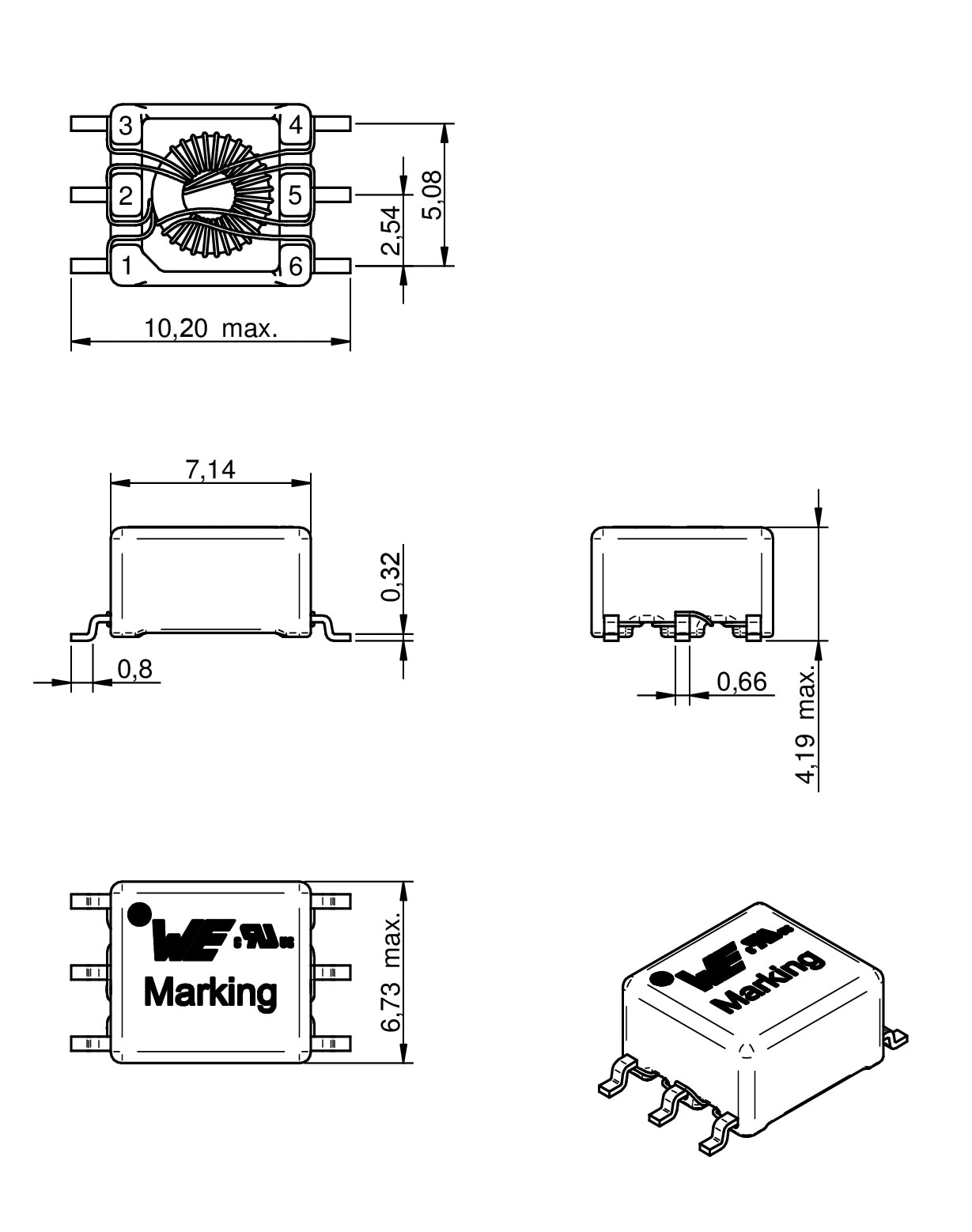

1006	6.73	10.2	-	SMT

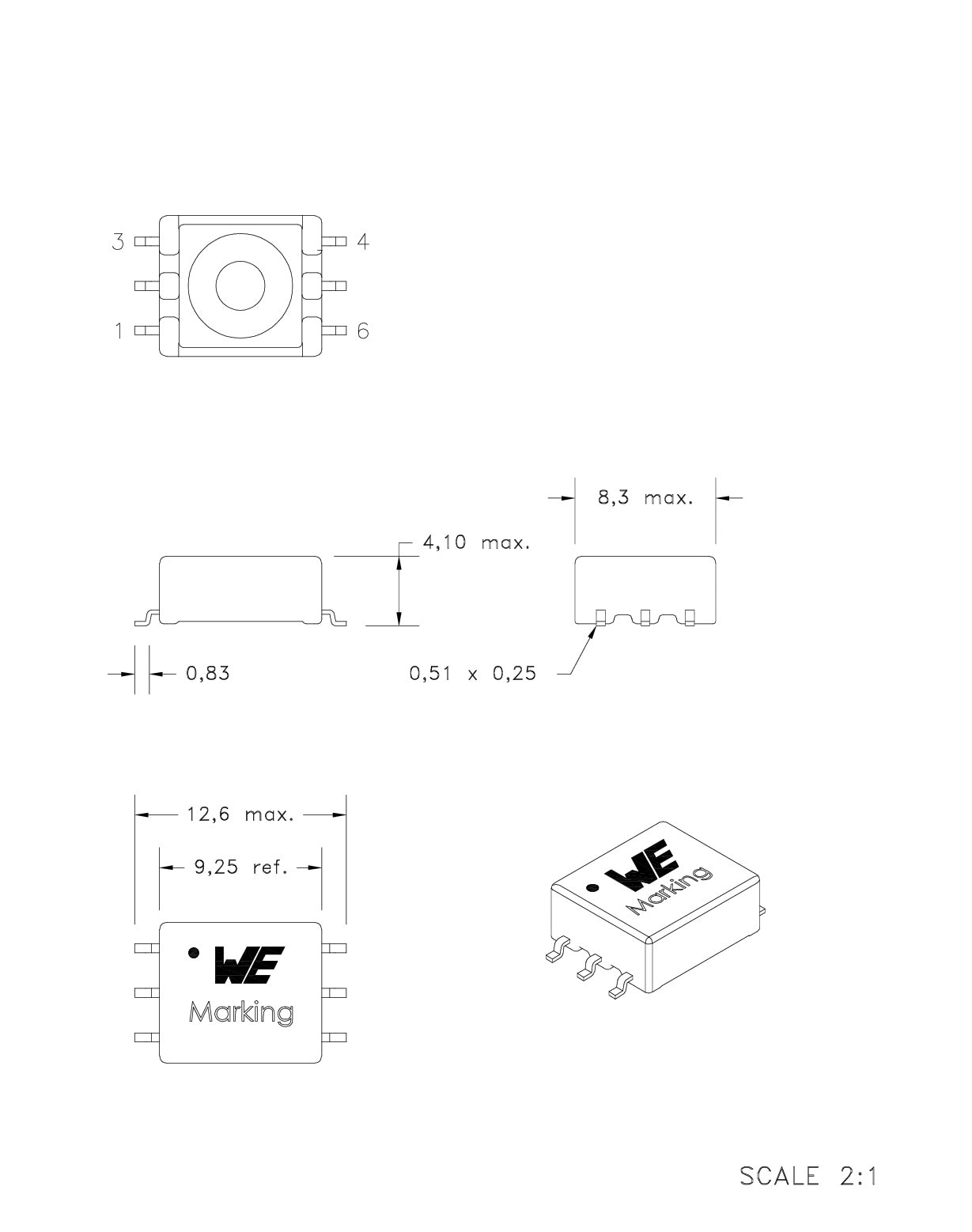

1208	8.3	12.6	4.1	SMT

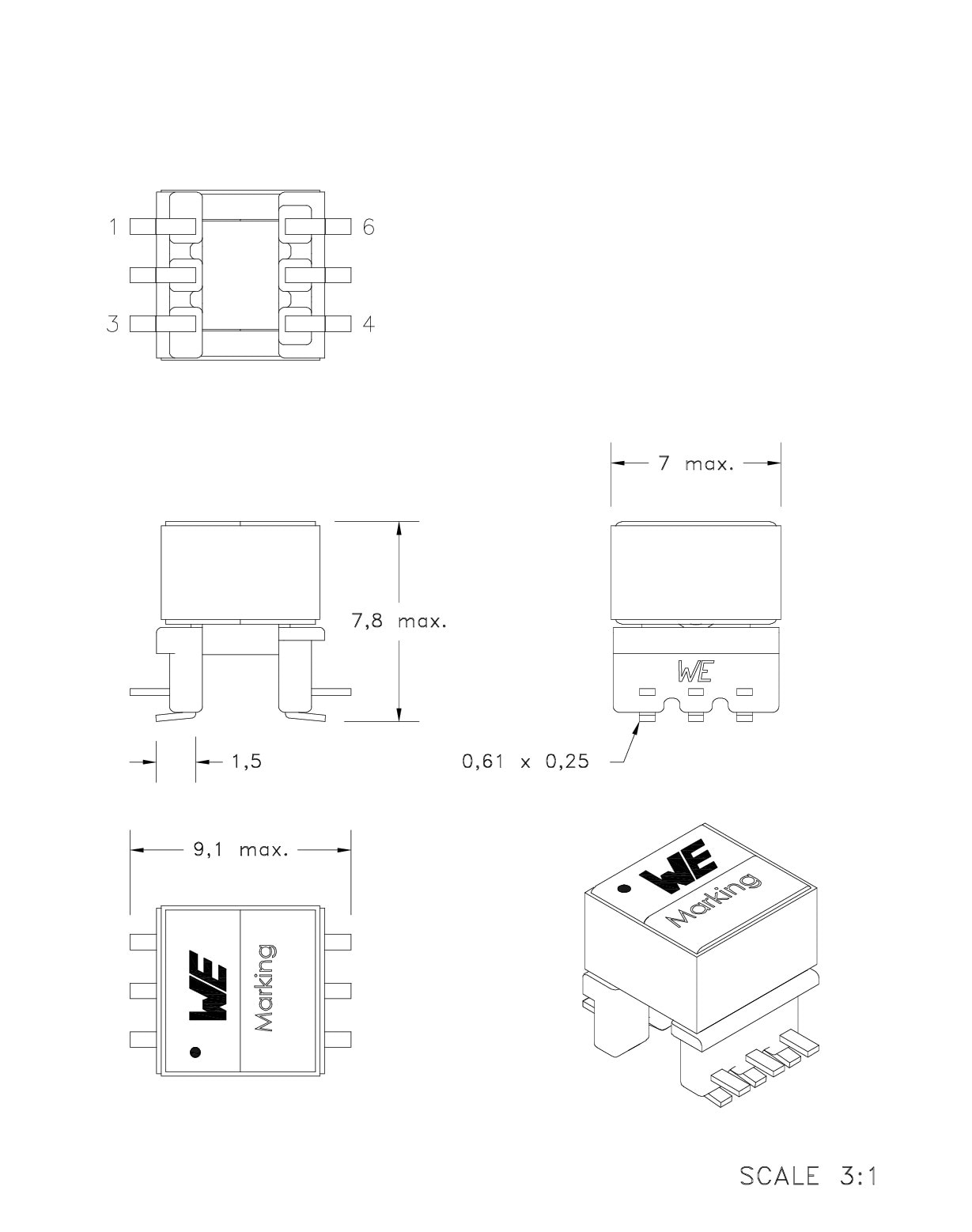

1209	9.14	12.7	7.62	SMT

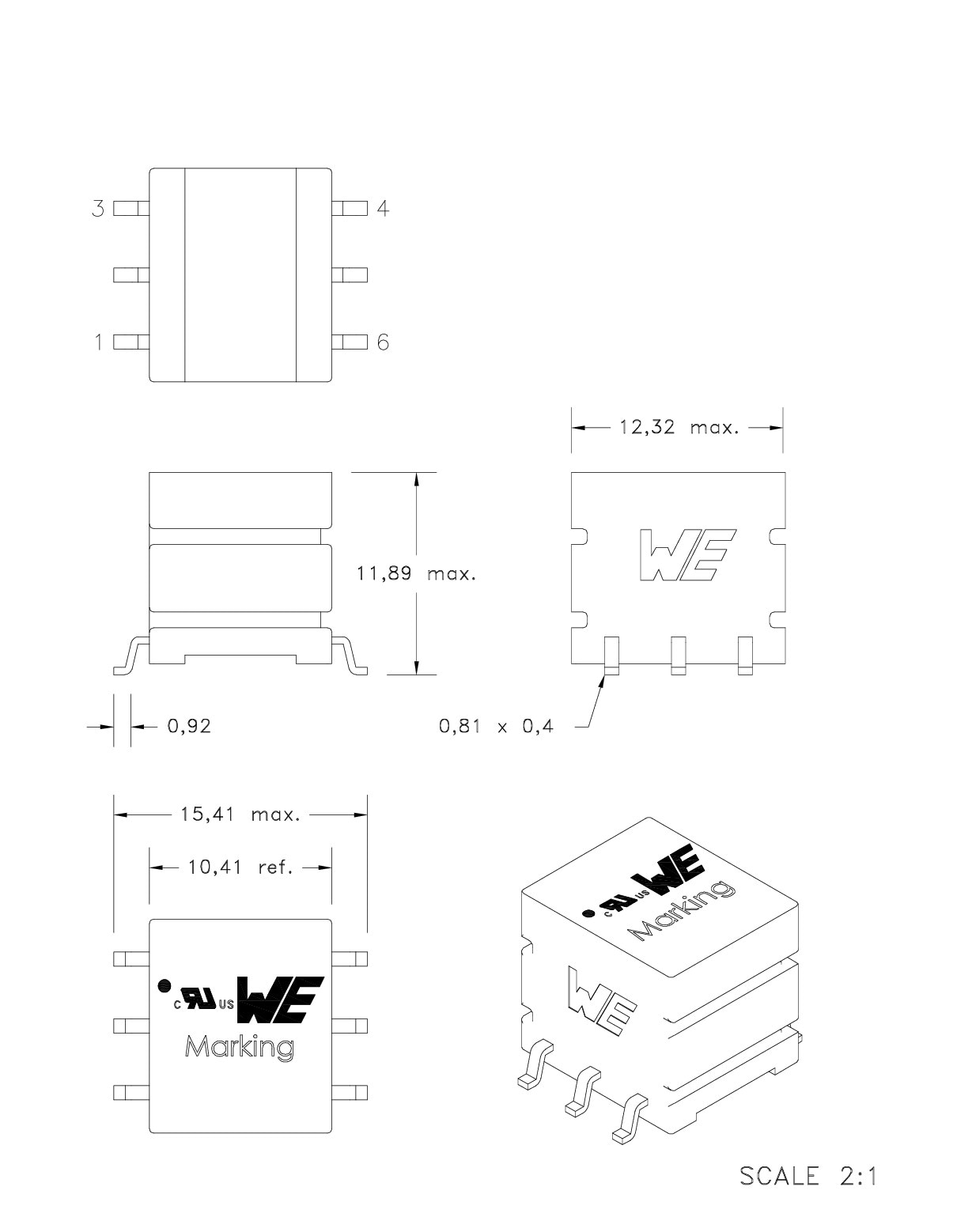

1512	12.32	15.41	11.89	SMT

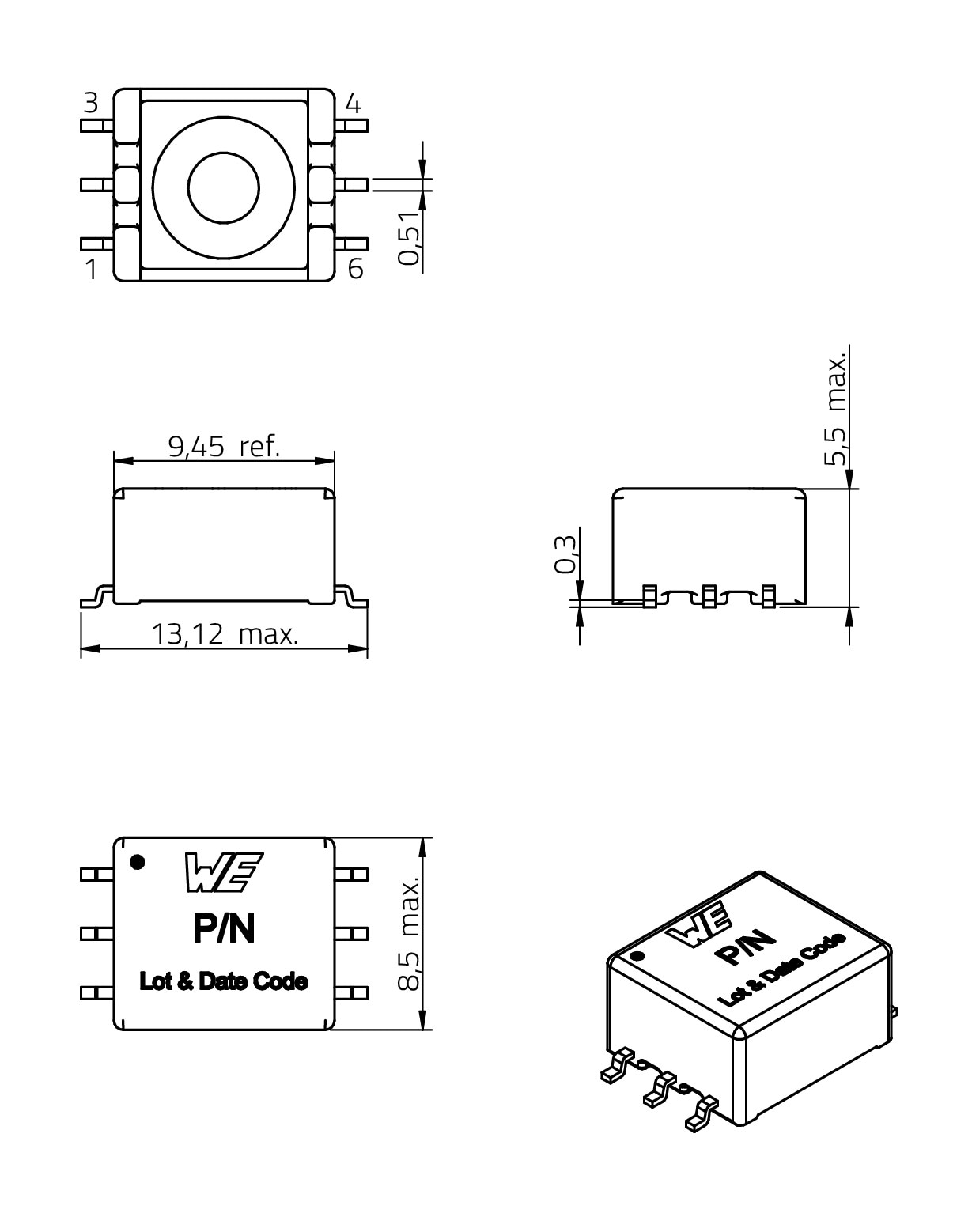

NEU 1308	8.5	13.12	5.5	SMT

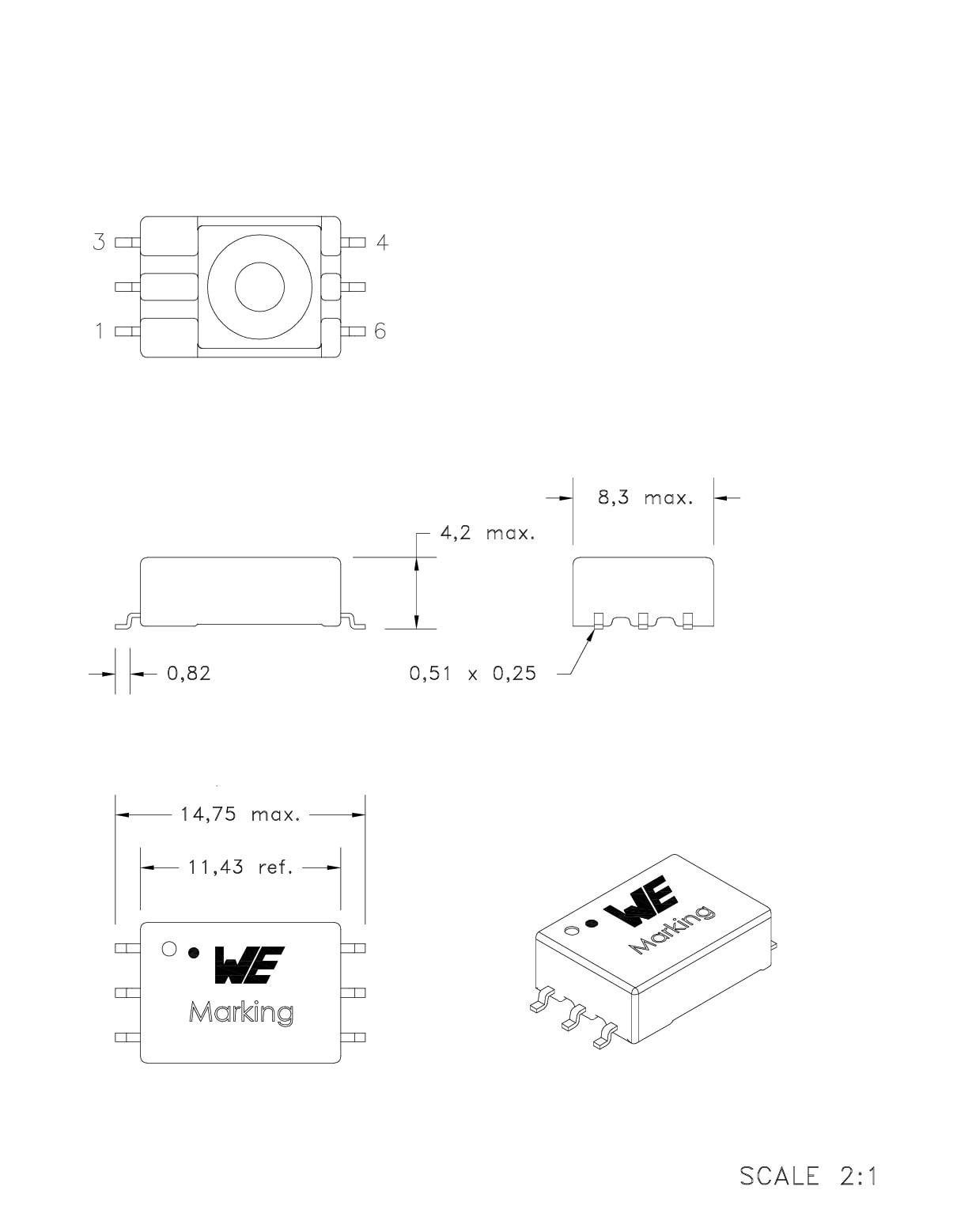

1408	8.3	14.75	4.2	SMT

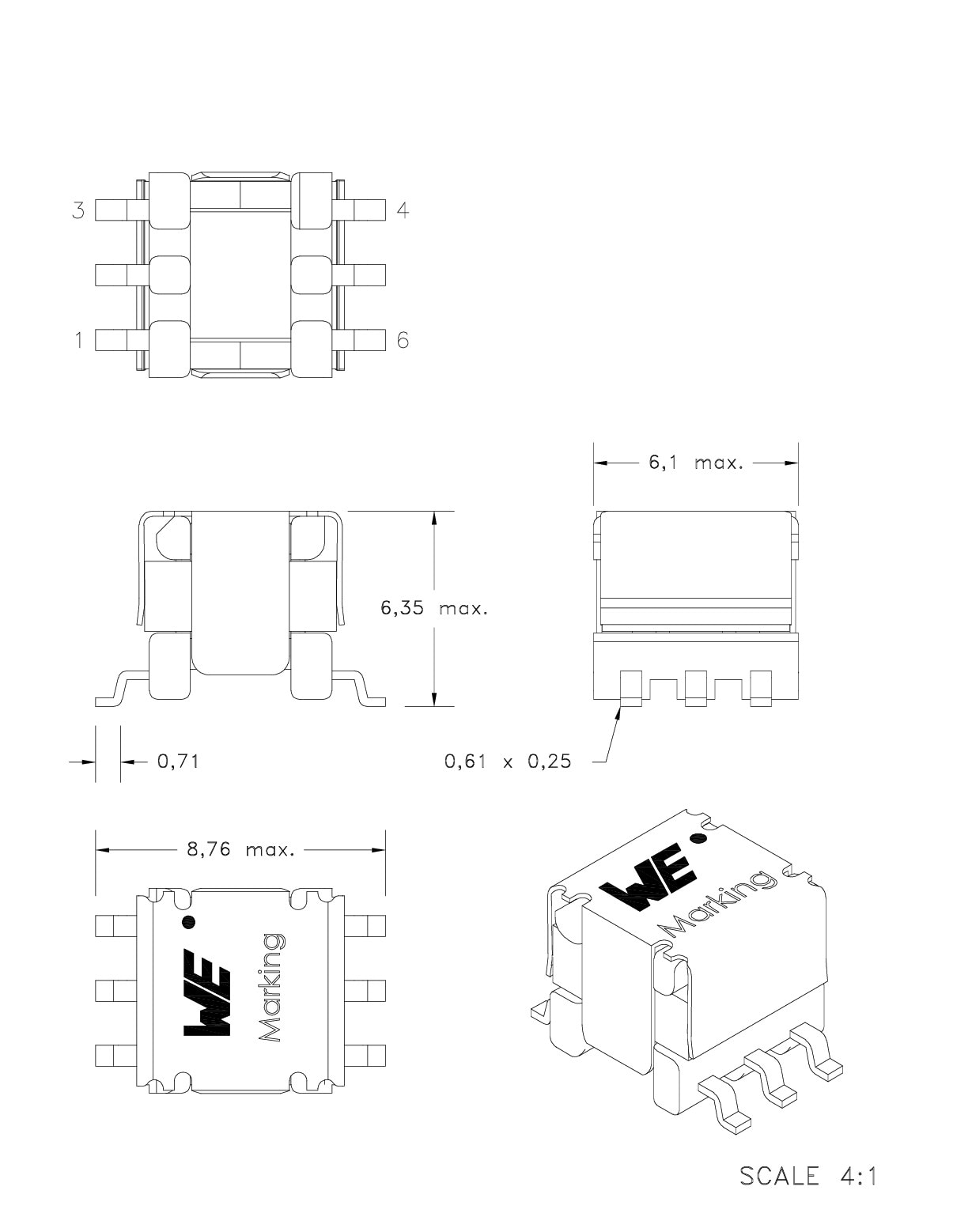

EE5	6.1	8.76	6.35	SMT
EP5	-	-	-	SMT

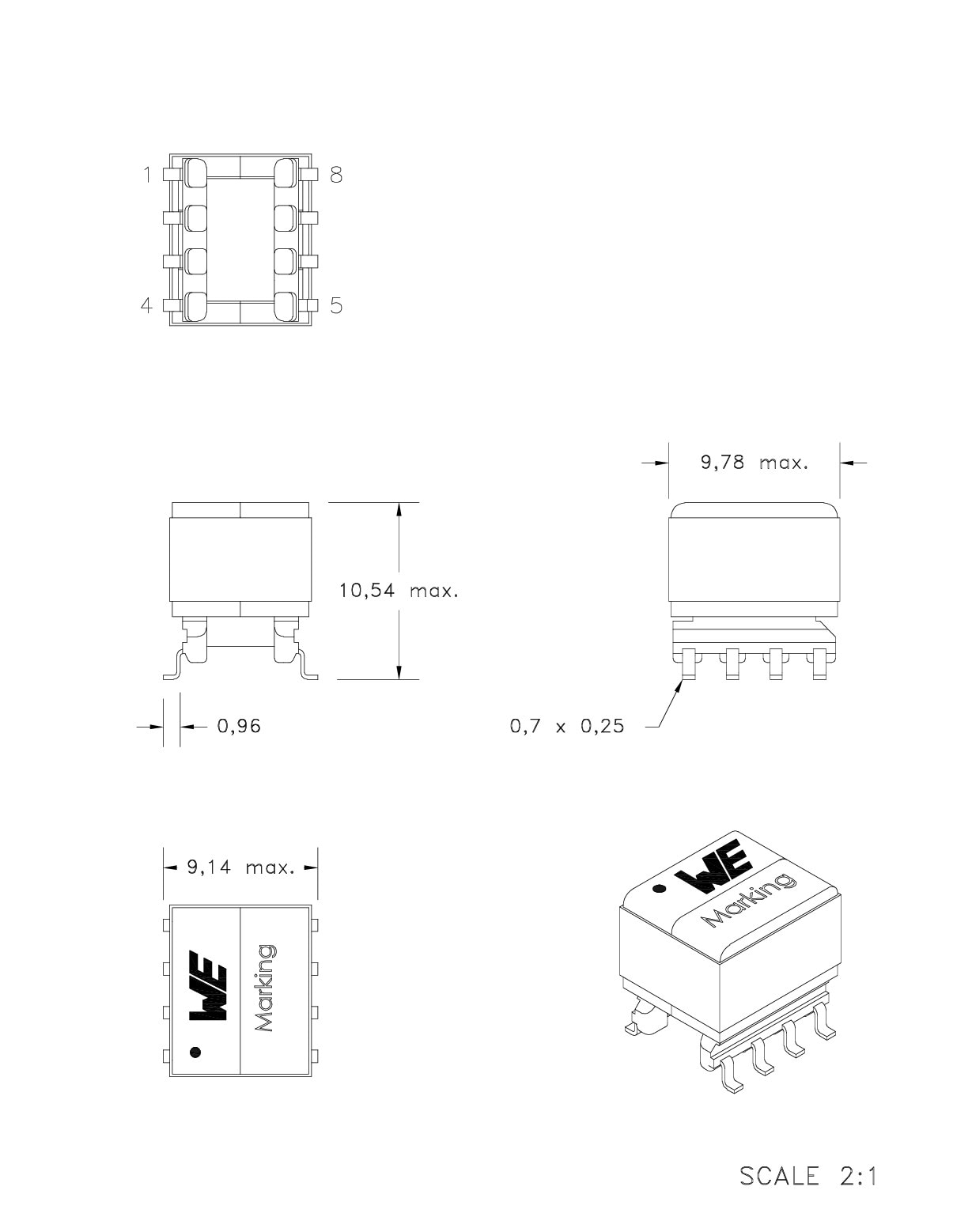

EP7	9.78	9.14	10.54	SMT

LTSpice-Dateien

LT

LTspice_WE-PPTI (rev25c).zip

|

29.6 KB

Merkmale

Small size
Surface mount
Low profile
Operating temp: -40°C to 125°C
Functional or Reinforced Insulation
Approved for SN65xx, MAX25x and NXF65xx controllers among others

Anwendung

Isolated interface power supply for CAN, RS-485, RS-422, RS-232, SPI, I2C, lower-power LAN
Industrial automation
Process control
Medical equipment
PLC analog and digital I/O modules
Isolated gate driver power supplies
AC motor drives
Uninterruptible power supplies (UPS)
Solar inverters
Polyphase energy meters
Protection relays and IEDs

Nicht das passende Produkt dabei?

Wir helfen Ihnen gerne weiter! Füllen Sie dafür einfach unser Anfrageformular mit Ihren Spezifikationen aus. Wir melden uns schnellstmöglich zum weiteren Vorgehen bei Ihnen.

zur kundenspezifischen Lösung

Artikeldaten

Alle

1006

1208

1209

1512

1308

1408

EE5

EP5

EP7

Alle zurücksetzen

Artikeldaten filtern

Artikel in 9 Produktserien anzeigen

Artikel in 9 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Downloads	Status	V_in	V_Out1 (V (DC))	I_Out1 (mA)	Isolierungstyp	f_switch (kHz)	∫Udt (Vµs)	N_PRI : N_SEC	L (µH)	V_T (V (AC))	L (mm)	B (mm)	H (mm)	Montageart
750315090	3.3 V (DC), 3.3 V (DC), 600 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS Download_IGS_070-6279 (rev1).IGS \| 1.7 MB STP Download_STEP_070-6279 (rev1).STEP \| 835.9 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 3.3 V (DC)	Ausgangsspannung 1 3.3 V (DC)	Ausgangsstrom 1 600 mA	Isolierungstyp Funktional	Switching Frequency 100 - 500	Spannung-µSekunde 27 Vµs	Übersetzungsverhältnis 1:1	Induktivität 270 µH	Prüfspannung 2500 V (AC)	Länge 7 mm	Breite 9.1 mm	Höhe 7.8 mm	Montageart SMT
750314706	3.3 V (DC), 5 V (DC), 300 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS Download_IGS_070-6279 (rev1).IGS \| 1.7 MB STP Download_STEP_070-6279 (rev1).STEP \| 835.9 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 3.3 V (DC)	Ausgangsspannung 1 5 V (DC)	Ausgangsstrom 1 300 mA	Isolierungstyp Funktional	Switching Frequency 100 - 500	Spannung-µSekunde 27 Vµs	Übersetzungsverhältnis 1:1.8	Induktivität 250 µH	Prüfspannung 2500 V (AC)	Länge 7 mm	Breite 9.1 mm	Höhe 7.8 mm	Montageart SMT
760390013	3.3 V (DC), 5 V (DC), 500 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS 250-1109 (rev1).IGS \| 1.3 MB STP 250-1109 (rev1).STEP \| 619.6 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 3.3 V (DC)	Ausgangsspannung 1 5 V (DC)	Ausgangsstrom 1 500 mA	Isolierungstyp Funktional	Switching Frequency 250 - 550	Spannung-µSekunde 11 Vµs	Übersetzungsverhältnis 1:1.7	Induktivität 475 µH	Prüfspannung 2500 V (AC)	Länge 6.73 mm	Breite 10.2 mm	Höhe 4.19 mm	Montageart SMT
760390015	3.3 V (DC), 5 V (DC), 450 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS 250-1109 (rev1).IGS \| 1.3 MB STP 250-1109 (rev1).STEP \| 619.6 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 3.3 V (DC)	Ausgangsspannung 1 5 V (DC)	Ausgangsstrom 1 450 mA	Isolierungstyp Funktional	Switching Frequency 250 - 550	Spannung-µSekunde 11 Vµs	Übersetzungsverhältnis 1:2	Induktivität 475 µH	Prüfspannung 2500 V (AC)	Länge 6.73 mm	Breite 10.2 mm	Höhe 4.19 mm	Montageart SMT
750313769	3.3 V (DC), 5 V (DC), 600 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS 250-1123 (rev1).IGS \| 971.3 KB STP 250-1123 (rev1).STEP \| 477.6 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 3.3 V (DC)	Ausgangsspannung 1 5 V (DC)	Ausgangsstrom 1 600 mA	Isolierungstyp Verstärkt	Switching Frequency 250 - 550	Spannung-µSekunde 10 Vµs	Übersetzungsverhältnis 1:1.7	Induktivität 340 µH	Prüfspannung 5000 V (AC)	Länge 9.14 mm	Breite 12.7 mm	Höhe 7.62 mm	Montageart SMT
750313626	3.3 V (DC), 5 V (DC), 500 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS 250-1123 (rev1).IGS \| 971.3 KB STP 250-1123 (rev1).STEP \| 477.6 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 3.3 V (DC)	Ausgangsspannung 1 5 V (DC)	Ausgangsstrom 1 500 mA	Isolierungstyp Verstärkt	Switching Frequency 250 - 550	Spannung-µSekunde 10 Vµs	Übersetzungsverhältnis 1:2	Induktivität 340 µH	Prüfspannung 5000 V (AC)	Länge 9.14 mm	Breite 12.7 mm	Höhe 7.62 mm	Montageart SMT
750315225	3.3 V (DC), 3.6 V (DC), 900 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS 250-1109 (rev1).IGS \| 1.3 MB STP 250-1109 (rev1).STEP \| 619.6 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 3.3 V (DC)	Ausgangsspannung 1 3.6 V (DC)	Ausgangsstrom 1 900 mA	Isolierungstyp Funktional	Switching Frequency 350 - 550	Spannung-µSekunde 8.5 Vµs	Übersetzungsverhältnis 1:1.1	Induktivität 388 µH	Prüfspannung 2750 V (AC)	Länge 6.73 mm	Breite 10.2 mm	Höhe 4.19 mm	Montageart SMT
750315227	3.3 V (DC), 5.6 V (DC), 700 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS 250-1109 (rev1).IGS \| 1.3 MB STP 250-1109 (rev1).STEP \| 619.6 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 3.3 V (DC)	Ausgangsspannung 1 5.6 V (DC)	Ausgangsstrom 1 700 mA	Isolierungstyp Funktional	Switching Frequency 350 - 550	Spannung-µSekunde 8.5 Vµs	Übersetzungsverhältnis 1:1.7	Induktivität 388 µH	Prüfspannung 2750 V (AC)	Länge 6.73 mm	Breite 10.2 mm	Höhe 4.19 mm	Montageart SMT
750315231	3.3 V (DC), 5.4 V (DC), 550 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS 250-1123 (rev1).IGS \| 971.3 KB STP 250-1123 (rev1).STEP \| 477.6 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 3.3 V (DC)	Ausgangsspannung 1 5.4 V (DC)	Ausgangsstrom 1 550 mA	Isolierungstyp Verstärkt	Switching Frequency 350 - 550	Spannung-µSekunde 8.8 Vµs	Übersetzungsverhältnis 1:1.6	Induktivität 384 µH	Prüfspannung 5000 V (AC)	Länge 9.14 mm	Breite 12.7 mm	Höhe 7.62 mm	Montageart SMT
750315226	3.3 V (DC), 4.3 V (DC), 850 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS 250-1109 (rev1).IGS \| 1.3 MB STP 250-1109 (rev1).STEP \| 619.6 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 3.3 V (DC)	Ausgangsspannung 1 4.3 V (DC)	Ausgangsstrom 1 850 mA	Isolierungstyp Funktional	Switching Frequency 350 - 550	Spannung-µSekunde 8.5 Vµs	Übersetzungsverhältnis 1:1.3	Induktivität 388 µH	Prüfspannung 2750 V (AC)	Länge 6.73 mm	Breite 10.2 mm	Höhe 4.19 mm	Montageart SMT
750315228	3.3 V (DC), 6.6 V (DC), 500 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS 250-1109 (rev1).IGS \| 1.3 MB STP 250-1109 (rev1).STEP \| 619.6 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 3.3 V (DC)	Ausgangsspannung 1 6.6 V (DC)	Ausgangsstrom 1 500 mA	Isolierungstyp Funktional	Switching Frequency 350 - 550	Spannung-µSekunde 8.5 Vµs	Übersetzungsverhältnis 1:2	Induktivität 388 µH	Prüfspannung 2750 V (AC)	Länge 6.73 mm	Breite 10.2 mm	Höhe 4.19 mm	Montageart SMT
750315232	3.3 V (DC), 6.6 V (DC), 450 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS 250-1123 (rev1).IGS \| 971.3 KB STP 250-1123 (rev1).STEP \| 477.6 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 3.3 V (DC)	Ausgangsspannung 1 6.6 V (DC)	Ausgangsstrom 1 450 mA	Isolierungstyp Verstärkt	Switching Frequency 350 - 550	Spannung-µSekunde 8.8 Vµs	Übersetzungsverhältnis 1:2	Induktivität 384 µH	Prüfspannung 5000 V (AC)	Länge 9.14 mm	Breite 12.7 mm	Höhe 7.62 mm	Montageart SMT
750316028	3.3 V (DC), 3.3 V (DC), 800 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS Download_IGS_250-1201 (rev1).IGS \| 1.3 MB STP STP_250-1201 (rev1).STEP \| 583.9 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 3.3 V (DC)	Ausgangsspannung 1 3.3 V (DC)	Ausgangsstrom 1 800 mA	Isolierungstyp Funktional	Switching Frequency 400 - 700	Spannung-µSekunde 13 Vµs	Übersetzungsverhältnis 1:1.75	Induktivität 86 µH	Prüfspannung 2500 V (AC)	Länge 8.3 mm	Breite 12.6 mm	Höhe 4.1 mm	Montageart SMT
750316029	3.3 V (DC), 5 V (DC), 600 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS Download_IGS_250-1201 (rev1).IGS \| 1.3 MB STP STP_250-1201 (rev1).STEP \| 583.9 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 3.3 V (DC)	Ausgangsspannung 1 5 V (DC)	Ausgangsstrom 1 600 mA	Isolierungstyp Funktional	Switching Frequency 400 - 700	Spannung-µSekunde 8.9 Vµs	Übersetzungsverhältnis 1:2.1	Induktivität 72 µH	Prüfspannung 2500 V (AC)	Länge 8.3 mm	Breite 12.6 mm	Höhe 4.1 mm	Montageart SMT
750316031	3.3 V (DC), 3.3 V (DC), 900 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS Download_IGS_250-1243 (rev1).IGS \| 1000.9 KB STP Download_STP_250-1243 (rev1).STEP \| 491.7 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 3.3 V (DC)	Ausgangsspannung 1 3.3 V (DC)	Ausgangsstrom 1 900 mA	Isolierungstyp Verstärkt	Switching Frequency 150 - 700	Spannung-µSekunde 40 Vµs	Übersetzungsverhältnis 1:1.75	Induktivität 370 µH	Prüfspannung 5000 V (AC)	Länge 12.32 mm	Breite 15.41 mm	Höhe 11.89 mm	Montageart SMT
750316032	3.3 V (DC), 5 V (DC), 900 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS Download_IGS_250-1243 (rev1).IGS \| 1000.9 KB STP Download_STP_250-1243 (rev1).STEP \| 491.7 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 3.3 V (DC)	Ausgangsspannung 1 5 V (DC)	Ausgangsstrom 1 900 mA	Isolierungstyp Verstärkt	Switching Frequency 150 - 700	Spannung-µSekunde 40 Vµs	Übersetzungsverhältnis 1:2	Induktivität 370 µH	Prüfspannung 5000 V (AC)	Länge 12.32 mm	Breite 15.41 mm	Höhe 11.89 mm	Montageart SMT
750316855	3.3 V (DC), 23 V (DC), 85 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS Download_IGS_250-1268 (rev1).IGS \| 1.3 MB STP Download_STP_250-1268 (rev1).STEP \| 581.8 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 3.3 V (DC)	Ausgangsspannung 1 23 V (DC)	Ausgangsstrom 1 85 mA	Isolierungstyp Supplementary	Switching Frequency 200 - 600	Spannung-µSekunde 15 Vµs	Übersetzungsverhältnis 1:7	Induktivität 200 µH	Prüfspannung 2500 V (AC)	Länge 8.3 mm	Breite 14.75 mm	Höhe 4.2 mm	Montageart SMT
750316887	3.3 V (DC), 5 V (DC), 700 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS Download_IGS_250-1268 (rev1).IGS \| 1.3 MB STP Download_STP_250-1268 (rev1).STEP \| 581.8 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 3.3 V (DC)	Ausgangsspannung 1 5 V (DC)	Ausgangsstrom 1 700 mA	Isolierungstyp Supplementary	Switching Frequency 200 - 600	Spannung-µSekunde 15 Vµs	Übersetzungsverhältnis 1:1.67	Induktivität 200 µH	Prüfspannung 2500 V (AC)	Länge 8.3 mm	Breite 14.75 mm	Höhe 4.2 mm	Montageart SMT
750316853	3.3 V (DC), 12 V (DC), 165 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS Download_IGS_250-1268 (rev1).IGS \| 1.3 MB STP Download_STP_250-1268 (rev1).STEP \| 581.8 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 3.3 V (DC)	Ausgangsspannung 1 12 V (DC)	Ausgangsstrom 1 165 mA	Isolierungstyp Supplementary	Switching Frequency 200 - 600	Spannung-µSekunde 15 Vµs	Übersetzungsverhältnis 1:4	Induktivität 200 µH	Prüfspannung 2500 V (AC)	Länge 8.3 mm	Breite 14.75 mm	Höhe 4.2 mm	Montageart SMT
750317072	3.3 V (DC), 20 V (DC), 125 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS Download_IGS_250-1268 (rev1).IGS \| 1.3 MB STP Download_STP_250-1268 (rev1).STEP \| 581.8 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 3.3 V (DC)	Ausgangsspannung 1 20 V (DC)	Ausgangsstrom 1 125 mA	Isolierungstyp Supplementary	Switching Frequency 200 - 600	Spannung-µSekunde 15 Vµs	Übersetzungsverhältnis 1:6.17	Induktivität 200 µH	Prüfspannung 2500 V (AC)	Länge 8.3 mm	Breite 14.75 mm	Höhe 4.2 mm	Montageart SMT
750319845	3.3 V (DC), 5 V (DC), 650 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS 250-1123 (rev1).IGS \| 971.3 KB STP 250-1123 (rev1).STEP \| 477.6 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 3.3 V (DC)	Ausgangsspannung 1 5 V (DC)	Ausgangsstrom 1 650 mA	Isolierungstyp Verstärkt	Switching Frequency 250 - 550	Spannung-µSekunde 11 Vµs	Übersetzungsverhältnis 1:1.56	Induktivität 340 µH	Prüfspannung 5000 V (AC)	Länge 9.14 mm	Breite 12.7 mm	Höhe 7.62 mm	Montageart SMT
750315371	4.5 - 5.5 V (DC), 5 V (DC), 1000 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS Download_IGS_250-1201 (rev1).IGS \| 1.3 MB STP STP_250-1201 (rev1).STEP \| 583.9 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 4.5 - 5.5 V (DC)	Ausgangsspannung 1 5 V (DC)	Ausgangsstrom 1 1000 mA	Isolierungstyp Funktional	Switching Frequency 400 - 700	Spannung-µSekunde 8.6 Vµs	Übersetzungsverhältnis 1:1.1	Induktivität 72 µH	Prüfspannung 2500 V (AC)	Länge 8.3 mm	Breite 12.6 mm	Höhe 4.1 mm	Montageart SMT
750316030	4.5 - 5.5 V (DC), 3.3 V (DC), 1200 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS Download_IGS_250-1201 (rev1).IGS \| 1.3 MB STP STP_250-1201 (rev1).STEP \| 583.9 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 4.5 - 5.5 V (DC)	Ausgangsspannung 1 3.3 V (DC)	Ausgangsstrom 1 1200 mA	Isolierungstyp Funktional	Switching Frequency 400 - 700	Spannung-µSekunde 10.2 Vµs	Übersetzungsverhältnis 1.3:1	Induktivität 94 µH	Prüfspannung 2500 V (AC)	Länge 8.3 mm	Breite 12.6 mm	Höhe 4.1 mm	Montageart SMT
750316033	4.5 - 5 V (DC), 3.3 V (DC), 1000 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS Download_IGS_250-1243 (rev1).IGS \| 1000.9 KB STP Download_STP_250-1243 (rev1).STEP \| 491.7 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 4.5 - 5 V (DC)	Ausgangsspannung 1 3.3 V (DC)	Ausgangsstrom 1 1000 mA	Isolierungstyp Verstärkt	Switching Frequency 150 - 800	Spannung-µSekunde 40 Vµs	Übersetzungsverhältnis 1.3:1	Induktivität 370 µH	Prüfspannung 5000 V (AC)	Länge 12.32 mm	Breite 15.41 mm	Höhe 11.89 mm	Montageart SMT
750319927	4.5 V (DC), 2.5 V (DC), 1700 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS Download_IGS_250-1243 (rev1).IGS \| 1000.9 KB STP Download_STP_250-1243 (rev1).STEP \| 491.7 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 4.5 V (DC)	Ausgangsspannung 1 2.5 V (DC)	Ausgangsstrom 1 1700 mA	Isolierungstyp Verstärkt	Switching Frequency 150 - 700	Spannung-µSekunde 50 Vµs	Übersetzungsverhältnis 2:1	Induktivität 570 µH	Prüfspannung 5000 V (AC)	Länge 12.32 mm	Breite 15.41 mm	Höhe 11.89 mm	Montageart SMT
750315089	5 V (DC), 5 V (DC), 330 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS Download_IGS_070-6279 (rev1).IGS \| 1.7 MB STP Download_STEP_070-6279 (rev1).STEP \| 835.9 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 5 V (DC)	Ausgangsspannung 1 5 V (DC)	Ausgangsstrom 1 330 mA	Isolierungstyp Funktional	Switching Frequency 100 - 500	Spannung-µSekunde 42 Vµs	Übersetzungsverhältnis 1:1	Induktivität 635 µH	Prüfspannung 2500 V (AC)	Länge 7 mm	Breite 9.1 mm	Höhe 7.8 mm	Montageart SMT
750315072	5 V (DC), 3.3 V (DC), 600 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS Download_IGS_070-6279 (rev1).IGS \| 1.7 MB STP Download_STEP_070-6279 (rev1).STEP \| 835.9 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 5 V (DC)	Ausgangsspannung 1 3.3 V (DC)	Ausgangsstrom 1 600 mA	Isolierungstyp Funktional	Switching Frequency 100 - 500	Spannung-µSekunde 42 Vµs	Übersetzungsverhältnis 1.53:1	Induktivität 635 µH	Prüfspannung 2500 V (AC)	Länge 7 mm	Breite 9.1 mm	Höhe 7.8 mm	Montageart SMT
760390012	5 V (DC), 5 V (DC), 750 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS 250-1109 (rev1).IGS \| 1.3 MB STP 250-1109 (rev1).STEP \| 619.6 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 5 V (DC)	Ausgangsspannung 1 5 V (DC)	Ausgangsstrom 1 750 mA	Isolierungstyp Funktional	Switching Frequency 300 - 620	Spannung-µSekunde 11 Vµs	Übersetzungsverhältnis 1:1.1	Induktivität 475 µH	Prüfspannung 2500 V (AC)	Länge 6.73 mm	Breite 10.2 mm	Höhe 4.19 mm	Montageart SMT
760390014	5 V (DC), 5 V (DC), 600 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS 250-1109 (rev1).IGS \| 1.3 MB STP 250-1109 (rev1).STEP \| 619.6 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 5 V (DC)	Ausgangsspannung 1 5 V (DC)	Ausgangsstrom 1 600 mA	Isolierungstyp Funktional	Switching Frequency 300 - 620	Spannung-µSekunde 11 Vµs	Übersetzungsverhältnis 1:1.3	Induktivität 475 µH	Prüfspannung 2500 V (AC)	Länge 6.73 mm	Breite 10.2 mm	Höhe 4.19 mm	Montageart SMT
750313734	5 V (DC), 5 V (DC), 800 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS 250-1123 (rev1).IGS \| 971.3 KB STP 250-1123 (rev1).STEP \| 477.6 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 5 V (DC)	Ausgangsspannung 1 5 V (DC)	Ausgangsstrom 1 800 mA	Isolierungstyp Verstärkt	Switching Frequency 300 - 620	Spannung-µSekunde 10 Vµs	Übersetzungsverhältnis 1:1.1	Induktivität 340 µH	Prüfspannung 5000 V (AC)	Länge 9.14 mm	Breite 12.7 mm	Höhe 7.62 mm	Montageart SMT
750313638	5 V (DC), 5 V (DC), 650 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS 250-1123 (rev1).IGS \| 971.3 KB STP 250-1123 (rev1).STEP \| 477.6 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 5 V (DC)	Ausgangsspannung 1 5 V (DC)	Ausgangsstrom 1 650 mA	Isolierungstyp Verstärkt	Switching Frequency 300 - 620	Spannung-µSekunde 10 Vµs	Übersetzungsverhältnis 1:1.3	Induktivität 340 µH	Prüfspannung 5000 V (AC)	Länge 9.14 mm	Breite 12.7 mm	Höhe 7.62 mm	Montageart SMT
750313710	5 V (DC), 3.3 V (DC), 650 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS 250-1109 (rev1).IGS \| 1.3 MB STP 250-1109 (rev1).STEP \| 619.6 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 5 V (DC)	Ausgangsspannung 1 3.3 V (DC)	Ausgangsstrom 1 650 mA	Isolierungstyp Funktional	Switching Frequency 250 - 620	Spannung-µSekunde 11 Vµs	Übersetzungsverhältnis 1.23:1	Induktivität 475 µH	Prüfspannung 2500 V (AC)	Länge 6.73 mm	Breite 10.2 mm	Höhe 4.19 mm	Montageart SMT
750315229	5 V (DC), 5.8 V (DC), 900 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS 250-1123 (rev1).IGS \| 971.3 KB STP 250-1123 (rev1).STEP \| 477.6 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 5 V (DC)	Ausgangsspannung 1 5.8 V (DC)	Ausgangsstrom 1 900 mA	Isolierungstyp Verstärkt	Switching Frequency 350 - 550	Spannung-µSekunde 8.8 Vµs	Übersetzungsverhältnis 1:1.1	Induktivität 384 µH	Prüfspannung 5000 V (AC)	Länge 9.14 mm	Breite 12.7 mm	Höhe 7.62 mm	Montageart SMT
750315240	5 V (DC), 5 V (DC), 1000 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS Download_IGS_250-1243 (rev1).IGS \| 1000.9 KB STP Download_STP_250-1243 (rev1).STEP \| 491.7 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 5 V (DC)	Ausgangsspannung 1 5 V (DC)	Ausgangsstrom 1 1000 mA	Isolierungstyp Verstärkt	Switching Frequency 150 - 800	Spannung-µSekunde 46 Vµs	Übersetzungsverhältnis 1:1.1	Induktivität 440 µH	Prüfspannung 5000 V (AC)	Länge 12.32 mm	Breite 15.41 mm	Höhe 11.89 mm	Montageart SMT
750342879	5 V (DC), 17 V (DC), 250 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS 250-1123 (rev1).IGS \| 971.3 KB STP 250-1123 (rev1).STEP \| 477.6 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 5 V (DC)	Ausgangsspannung 1 17 V (DC)	Ausgangsstrom 1 250 mA	Isolierungstyp Verstärkt	Switching Frequency 420 - 700	Spannung-µSekunde 9 Vµs	Übersetzungsverhältnis 1:3.5	Induktivität 200 µH	Prüfspannung 5000 V (AC)	Länge 9.14 mm	Breite 12.7 mm	Höhe 7.62 mm	Montageart SMT
750315230	5 V (DC), 6.9 V (DC), 750 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS 250-1123 (rev1).IGS \| 971.3 KB STP 250-1123 (rev1).STEP \| 477.6 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 5 V (DC)	Ausgangsspannung 1 6.9 V (DC)	Ausgangsstrom 1 750 mA	Isolierungstyp Verstärkt	Switching Frequency 350 - 550	Spannung-µSekunde 8.8 Vµs	Übersetzungsverhältnis 1:1.4	Induktivität 384 µH	Prüfspannung 5000 V (AC)	Länge 9.14 mm	Breite 12.7 mm	Höhe 7.62 mm	Montageart SMT
750343341	5 V (DC), 12.5 V (DC), 350 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS 250-1123 (rev1).IGS \| 971.3 KB STP 250-1123 (rev1).STEP \| 477.6 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 5 V (DC)	Ausgangsspannung 1 12.5 V (DC)	Ausgangsstrom 1 350 mA	Isolierungstyp Verstärkt	Switching Frequency 400 - 700	Spannung-µSekunde 7.8 Vµs	Übersetzungsverhältnis 1:2.6	Induktivität 152 µH	Prüfspannung 5000 V (AC)	Länge 9.14 mm	Breite 12.7 mm	Höhe 7.62 mm	Montageart SMT
750316854	5 V (DC), 12 V (DC), 380 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS Download_IGS_250-1268 (rev1).IGS \| 1.3 MB STP Download_STP_250-1268 (rev1).STEP \| 581.8 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 5 V (DC)	Ausgangsspannung 1 12 V (DC)	Ausgangsstrom 1 380 mA	Isolierungstyp Supplementary	Switching Frequency 200 - 600	Spannung-µSekunde 15 Vµs	Übersetzungsverhältnis 1:2.5	Induktivität 200 µH	Prüfspannung 2500 V (AC)	Länge 8.3 mm	Breite 14.75 mm	Höhe 4.2 mm	Montageart SMT
750316856	5 V (DC), 23 V (DC), 180 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS Download_IGS_250-1268 (rev1).IGS \| 1.3 MB STP Download_STP_250-1268 (rev1).STEP \| 581.8 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 5 V (DC)	Ausgangsspannung 1 23 V (DC)	Ausgangsstrom 1 180 mA	Isolierungstyp Supplementary	Switching Frequency 200 - 600	Spannung-µSekunde 15 Vµs	Übersetzungsverhältnis 1:4.67	Induktivität 200 µH	Prüfspannung 2500 V (AC)	Länge 8.3 mm	Breite 14.75 mm	Höhe 4.2 mm	Montageart SMT
750316886	5 V (DC), 5 V (DC), 950 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS Download_IGS_250-1268 (rev1).IGS \| 1.3 MB STP Download_STP_250-1268 (rev1).STEP \| 581.8 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 5 V (DC)	Ausgangsspannung 1 5 V (DC)	Ausgangsstrom 1 950 mA	Isolierungstyp Supplementary	Switching Frequency 200 - 400	Spannung-µSekunde 15 Vµs	Übersetzungsverhältnis 1:1.17	Induktivität 200 µH	Prüfspannung 2500 V (AC)	Länge 8.3 mm	Breite 14.75 mm	Höhe 4.2 mm	Montageart SMT
750316888	5 V (DC), 3.3 V (DC), 1100 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS Download_IGS_250-1268 (rev1).IGS \| 1.3 MB STP Download_STP_250-1268 (rev1).STEP \| 581.8 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 5 V (DC)	Ausgangsspannung 1 3.3 V (DC)	Ausgangsstrom 1 1100 mA	Isolierungstyp Supplementary	Switching Frequency 200 - 600	Spannung-µSekunde 15 Vµs	Übersetzungsverhältnis 1.2:1	Induktivität 200 µH	Prüfspannung 2500 V (AC)	Länge 8.3 mm	Breite 14.75 mm	Höhe 4.2 mm	Montageart SMT
750311542	5 V (DC), 12 V (DC), 450 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS 070-4426 (rev1).IGS \| 1.3 MB STP 070-4426 (rev1).STEP \| 654.2 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 5 V (DC)	Ausgangsspannung 1 12 V (DC)	Ausgangsstrom 1 450 mA	Isolierungstyp Funktional	Switching Frequency 100 - 500	Spannung-µSekunde 9 Vµs	Übersetzungsverhältnis 1:2.73	Induktivität 500 µH	Prüfspannung 1000 V (AC)	Länge 6.6 mm	Breite 8.26 mm	Höhe 5.59 mm	Montageart SMT
750031160	5 V (DC), 12 V (DC), 350 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS Download_IGS_070-4215 (rev1).IGS \| 1.5 MB STP Download_STP_070-4215_0166 (rev1).STEP \| 768 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 5 V (DC)	Ausgangsspannung 1 12 V (DC)	Ausgangsstrom 1 350 mA	Isolierungstyp Funktional	Switching Frequency 100 - 500	Spannung-µSekunde 9 Vµs	Übersetzungsverhältnis 1:2.7	Induktivität 500 µH	Prüfspannung 1000 V (AC)	Länge 6.1 mm	Breite 8.76 mm	Höhe 6.35 mm	Montageart SMT
750316819	5 V (DC), 12 V (DC), 460 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS Download_IGS_250-1201 (rev1).IGS \| 1.3 MB STP STP_250-1201 (rev1).STEP \| 583.9 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 5 V (DC)	Ausgangsspannung 1 12 V (DC)	Ausgangsstrom 1 460 mA	Isolierungstyp Funktional	Switching Frequency 400 - 700	Spannung-µSekunde 9 Vµs	Übersetzungsverhältnis 1:2.88	Induktivität 86 µH	Prüfspannung 2500 V (AC)	Länge 8.3 mm	Breite 12.6 mm	Höhe 4.1 mm	Montageart SMT
750316818	5 V (DC), 17 V (DC), 380 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS Download_IGS_250-1201 (rev1).IGS \| 1.3 MB STP STP_250-1201 (rev1).STEP \| 583.9 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 5 V (DC)	Ausgangsspannung 1 17 V (DC)	Ausgangsstrom 1 380 mA	Isolierungstyp Funktional	Switching Frequency 400 - 700	Spannung-µSekunde 9 Vµs	Übersetzungsverhältnis 1:3.5	Induktivität 86 µH	Prüfspannung 2500 V (AC)	Länge 8.3 mm	Breite 12.6 mm	Höhe 4.1 mm	Montageart SMT
750316769	5 V (DC), 15 V (DC), 250 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS 250-1109 (rev1).IGS \| 1.3 MB STP 250-1109 (rev1).STEP \| 619.6 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 5 V (DC)	Ausgangsspannung 1 15 V (DC)	Ausgangsstrom 1 250 mA	Isolierungstyp Funktional	Switching Frequency 300 - 620	Spannung-µSekunde 9 Vµs	Übersetzungsverhältnis 1:3.45	Induktivität 350 µH	Prüfspannung 2500 V (AC)	Länge 6.73 mm	Breite 10.2 mm	Höhe 4.19 mm	Montageart SMT
750316770	5 V (DC), 12 V (DC), 280 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS 250-1109 (rev1).IGS \| 1.3 MB STP 250-1109 (rev1).STEP \| 619.6 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 5 V (DC)	Ausgangsspannung 1 12 V (DC)	Ausgangsstrom 1 280 mA	Isolierungstyp Funktional	Switching Frequency 300 - 620	Spannung-µSekunde 9 Vµs	Übersetzungsverhältnis 1:2.91	Induktivität 350 µH	Prüfspannung 2500 V (AC)	Länge 6.73 mm	Breite 10.2 mm	Höhe 4.19 mm	Montageart SMT
750343725	5 V (DC), 19.5 V (DC), 250 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS 250-1123 (rev1).IGS \| 971.3 KB STP 250-1123 (rev1).STEP \| 477.6 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 5 V (DC)	Ausgangsspannung 1 19.5 V (DC)	Ausgangsstrom 1 250 mA	Isolierungstyp Verstärkt	Switching Frequency 420 - 700	Spannung-µSekunde 9 Vµs	Übersetzungsverhältnis 1:3.9	Induktivität 250 µH	Prüfspannung 5000 V (AC)	Länge 9.14 mm	Breite 12.7 mm	Höhe 7.62 mm	Montageart SMT
750317722	5 V (DC), 19 V (DC), 225 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS 250-1109 (rev1).IGS \| 1.3 MB STP 250-1109 (rev1).STEP \| 619.6 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 5 V (DC)	Ausgangsspannung 1 19 V (DC)	Ausgangsstrom 1 225 mA	Isolierungstyp Funktional	Switching Frequency 350 - 500	Spannung-µSekunde 10 Vµs	Übersetzungsverhältnis 1:3.91	Induktivität 320 µH	Prüfspannung 2500 V (AC)	Länge 6.73 mm	Breite 10.2 mm	Höhe 4.19 mm	Montageart SMT
750320340	5 V (DC), 17 V (DC), 250 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS 250-1123 (rev1).IGS \| 971.3 KB STP 250-1123 (rev1).STEP \| 477.6 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 5 V (DC)	Ausgangsspannung 1 17 V (DC)	Ausgangsstrom 1 250 mA	Isolierungstyp Verstärkt	Switching Frequency 220 - 700	Spannung-µSekunde 16 Vµs	Übersetzungsverhältnis 1:3.5	Induktivität 200 µH	Prüfspannung 6000 V (AC)	Länge 9.14 mm	Breite 12.7 mm	Höhe 7.62 mm	Montageart SMT
750314781	10 - 15 V (DC), 12 V (DC), 500 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS 070-4436 (rev1).IGS \| 1.6 MB STP 070-4436 (rev1).STEP \| 793 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 10 - 15 V (DC)	Ausgangsspannung 1 12 V (DC)	Ausgangsstrom 1 500 mA	Isolierungstyp Funktional	Switching Frequency 1000 - 1500	Spannung-µSekunde 68 Vµs	Übersetzungsverhältnis 1:2	Induktivität 160 µH	Prüfspannung 1000 V (AC)	Länge 9.78 mm	Breite 9.14 mm	Höhe 10.54 mm	Montageart SMT
750317829	12 V (DC), 12 V (DC), 300 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS Download_IGS_250-1410 (rev1).IGS \| 1.1 MB STP Download_STP_250-1410 (rev1).STEP \| 476.7 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 12 V (DC)	Ausgangsspannung 1 12 V (DC)	Ausgangsstrom 1 300 mA	Isolierungstyp Funktional	Switching Frequency 300 - 620	Spannung-µSekunde 24 Vµs	Übersetzungsverhältnis 1:1.05	Induktivität 1920 µH	Prüfspannung 2500 V (AC)	Länge 6.73 mm	Breite 10.2 mm	Höhe 4.67 mm	Montageart SMT
750317830	12 V (DC), 5 V (DC), 700 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS Download_IGS_250-1410 (rev1).IGS \| 1.1 MB STP Download_STP_250-1410 (rev1).STEP \| 476.7 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 12 V (DC)	Ausgangsspannung 1 5 V (DC)	Ausgangsstrom 1 700 mA	Isolierungstyp Funktional	Switching Frequency 300 - 620	Spannung-µSekunde 24 Vµs	Übersetzungsverhältnis 2.2:1	Induktivität 1920 µH	Prüfspannung 2500 V (AC)	Länge 6.73 mm	Breite 10.2 mm	Höhe 4.67 mm	Montageart SMT
750319692	12 V (DC), 15 V (DC), 400 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS IGS_WE-PPTI_1308 (rev1).igs \| 3.3 MB STP STP_WE-PPTI_1308 (rev1).STEP \| 633.3 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 12 V (DC)	Ausgangsspannung 1 15 V (DC)	Ausgangsstrom 1 400 mA	Isolierungstyp Funktional	Switching Frequency 400 - 600	Spannung-µSekunde 23 Vµs	Übersetzungsverhältnis 1:1.33	Induktivität 260 µH	Prüfspannung 2500 V (AC)	Länge 8.5 mm	Breite 13.12 mm	Höhe 5.5 mm	Montageart SMT
750319949	12 V (DC), 30 V (DC), 250 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS IGS_WE-PPTI_1308 (rev1).igs \| 3.3 MB STP STP_WE-PPTI_1308 (rev1).STEP \| 633.3 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 12 V (DC)	Ausgangsspannung 1 30 V (DC)	Ausgangsstrom 1 250 mA	Isolierungstyp Funktional	Switching Frequency 400 - 600	Spannung-µSekunde 30 Vµs	Übersetzungsverhältnis 1:2.75	Induktivität 350 µH	Prüfspannung 2500 V (AC)	Länge 8.5 mm	Breite 13.12 mm	Höhe 5.5 mm	Montageart SMT
750319690	12 V (DC), 5 V (DC), 700 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS IGS_WE-PPTI_1308 (rev1).igs \| 3.3 MB STP STP_WE-PPTI_1308 (rev1).STEP \| 633.3 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 12 V (DC)	Ausgangsspannung 1 5 V (DC)	Ausgangsstrom 1 700 mA	Isolierungstyp Funktional	Switching Frequency 400 - 600	Spannung-µSekunde 18 Vµs	Übersetzungsverhältnis 1.75:1	Induktivität 100 µH	Prüfspannung 2500 V (AC)	Länge 8.5 mm	Breite 13.12 mm	Höhe 5.5 mm	Montageart SMT
750319691	12 V (DC), 12 V (DC), 500 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS IGS_WE-PPTI_1308 (rev1).igs \| 3.3 MB STP STP_WE-PPTI_1308 (rev1).STEP \| 633.3 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 12 V (DC)	Ausgangsspannung 1 12 V (DC)	Ausgangsstrom 1 500 mA	Isolierungstyp Funktional	Switching Frequency 400 - 600	Spannung-µSekunde 18 Vµs	Übersetzungsverhältnis 1:1.14	Induktivität 100 µH	Prüfspannung 2500 V (AC)	Länge 8.5 mm	Breite 13.12 mm	Höhe 5.5 mm	Montageart SMT
750319693	12 V (DC), 24 V (DC), 400 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS IGS_WE-PPTI_1308 (rev1).igs \| 3.3 MB STP STP_WE-PPTI_1308 (rev1).STEP \| 633.3 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 12 V (DC)	Ausgangsspannung 1 24 V (DC)	Ausgangsstrom 1 400 mA	Isolierungstyp Funktional	Switching Frequency 400 - 600	Spannung-µSekunde 18 Vµs	Übersetzungsverhältnis 1:2.29	Induktivität 100 µH	Prüfspannung 2500 V (AC)	Länge 8.5 mm	Breite 13.12 mm	Höhe 5.5 mm	Montageart SMT
750320324	12 V (DC), 3.3 V (DC), 1100 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS IGS_WE-PPTI_1308 (rev1).igs \| 3.3 MB STP STP_WE-PPTI_1308 (rev1).STEP \| 633.3 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 12 V (DC)	Ausgangsspannung 1 3.3 V (DC)	Ausgangsstrom 1 1100 mA	Isolierungstyp Funktional	Switching Frequency 400 - 600	Spannung-µSekunde 30 Vµs	Übersetzungsverhältnis 2.4:1	Induktivität 450 µH	Prüfspannung 2500 V (AC)	Länge 8.5 mm	Breite 13.12 mm	Höhe 5.5 mm	Montageart SMT
750315213	24 V (DC), 24 V (DC), 600 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS 070-4436 (rev1).IGS \| 1.6 MB STP 070-4436 (rev1).STEP \| 793 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 24 V (DC)	Ausgangsspannung 1 24 V (DC)	Ausgangsstrom 1 600 mA	Isolierungstyp Funktional	Switching Frequency 150 - 500	Spannung-µSekunde 100 Vµs	Übersetzungsverhältnis 1:1	Induktivität 563 µH	Prüfspannung 3125 V (AC)	Länge 9.78 mm	Breite 9.14 mm	Höhe 10.54 mm	Montageart SMT
750315214	24 V (DC), 5 V (DC), 2000 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS 070-4436 (rev1).IGS \| 1.6 MB STP 070-4436 (rev1).STEP \| 793 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 24 V (DC)	Ausgangsspannung 1 5 V (DC)	Ausgangsstrom 1 2000 mA	Isolierungstyp Funktional	Switching Frequency 150 - 500	Spannung-µSekunde 100 Vµs	Übersetzungsverhältnis 4:1	Induktivität 563 µH	Prüfspannung 3125 V (AC)	Länge 9.78 mm	Breite 9.14 mm	Höhe 10.54 mm	Montageart SMT
750317331	24 V (DC), 12 V (DC), 500 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS Download_IGS_250-1410 (rev1).IGS \| 1.1 MB STP Download_STP_250-1410 (rev1).STEP \| 476.7 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 24 V (DC)	Ausgangsspannung 1 12 V (DC)	Ausgangsstrom 1 500 mA	Isolierungstyp Funktional	Switching Frequency 350 - 620	Spannung-µSekunde 41 Vµs	Übersetzungsverhältnis 1.94:1	Induktivität 4000 µH	Prüfspannung 2500 V (AC)	Länge 6.73 mm	Breite 10.2 mm	Höhe 4.67 mm	Montageart SMT
750317828	24 V (DC), 5 V (DC), 800 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS Download_IGS_250-1410 (rev1).IGS \| 1.1 MB STP Download_STP_250-1410 (rev1).STEP \| 476.7 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 24 V (DC)	Ausgangsspannung 1 5 V (DC)	Ausgangsstrom 1 800 mA	Isolierungstyp Funktional	Switching Frequency 350 - 620	Spannung-µSekunde 41 Vµs	Übersetzungsverhältnis 4.43:1	Induktivität 4000 µH	Prüfspannung 2500 V (AC)	Länge 6.73 mm	Breite 10.2 mm	Höhe 4.67 mm	Montageart SMT
750319696	24 V (DC), 15 V (DC), 400 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS IGS_WE-PPTI_1308 (rev1).igs \| 3.3 MB STP STP_WE-PPTI_1308 (rev1).STEP \| 633.3 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 24 V (DC)	Ausgangsspannung 1 15 V (DC)	Ausgangsstrom 1 400 mA	Isolierungstyp Funktional	Switching Frequency 400 - 600	Spannung-µSekunde 36 Vµs	Übersetzungsverhältnis 1.4:1	Induktivität 500 µH	Prüfspannung 2500 V (AC)	Länge 8.5 mm	Breite 13.12 mm	Höhe 5.5 mm	Montageart SMT
750319948	24 V (DC), 30 V (DC), 200 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS IGS_WE-PPTI_1308 (rev1).igs \| 3.3 MB STP STP_WE-PPTI_1308 (rev1).STEP \| 633.3 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 24 V (DC)	Ausgangsspannung 1 30 V (DC)	Ausgangsstrom 1 200 mA	Isolierungstyp Funktional	Switching Frequency 400 - 600	Spannung-µSekunde 36 Vµs	Übersetzungsverhältnis 1:1.36	Induktivität 600 µH	Prüfspannung 2500 V (AC)	Länge 8.5 mm	Breite 13.12 mm	Höhe 5.5 mm	Montageart SMT
750319694	24 V (DC), 5 V (DC), 750 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS IGS_WE-PPTI_1308 (rev1).igs \| 3.3 MB STP STP_WE-PPTI_1308 (rev1).STEP \| 633.3 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 24 V (DC)	Ausgangsspannung 1 5 V (DC)	Ausgangsstrom 1 750 mA	Isolierungstyp Funktional	Switching Frequency 400 - 600	Spannung-µSekunde 40 Vµs	Übersetzungsverhältnis 4:1	Induktivität 600 µH	Prüfspannung 2500 V (AC)	Länge 8.5 mm	Breite 13.12 mm	Höhe 5.5 mm	Montageart SMT
750319695	24 V (DC), 12 V (DC), 500 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS IGS_WE-PPTI_1308 (rev1).igs \| 3.3 MB STP STP_WE-PPTI_1308 (rev1).STEP \| 633.3 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 24 V (DC)	Ausgangsspannung 1 12 V (DC)	Ausgangsstrom 1 500 mA	Isolierungstyp Funktional	Switching Frequency 400 - 600	Spannung-µSekunde 36 Vµs	Übersetzungsverhältnis 1.75:1	Induktivität 600 µH	Prüfspannung 2500 V (AC)	Länge 8.5 mm	Breite 13.12 mm	Höhe 5.5 mm	Montageart SMT
750319697	24 V (DC), 24 V (DC), 250 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS IGS_WE-PPTI_1308 (rev1).igs \| 3.3 MB STP STP_WE-PPTI_1308 (rev1).STEP \| 633.3 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 24 V (DC)	Ausgangsspannung 1 24 V (DC)	Ausgangsstrom 1 250 mA	Isolierungstyp Funktional	Switching Frequency 400 - 600	Spannung-µSekunde 36 Vµs	Übersetzungsverhältnis 1:1.07	Induktivität 500 µH	Prüfspannung 2500 V (AC)	Länge 8.5 mm	Breite 13.12 mm	Höhe 5.5 mm	Montageart SMT
750320325	24 V (DC), 3.3 V (DC), 1000 mA	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTI (rev25a).IntLib \| 1.3 MB CDS Cadence_WE-PPTI (rev25a).zip \| 4.7 MB EAG Eagle_WE-PPTI (rev26a).lbr \| 153 KB KIC KiCad_WE-PPTI (rev25b).zip \| 2.9 MB CAD-Dateien ZIP IGS IGS_WE-PPTI_1308 (rev1).igs \| 3.3 MB STP STP_WE-PPTI_1308 (rev1).STEP \| 633.3 KB Elektrische Modelle ZIP LT LTspice_WE-PPTI (rev25c).zip \| 29.6 KB PSP Pspice_WE-PPTI (rev25d).zip \| 26.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 24 V (DC)	Ausgangsspannung 1 3.3 V (DC)	Ausgangsstrom 1 1000 mA	Isolierungstyp Funktional	Switching Frequency 400 - 600	Spannung-µSekunde 40 Vµs	Übersetzungsverhältnis 5.33:1	Induktivität 700 µH	Prüfspannung 2500 V (AC)	Länge 8.5 mm	Breite 13.12 mm	Höhe 5.5 mm	Montageart SMT
