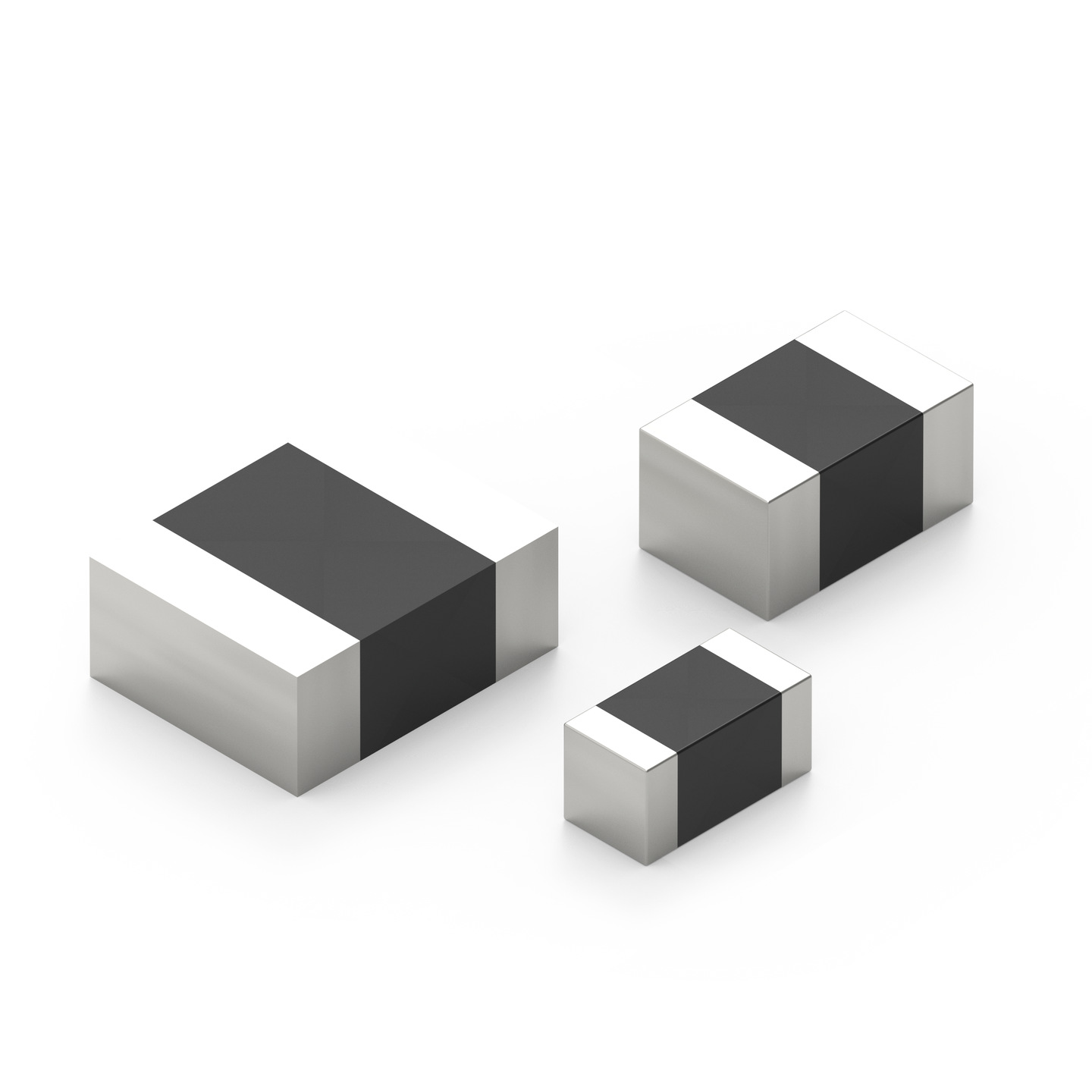

WE-PMI Power-Multilayer-Induktivität

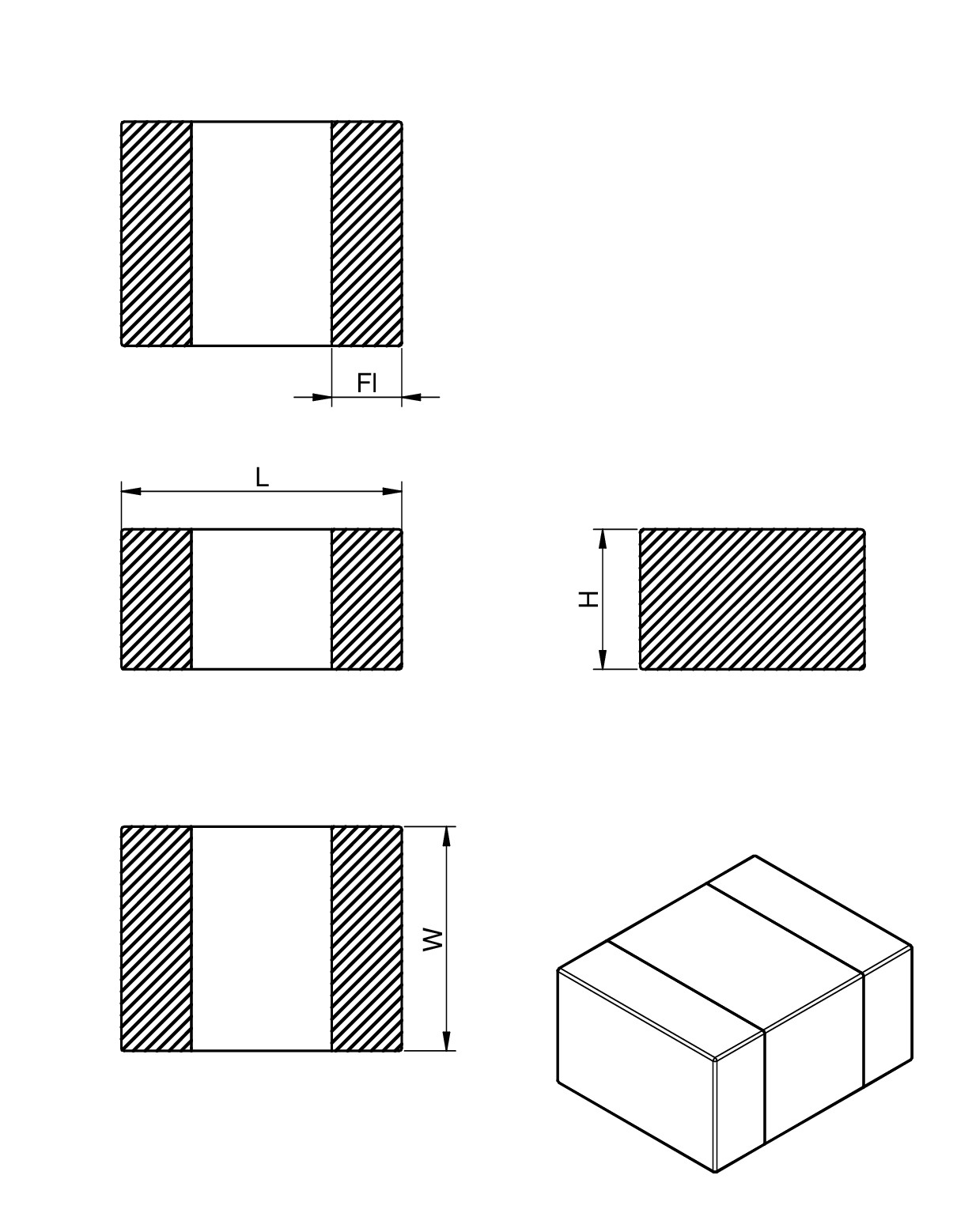

Bauform	L (mm)	W (mm)	Fl (mm)
0603	1.6	0.8	0.3
0805	2	-	-
1008	2.5	2	-

LTSpice-Dateien

LT
LTSpice_WE-PMI (rev22a).zip
|
3.2 KB

Merkmale

Kompakte Multilayer Bauform
Hohe Strombelastbarkeit bis 3.8 A Nennstrom
Magnetisch geschirmte Konstruktion: Kein Übersprechen
Betriebstemperatur: –40 °C bis +125 °C
in 4 Baugrößen und 3 Typen verfügbar (Low Profile, Low RDC & High Saturation Current)

Anwendung

DC/DC Schaltregler speziell bei hohen Schaltfrequenzen > 1MHz
Elektronische Geräte mit sehr geringer Bauhöhe
Tragbare Geräte wie Smart Phones, Tablets, Notebooks und Digitalkameras

Application Notes

Artikeldaten

Alle

0603

0805

1008

Artikel Nr.	Datenblatt	Ersatzartikel	Simulation	Downloads	Status	L (µH)	I_{R 1} (mA)	I_{R 2} (mA)	I_SAT (mA)	R_DC (mΩ)	f_res (MHz)	Typ	H (mm)	W (mm)	Muster
74479762122	SPEC	–		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PMI (rev25a).IntLib \| 135.5 KB CDS Cadence_WE-PMI (rev25a).zip \| 490.5 KB EAG Eagle_WE-PMI (rev25a).lbr \| 47.9 KB KIC KiCad_WE-PMI (rev25a).zip \| 116.7 KB ZUK Cadstar_WE-PMI (rev21c).zip \| 16.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-PMI-0603LP (rev1).igs \| 76.7 KB STP Download_STP_WE-PMI-0603LP (rev1).stp \| 62.8 KB Elektrische Modelle ZIP PSP PSpice_WE-PMI (rev22a).zip \| 15.7 KB SCS Spectre_WE-PMI (rev24a).mod \| 9.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	0.22	900	1200	1300	120	250	Low Profile	0.5	0.8
74479762133	SPEC	–		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PMI (rev25a).IntLib \| 135.5 KB CDS Cadence_WE-PMI (rev25a).zip \| 490.5 KB EAG Eagle_WE-PMI (rev25a).lbr \| 47.9 KB KIC KiCad_WE-PMI (rev25a).zip \| 116.7 KB ZUK Cadstar_WE-PMI (rev21c).zip \| 16.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-PMI-0603LP (rev1).igs \| 76.7 KB STP Download_STP_WE-PMI-0603LP (rev1).stp \| 62.8 KB Elektrische Modelle ZIP PSP PSpice_WE-PMI (rev22a).zip \| 15.7 KB SCS Spectre_WE-PMI (rev24a).mod \| 9.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	0.33	800	1100	1200	160	200	Low Profile	0.5	0.8
74479763147A	SPEC	–		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PMI (rev25a).IntLib \| 135.5 KB CDS Cadence_WE-PMI (rev25a).zip \| 490.5 KB EAG Eagle_WE-PMI (rev25a).lbr \| 47.9 KB KIC KiCad_WE-PMI (rev25a).zip \| 116.7 KB ZUK Cadstar_WE-PMI (rev21c).zip \| 16.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-PMI-0603LR (rev1).igs \| 76.4 KB STP Download_STP_WE-PMI-0603LR (rev1).stp \| 62.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PMI (rev22a).zip \| 15.7 KB SCS Spectre_WE-PMI (rev24a).mod \| 9.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	0.47	1100	1500	1500	90	190	Low RDC	0.8	0.8
74479774147i	SPEC	74479775147A	–	–	PTN i\| Die Produktion wird demnächst eingestellt. Erwartete Lebenszeit: <2 Jahre.	0.47	1000	1300	700	120	130	Low Profile	0.5	1.25	–
74479775147A	SPEC	–		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PMI (rev25a).IntLib \| 135.5 KB CDS Cadence_WE-PMI (rev25a).zip \| 490.5 KB EAG Eagle_WE-PMI (rev25a).lbr \| 47.9 KB KIC KiCad_WE-PMI (rev25a).zip \| 116.7 KB ZUK Cadstar_WE-PMI (rev21c).zip \| 16.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-PMI-0805 (rev1).igs \| 77.1 KB STP Download_STP_WE-PMI-0805 (rev1).stp \| 62.8 KB Elektrische Modelle ZIP PSP PSpice_WE-PMI (rev22a).zip \| 15.7 KB SCS Spectre_WE-PMI (rev24a).mod \| 9.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	0.47	1100	1400	1000	100	130	Low RDC	1	1.2
74479787147B	SPEC	–		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PMI (rev25a).IntLib \| 135.5 KB CDS Cadence_WE-PMI (rev25a).zip \| 490.5 KB EAG Eagle_WE-PMI (rev25a).lbr \| 47.9 KB KIC KiCad_WE-PMI (rev25a).zip \| 116.7 KB ZUK Cadstar_WE-PMI (rev21c).zip \| 16.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-PMI-1008LP (rev1).igs \| 76.5 KB STP Download_STP_WE-PMI-1008LP (rev1).stp \| 63 KB Elektrische Modelle ZIP PSP PSpice_WE-PMI (rev22a).zip \| 15.7 KB SCS Spectre_WE-PMI (rev24a).mod \| 9.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	0.47	2000	2700	950	40	105	Low RDC	0.8	2
74479763168	SPEC	–		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PMI (rev25a).IntLib \| 135.5 KB CDS Cadence_WE-PMI (rev25a).zip \| 490.5 KB EAG Eagle_WE-PMI (rev25a).lbr \| 47.9 KB KIC KiCad_WE-PMI (rev25a).zip \| 116.7 KB ZUK Cadstar_WE-PMI (rev21c).zip \| 16.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-PMI-0603LR (rev1).igs \| 76.4 KB STP Download_STP_WE-PMI-0603LR (rev1).stp \| 62.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PMI (rev22a).zip \| 15.7 KB SCS Spectre_WE-PMI (rev24a).mod \| 9.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	0.68	750	1000	950	180	190	Low RDC	0.8	0.8
74479763210A	SPEC	–		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PMI (rev25a).IntLib \| 135.5 KB CDS Cadence_WE-PMI (rev25a).zip \| 490.5 KB EAG Eagle_WE-PMI (rev25a).lbr \| 47.9 KB KIC KiCad_WE-PMI (rev25a).zip \| 116.7 KB ZUK Cadstar_WE-PMI (rev21c).zip \| 16.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-PMI-0603LR (rev1).igs \| 76.4 KB STP Download_STP_WE-PMI-0603LR (rev1).stp \| 62.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PMI (rev22a).zip \| 15.7 KB SCS Spectre_WE-PMI (rev24a).mod \| 9.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1	700	900	650	200	120	Low RDC	0.8	0.8
74479773210	SPEC	–		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PMI (rev25a).IntLib \| 135.5 KB CDS Cadence_WE-PMI (rev25a).zip \| 490.5 KB EAG Eagle_WE-PMI (rev25a).lbr \| 47.9 KB KIC KiCad_WE-PMI (rev25a).zip \| 116.7 KB ZUK Cadstar_WE-PMI (rev21c).zip \| 16.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-PMI-0805LP (rev1).igs \| 77.1 KB STP Download_STP_WE-PMI-0805LP (rev1).stp \| 62.8 KB Elektrische Modelle ZIP PSP PSpice_WE-PMI (rev22a).zip \| 15.7 KB SCS Spectre_WE-PMI (rev24a).mod \| 9.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1	800	1200	800	180	90	Low Profile	0.5	1.25
74479774210	SPEC	–		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PMI (rev25a).IntLib \| 135.5 KB CDS Cadence_WE-PMI (rev25a).zip \| 490.5 KB EAG Eagle_WE-PMI (rev25a).lbr \| 47.9 KB KIC KiCad_WE-PMI (rev25a).zip \| 116.7 KB ZUK Cadstar_WE-PMI (rev21c).zip \| 16.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-PMI-0805LP (rev1).igs \| 77.1 KB STP Download_STP_WE-PMI-0805LP (rev1).stp \| 62.8 KB Elektrische Modelle ZIP PSP PSpice_WE-PMI (rev22a).zip \| 15.7 KB SCS Spectre_WE-PMI (rev24a).mod \| 9.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1	800	1100	500	190	100	Low Profile	0.5	1.25
74479775210Ai	SPEC	74479774210	–	–	PTN i\| Die Produktion wird demnächst eingestellt. Erwartete Lebenszeit: <2 Jahre.	1	900	1300	950	110	90	Low RDC	1	1.2	–
74479787210A	SPEC	–		7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PMI (rev25a).IntLib \| 135.5 KB CDS Cadence_WE-PMI (rev25a).zip \| 490.5 KB EAG Eagle_WE-PMI (rev25a).lbr \| 47.9 KB KIC KiCad_WE-PMI (rev25a).zip \| 116.7 KB ZUK Cadstar_WE-PMI (rev21c).zip \| 16.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PMI (rev22a).zip \| 15.7 KB SCS Spectre_WE-PMI (rev24a).mod \| 9.8 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1	1300	1700	1000	71.5	90	Low RDC	1	2
74479787210Bi	SPEC	74479787210A 74479887210A	–	–	PTN i\| Die Produktion wird demnächst eingestellt. Erwartete Lebenszeit: <2 Jahre.	1	1450	1950	1150	60	75	Low RDC	0.8	2	–
74479887210A	SPEC	–		6 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PMI (rev25a).IntLib \| 135.5 KB CDS Cadence_WE-PMI (rev25a).zip \| 490.5 KB EAG Eagle_WE-PMI (rev25a).lbr \| 47.9 KB KIC KiCad_WE-PMI (rev25a).zip \| 116.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PMI (rev22a).zip \| 15.7 KB SCS Spectre_WE-PMI (rev24a).mod \| 9.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1	1300	1600	1000	75	90	High Saturation Current	0.8	2
74479763215	SPEC	–		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PMI (rev25a).IntLib \| 135.5 KB CDS Cadence_WE-PMI (rev25a).zip \| 490.5 KB EAG Eagle_WE-PMI (rev25a).lbr \| 47.9 KB KIC KiCad_WE-PMI (rev25a).zip \| 116.7 KB ZUK Cadstar_WE-PMI (rev21c).zip \| 16.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-PMI-0603LR (rev1).igs \| 76.4 KB STP Download_STP_WE-PMI-0603LR (rev1).stp \| 62.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PMI (rev22a).zip \| 15.7 KB SCS Spectre_WE-PMI (rev24a).mod \| 9.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1.5	600	850	500	230	100	Low RDC	0.8	0.8
74479775215	SPEC	–		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PMI (rev25a).IntLib \| 135.5 KB CDS Cadence_WE-PMI (rev25a).zip \| 490.5 KB EAG Eagle_WE-PMI (rev25a).lbr \| 47.9 KB KIC KiCad_WE-PMI (rev25a).zip \| 116.7 KB ZUK Cadstar_WE-PMI (rev21c).zip \| 16.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-PMI-0805LR (rev1).igs \| 76.4 KB STP Download_STP_WE-PMI-0805LR (rev1).stp \| 62.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PMI (rev22a).zip \| 15.7 KB SCS Spectre_WE-PMI (rev24a).mod \| 9.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1.5	800	1100	800	160	70	Low RDC	1	1.2
74479787215A	SPEC	–		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PMI (rev25a).IntLib \| 135.5 KB CDS Cadence_WE-PMI (rev25a).zip \| 490.5 KB EAG Eagle_WE-PMI (rev25a).lbr \| 47.9 KB KIC KiCad_WE-PMI (rev25a).zip \| 116.7 KB ZUK Cadstar_WE-PMI (rev21c).zip \| 16.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-PMI-1008LP (rev1).igs \| 76.5 KB STP Download_STP_WE-PMI-1008LP (rev1).stp \| 63 KB Elektrische Modelle ZIP PSP PSpice_WE-PMI (rev22a).zip \| 15.7 KB SCS Spectre_WE-PMI (rev24a).mod \| 9.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1.5	1400	1900	1100	70	65	Low RDC	0.8	2
74479763222	SPEC	–		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PMI (rev25a).IntLib \| 135.5 KB CDS Cadence_WE-PMI (rev25a).zip \| 490.5 KB EAG Eagle_WE-PMI (rev25a).lbr \| 47.9 KB KIC KiCad_WE-PMI (rev25a).zip \| 116.7 KB ZUK Cadstar_WE-PMI (rev21c).zip \| 16.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-PMI-0603LR (rev1).igs \| 76.4 KB STP Download_STP_WE-PMI-0603LR (rev1).stp \| 62.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PMI (rev22a).zip \| 15.7 KB SCS Spectre_WE-PMI (rev24a).mod \| 9.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2.2	550	800	280	300	80	Low RDC	0.9	0.8
74479774222	SPEC	–		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PMI (rev25a).IntLib \| 135.5 KB CDS Cadence_WE-PMI (rev25a).zip \| 490.5 KB EAG Eagle_WE-PMI (rev25a).lbr \| 47.9 KB KIC KiCad_WE-PMI (rev25a).zip \| 116.7 KB ZUK Cadstar_WE-PMI (rev21c).zip \| 16.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-PMI-0805LP (rev1).igs \| 77.1 KB STP Download_STP_WE-PMI-0805LP (rev1).stp \| 62.8 KB Elektrische Modelle ZIP PSP PSpice_WE-PMI (rev22a).zip \| 15.7 KB SCS Spectre_WE-PMI (rev24a).mod \| 9.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2.2	500	700	250	340	40	Low Profile	0.5	1.25
74479775222A	SPEC	–		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PMI (rev25a).IntLib \| 135.5 KB CDS Cadence_WE-PMI (rev25a).zip \| 490.5 KB EAG Eagle_WE-PMI (rev25a).lbr \| 47.9 KB KIC KiCad_WE-PMI (rev25a).zip \| 116.7 KB ZUK Cadstar_WE-PMI (rev21c).zip \| 16.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-PMI-0805LR (rev1).igs \| 76.4 KB STP Download_STP_WE-PMI-0805LR (rev1).stp \| 62.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PMI (rev22a).zip \| 15.7 KB SCS Spectre_WE-PMI (rev24a).mod \| 9.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2.2	700	1000	700	200	50	Low RDC	1	1.2
74479787222Ai	SPEC	74479887222A	–	–	PTN i\| Die Produktion wird demnächst eingestellt. Erwartete Lebenszeit: <2 Jahre.	2.2	1300	1800	700	85	55	Low RDC	0.8	2	–
74479887222A	SPEC	–		7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PMI (rev25a).IntLib \| 135.5 KB CDS Cadence_WE-PMI (rev25a).zip \| 490.5 KB EAG Eagle_WE-PMI (rev25a).lbr \| 47.9 KB KIC KiCad_WE-PMI (rev25a).zip \| 116.7 KB ZUK Cadstar_WE-PMI (rev21c).zip \| 16.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PMI (rev22a).zip \| 15.7 KB SCS Spectre_WE-PMI (rev24a).mod \| 9.8 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2.2	1050	1350	825	140	65	High Saturation Current	0.8	2
74479889222i	SPEC	74479887222A	–	–	PTN i\| Die Produktion wird demnächst eingestellt. Erwartete Lebenszeit: <2 Jahre.	2.2	900	1300	1700	250	50	Hoher Sättigungsstrom	1.2	2	–
74479775233	SPEC	–		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PMI (rev25a).IntLib \| 135.5 KB CDS Cadence_WE-PMI (rev25a).zip \| 490.5 KB EAG Eagle_WE-PMI (rev25a).lbr \| 47.9 KB KIC KiCad_WE-PMI (rev25a).zip \| 116.7 KB ZUK Cadstar_WE-PMI (rev21c).zip \| 16.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-PMI-0805LR (rev1).igs \| 76.4 KB STP Download_STP_WE-PMI-0805LR (rev1).stp \| 62.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PMI (rev22a).zip \| 15.7 KB SCS Spectre_WE-PMI (rev24a).mod \| 9.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3.3	700	1000	280	200	30	Low RDC	1	1.2
74479787233Ai	SPEC	74479887233A	–	–	PTN i\| Die Produktion wird demnächst eingestellt. Erwartete Lebenszeit: <2 Jahre.	3.3	1100	1600	400	100	35	Low RDC	0.8	2	–
74479887233Ai	SPEC	74479887247A	–	–	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3.3	850	1150	600	180	40	Hoher Sättigungsstrom	0.8	2	–
74479889233	SPEC	–		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PMI (rev25a).IntLib \| 135.5 KB CDS Cadence_WE-PMI (rev25a).zip \| 490.5 KB EAG Eagle_WE-PMI (rev25a).lbr \| 47.9 KB KIC KiCad_WE-PMI (rev25a).zip \| 116.7 KB ZUK Cadstar_WE-PMI (rev21c).zip \| 16.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-PMI-1008HS (rev1).igs \| 76.5 KB STP Download_STP_WE-PMI-1008HS (rev1).stp \| 63 KB Elektrische Modelle ZIP PSP PSpice_WE-PMI (rev22a).zip \| 15.7 KB SCS Spectre_WE-PMI (rev24a).mod \| 9.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3.3	900	1300	1300	250	50	High Saturation Current	1.2	2
74479775247	SPEC	–		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PMI (rev25a).IntLib \| 135.5 KB CDS Cadence_WE-PMI (rev25a).zip \| 490.5 KB EAG Eagle_WE-PMI (rev25a).lbr \| 47.9 KB KIC KiCad_WE-PMI (rev25a).zip \| 116.7 KB ZUK Cadstar_WE-PMI (rev21c).zip \| 16.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-PMI-0805LR (rev1).igs \| 76.4 KB STP Download_STP_WE-PMI-0805LR (rev1).stp \| 62.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PMI (rev22a).zip \| 15.7 KB SCS Spectre_WE-PMI (rev24a).mod \| 9.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4.7	600	850	250	250	30	Low RDC	1	1.2
74479787247Ai	SPEC	74479887247A	–	–	PTN i\| Die Produktion wird demnächst eingestellt. Erwartete Lebenszeit: <2 Jahre.	4.7	1000	1500	270	110	25	Low RDC	0.8	2	–
74479888247i	SPEC	74479889247	–	–	PTN i\| Die Produktion wird demnächst eingestellt. Erwartete Lebenszeit: <2 Jahre.	4.7	700	1000	700	380	35	Hoher Sättigungsstrom	1	2	–
74479887247A	SPEC	–		7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PMI (rev25a).IntLib \| 135.5 KB CDS Cadence_WE-PMI (rev25a).zip \| 490.5 KB EAG Eagle_WE-PMI (rev25a).lbr \| 47.9 KB KIC KiCad_WE-PMI (rev25a).zip \| 116.7 KB ZUK Cadstar_WE-PMI (rev21c).zip \| 16.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PMI (rev22a).zip \| 15.7 KB SCS Spectre_WE-PMI (rev24a).mod \| 9.8 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4.7	700	1000	400	230	35	High Saturation Current	0.8	2
74479889247	SPEC	–		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PMI (rev25a).IntLib \| 135.5 KB CDS Cadence_WE-PMI (rev25a).zip \| 490.5 KB EAG Eagle_WE-PMI (rev25a).lbr \| 47.9 KB KIC KiCad_WE-PMI (rev25a).zip \| 116.7 KB ZUK Cadstar_WE-PMI (rev21c).zip \| 16.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-PMI-1008HS (rev1).igs \| 76.5 KB STP Download_STP_WE-PMI-1008HS (rev1).stp \| 63 KB Elektrische Modelle ZIP PSP PSpice_WE-PMI (rev22a).zip \| 15.7 KB SCS Spectre_WE-PMI (rev24a).mod \| 9.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4.7	650	900	900	400	35	High Saturation Current	1.2	2
74479777268	SPEC	–		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PMI (rev25a).IntLib \| 135.5 KB CDS Cadence_WE-PMI (rev25a).zip \| 490.5 KB EAG Eagle_WE-PMI (rev25a).lbr \| 47.9 KB KIC KiCad_WE-PMI (rev25a).zip \| 116.7 KB ZUK Cadstar_WE-PMI (rev21c).zip \| 16.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-PMI-0805 (rev1).igs \| 77.1 KB STP Download_STP_WE-PMI-0805 (rev1).stp \| 62.8 KB Elektrische Modelle ZIP PSP PSpice_WE-PMI (rev22a).zip \| 15.7 KB SCS Spectre_WE-PMI (rev24a).mod \| 9.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6.8	600	900	200	300	40	Low RDC	1.25	1.2
74479887268A	SPEC	–		7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PMI (rev25a).IntLib \| 135.5 KB CDS Cadence_WE-PMI (rev25a).zip \| 490.5 KB EAG Eagle_WE-PMI (rev25a).lbr \| 47.9 KB KIC KiCad_WE-PMI (rev25a).zip \| 116.7 KB ZUK Cadstar_WE-PMI (rev21c).zip \| 16.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PMI (rev22a).zip \| 15.7 KB SCS Spectre_WE-PMI (rev24a).mod \| 9.8 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6.8	650	950	300	250	30	High Saturation Current	0.8	2
74479889268	SPEC	–		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PMI (rev25a).IntLib \| 135.5 KB CDS Cadence_WE-PMI (rev25a).zip \| 490.5 KB EAG Eagle_WE-PMI (rev25a).lbr \| 47.9 KB KIC KiCad_WE-PMI (rev25a).zip \| 116.7 KB ZUK Cadstar_WE-PMI (rev21c).zip \| 16.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-PMI-1008HS (rev1).igs \| 76.5 KB STP Download_STP_WE-PMI-1008HS (rev1).stp \| 63 KB Elektrische Modelle ZIP PSP PSpice_WE-PMI (rev22a).zip \| 15.7 KB SCS Spectre_WE-PMI (rev24a).mod \| 9.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6.8	600	800	700	500	25	High Saturation Current	1.2	2
74479777310	SPEC	–		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PMI (rev25a).IntLib \| 135.5 KB CDS Cadence_WE-PMI (rev25a).zip \| 490.5 KB EAG Eagle_WE-PMI (rev25a).lbr \| 47.9 KB KIC KiCad_WE-PMI (rev25a).zip \| 116.7 KB ZUK Cadstar_WE-PMI (rev21c).zip \| 16.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-PMI-0805 (rev1).igs \| 77.1 KB STP Download_STP_WE-PMI-0805 (rev1).stp \| 62.8 KB Elektrische Modelle ZIP PSP PSpice_WE-PMI (rev22a).zip \| 15.7 KB SCS Spectre_WE-PMI (rev24a).mod \| 9.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	450	650	125	500	25	Low RDC	1.25	1.2
74479777310A	SPEC	–		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PMI (rev25a).IntLib \| 135.5 KB CDS Cadence_WE-PMI (rev25a).zip \| 490.5 KB EAG Eagle_WE-PMI (rev25a).lbr \| 47.9 KB KIC KiCad_WE-PMI (rev25a).zip \| 116.7 KB ZUK Cadstar_WE-PMI (rev21c).zip \| 16.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-PMI-0805 (rev1).igs \| 77.1 KB STP Download_STP_WE-PMI-0805 (rev1).stp \| 62.8 KB Elektrische Modelle ZIP PSP PSpice_WE-PMI (rev22a).zip \| 15.7 KB SCS Spectre_WE-PMI (rev24a).mod \| 9.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	600	900	120	300	35	Low RDC	1.25	1.2
74479888310i	SPEC	74479887310A	–	–	PTN i\| Die Produktion wird demnächst eingestellt. Erwartete Lebenszeit: <2 Jahre.	10	600	800	250	500	25	Hoher Sättigungsstrom	1	2	–
74479887310A	SPEC	–		7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PMI (rev25a).IntLib \| 135.5 KB CDS Cadence_WE-PMI (rev25a).zip \| 490.5 KB EAG Eagle_WE-PMI (rev25a).lbr \| 47.9 KB KIC KiCad_WE-PMI (rev25a).zip \| 116.7 KB ZUK Cadstar_WE-PMI (rev21c).zip \| 16.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PMI (rev22a).zip \| 15.7 KB SCS Spectre_WE-PMI (rev24a).mod \| 9.8 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	600	850	125	300	20	High Saturation Current	0.8	2
74479889310	SPEC	–		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PMI (rev25a).IntLib \| 135.5 KB CDS Cadence_WE-PMI (rev25a).zip \| 490.5 KB EAG Eagle_WE-PMI (rev25a).lbr \| 47.9 KB KIC KiCad_WE-PMI (rev25a).zip \| 116.7 KB ZUK Cadstar_WE-PMI (rev21c).zip \| 16.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-PMI-1008HS (rev1).igs \| 76.5 KB STP Download_STP_WE-PMI-1008HS (rev1).stp \| 63 KB Elektrische Modelle ZIP PSP PSpice_WE-PMI (rev22a).zip \| 15.7 KB SCS Spectre_WE-PMI (rev24a).mod \| 9.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	600	800	500	500	20	High Saturation Current	1.2	2

Artikel Nr.	Datenblatt	Ersatzartikel	Simulation
74479762122	SPEC	–
74479762133	SPEC	–
74479763147A	SPEC	–
74479774147i	SPEC	74479775147A	–
74479775147A	SPEC	–
74479787147B	SPEC	–
74479763168	SPEC	–
74479763210A	SPEC	–
74479773210	SPEC	–
74479774210	SPEC	–
74479775210Ai	SPEC	74479774210	–
74479787210A	SPEC	–
74479787210Bi	SPEC	74479787210A 74479887210A	–
74479887210A	SPEC	–
74479763215	SPEC	–
74479775215	SPEC	–
74479787215A	SPEC	–
74479763222	SPEC	–
74479774222	SPEC	–
74479775222A	SPEC	–
74479787222Ai	SPEC	74479887222A	–
74479887222A	SPEC	–
74479889222i	SPEC	74479887222A	–
74479775233	SPEC	–
74479787233Ai	SPEC	74479887233A	–
74479887233Ai	SPEC	74479887247A	–
74479889233	SPEC	–
74479775247	SPEC	–
74479787247Ai	SPEC	74479887247A	–
74479888247i	SPEC	74479889247	–
74479887247A	SPEC	–
74479889247	SPEC	–
74479777268	SPEC	–
74479887268A	SPEC	–
74479889268	SPEC	–
74479777310	SPEC	–
74479777310A	SPEC	–
74479888310i	SPEC	74479887310A	–
74479887310A	SPEC	–
74479889310	SPEC	–

Muster



–






–

–







–

–

–
–


–
–







–

Artikel Nr.	Datenblatt	Ersatzartikel	Simulation	Downloads	Status	L (µH)	I_{R 1} (mA)	I_{R 2} (mA)	I_SAT (mA)	R_DC (mΩ)	f_res (MHz)	Typ	H (mm)	W (mm)	Muster
