WE-PD2A SMT-Speicherdrossel | Automotive | Würth Elektronik Produktkatalog

Bauform	L (mm)	B (mm)	H (mm)	Montageart

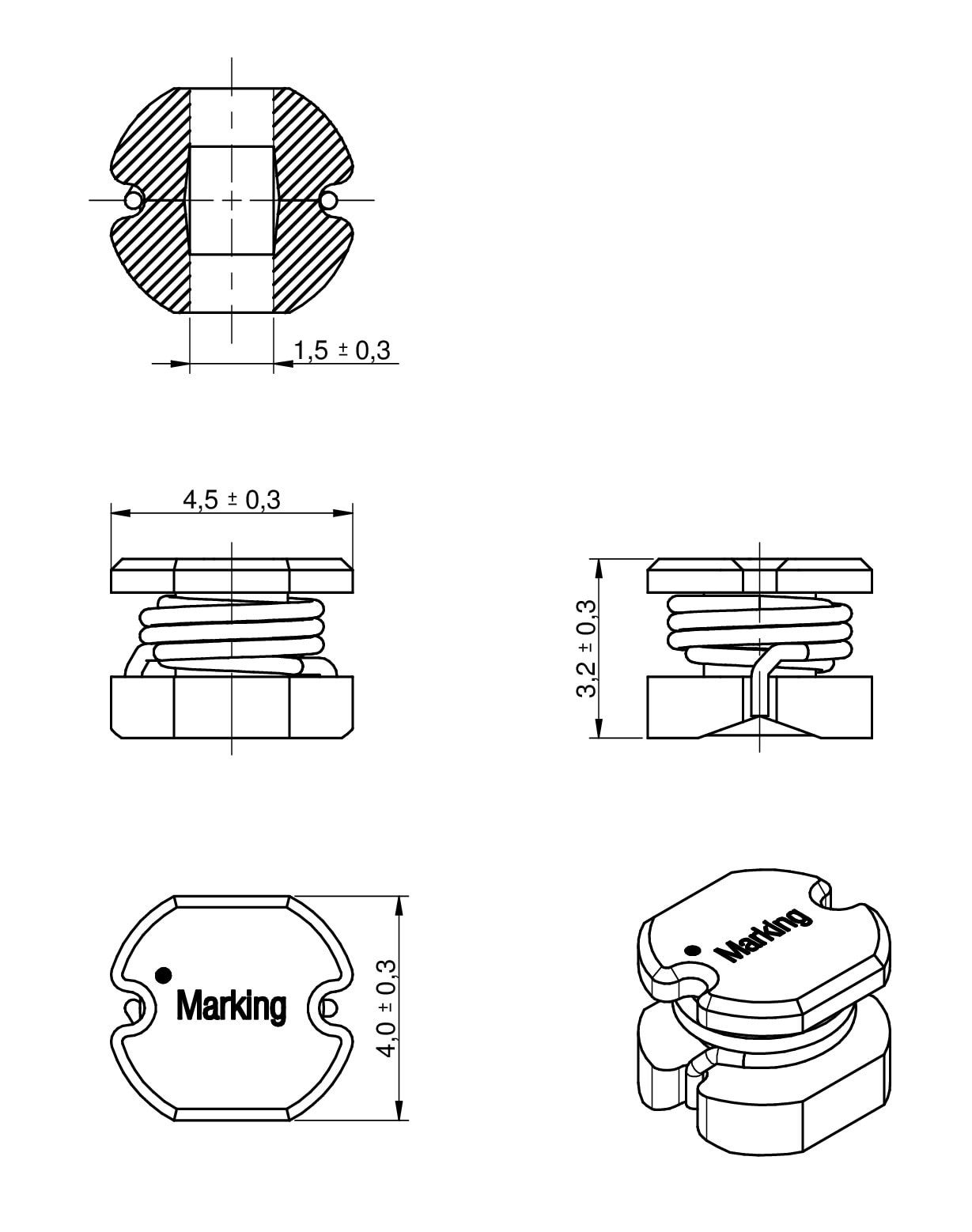

4532	4	4.5	3.2	SMT

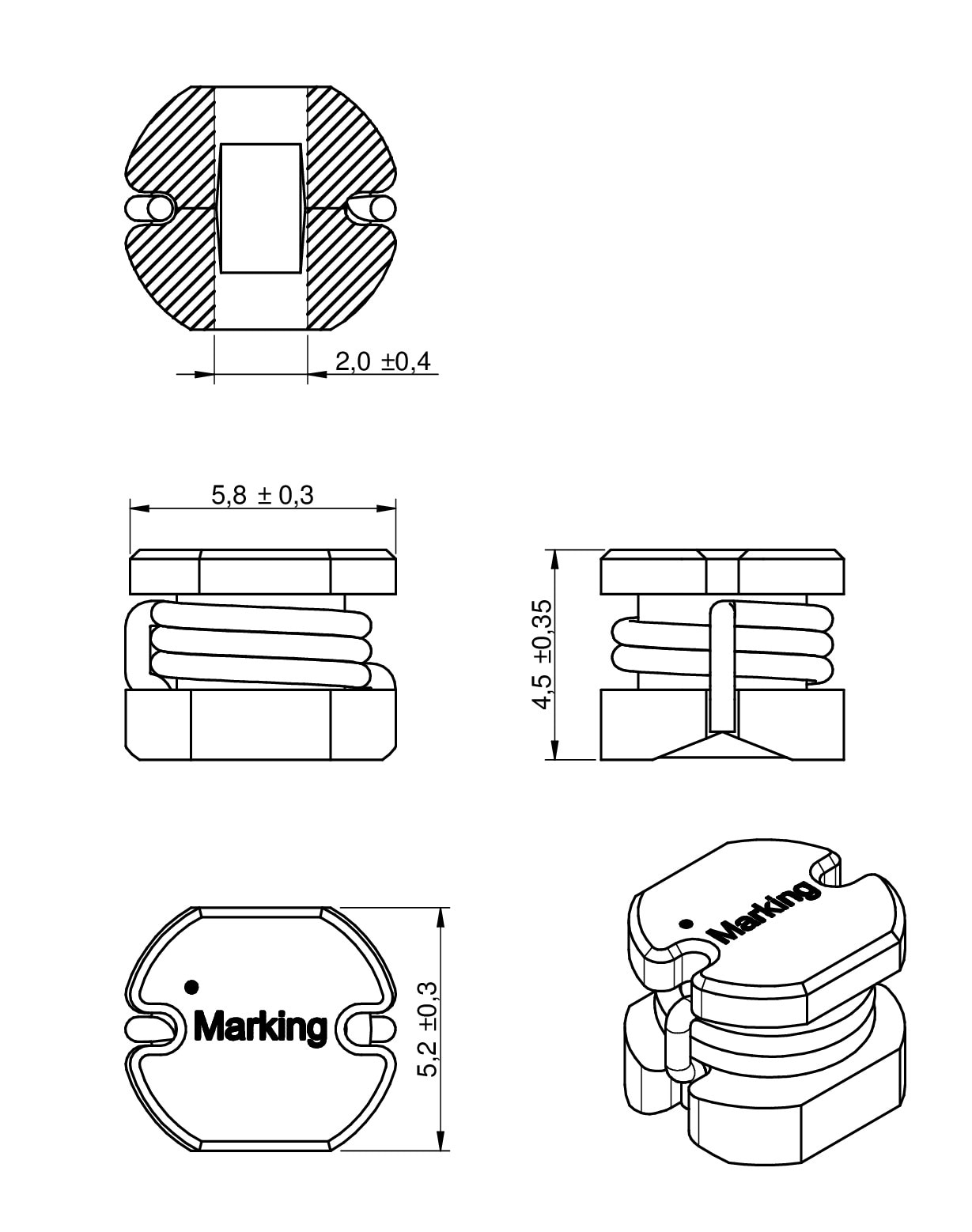

5848	5.2	5.8	4.5	SMT

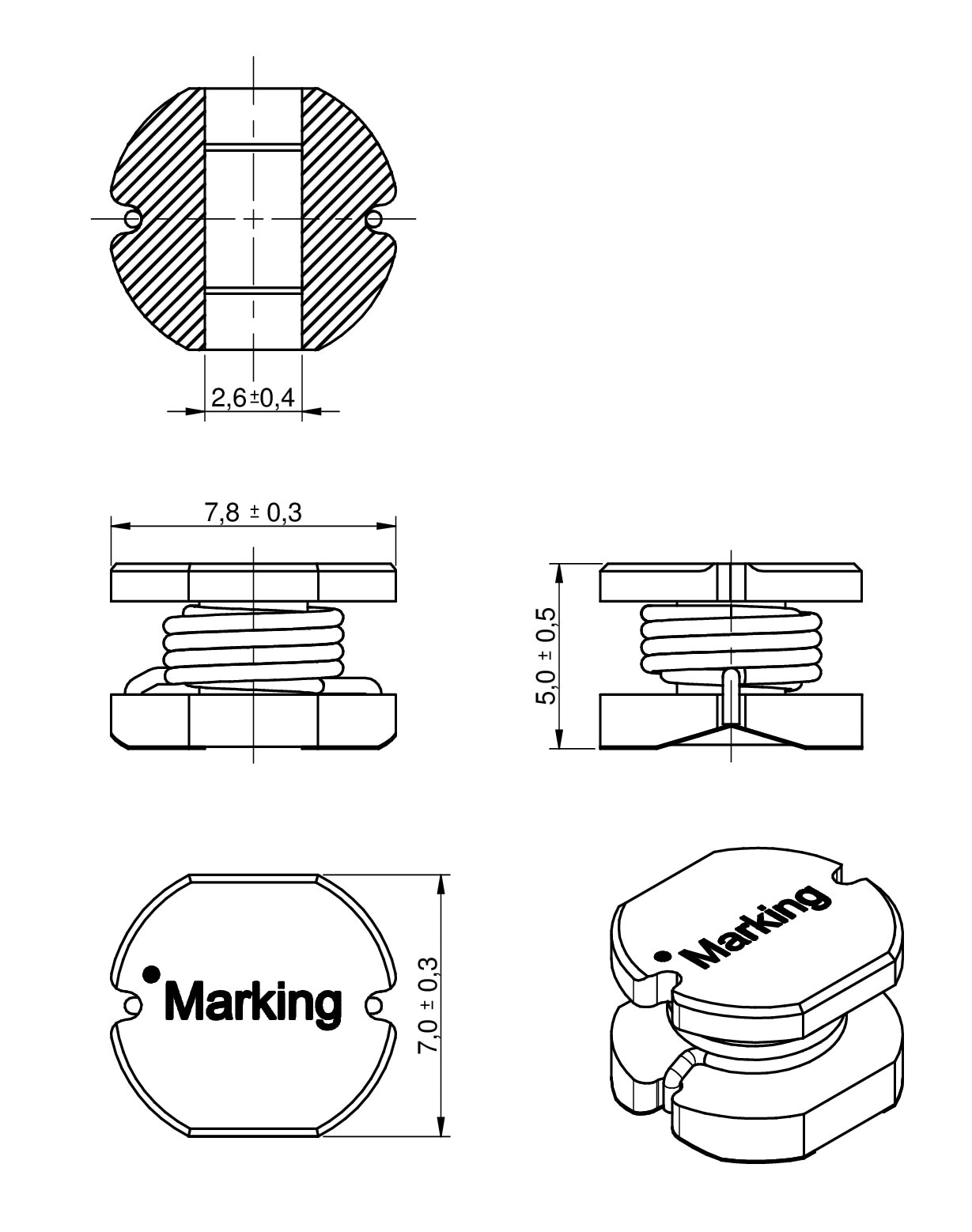

7850	7	7.8	5	SMT

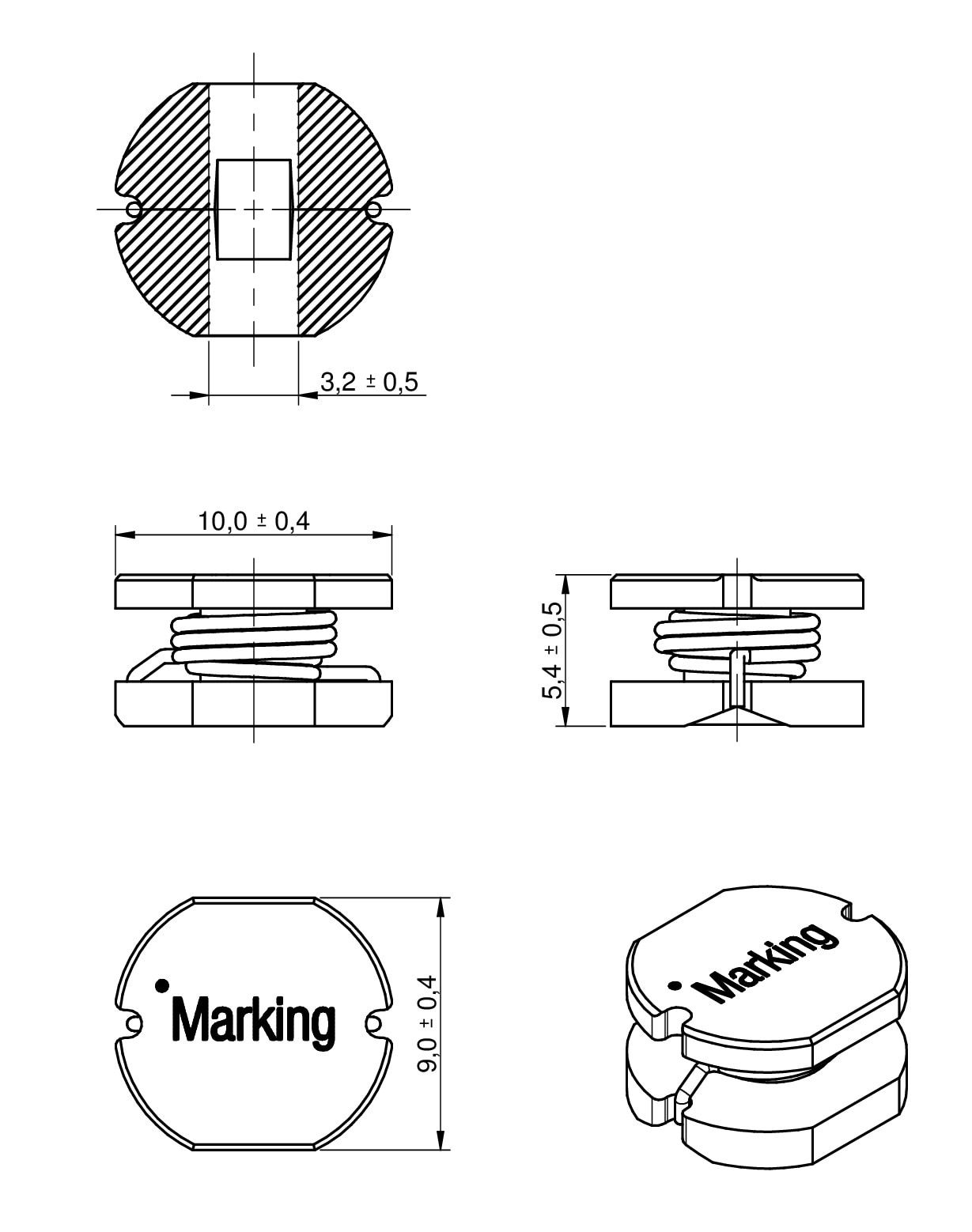

1054	9	10	5.4	SMT

Datenblatt

SPEC
Seriesdatasheet_WE-PD2A_V1 (rev1).pdf
|
3 MB

LTSpice-Dateien

LT
LTSpice_WE-PD2A (rev22a).zip
|
3.8 KB

Merkmale

Offene / ungeschirmte Bauform
Sättigungsströme bis 15 A
Geringe Toleranzen bei großen Induktivitätswerten
Betriebstemperatur: –40 ºC bis +125 ºC
Automotive approved

Anwendung

Integrierte DC-/DC-Wandler
Schaltregler im Bereich kleiner Betriebsspannungen (Computer, Laptop, Mobilfunk, Pager …)
Ideal für Schaltregler mit extrem hohem Wirkungsgrad
Optimale Dämpfung im MHz Frequenzbereich

Artikeldaten

Alle

4532

5848

7850

1054

Alle zurücksetzen

Artikeldaten filtern

Artikel in 4 Produktserien anzeigen

Artikel in 4 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	L(µH)	I_R(A)	I_SAT(A)	f_res(MHz)	Montageart	Design Kit
784774006	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_5848_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_5848_PD2A (rev1).stp \| 608.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.6 µH	Nennstrom8.2 A	Sättigungsstrom13.5 A	Eigenresonanzfrequenz210 MHz	MontageartSMT	Design Kit –
7847730	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_4532_PD2A (rev1).igs \| 1.3 MB STP WE-PD2A_4532_PD2A (rev1).stp \| 605.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1 µH	Nennstrom4 A	Sättigungsstrom5.72 A	Eigenresonanzfrequenz110 MHz	MontageartSMT	Design Kit 784701
784773018	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_4532_PD2A (rev1).igs \| 1.3 MB STP WE-PD2A_4532_PD2A (rev1).stp \| 605.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1.8 µH	Nennstrom2.7 A	Sättigungsstrom3.6 A	Eigenresonanzfrequenz85 MHz	MontageartSMT	Design Kit –
784773022	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_4532_PD2A (rev1).igs \| 1.3 MB STP WE-PD2A_4532_PD2A (rev1).stp \| 605.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität2.2 µH	Nennstrom2.5 A	Sättigungsstrom3.38 A	Eigenresonanzfrequenz74 MHz	MontageartSMT	Design Kit –
784774022	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_5848_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_5848_PD2A (rev1).stp \| 608.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität2.2 µH	Nennstrom4.6 A	Sättigungsstrom8.2 A	Eigenresonanzfrequenz54 MHz	MontageartSMT	Design Kit –
784774027	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_5848_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_5848_PD2A (rev1).stp \| 608.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität2.7 µH	Nennstrom4 A	Sättigungsstrom8 A	Eigenresonanzfrequenz50 MHz	MontageartSMT	Design Kit 784701
784773033	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_4532_PD2A (rev1).igs \| 1.3 MB STP WE-PD2A_4532_PD2A (rev1).stp \| 605.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität3.3 µH	Nennstrom2 A	Sättigungsstrom2.88 A	Eigenresonanzfrequenz55 MHz	MontageartSMT	Design Kit –
784774033	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_5848_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_5848_PD2A (rev1).stp \| 608.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität3.3 µH	Nennstrom3.7 A	Sättigungsstrom7.5 A	Eigenresonanzfrequenz43 MHz	MontageartSMT	Design Kit –
784773039	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_4532_PD2A (rev1).igs \| 1.3 MB STP WE-PD2A_4532_PD2A (rev1).stp \| 605.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität3.9 µH	Nennstrom1.88 A	Sättigungsstrom2.57 A	Eigenresonanzfrequenz50 MHz	MontageartSMT	Design Kit –
784773047	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_4532_PD2A (rev1).igs \| 1.3 MB STP WE-PD2A_4532_PD2A (rev1).stp \| 605.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität4.7 µH	Nennstrom1.82 A	Sättigungsstrom2.46 A	Eigenresonanzfrequenz45 MHz	MontageartSMT	Design Kit 784701
784774047	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_5848_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_5848_PD2A (rev1).stp \| 608.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität4.7 µH	Nennstrom3 A	Sättigungsstrom5.5 A	Eigenresonanzfrequenz33 MHz	MontageartSMT	Design Kit 784701
784775047	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_7850_PD2A (rev1).igs \| 1.8 MB STP WE-PD2A_7850_PD2A (rev1).stp \| 594.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität4.7 µH	Nennstrom4.5 A	Sättigungsstrom4.5 A	Eigenresonanzfrequenz47 MHz	MontageartSMT	Design Kit –
784776047	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_1054_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_1054_PD2A (rev1).stp \| 635.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität4.7 µH	Nennstrom5 A	Sättigungsstrom6 A	Eigenresonanzfrequenz43 MHz	MontageartSMT	Design Kit –
784773056	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_4532_PD2A (rev1).igs \| 1.3 MB STP WE-PD2A_4532_PD2A (rev1).stp \| 605.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität5.6 µH	Nennstrom1.58 A	Sättigungsstrom2.43 A	Eigenresonanzfrequenz40 MHz	MontageartSMT	Design Kit 784701
784775056	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_7850_PD2A (rev1).igs \| 1.8 MB STP WE-PD2A_7850_PD2A (rev1).stp \| 594.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität5.6 µH	Nennstrom4 A	Sättigungsstrom4 A	Eigenresonanzfrequenz34 MHz	MontageartSMT	Design Kit –
784776056	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_1054_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_1054_PD2A (rev1).stp \| 635.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität5.6 µH	Nennstrom4.8 A	Sättigungsstrom5.5 A	Eigenresonanzfrequenz40 MHz	MontageartSMT	Design Kit –
784773068	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_4532_PD2A (rev1).igs \| 1.3 MB STP WE-PD2A_4532_PD2A (rev1).stp \| 605.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität6.8 µH	Nennstrom1.54 A	Sättigungsstrom2.1 A	Eigenresonanzfrequenz35 MHz	MontageartSMT	Design Kit –
784774068	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_5848_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_5848_PD2A (rev1).stp \| 608.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität6.8 µH	Nennstrom2.4 A	Sättigungsstrom5 A	Eigenresonanzfrequenz28 MHz	MontageartSMT	Design Kit –
784775068	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_7850_PD2A (rev1).igs \| 1.8 MB STP WE-PD2A_7850_PD2A (rev1).stp \| 594.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität6.8 µH	Nennstrom3.7 A	Sättigungsstrom3.8 A	Eigenresonanzfrequenz30 MHz	MontageartSMT	Design Kit –
784776068	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_1054_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_1054_PD2A (rev1).stp \| 635.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität6.8 µH	Nennstrom4.4 A	Sättigungsstrom5 A	Eigenresonanzfrequenz30 MHz	MontageartSMT	Design Kit –
784773082	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_4532_PD2A (rev1).igs \| 1.3 MB STP WE-PD2A_4532_PD2A (rev1).stp \| 605.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität8.2 µH	Nennstrom1.5 A	Sättigungsstrom1.8 A	Eigenresonanzfrequenz30 MHz	MontageartSMT	Design Kit –
784775082	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_7850_PD2A (rev1).igs \| 1.8 MB STP WE-PD2A_7850_PD2A (rev1).stp \| 594.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität8.2 µH	Nennstrom3.2 A	Sättigungsstrom3.2 A	Eigenresonanzfrequenz33 MHz	MontageartSMT	Design Kit –
784776082	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_1054_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_1054_PD2A (rev1).stp \| 635.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität8.2 µH	Nennstrom4.2 A	Sättigungsstrom4.25 A	Eigenresonanzfrequenz25 MHz	MontageartSMT	Design Kit –
78477310	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_4532_PD2A (rev1).igs \| 1.3 MB STP WE-PD2A_4532_PD2A (rev1).stp \| 605.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität10 µH	Nennstrom1.45 A	Sättigungsstrom1.74 A	Eigenresonanzfrequenz30 MHz	MontageartSMT	Design Kit 784701
78477410	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_5848_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_5848_PD2A (rev1).stp \| 608.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität10 µH	Nennstrom2.2 A	Sättigungsstrom2.5 A	Eigenresonanzfrequenz26 MHz	MontageartSMT	Design Kit 784701
78477510	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_7850_PD2A (rev1).igs \| 1.8 MB STP WE-PD2A_7850_PD2A (rev1).stp \| 594.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität10 µH	Nennstrom2.3 A	Sättigungsstrom2.95 A	Eigenresonanzfrequenz23 MHz	MontageartSMT	Design Kit 784701 784775
78477610	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_1054_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_1054_PD2A (rev1).stp \| 635.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität10 µH	Nennstrom2.98 A	Sättigungsstrom3.24 A	Eigenresonanzfrequenz22 MHz	MontageartSMT	Design Kit 784701 784775
784773112	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_4532_PD2A (rev1).igs \| 1.3 MB STP WE-PD2A_4532_PD2A (rev1).stp \| 605.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität12 µH	Nennstrom1.28 A	Sättigungsstrom1.62 A	Eigenresonanzfrequenz30 MHz	MontageartSMT	Design Kit –
784774112	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_5848_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_5848_PD2A (rev1).stp \| 608.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität12 µH	Nennstrom2 A	Sättigungsstrom1.94 A	Eigenresonanzfrequenz24 MHz	MontageartSMT	Design Kit –
784775112	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_7850_PD2A (rev1).igs \| 1.8 MB STP WE-PD2A_7850_PD2A (rev1).stp \| 594.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität12 µH	Nennstrom2.18 A	Sättigungsstrom2.23 A	Eigenresonanzfrequenz20 MHz	MontageartSMT	Design Kit 784775
784776112	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_1054_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_1054_PD2A (rev1).stp \| 635.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität12 µH	Nennstrom2.72 A	Sättigungsstrom3.15 A	Eigenresonanzfrequenz20 MHz	MontageartSMT	Design Kit –
784773115	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_4532_PD2A (rev1).igs \| 1.3 MB STP WE-PD2A_4532_PD2A (rev1).stp \| 605.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität15 µH	Nennstrom1.2 A	Sättigungsstrom1.46 A	Eigenresonanzfrequenz27 MHz	MontageartSMT	Design Kit –
784774115	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_5848_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_5848_PD2A (rev1).stp \| 608.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität15 µH	Nennstrom1.53 A	Sättigungsstrom1.9 A	Eigenresonanzfrequenz20 MHz	MontageartSMT	Design Kit –
784775115	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_7850_PD2A (rev1).igs \| 1.8 MB STP WE-PD2A_7850_PD2A (rev1).stp \| 594.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität15 µH	Nennstrom1.93 A	Sättigungsstrom2.2 A	Eigenresonanzfrequenz18 MHz	MontageartSMT	Design Kit 784775
784776115	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_1054_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_1054_PD2A (rev1).stp \| 635.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität15 µH	Nennstrom2.47 A	Sättigungsstrom2.88 A	Eigenresonanzfrequenz19 MHz	MontageartSMT	Design Kit –
784773118	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_4532_PD2A (rev1).igs \| 1.3 MB STP WE-PD2A_4532_PD2A (rev1).stp \| 605.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität18 µH	Nennstrom1.1 A	Sättigungsstrom1.29 A	Eigenresonanzfrequenz22 MHz	MontageartSMT	Design Kit –
784774118	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_5848_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_5848_PD2A (rev1).stp \| 608.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität18 µH	Nennstrom1.45 A	Sättigungsstrom1.69 A	Eigenresonanzfrequenz19 MHz	MontageartSMT	Design Kit –
784775118	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_7850_PD2A (rev1).igs \| 1.8 MB STP WE-PD2A_7850_PD2A (rev1).stp \| 594.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität18 µH	Nennstrom1.89 A	Sättigungsstrom2.14 A	Eigenresonanzfrequenz17 MHz	MontageartSMT	Design Kit 784775
784776118	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_1054_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_1054_PD2A (rev1).stp \| 635.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität18 µH	Nennstrom2.36 A	Sättigungsstrom2.43 A	Eigenresonanzfrequenz18 MHz	MontageartSMT	Design Kit 784775
784773122	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_4532_PD2A (rev1).igs \| 1.3 MB STP WE-PD2A_4532_PD2A (rev1).stp \| 605.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität22 µH	Nennstrom1 A	Sättigungsstrom1.22 A	Eigenresonanzfrequenz20 MHz	MontageartSMT	Design Kit 784701
784774122	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_5848_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_5848_PD2A (rev1).stp \| 608.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität22 µH	Nennstrom1.28 A	Sättigungsstrom1.53 A	Eigenresonanzfrequenz16 MHz	MontageartSMT	Design Kit 784701
784775122	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_7850_PD2A (rev1).igs \| 1.8 MB STP WE-PD2A_7850_PD2A (rev1).stp \| 594.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität22 µH	Nennstrom1.76 A	Sättigungsstrom1.81 A	Eigenresonanzfrequenz15 MHz	MontageartSMT	Design Kit 784775
784776122	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_1054_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_1054_PD2A (rev1).stp \| 635.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität22 µH	Nennstrom2.04 A	Sättigungsstrom2.07 A	Eigenresonanzfrequenz16 MHz	MontageartSMT	Design Kit 784775
784773127	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_4532_PD2A (rev1).igs \| 1.3 MB STP WE-PD2A_4532_PD2A (rev1).stp \| 605.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität27 µH	Nennstrom0.94 A	Sättigungsstrom1 A	Eigenresonanzfrequenz17 MHz	MontageartSMT	Design Kit –
784774127	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_5848_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_5848_PD2A (rev1).stp \| 608.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität27 µH	Nennstrom1.19 A	Sättigungsstrom1.4 A	Eigenresonanzfrequenz15 MHz	MontageartSMT	Design Kit –
784775127	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_7850_PD2A (rev1).igs \| 1.8 MB STP WE-PD2A_7850_PD2A (rev1).stp \| 594.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität27 µH	Nennstrom1.48 A	Sättigungsstrom1.62 A	Eigenresonanzfrequenz14 MHz	MontageartSMT	Design Kit 784701 784775
784776127	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_1054_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_1054_PD2A (rev1).stp \| 635.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität27 µH	Nennstrom1.95 A	Sättigungsstrom1.98 A	Eigenresonanzfrequenz15 MHz	MontageartSMT	Design Kit 784701 784775
784773133	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_4532_PD2A (rev1).igs \| 1.3 MB STP WE-PD2A_4532_PD2A (rev1).stp \| 605.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität33 µH	Nennstrom0.86 A	Sättigungsstrom0.9 A	Eigenresonanzfrequenz16 MHz	MontageartSMT	Design Kit –
784774133	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_5848_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_5848_PD2A (rev1).stp \| 608.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität33 µH	Nennstrom1.09 A	Sättigungsstrom1.17 A	Eigenresonanzfrequenz14 MHz	MontageartSMT	Design Kit –
784775133	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_7850_PD2A (rev1).igs \| 1.8 MB STP WE-PD2A_7850_PD2A (rev1).stp \| 594.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität33 µH	Nennstrom1.35 A	Sättigungsstrom1.47 A	Eigenresonanzfrequenz13 MHz	MontageartSMT	Design Kit 784775
784776133	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_1054_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_1054_PD2A (rev1).stp \| 635.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität33 µH	Nennstrom1.78 A	Sättigungsstrom1.89 A	Eigenresonanzfrequenz12 MHz	MontageartSMT	Design Kit 784775
784773139	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_4532_PD2A (rev1).igs \| 1.3 MB STP WE-PD2A_4532_PD2A (rev1).stp \| 605.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität39 µH	Nennstrom0.77 A	Sättigungsstrom0.87 A	Eigenresonanzfrequenz15 MHz	MontageartSMT	Design Kit –
784774139	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_5848_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_5848_PD2A (rev1).stp \| 608.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität39 µH	Nennstrom0.94 A	Sättigungsstrom1.1 A	Eigenresonanzfrequenz12 MHz	MontageartSMT	Design Kit –
784775139	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_7850_PD2A (rev1).igs \| 1.8 MB STP WE-PD2A_7850_PD2A (rev1).stp \| 594.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität39 µH	Nennstrom1.25 A	Sättigungsstrom1.33 A	Eigenresonanzfrequenz12 MHz	MontageartSMT	Design Kit 784775
784776139	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_1054_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_1054_PD2A (rev1).stp \| 635.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität39 µH	Nennstrom1.62 A	Sättigungsstrom1.8 A	Eigenresonanzfrequenz11 MHz	MontageartSMT	Design Kit 784775
784773147	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_4532_PD2A (rev1).igs \| 1.3 MB STP WE-PD2A_4532_PD2A (rev1).stp \| 605.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität47 µH	Nennstrom0.68 A	Sättigungsstrom0.77 A	Eigenresonanzfrequenz12 MHz	MontageartSMT	Design Kit 784701
784774147	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_5848_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_5848_PD2A (rev1).stp \| 608.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität47 µH	Nennstrom0.86 A	Sättigungsstrom1 A	Eigenresonanzfrequenz10 MHz	MontageartSMT	Design Kit 784701
784775147	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_7850_PD2A (rev1).igs \| 1.8 MB STP WE-PD2A_7850_PD2A (rev1).stp \| 594.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität47 µH	Nennstrom1.17 A	Sättigungsstrom1.24 A	Eigenresonanzfrequenz10 MHz	MontageartSMT	Design Kit 784701 784775
784776147	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_1054_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_1054_PD2A (rev1).stp \| 635.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität47 µH	Nennstrom1.45 A	Sättigungsstrom1.62 A	Eigenresonanzfrequenz11 MHz	MontageartSMT	Design Kit 784701 784775
784773156	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_4532_PD2A (rev1).igs \| 1.3 MB STP WE-PD2A_4532_PD2A (rev1).stp \| 605.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität56 µH	Nennstrom0.64 A	Sättigungsstrom0.75 A	Eigenresonanzfrequenz12 MHz	MontageartSMT	Design Kit –
784774156	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_5848_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_5848_PD2A (rev1).stp \| 608.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität56 µH	Nennstrom0.77 A	Sättigungsstrom0.9 A	Eigenresonanzfrequenz10 MHz	MontageartSMT	Design Kit –
784776156	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_1054_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_1054_PD2A (rev1).stp \| 635.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität56 µH	Nennstrom1.36 A	Sättigungsstrom1.53 A	Eigenresonanzfrequenz9 MHz	MontageartSMT	Design Kit 784775
784773168	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_4532_PD2A (rev1).igs \| 1.3 MB STP WE-PD2A_4532_PD2A (rev1).stp \| 605.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität68 µH	Nennstrom0.56 A	Sättigungsstrom0.68 A	Eigenresonanzfrequenz11 MHz	MontageartSMT	Design Kit 784701
784774168	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_5848_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_5848_PD2A (rev1).stp \| 608.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität68 µH	Nennstrom0.64 A	Sättigungsstrom0.86 A	Eigenresonanzfrequenz10 MHz	MontageartSMT	Design Kit –
784775168	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_7850_PD2A (rev1).igs \| 1.8 MB STP WE-PD2A_7850_PD2A (rev1).stp \| 594.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität68 µH	Nennstrom0.99 A	Sättigungsstrom1.05 A	Eigenresonanzfrequenz8 MHz	MontageartSMT	Design Kit 784701 784775
784776168	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_1054_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_1054_PD2A (rev1).stp \| 635.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität68 µH	Nennstrom1.19 A	Sättigungsstrom1.49 A	Eigenresonanzfrequenz8 MHz	MontageartSMT	Design Kit 784701 784775
784774182	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_5848_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_5848_PD2A (rev1).stp \| 608.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität82 µH	Nennstrom0.6 A	Sättigungsstrom0.72 A	Eigenresonanzfrequenz8 MHz	MontageartSMT	Design Kit –
784775182	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_7850_PD2A (rev1).igs \| 1.8 MB STP WE-PD2A_7850_PD2A (rev1).stp \| 594.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität82 µH	Nennstrom0.9 A	Sättigungsstrom0.95 A	Eigenresonanzfrequenz7 MHz	MontageartSMT	Design Kit 784775
784776182	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_1054_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_1054_PD2A (rev1).stp \| 635.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität82 µH	Nennstrom1.11 A	Sättigungsstrom1.17 A	Eigenresonanzfrequenz7 MHz	MontageartSMT	Design Kit 784775
78477420	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_5848_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_5848_PD2A (rev1).stp \| 608.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität100 µH	Nennstrom0.57 A	Sättigungsstrom0.68 A	Eigenresonanzfrequenz7 MHz	MontageartSMT	Design Kit 784701
78477520	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_7850_PD2A (rev1).igs \| 1.8 MB STP WE-PD2A_7850_PD2A (rev1).stp \| 594.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität100 µH	Nennstrom0.77 A	Sättigungsstrom0.86 A	Eigenresonanzfrequenz7 MHz	MontageartSMT	Design Kit 784701 784775
78477620	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_1054_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_1054_PD2A (rev1).stp \| 635.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität100 µH	Nennstrom1.02 A	Sättigungsstrom1.1 A	Eigenresonanzfrequenz7 MHz	MontageartSMT	Design Kit 784701 784775
784774212	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_5848_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_5848_PD2A (rev1).stp \| 608.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität120 µH	Nennstrom0.49 A	Sättigungsstrom0.63 A	Eigenresonanzfrequenz7 MHz	MontageartSMT	Design Kit –
784775212	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_7850_PD2A (rev1).igs \| 1.8 MB STP WE-PD2A_7850_PD2A (rev1).stp \| 594.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität120 µH	Nennstrom0.67 A	Sättigungsstrom0.81 A	Eigenresonanzfrequenz6 MHz	MontageartSMT	Design Kit –
784776212	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_1054_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_1054_PD2A (rev1).stp \| 635.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität120 µH	Nennstrom0.94 A	Sättigungsstrom0.99 A	Eigenresonanzfrequenz6 MHz	MontageartSMT	Design Kit 784775
784774215	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_5848_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_5848_PD2A (rev1).stp \| 608.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität150 µH	Nennstrom0.46 A	Sättigungsstrom0.54 A	Eigenresonanzfrequenz6 MHz	MontageartSMT	Design Kit –
784775215	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_7850_PD2A (rev1).igs \| 1.8 MB STP WE-PD2A_7850_PD2A (rev1).stp \| 594.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität150 µH	Nennstrom0.6 A	Sättigungsstrom0.71 A	Eigenresonanzfrequenz6 MHz	MontageartSMT	Design Kit 784775
784776215	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_1054_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_1054_PD2A (rev1).stp \| 635.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität150 µH	Nennstrom0.81 A	Sättigungsstrom0.9 A	Eigenresonanzfrequenz5 MHz	MontageartSMT	Design Kit 784775
784774218	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_5848_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_5848_PD2A (rev1).stp \| 608.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität180 µH	Nennstrom0.42 A	Sättigungsstrom0.5 A	Eigenresonanzfrequenz6 MHz	MontageartSMT	Design Kit –
784775218	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_7850_PD2A (rev1).igs \| 1.8 MB STP WE-PD2A_7850_PD2A (rev1).stp \| 594.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität180 µH	Nennstrom0.55 A	Sättigungsstrom0.57 A	Eigenresonanzfrequenz5 MHz	MontageartSMT	Design Kit 784775
784776218	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_1054_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_1054_PD2A (rev1).stp \| 635.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität180 µH	Nennstrom0.76 A	Sättigungsstrom0.78 A	Eigenresonanzfrequenz5 MHz	MontageartSMT	Design Kit 784775
784774222	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_5848_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_5848_PD2A (rev1).stp \| 608.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität220 µH	Nennstrom0.41 A	Sättigungsstrom0.47 A	Eigenresonanzfrequenz5 MHz	MontageartSMT	Design Kit 784701
784775222	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_7850_PD2A (rev1).igs \| 1.8 MB STP WE-PD2A_7850_PD2A (rev1).stp \| 594.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität220 µH	Nennstrom0.51 A	Sättigungsstrom0.56 A	Eigenresonanzfrequenz5 MHz	MontageartSMT	Design Kit 784701 784775
784776222	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_1054_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_1054_PD2A (rev1).stp \| 635.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität220 µH	Nennstrom0.67 A	Sättigungsstrom0.77 A	Eigenresonanzfrequenz4.5 MHz	MontageartSMT	Design Kit 784701 784775
784775227	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_7850_PD2A (rev1).igs \| 1.8 MB STP WE-PD2A_7850_PD2A (rev1).stp \| 594.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität270 µH	Nennstrom0.47 A	Sättigungsstrom0.51 A	Eigenresonanzfrequenz4 MHz	MontageartSMT	Design Kit 784775
784776227	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_1054_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_1054_PD2A (rev1).stp \| 635.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität270 µH	Nennstrom0.62 A	Sättigungsstrom0.68 A	Eigenresonanzfrequenz4 MHz	MontageartSMT	Design Kit –
784775233	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_7850_PD2A (rev1).igs \| 1.8 MB STP WE-PD2A_7850_PD2A (rev1).stp \| 594.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität330 µH	Nennstrom0.43 A	Sättigungsstrom0.48 A	Eigenresonanzfrequenz4 MHz	MontageartSMT	Design Kit –
784776233	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_1054_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_1054_PD2A (rev1).stp \| 635.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität330 µH	Nennstrom0.52 A	Sättigungsstrom0.59 A	Eigenresonanzfrequenz4 MHz	MontageartSMT	Design Kit 784775
784775239	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_7850_PD2A (rev1).igs \| 1.8 MB STP WE-PD2A_7850_PD2A (rev1).stp \| 594.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität390 µH	Nennstrom0.38 A	Sättigungsstrom0.43 A	Eigenresonanzfrequenz3 MHz	MontageartSMT	Design Kit 784775
784776239	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_1054_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_1054_PD2A (rev1).stp \| 635.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität390 µH	Nennstrom0.49 A	Sättigungsstrom0.54 A	Eigenresonanzfrequenz3.7 MHz	MontageartSMT	Design Kit –
784775247	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_7850_PD2A (rev1).igs \| 1.8 MB STP WE-PD2A_7850_PD2A (rev1).stp \| 594.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität470 µH	Nennstrom0.36 A	Sättigungsstrom0.38 A	Eigenresonanzfrequenz3 MHz	MontageartSMT	Design Kit 784701 784775
784776247	SPEC	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PD2A (rev22c).IntLib \| 1016.5 KB CDS Cadence_WE-PD2A (rev19a).zip \| 2.5 MB EAG Eagle_WE-PD2A (rev19a).lbr \| 71.4 KB KIC KiCad_WE-PD2A (rev25b).zip \| 814.8 KB ZUK Cadstar_WE-PD2A (rev19a).zip \| 9.6 KB CAD-Dateien ZIP IGS WE-PD2A_1054_PD2A (rev1).igs \| 1.5 MB STP WE-PD2A_1054_PD2A (rev1).stp \| 635.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2A (rev22a).zip \| 15.8 KB SCS Spectre_WE-PD2A (rev24a).mod \| 20.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität470 µH	Nennstrom0.44 A	Sättigungsstrom0.5 A	Eigenresonanzfrequenz3 MHz	MontageartSMT	Design Kit 784701 784775

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit WE-PD2A SMT-Speicherdrosseln

Design Kit PD2A & PD2SA SMT Speicherdrosseln
