Bauform	Maße	L (mm)	B (mm)	H (mm)	Montageart

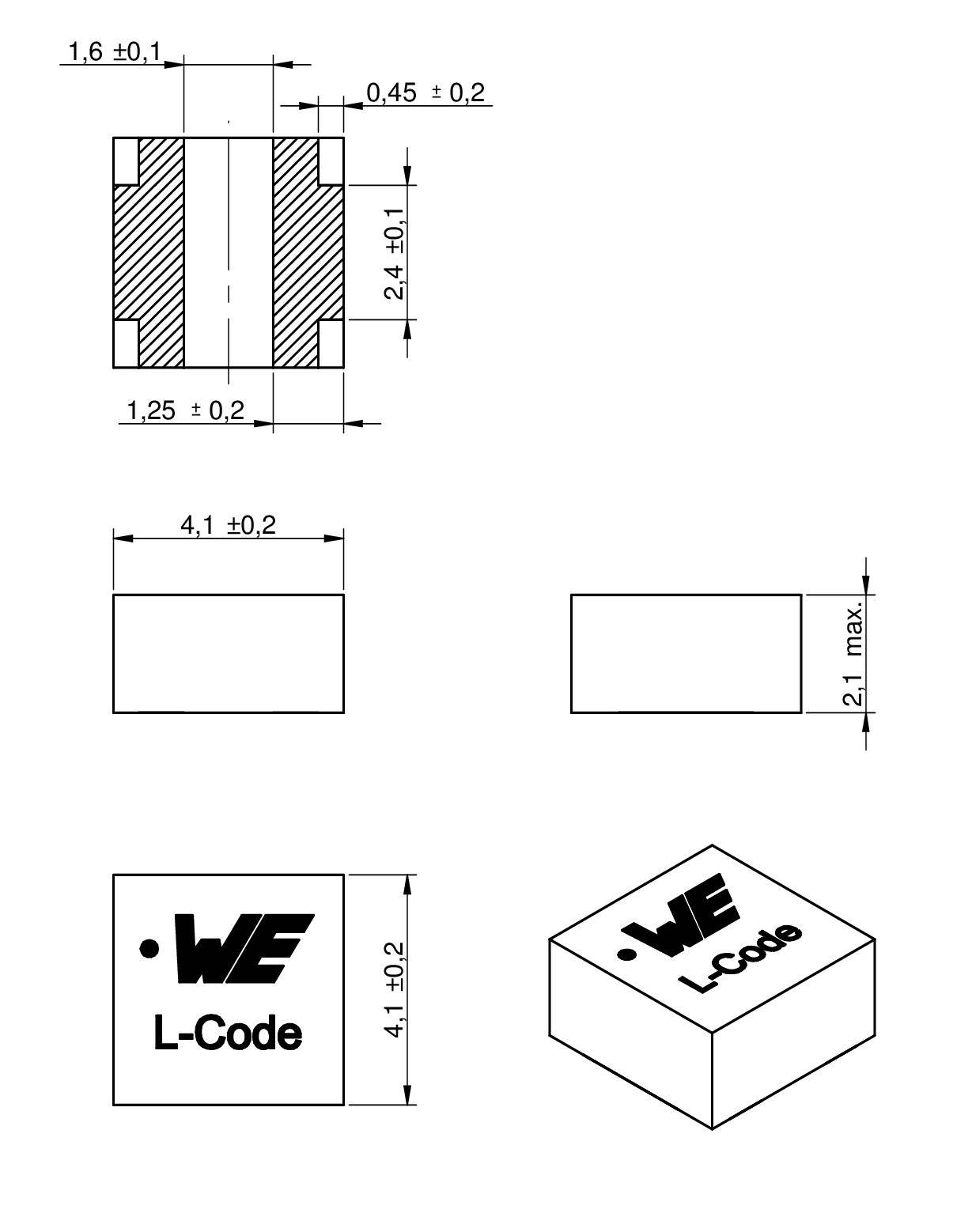

ERW.4020		4.1	4.1	2.1	SMD/SMT Soldering

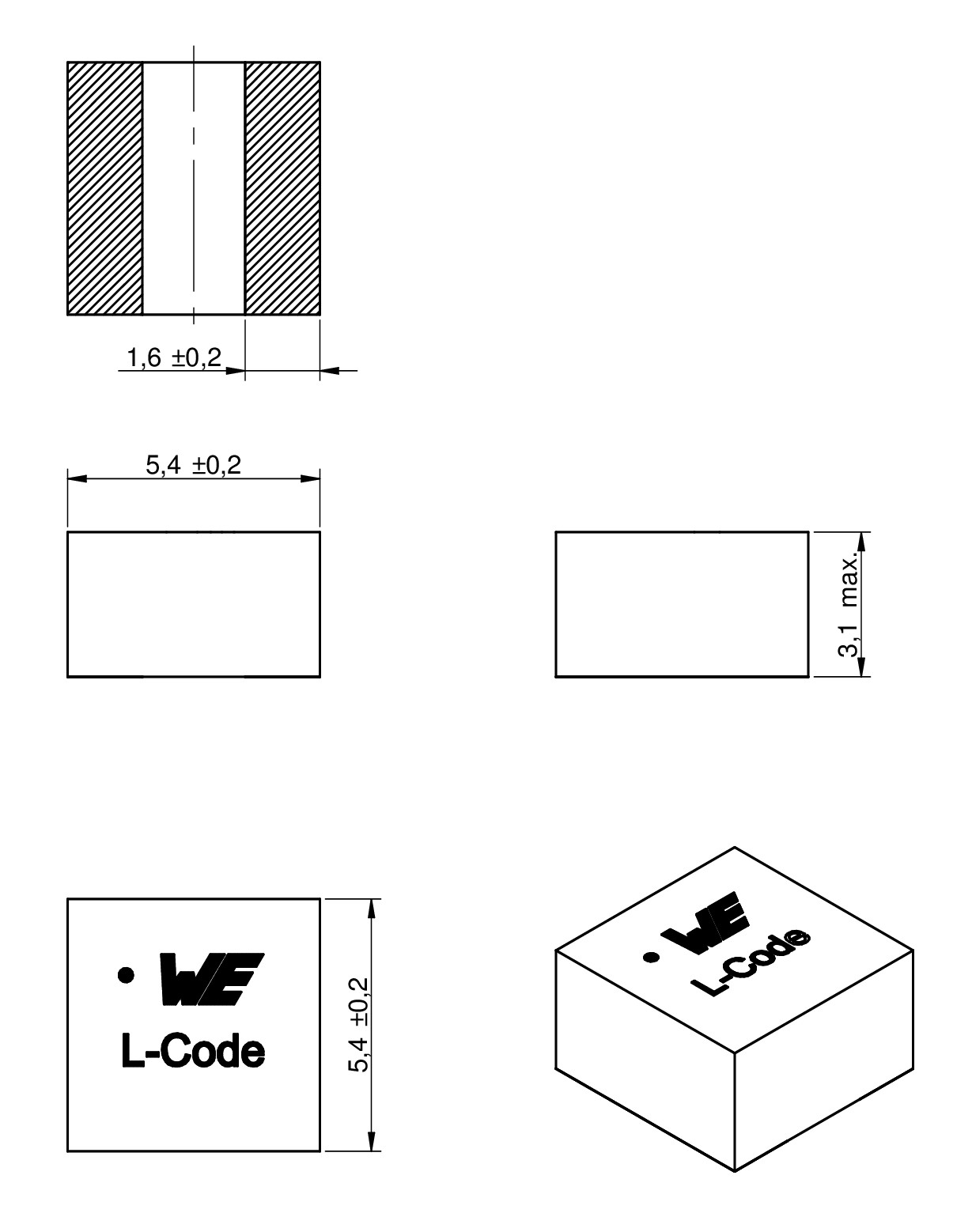

ERW.5030		5.4	5.4	3.1	SMD/SMT Soldering

LTSpice-Dateien

LT
LTspice_WE-MXGI (rev24b).zip
|
2.4 KB

Merkmale

Innovatives Material aus Eisenlegierung
Extrem niedrige RDC- und AC-Verluste
Hoher Wirkungsgrad und hohe Strombelastbarkeit
Optimiert für hohe Schaltfrequenzen über 1 MHz
Kompakte Bauweise
Magnetisch geschirmte Konstruktion
Betriebstemperatur: -40 °C bis 125°C

Anwendung

DC/DC-Wandler für Hochstromversorgungen
DC/DC-Wandler für Field Programmable Gate Array (FPGA)
POL-Wandler
Tragbare Stromversorgung wie PDA, Digitalkamera
Mainboards/Grafikkarten
Batteriebetriebene Geräte
Drahtlose Kommunikationsgeräte
Stromversorgungen für Smartphones, Tablet-PCs und andere mobile Geräte
Hochfrequenzanwendungen (GaN und SiC)

Application Notes

Artikeldaten

Alle

4020

5030

Alle zurücksetzen

Artikeldaten filtern

Artikel in 2 Produktserien anzeigen

Artikel in 2 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	L(µH)	I_RP,40K(A)	I_SAT,30%(A)	R_{DC typ.}(mΩ)	f_res(MHz)	V_OP(V)	Montageart	Design Kit
74438440200016	0.16 µH, 24.2 A, 27.9 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MXGI (rev25b).IntLib \| 149 KB CDS Cadence_WE-MXGI (rev24b).zip \| 459.2 KB EAG Eagle_WE-MXGI (rev24b).lbr \| 34 KB KIC KiCad_WE-MXGI (rev25b).zip \| 100.9 KB CAD-Dateien ZIP 3D 3D_WE-MXGI_4020 (rev1).pdf \| 69.6 KB IGS IGS_WE-MXGI_4020 (rev1).igs \| 584.8 KB STP STP_WE-MXGI_4020 (rev1).stp \| 199.4 KB Elektrische Modelle ZIP PSP Pspice_WE-MXGI (rev24b).zip \| 7.2 KB SCS Spectre_WE-MXGI (rev24b).mod \| 7.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.16 µH	Performance Nennstrom24.2 A	Sättigungsstrom @ 30%27.9 A	Gleichstromwiderstand1.5 mΩ	Eigenresonanzfrequenz197 MHz	Betriebsspannung80 V	MontageartSMD/SMT Soldering	Design Kit 7443841
74438450300022	0.22 µH, 28.1 A, 25.4 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MXGI (rev25b).IntLib \| 149 KB CDS Cadence_WE-MXGI (rev24b).zip \| 459.2 KB EAG Eagle_WE-MXGI (rev24b).lbr \| 34 KB KIC KiCad_WE-MXGI (rev25b).zip \| 100.9 KB CAD-Dateien ZIP 3D 3D_WE-MXGI_5030 (rev1).pdf \| 62.5 KB IGS IGS_WE-MXGI_5030 (rev1).igs \| 547.9 KB STP STP_WE-MXGI_5030 (rev1).stp \| 177 KB Elektrische Modelle ZIP PSP Pspice_WE-MXGI (rev24b).zip \| 7.2 KB SCS Spectre_WE-MXGI (rev24b).mod \| 7.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.22 µH	Performance Nennstrom28.1 A	Sättigungsstrom @ 30%25.4 A	Gleichstromwiderstand1.5 mΩ	Eigenresonanzfrequenz155 MHz	Betriebsspannung80 V	MontageartSMD/SMT Soldering	Design Kit 7443841
74438440200030	0.3 µH, 23.2 A, 17.6 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MXGI (rev25b).IntLib \| 149 KB CDS Cadence_WE-MXGI (rev24b).zip \| 459.2 KB EAG Eagle_WE-MXGI (rev24b).lbr \| 34 KB KIC KiCad_WE-MXGI (rev25b).zip \| 100.9 KB CAD-Dateien ZIP 3D 3D_WE-MXGI_4020 (rev1).pdf \| 69.6 KB IGS IGS_WE-MXGI_4020 (rev1).igs \| 584.8 KB STP STP_WE-MXGI_4020 (rev1).stp \| 199.4 KB Elektrische Modelle ZIP PSP Pspice_WE-MXGI (rev24b).zip \| 7.2 KB SCS Spectre_WE-MXGI (rev24b).mod \| 7.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.3 µH	Performance Nennstrom23.2 A	Sättigungsstrom @ 30%17.6 A	Gleichstromwiderstand2 mΩ	Eigenresonanzfrequenz135 MHz	Betriebsspannung80 V	MontageartSMD/SMT Soldering	Design Kit 7443841
74438440200040	0.4 µH, 16.9 A, 14.8 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MXGI (rev25b).IntLib \| 149 KB CDS Cadence_WE-MXGI (rev24b).zip \| 459.2 KB EAG Eagle_WE-MXGI (rev24b).lbr \| 34 KB KIC KiCad_WE-MXGI (rev25b).zip \| 100.9 KB CAD-Dateien ZIP 3D 3D_WE-MXGI_4020 (rev1).pdf \| 69.6 KB IGS IGS_WE-MXGI_4020 (rev1).igs \| 584.8 KB STP STP_WE-MXGI_4020 (rev1).stp \| 199.4 KB Elektrische Modelle ZIP PSP Pspice_WE-MXGI (rev24b).zip \| 7.2 KB SCS Spectre_WE-MXGI (rev24b).mod \| 7.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.4 µH	Performance Nennstrom16.9 A	Sättigungsstrom @ 30%14.8 A	Gleichstromwiderstand3.8 mΩ	Eigenresonanzfrequenz122 MHz	Betriebsspannung80 V	MontageartSMD/SMT Soldering	Design Kit 7443841
74438450300047	0.47 µH, 23 A, 20 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MXGI (rev25b).IntLib \| 149 KB CDS Cadence_WE-MXGI (rev24b).zip \| 459.2 KB EAG Eagle_WE-MXGI (rev24b).lbr \| 34 KB KIC KiCad_WE-MXGI (rev25b).zip \| 100.9 KB CAD-Dateien ZIP 3D 3D_WE-MXGI_5030 (rev1).pdf \| 62.5 KB IGS IGS_WE-MXGI_5030 (rev1).igs \| 547.9 KB STP STP_WE-MXGI_5030 (rev1).stp \| 177 KB Elektrische Modelle ZIP PSP Pspice_WE-MXGI (rev24b).zip \| 7.2 KB SCS Spectre_WE-MXGI (rev24b).mod \| 7.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.47 µH	Performance Nennstrom23 A	Sättigungsstrom @ 30%20 A	Gleichstromwiderstand2.4 mΩ	Eigenresonanzfrequenz84 MHz	Betriebsspannung80 V	MontageartSMD/SMT Soldering	Design Kit 7443841
74438450300060	0.6 µH, 21.5 A, 21.2 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MXGI (rev25b).IntLib \| 149 KB CDS Cadence_WE-MXGI (rev24b).zip \| 459.2 KB EAG Eagle_WE-MXGI (rev24b).lbr \| 34 KB KIC KiCad_WE-MXGI (rev25b).zip \| 100.9 KB CAD-Dateien ZIP 3D 3D_WE-MXGI_5030 (rev1).pdf \| 62.5 KB IGS IGS_WE-MXGI_5030 (rev1).igs \| 547.9 KB STP STP_WE-MXGI_5030 (rev1).stp \| 177 KB Elektrische Modelle ZIP PSP Pspice_WE-MXGI (rev24b).zip \| 7.2 KB SCS Spectre_WE-MXGI (rev24b).mod \| 7.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.6 µH	Performance Nennstrom21.5 A	Sättigungsstrom @ 30%21.2 A	Gleichstromwiderstand2.8 mΩ	Eigenresonanzfrequenz73 MHz	Betriebsspannung80 V	MontageartSMD/SMT Soldering	Design Kit 7443841
74438440200065	0.65 µH, 15.2 A, 12.6 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MXGI (rev25b).IntLib \| 149 KB CDS Cadence_WE-MXGI (rev24b).zip \| 459.2 KB EAG Eagle_WE-MXGI (rev24b).lbr \| 34 KB KIC KiCad_WE-MXGI (rev25b).zip \| 100.9 KB CAD-Dateien ZIP 3D 3D_WE-MXGI_4020 (rev1).pdf \| 69.6 KB IGS IGS_WE-MXGI_4020 (rev1).igs \| 584.8 KB STP STP_WE-MXGI_4020 (rev1).stp \| 199.4 KB Elektrische Modelle ZIP PSP Pspice_WE-MXGI (rev24b).zip \| 7.2 KB SCS Spectre_WE-MXGI (rev24b).mod \| 7.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.65 µH	Performance Nennstrom15.2 A	Sättigungsstrom @ 30%12.6 A	Gleichstromwiderstand4.8 mΩ	Eigenresonanzfrequenz80 MHz	Betriebsspannung80 V	MontageartSMD/SMT Soldering	Design Kit 7443841
74438450300082	0.82 µH, 19 A, 16.7 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MXGI (rev25b).IntLib \| 149 KB CDS Cadence_WE-MXGI (rev24b).zip \| 459.2 KB EAG Eagle_WE-MXGI (rev24b).lbr \| 34 KB KIC KiCad_WE-MXGI (rev25b).zip \| 100.9 KB CAD-Dateien ZIP 3D 3D_WE-MXGI_5030 (rev1).pdf \| 62.5 KB IGS IGS_WE-MXGI_5030 (rev1).igs \| 547.9 KB STP STP_WE-MXGI_5030 (rev1).stp \| 177 KB Elektrische Modelle ZIP PSP Pspice_WE-MXGI (rev24b).zip \| 7.2 KB SCS Spectre_WE-MXGI (rev24b).mod \| 7.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.82 µH	Performance Nennstrom19 A	Sättigungsstrom @ 30%16.7 A	Gleichstromwiderstand3.5 mΩ	Eigenresonanzfrequenz55 MHz	Betriebsspannung80 V	MontageartSMD/SMT Soldering	Design Kit 7443841
7443844020010	1 µH, 12.1 A, 9.8 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MXGI (rev25b).IntLib \| 149 KB CDS Cadence_WE-MXGI (rev24b).zip \| 459.2 KB EAG Eagle_WE-MXGI (rev24b).lbr \| 34 KB KIC KiCad_WE-MXGI (rev25b).zip \| 100.9 KB CAD-Dateien ZIP 3D 3D_WE-MXGI_4020 (rev1).pdf \| 69.6 KB IGS IGS_WE-MXGI_4020 (rev1).igs \| 584.8 KB STP STP_WE-MXGI_4020 (rev1).stp \| 199.4 KB Elektrische Modelle ZIP PSP Pspice_WE-MXGI (rev24b).zip \| 7.2 KB SCS Spectre_WE-MXGI (rev24b).mod \| 7.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1 µH	Performance Nennstrom12.1 A	Sättigungsstrom @ 30%9.8 A	Gleichstromwiderstand6.9 mΩ	Eigenresonanzfrequenz59 MHz	Betriebsspannung80 V	MontageartSMD/SMT Soldering	Design Kit 7443841
7443845030010	1 µH, 15.8 A, 14.3 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MXGI (rev25b).IntLib \| 149 KB CDS Cadence_WE-MXGI (rev24b).zip \| 459.2 KB EAG Eagle_WE-MXGI (rev24b).lbr \| 34 KB KIC KiCad_WE-MXGI (rev25b).zip \| 100.9 KB CAD-Dateien ZIP 3D 3D_WE-MXGI_5030 (rev1).pdf \| 62.5 KB IGS IGS_WE-MXGI_5030 (rev1).igs \| 547.9 KB STP STP_WE-MXGI_5030 (rev1).stp \| 177 KB Elektrische Modelle ZIP PSP Pspice_WE-MXGI (rev24b).zip \| 7.2 KB SCS Spectre_WE-MXGI (rev24b).mod \| 7.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1 µH	Performance Nennstrom15.8 A	Sättigungsstrom @ 30%14.3 A	Gleichstromwiderstand5.2 mΩ	Eigenresonanzfrequenz52 MHz	Betriebsspannung80 V	MontageartSMD/SMT Soldering	Design Kit 7443841
7443844020012	1.2 µH, 11 A, 8.8 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MXGI (rev25b).IntLib \| 149 KB CDS Cadence_WE-MXGI (rev24b).zip \| 459.2 KB EAG Eagle_WE-MXGI (rev24b).lbr \| 34 KB KIC KiCad_WE-MXGI (rev25b).zip \| 100.9 KB CAD-Dateien ZIP 3D 3D_WE-MXGI_4020 (rev1).pdf \| 69.6 KB IGS IGS_WE-MXGI_4020 (rev1).igs \| 584.8 KB STP STP_WE-MXGI_4020 (rev1).stp \| 199.4 KB Elektrische Modelle ZIP PSP Pspice_WE-MXGI (rev24b).zip \| 7.2 KB SCS Spectre_WE-MXGI (rev24b).mod \| 7.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1.2 µH	Performance Nennstrom11 A	Sättigungsstrom @ 30%8.8 A	Gleichstromwiderstand8.4 mΩ	Eigenresonanzfrequenz53 MHz	Betriebsspannung80 V	MontageartSMD/SMT Soldering	Design Kit 7443841
7443845030012	1.2 µH, 17.2 A, 14.3 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MXGI (rev25b).IntLib \| 149 KB CDS Cadence_WE-MXGI (rev24b).zip \| 459.2 KB EAG Eagle_WE-MXGI (rev24b).lbr \| 34 KB KIC KiCad_WE-MXGI (rev25b).zip \| 100.9 KB CAD-Dateien ZIP 3D 3D_WE-MXGI_5030 (rev1).pdf \| 62.5 KB IGS IGS_WE-MXGI_5030 (rev1).igs \| 547.9 KB STP STP_WE-MXGI_5030 (rev1).stp \| 177 KB Elektrische Modelle ZIP PSP Pspice_WE-MXGI (rev24b).zip \| 7.2 KB SCS Spectre_WE-MXGI (rev24b).mod \| 7.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1.2 µH	Performance Nennstrom17.2 A	Sättigungsstrom @ 30%14.3 A	Gleichstromwiderstand4.5 mΩ	Eigenresonanzfrequenz43 MHz	Betriebsspannung80 V	MontageartSMD/SMT Soldering	Design Kit 7443841
7443844020015	1.5 µH, 10.3 A, 8.4 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MXGI (rev25b).IntLib \| 149 KB CDS Cadence_WE-MXGI (rev24b).zip \| 459.2 KB EAG Eagle_WE-MXGI (rev24b).lbr \| 34 KB KIC KiCad_WE-MXGI (rev25b).zip \| 100.9 KB CAD-Dateien ZIP 3D 3D_WE-MXGI_4020 (rev1).pdf \| 69.6 KB IGS IGS_WE-MXGI_4020 (rev1).igs \| 584.8 KB STP STP_WE-MXGI_4020 (rev1).stp \| 199.4 KB Elektrische Modelle ZIP PSP Pspice_WE-MXGI (rev24b).zip \| 7.2 KB SCS Spectre_WE-MXGI (rev24b).mod \| 7.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1.5 µH	Performance Nennstrom10.3 A	Sättigungsstrom @ 30%8.4 A	Gleichstromwiderstand10 mΩ	Eigenresonanzfrequenz50 MHz	Betriebsspannung80 V	MontageartSMD/SMT Soldering	Design Kit 7443841
7443845030015	1.5 µH, 14.9 A, 12.3 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MXGI (rev25b).IntLib \| 149 KB CDS Cadence_WE-MXGI (rev24b).zip \| 459.2 KB EAG Eagle_WE-MXGI (rev24b).lbr \| 34 KB KIC KiCad_WE-MXGI (rev25b).zip \| 100.9 KB CAD-Dateien ZIP 3D 3D_WE-MXGI_5030 (rev1).pdf \| 62.5 KB IGS IGS_WE-MXGI_5030 (rev1).igs \| 547.9 KB STP STP_WE-MXGI_5030 (rev1).stp \| 177 KB Elektrische Modelle ZIP PSP Pspice_WE-MXGI (rev24b).zip \| 7.2 KB SCS Spectre_WE-MXGI (rev24b).mod \| 7.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1.5 µH	Performance Nennstrom14.9 A	Sättigungsstrom @ 30%12.3 A	Gleichstromwiderstand5.5 mΩ	Eigenresonanzfrequenz36 MHz	Betriebsspannung80 V	MontageartSMD/SMT Soldering	Design Kit 7443841
7443844020018	1.8 µH, 9.5 A, 7.1 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MXGI (rev25b).IntLib \| 149 KB CDS Cadence_WE-MXGI (rev24b).zip \| 459.2 KB EAG Eagle_WE-MXGI (rev24b).lbr \| 34 KB KIC KiCad_WE-MXGI (rev25b).zip \| 100.9 KB CAD-Dateien ZIP 3D 3D_WE-MXGI_4020 (rev1).pdf \| 69.6 KB IGS IGS_WE-MXGI_4020 (rev1).igs \| 584.8 KB STP STP_WE-MXGI_4020 (rev1).stp \| 199.4 KB Elektrische Modelle ZIP PSP Pspice_WE-MXGI (rev24b).zip \| 7.2 KB SCS Spectre_WE-MXGI (rev24b).mod \| 7.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1.8 µH	Performance Nennstrom9.5 A	Sättigungsstrom @ 30%7.1 A	Gleichstromwiderstand11.9 mΩ	Eigenresonanzfrequenz42 MHz	Betriebsspannung80 V	MontageartSMD/SMT Soldering	Design Kit 7443841
7443845030022	2.2 µH, 12.4 A, 10.5 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MXGI (rev25b).IntLib \| 149 KB CDS Cadence_WE-MXGI (rev24b).zip \| 459.2 KB EAG Eagle_WE-MXGI (rev24b).lbr \| 34 KB KIC KiCad_WE-MXGI (rev25b).zip \| 100.9 KB CAD-Dateien ZIP 3D 3D_WE-MXGI_5030 (rev1).pdf \| 62.5 KB IGS IGS_WE-MXGI_5030 (rev1).igs \| 547.9 KB STP STP_WE-MXGI_5030 (rev1).stp \| 177 KB Elektrische Modelle ZIP PSP Pspice_WE-MXGI (rev24b).zip \| 7.2 KB SCS Spectre_WE-MXGI (rev24b).mod \| 7.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität2.2 µH	Performance Nennstrom12.4 A	Sättigungsstrom @ 30%10.5 A	Gleichstromwiderstand8.1 mΩ	Eigenresonanzfrequenz35 MHz	Betriebsspannung80 V	MontageartSMD/SMT Soldering	Design Kit 7443841
7443844020022	2.2 µH, 7.8 A, 5.8 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MXGI (rev25b).IntLib \| 149 KB CDS Cadence_WE-MXGI (rev24b).zip \| 459.2 KB EAG Eagle_WE-MXGI (rev24b).lbr \| 34 KB KIC KiCad_WE-MXGI (rev25b).zip \| 100.9 KB CAD-Dateien ZIP 3D 3D_WE-MXGI_4020 (rev1).pdf \| 69.6 KB IGS IGS_WE-MXGI_4020 (rev1).igs \| 584.8 KB STP STP_WE-MXGI_4020 (rev1).stp \| 199.4 KB Elektrische Modelle ZIP PSP Pspice_WE-MXGI (rev24b).zip \| 7.2 KB SCS Spectre_WE-MXGI (rev24b).mod \| 7.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität2.2 µH	Performance Nennstrom7.8 A	Sättigungsstrom @ 30%5.8 A	Gleichstromwiderstand15.6 mΩ	Eigenresonanzfrequenz37 MHz	Betriebsspannung80 V	MontageartSMD/SMT Soldering	Design Kit 7443841
7443845030033	3.3 µH, 10 A, 8.2 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MXGI (rev25b).IntLib \| 149 KB CDS Cadence_WE-MXGI (rev24b).zip \| 459.2 KB EAG Eagle_WE-MXGI (rev24b).lbr \| 34 KB KIC KiCad_WE-MXGI (rev25b).zip \| 100.9 KB CAD-Dateien ZIP 3D 3D_WE-MXGI_5030 (rev1).pdf \| 62.5 KB IGS IGS_WE-MXGI_5030 (rev1).igs \| 547.9 KB STP STP_WE-MXGI_5030 (rev1).stp \| 177 KB Elektrische Modelle ZIP PSP Pspice_WE-MXGI (rev24b).zip \| 7.2 KB SCS Spectre_WE-MXGI (rev24b).mod \| 7.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität3.3 µH	Performance Nennstrom10 A	Sättigungsstrom @ 30%8.2 A	Gleichstromwiderstand12.9 mΩ	Eigenresonanzfrequenz25 MHz	Betriebsspannung80 V	MontageartSMD/SMT Soldering	Design Kit 7443841
7443844020033	3.3 µH, 6.1 A, 5.3 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MXGI (rev25b).IntLib \| 149 KB CDS Cadence_WE-MXGI (rev24b).zip \| 459.2 KB EAG Eagle_WE-MXGI (rev24b).lbr \| 34 KB KIC KiCad_WE-MXGI (rev25b).zip \| 100.9 KB CAD-Dateien ZIP 3D 3D_WE-MXGI_4020 (rev1).pdf \| 69.6 KB IGS IGS_WE-MXGI_4020 (rev1).igs \| 584.8 KB STP STP_WE-MXGI_4020 (rev1).stp \| 199.4 KB Elektrische Modelle ZIP PSP Pspice_WE-MXGI (rev24b).zip \| 7.2 KB SCS Spectre_WE-MXGI (rev24b).mod \| 7.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität3.3 µH	Performance Nennstrom6.1 A	Sättigungsstrom @ 30%5.3 A	Gleichstromwiderstand26.6 mΩ	Eigenresonanzfrequenz29 MHz	Betriebsspannung80 V	MontageartSMD/SMT Soldering	Design Kit 7443841
7443844020047	4.7 µH, 5.2 A, 5.7 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MXGI (rev25b).IntLib \| 149 KB CDS Cadence_WE-MXGI (rev24b).zip \| 459.2 KB EAG Eagle_WE-MXGI (rev24b).lbr \| 34 KB KIC KiCad_WE-MXGI (rev25b).zip \| 100.9 KB CAD-Dateien ZIP 3D 3D_WE-MXGI_4020 (rev1).pdf \| 69.6 KB IGS IGS_WE-MXGI_4020 (rev1).igs \| 584.8 KB STP STP_WE-MXGI_4020 (rev1).stp \| 199.4 KB Elektrische Modelle ZIP PSP Pspice_WE-MXGI (rev24b).zip \| 7.2 KB SCS Spectre_WE-MXGI (rev24b).mod \| 7.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität4.7 µH	Performance Nennstrom5.2 A	Sättigungsstrom @ 30%5.7 A	Gleichstromwiderstand40.3 mΩ	Eigenresonanzfrequenz25 MHz	Betriebsspannung80 V	MontageartSMD/SMT Soldering	Design Kit 7443841
7443845030047	4.7 µH, 8.2 A, 7.7 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MXGI (rev25b).IntLib \| 149 KB CDS Cadence_WE-MXGI (rev24b).zip \| 459.2 KB EAG Eagle_WE-MXGI (rev24b).lbr \| 34 KB KIC KiCad_WE-MXGI (rev25b).zip \| 100.9 KB CAD-Dateien ZIP 3D 3D_WE-MXGI_5030 (rev1).pdf \| 62.5 KB IGS IGS_WE-MXGI_5030 (rev1).igs \| 547.9 KB STP STP_WE-MXGI_5030 (rev1).stp \| 177 KB Elektrische Modelle ZIP PSP Pspice_WE-MXGI (rev24b).zip \| 7.2 KB SCS Spectre_WE-MXGI (rev24b).mod \| 7.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität4.7 µH	Performance Nennstrom8.2 A	Sättigungsstrom @ 30%7.7 A	Gleichstromwiderstand22.5 mΩ	Eigenresonanzfrequenz21 MHz	Betriebsspannung80 V	MontageartSMD/SMT Soldering	Design Kit 7443841
7443845030056	5.6 µH, 7.1 A, 6.8 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MXGI (rev25b).IntLib \| 149 KB CDS Cadence_WE-MXGI (rev24b).zip \| 459.2 KB EAG Eagle_WE-MXGI (rev24b).lbr \| 34 KB KIC KiCad_WE-MXGI (rev25b).zip \| 100.9 KB CAD-Dateien ZIP 3D 3D_WE-MXGI_5030 (rev1).pdf \| 62.5 KB IGS IGS_WE-MXGI_5030 (rev1).igs \| 547.9 KB STP STP_WE-MXGI_5030 (rev1).stp \| 177 KB Elektrische Modelle ZIP PSP Pspice_WE-MXGI (rev24b).zip \| 7.2 KB SCS Spectre_WE-MXGI (rev24b).mod \| 7.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität5.6 µH	Performance Nennstrom7.1 A	Sättigungsstrom @ 30%6.8 A	Gleichstromwiderstand24.5 mΩ	Eigenresonanzfrequenz19 MHz	Betriebsspannung80 V	MontageartSMD/SMT Soldering	Design Kit 7443841
7443845030068	6.8 µH, 6.5 A, 6.8 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MXGI (rev25b).IntLib \| 149 KB CDS Cadence_WE-MXGI (rev24b).zip \| 459.2 KB EAG Eagle_WE-MXGI (rev24b).lbr \| 34 KB KIC KiCad_WE-MXGI (rev25b).zip \| 100.9 KB CAD-Dateien ZIP 3D 3D_WE-MXGI_5030 (rev1).pdf \| 62.5 KB IGS IGS_WE-MXGI_5030 (rev1).igs \| 547.9 KB STP STP_WE-MXGI_5030 (rev1).stp \| 177 KB Elektrische Modelle ZIP PSP Pspice_WE-MXGI (rev24b).zip \| 7.2 KB SCS Spectre_WE-MXGI (rev24b).mod \| 7.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität6.8 µH	Performance Nennstrom6.5 A	Sättigungsstrom @ 30%6.8 A	Gleichstromwiderstand28.3 mΩ	Eigenresonanzfrequenz18 MHz	Betriebsspannung80 V	MontageartSMD/SMT Soldering	Design Kit 7443841
7443845030082	8.2 µH, 6.1 A, 5.9 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MXGI (rev25b).IntLib \| 149 KB CDS Cadence_WE-MXGI (rev24b).zip \| 459.2 KB EAG Eagle_WE-MXGI (rev24b).lbr \| 34 KB KIC KiCad_WE-MXGI (rev25b).zip \| 100.9 KB CAD-Dateien ZIP 3D 3D_WE-MXGI_5030 (rev1).pdf \| 62.5 KB IGS IGS_WE-MXGI_5030 (rev1).igs \| 547.9 KB STP STP_WE-MXGI_5030 (rev1).stp \| 177 KB Elektrische Modelle ZIP PSP Pspice_WE-MXGI (rev24b).zip \| 7.2 KB SCS Spectre_WE-MXGI (rev24b).mod \| 7.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität8.2 µH	Performance Nennstrom6.1 A	Sättigungsstrom @ 30%5.9 A	Gleichstromwiderstand34 mΩ	Eigenresonanzfrequenz15 MHz	Betriebsspannung80 V	MontageartSMD/SMT Soldering	Design Kit 7443841
7443845030100	10 µH, 5.5 A, 5.4 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MXGI (rev25b).IntLib \| 149 KB CDS Cadence_WE-MXGI (rev24b).zip \| 459.2 KB EAG Eagle_WE-MXGI (rev24b).lbr \| 34 KB KIC KiCad_WE-MXGI (rev25b).zip \| 100.9 KB CAD-Dateien ZIP 3D 3D_WE-MXGI_5030 (rev1).pdf \| 62.5 KB IGS IGS_WE-MXGI_5030 (rev1).igs \| 547.9 KB STP STP_WE-MXGI_5030 (rev1).stp \| 177 KB Elektrische Modelle ZIP PSP Pspice_WE-MXGI (rev24b).zip \| 7.2 KB SCS Spectre_WE-MXGI (rev24b).mod \| 7.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität10 µH	Performance Nennstrom5.5 A	Sättigungsstrom @ 30%5.4 A	Gleichstromwiderstand41.5 mΩ	Eigenresonanzfrequenz12 MHz	Betriebsspannung80 V	MontageartSMD/SMT Soldering	Design Kit 7443841
7443845030120	12 µH, 5 A, 4.9 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MXGI (rev25b).IntLib \| 149 KB CDS Cadence_WE-MXGI (rev24b).zip \| 459.2 KB EAG Eagle_WE-MXGI (rev24b).lbr \| 34 KB KIC KiCad_WE-MXGI (rev25b).zip \| 100.9 KB CAD-Dateien ZIP 3D 3D_WE-MXGI_5030 (rev1).pdf \| 62.5 KB IGS IGS_WE-MXGI_5030 (rev1).igs \| 547.9 KB STP STP_WE-MXGI_5030 (rev1).stp \| 177 KB Elektrische Modelle ZIP PSP Pspice_WE-MXGI (rev24b).zip \| 7.2 KB SCS Spectre_WE-MXGI (rev24b).mod \| 7.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität12 µH	Performance Nennstrom5 A	Sättigungsstrom @ 30%4.9 A	Gleichstromwiderstand52.3 mΩ	Eigenresonanzfrequenz11 MHz	Betriebsspannung80 V	MontageartSMD/SMT Soldering	Design Kit 7443841
7443845030150	15 µH, 4.5 A, 4.3 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MXGI (rev25b).IntLib \| 149 KB CDS Cadence_WE-MXGI (rev24b).zip \| 459.2 KB EAG Eagle_WE-MXGI (rev24b).lbr \| 34 KB KIC KiCad_WE-MXGI (rev25b).zip \| 100.9 KB CAD-Dateien ZIP 3D 3D_WE-MXGI_5030 (rev1).pdf \| 62.5 KB IGS IGS_WE-MXGI_5030 (rev1).igs \| 547.9 KB STP STP_WE-MXGI_5030 (rev1).stp \| 177 KB Elektrische Modelle ZIP PSP Pspice_WE-MXGI (rev24b).zip \| 7.2 KB SCS Spectre_WE-MXGI (rev24b).mod \| 7.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität15 µH	Performance Nennstrom4.5 A	Sättigungsstrom @ 30%4.3 A	Gleichstromwiderstand64.5 mΩ	Eigenresonanzfrequenz10 MHz	Betriebsspannung80 V	MontageartSMD/SMT Soldering	Design Kit 7443841

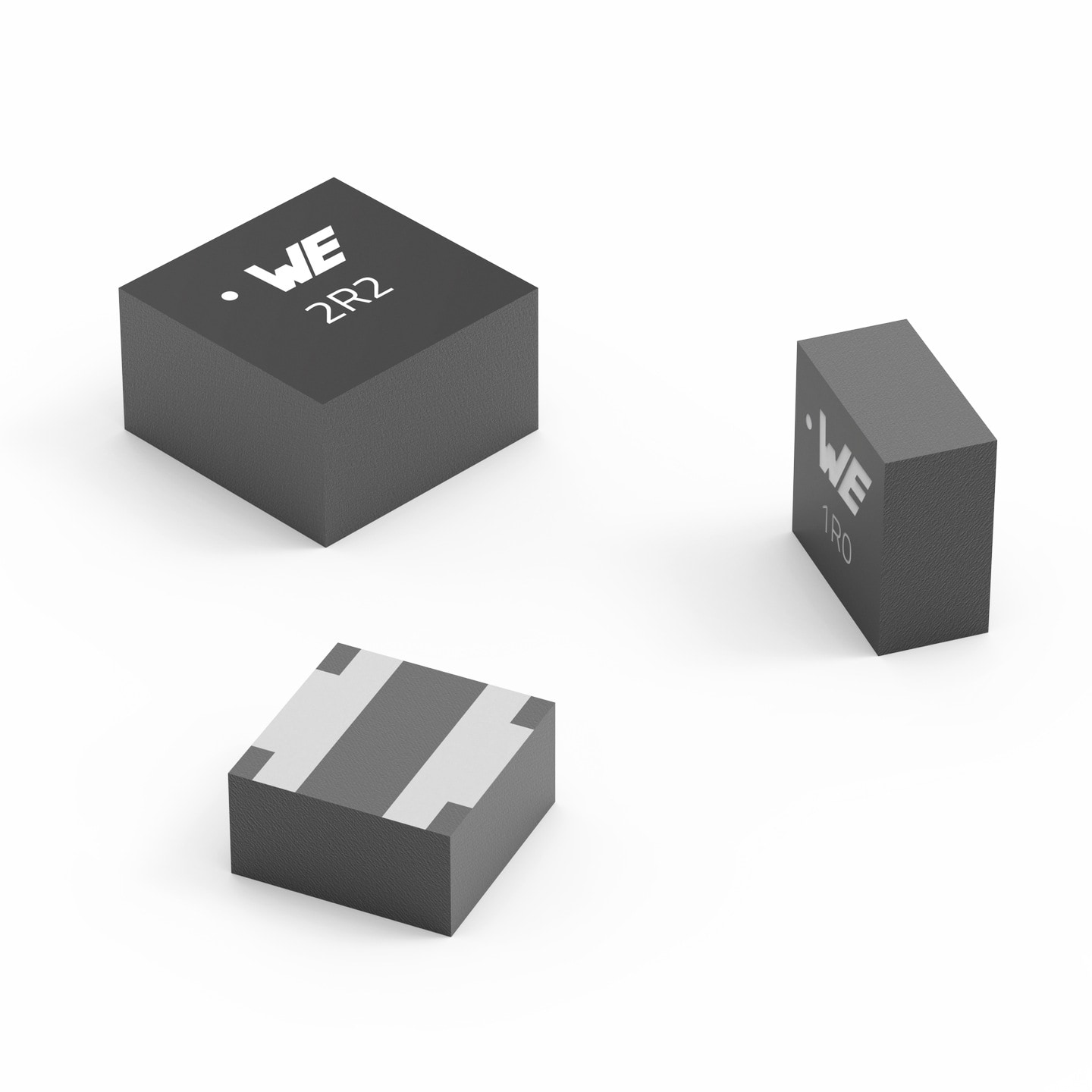

Innovative Speicherinduktivität

Ultra Low Losses. WE-MXGI.

Innovative Speicherinduktivität

Ultra Low Losses. WE-MXGI.

Mit der WE-MXGI bietet Würth Elektronik die neueste gemoldete Leistungsinduktivität an. Sie kombiniert ein innovatives Eisenlegierungsmaterial mit einer optimierten Drahtgeometrie, für niedrigste RDC-Werte und AC-Verluste. Dies führt zu einem hohen Wirkungsgrad und einer hohen Stromtragfähigkeit in einem kompakten Design. Daher ist die Induktivität ideal für Hochfrequenz-DC/DC-Wandler geeignet, die die neuen GaN- und SiC-Transistortechnologien verwenden.

Das innovative Design im Detail

Rahmenloses Design für beste Koplanarität

Keine Löt- oder Schweißstellen für höchste Zuverlässigkeit

Maximale Kernausnutzung für höchste Stromtragfähigkeit

Selbstschirmende Konstruktion für bestes EMV-Verhalten

Reduzierte parasitäre Kapazitäten für niedrigste AC-Verluste

Schutzschicht zur Reduzierung von Umwelteinflüssen

Extrem hohe Leistungsdichte

Balkendiagramm zu den Verlusten von WE-MXGA

Dank des innovativen Kernmaterials und der einzigartigen Drahtgeometrie können niedrigere R_DC-Werte erreicht werden.

Diagramm zu den Power Losses von WE-MXGA

In Kombination mit den geringeren AC-Verlusten, können die Gesamtverluste Ihres Schaltreglers deutlich reduziert werden.

REDEXPERT Verlustsimulation

Finden Sie die beste Spule!

REDEXPERT Verlustsimulation

Finden Sie die beste Spule!

REDEXPERT verfügt über das weltweit genaueste AC-Verlustmodell, das sogar den DC-Bias-Strom berücksichtigt. Mit speziellen DC-DC-Topologien oder dem generischen Verlustsimulator können Sie die AC- und DC-Verluste für Ihren Wandler genau bestimmen. Das Modell beinhaltet das Kernmaterial, die Form und den Wicklungsaufbau der Induktivität. REDEXPERT empfiehlt geeignete Induktivitäten und ermöglicht es Ihnen, weitere Filter hinzuzufügen, um die beste Induktivität für Ihre Anwendung zu finden.
