LTSpice-Dateien

LT

LTSpice_WE-LAN (rev25a).zip

|

3.4 MB

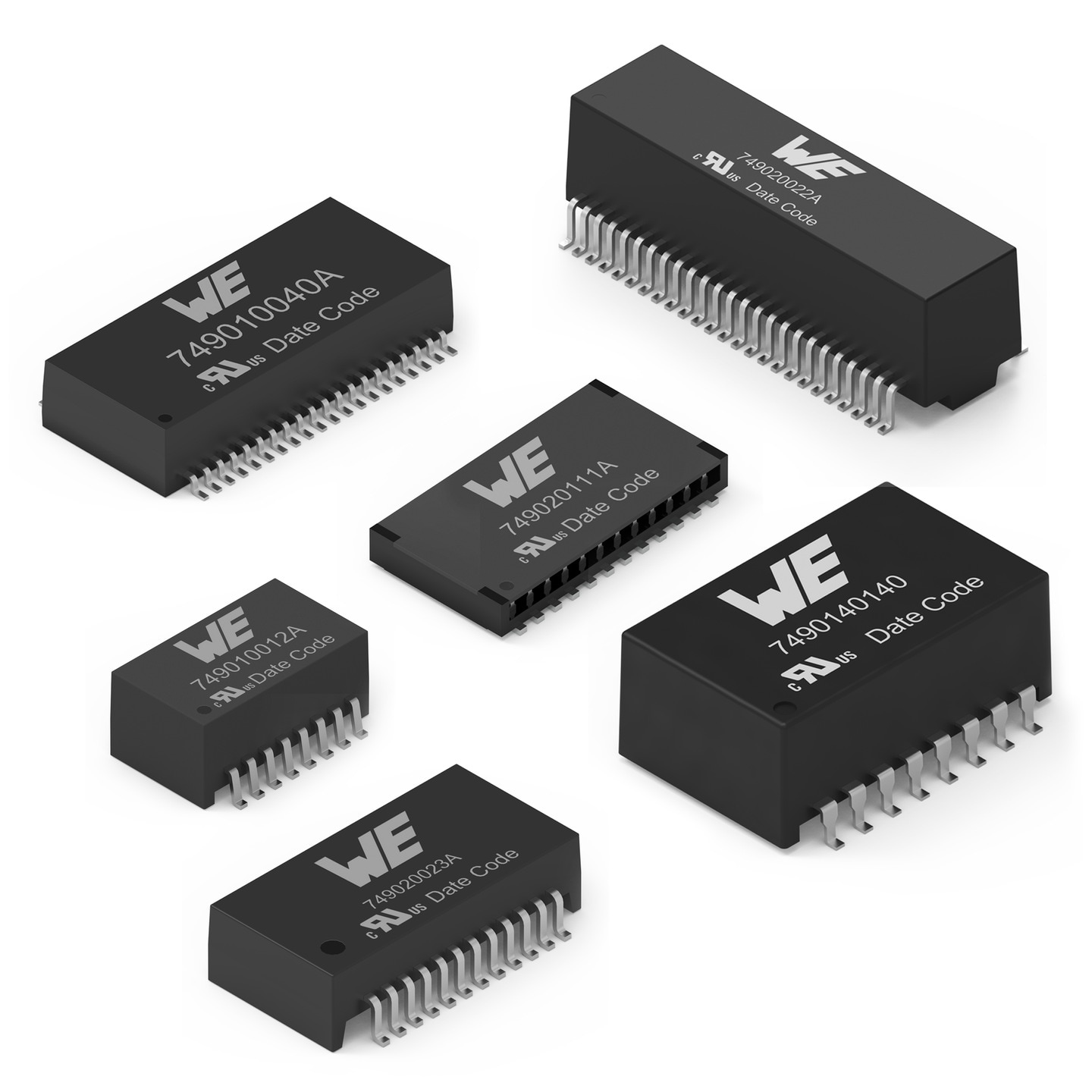

Merkmale

Geeignet für Industrietemperaturen von –40 °C bis +125 °C
Verschiedene Versionen von 1,5 kV Isolierung bis 6 kV verfügbar.
HPLE-Version
Zusätzliches CMC für höhere Dämpfung
Nicht-PoE, PoE und PoE bis zu 2 A
PoE bis zu 150 W und Geschwindigkeiten bis zu 1 Gbit/s
Erhältlich in SMT
Konform mit den jeweiligen Standards: IEEE 802.3u, IEEE 802.3ab, IEEE 802.3af, IEEE 802.3at und IEEE 802.3bt
UL-anerkannt
Referenzdesigns
RD016 Reference Design Gigabit Ethernet Front End
RD022 GB PoE+-Ethernet-USB”-Adapter für industriellen Einsatz unter EMV-Gesichtspunkten
RD041 Design eines Single-Pair-Ethernet-Systems mit Power over Data Lines (SPoE)

Anwendung

Kompatibel zu gängigen Industrial Ethernet Systemen wie z.B. EtherCAT oder Profinet
Einsetzbar für Ethernet-IC’s, wie z.B. Microchip, Texas Instruments, Broadcom, Linear Technology
Router, Switches, Sensoren, Robotik, Automatisierung, IP-Kameras, IoT-Anwendungen

Application Notes

Artikeldaten

Artikeldaten filtern

Artikel in 0 Produktserien anzeigen

Artikel in 0 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Datenrate	Ports	PoE	Improved CMRR	Betriebstemperatur	V_T (V (RMS))	Montageart	L (µH)	Design Kit
749080010	2.5/5G Base-T, 1, kein-PoE	Simulation	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN (rev25b).IntLib \| 7.4 MB CDS Cadence_WE-LAN (rev25a).zip \| 45.9 MB KIC KiCad_WE-LAN (rev25b).zip \| 9.6 MB ZUK Cadstar_WE-LAN (rev20a).zip \| 138.2 KB CAD-Dateien ZIP IGS Download_IGS_749080010 (rev1).igs \| 4.5 MB STP Download_STP_749080010 (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WE-LAN (rev25a).zip \| 363.4 KB S S-Parameter_749080010 (rev25a).s6p \| 735.1 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Datenrate 2.5/5G Base-T	Ports 1	PoE kein-PoE	Verbesserte Common Mode Entstörung Nein	Betriebstemperatur -40 °C up to +85 °C	Prüfspannung 1500 V (RMS)	Montageart SMT	Induktivität 200 µH	Design Kit –
749082010	2.5/5G Base-T, 1, 4PPoE (bis zu 1500 mA)	Simulation	Downloads 4 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN (rev25b).IntLib \| 7.4 MB CDS Cadence_WE-LAN (rev25a).zip \| 45.9 MB KIC KiCad_WE-LAN (rev25b).zip \| 9.6 MB ZUK Cadstar_WE-LAN (rev20a).zip \| 138.2 KB Alle 4 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Datenrate 2.5/5G Base-T	Ports 1	PoE 4PPoE (bis zu 1500 mA)	Verbesserte Common Mode Entstörung Nein	Betriebstemperatur -40 °C up to +85 °C	Prüfspannung 1500 V (RMS)	Montageart SMT	Induktivität 120 µH	Design Kit –
7490100110A	10/100BASE-TX, 1, non-PoE	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN (rev25b).IntLib \| 7.4 MB CDS Cadence_WE-LAN (rev25a).zip \| 45.9 MB EAG Eagle_WE-LAN (rev25a).lbr \| 281 KB KIC KiCad_WE-LAN (rev25b).zip \| 9.6 MB ZUK Cadstar_WE-LAN (rev20a).zip \| 138.2 KB CAD-Dateien ZIP 3D Download_3D_7490100110A (rev1).pdf \| 982.9 KB IGS 7490100110A (rev1).igs \| 5.2 MB STP 7490100110A (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WE-LAN (rev25a).zip \| 363.4 KB S S-Parameter_7490100110A (rev20a).s6p \| 416.7 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Datenrate 10/100BASE-TX	Ports 1	PoE non-PoE	Verbesserte Common Mode Entstörung Nein	Betriebstemperatur 0 °C up to +70 °C	Prüfspannung 1500 V (RMS)	Montageart SMT	Induktivität 350 µH	Design Kit –
7490100111A	10/100BASE-TX, 1, non-PoE	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN (rev25b).IntLib \| 7.4 MB CDS Cadence_WE-LAN (rev25a).zip \| 45.9 MB EAG Eagle_WE-LAN (rev25a).lbr \| 281 KB KIC KiCad_WE-LAN (rev25b).zip \| 9.6 MB ZUK Cadstar_WE-LAN (rev20a).zip \| 138.2 KB CAD-Dateien ZIP 3D Download_3D_7490100111A (rev1).pdf \| 954.5 KB IGS 7490100111A (rev1).igs \| 5.2 MB STP 7490100111A (rev1).stp \| 1.7 MB Elektrische Modelle ZIP PSP PSpice_WE-LAN (rev25a).zip \| 363.4 KB S S-Parameter_7490100111A (rev20a).s6p \| 417.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Datenrate 10/100BASE-TX	Ports 1	PoE non-PoE	Verbesserte Common Mode Entstörung Nein	Betriebstemperatur -40 °C up to +105 °C	Prüfspannung 1500 V (RMS)	Montageart SMT	Induktivität 350 µH	Design Kit 749010
749013011A	10/100BASE-TX, 1, PoE (bis zu 350 mA)	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN (rev25b).IntLib \| 7.4 MB CDS Cadence_WE-LAN (rev25a).zip \| 45.9 MB EAG Eagle_WE-LAN (rev25a).lbr \| 281 KB KIC KiCad_WE-LAN (rev25b).zip \| 9.6 MB ZUK Cadstar_WE-LAN (rev20a).zip \| 138.2 KB CAD-Dateien ZIP 3D 3D_749013011A (rev1).pdf \| 758.8 KB IGS 749013011A (rev1).igs \| 3.9 MB STP 749013011A (rev1).stp \| 1.4 MB Elektrische Modelle ZIP PSP PSpice_WE-LAN (rev25a).zip \| 363.4 KB S S-Parameter_749013011A (rev20a).s6p \| 452.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Datenrate 10/100BASE-TX	Ports 1	PoE PoE (bis zu 350 mA)	Verbesserte Common Mode Entstörung Nein	Betriebstemperatur -40 °C up to +105 °C	Prüfspannung 1500 V (RMS)	Montageart SMT	Induktivität 350 µH	Design Kit –
7490100161A	10/100BASE-TX, 1, non-PoE	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN (rev25b).IntLib \| 7.4 MB CDS Cadence_WE-LAN (rev25a).zip \| 45.9 MB EAG Eagle_WE-LAN (rev25a).lbr \| 281 KB KIC KiCad_WE-LAN (rev25b).zip \| 9.6 MB ZUK Cadstar_WE-LAN (rev20a).zip \| 138.2 KB CAD-Dateien ZIP 3D Download_3D_7490100161A (rev1).pdf \| 783.7 KB IGS 7490100161A (rev1).igs \| 4 MB STP 7490100161A (rev1).stp \| 1.4 MB Elektrische Modelle ZIP PSP PSpice_WE-LAN (rev25a).zip \| 363.4 KB S S-Parameter_7490100161A (rev20a).s6p \| 417.6 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Datenrate 10/100BASE-TX	Ports 1	PoE non-PoE	Verbesserte Common Mode Entstörung Nein	Betriebstemperatur -40 °C up to +125 °C	Prüfspannung 1500 V (RMS)	Montageart SMT	Induktivität 350 µH	Design Kit 749010
7490120110	10/100BASE-TX, 1, PoE+ (bis zu 720 mA)	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN (rev25b).IntLib \| 7.4 MB CDS Cadence_WE-LAN (rev25a).zip \| 45.9 MB EAG Eagle_WE-LAN (rev25a).lbr \| 281 KB KIC KiCad_WE-LAN (rev25b).zip \| 9.6 MB ZUK Cadstar_WE-LAN (rev20a).zip \| 138.2 KB CAD-Dateien ZIP IGS Download_IGS_7490120110 (rev1).igs \| 1.1 MB STP Download_STP_7490120110 (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-LAN (rev25a).zip \| 363.4 KB S S-Parameter_7490120110 (rev20a).s6p \| 461.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Datenrate 10/100BASE-TX	Ports 1	PoE PoE+ (bis zu 720 mA)	Verbesserte Common Mode Entstörung Nein	Betriebstemperatur -40 °C up to +85 °C	Prüfspannung 1500 V (RMS)	Montageart SMT	Induktivität 120 µH	Design Kit 749010 749615
7490220120	10/100/1000BASE-T, 1, 4PPoE (bis zu 350 mA)	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN (rev25b).IntLib \| 7.4 MB CDS Cadence_WE-LAN (rev25a).zip \| 45.9 MB EAG Eagle_WE-LAN (rev25a).lbr \| 281 KB KIC KiCad_WE-LAN (rev25b).zip \| 9.6 MB ZUK Cadstar_WE-LAN (rev20a).zip \| 138.2 KB CAD-Dateien ZIP 3D 3D_7490220120 (rev1).pdf \| 8 MB IGS IGS_7490220120 (rev1).igs \| 4.8 MB STP STP_7490220120 (rev1).stp \| 1.3 MB Elektrische Modelle ZIP PSP PSpice_WE-LAN (rev25a).zip \| 363.4 KB S S-Parameter_7490220120 (rev20a).s6p \| 462 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Datenrate 10/100/1000BASE-T	Ports 1	PoE 4PPoE (bis zu 350 mA)	Verbesserte Common Mode Entstörung Nein	Betriebstemperatur -40 °C up to +105 °C	Prüfspannung 1500 V (RMS)	Montageart SMT	Induktivität 350 µH	Design Kit –
7490220121	10/100/1000BASE-T, 1, 4PPoE (bis zu 600 mA)	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN (rev25b).IntLib \| 7.4 MB CDS Cadence_WE-LAN (rev25a).zip \| 45.9 MB EAG Eagle_WE-LAN (rev25a).lbr \| 281 KB KIC KiCad_WE-LAN (rev25b).zip \| 9.6 MB ZUK Cadstar_WE-LAN (rev20a).zip \| 138.2 KB CAD-Dateien ZIP 3D 3D_7490220121 (rev1).pdf \| 9 MB IGS IGS_7490220121 (rev1).igs \| 5.2 MB STP STP-7490220121 (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WE-LAN (rev25a).zip \| 363.4 KB S S-Parameter_7490220121 (rev20a).s6p \| 415.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Datenrate 10/100/1000BASE-T	Ports 1	PoE 4PPoE (bis zu 600 mA)	Verbesserte Common Mode Entstörung Nein	Betriebstemperatur -40 °C up to +105 °C	Prüfspannung 1500 V (RMS)	Montageart SMT	Induktivität 350 µH	Design Kit –
7490220122	10/100/1000BASE-T, 1, 4PPoE (bis zu 1000 mA)	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN (rev25b).IntLib \| 7.4 MB CDS Cadence_WE-LAN (rev25a).zip \| 45.9 MB KIC KiCad_WE-LAN (rev25b).zip \| 9.6 MB ZUK Cadstar_WE-LAN (rev20a).zip \| 138.2 KB CAD-Dateien ZIP 3D 3D_7490220122 (rev1).pdf \| 9.2 MB IGS IGS_7490220122 (rev1).igs \| 5 MB STP Download_STP_7490220122 (rev1).stp \| 1.7 MB Elektrische Modelle ZIP PSP PSpice_WE-LAN (rev25a).zip \| 363.4 KB S S-Parameter_7490220122 (rev20a).s6p \| 459.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Datenrate 10/100/1000BASE-T	Ports 1	PoE 4PPoE (bis zu 1000 mA)	Verbesserte Common Mode Entstörung Nein	Betriebstemperatur -40 °C up to +105 °C	Prüfspannung 1500 V (RMS)	Montageart SMT	Induktivität 350 µH	Design Kit –
749020100A	10/100/1000BASE-T, 0.5, kein-PoE	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN (rev25b).IntLib \| 7.4 MB CDS Cadence_WE-LAN (rev25a).zip \| 45.9 MB EAG Eagle_WE-LAN (rev25a).lbr \| 281 KB KIC KiCad_WE-LAN (rev25b).zip \| 9.6 MB ZUK Cadstar_WE-LAN (rev20a).zip \| 138.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-LAN-749020100A (rev1).igs \| 3.2 MB STP Download_STP_WE-LAN-749020100A (rev1).stp \| 919.5 KB Elektrische Modelle ZIP PSP PSpice_WE-LAN (rev25a).zip \| 363.4 KB S S-Parameter_749020100A (rev20a).s6p \| 456.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Datenrate 10/100/1000BASE-T	Ports 0.5	PoE kein-PoE	Verbesserte Common Mode Entstörung Nein	Betriebstemperatur -40 °C up to +105 °C	Prüfspannung 1500 V (RMS)	Montageart SMT	Induktivität 350 µH	Design Kit –
7490220115	10/100/1000BASE-T, 1, 4PPoE (bis zu 800 mA)	Simulation	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN (rev25b).IntLib \| 7.4 MB CDS Cadence_WE-LAN (rev25a).zip \| 45.9 MB KIC KiCad_WE-LAN (rev25b).zip \| 9.6 MB ZUK Cadstar_WE-LAN (rev20a).zip \| 138.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-LAN-7490220115 (rev1).igs \| 141.2 KB STP Download_STP_WE-LAN-7490220115 (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WE-LAN (rev25a).zip \| 363.4 KB S S-Parameter_7490220115 (rev20a).s6p \| 461.4 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Datenrate 10/100/1000BASE-T	Ports 1	PoE 4PPoE (bis zu 800 mA)	Verbesserte Common Mode Entstörung Nein	Betriebstemperatur -40 °C up to +85 °C	Prüfspannung 1500 V (RMS)	Montageart SMT	Induktivität 350 µH	Design Kit –
749010012A	10/100BASE-TX, 1, non-PoE	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN (rev25b).IntLib \| 7.4 MB CDS Cadence_WE-LAN (rev25a).zip \| 45.9 MB EAG Eagle_WE-LAN (rev25a).lbr \| 281 KB KIC KiCad_WE-LAN (rev25b).zip \| 9.6 MB ZUK Cadstar_WE-LAN (rev20a).zip \| 138.2 KB CAD-Dateien ZIP 3D Download_3D_749010012A (rev1).pdf \| 766.4 KB IGS 749010012A (rev1).igs \| 3.9 MB STP 749010012A (rev1).stp \| 1.4 MB Elektrische Modelle ZIP PSP PSpice_WE-LAN (rev25a).zip \| 363.4 KB S S-Parameter_749010012A (rev20a).s6p \| 458.6 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Datenrate 10/100BASE-TX	Ports 1	PoE non-PoE	Verbesserte Common Mode Entstörung Nein	Betriebstemperatur 0 °C up to +70 °C	Prüfspannung 1500 V (RMS)	Montageart SMT	Induktivität 350 µH	Design Kit –
7490140122B	10/100BASE-T, 1, kein-PoE	Simulation	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN (rev25b).IntLib \| 7.4 MB CDS Cadence_WE-LAN (rev25a).zip \| 45.9 MB KIC KiCad_WE-LAN (rev25b).zip \| 9.6 MB ZUK Cadstar_WE-LAN (rev20a).zip \| 138.2 KB CAD-Dateien ZIP IGS Download_IGS_ 7490140122B (rev1).igs \| 3.5 MB STP Download_STP_ 7490140122B (rev1).stp \| 1.7 MB Elektrische Modelle ZIP PSP PSpice_WE-LAN (rev25a).zip \| 363.4 KB S S-Parameter_7490140122B (rev23a).s6p \| 1.1 MB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Datenrate 10/100BASE-T	Ports 1	PoE kein-PoE	Verbesserte Common Mode Entstörung Nein	Betriebstemperatur -40 °C up to +85 °C	Prüfspannung 4500 V (RMS)	Montageart SMT	Induktivität 350 µH	Design Kit –
7490140123B	10/100BASE-T, 1, PoE (bis zu 350 mA)	Simulation	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN (rev25b).IntLib \| 7.4 MB CDS Cadence_WE-LAN (rev25a).zip \| 45.9 MB KIC KiCad_WE-LAN (rev25b).zip \| 9.6 MB ZUK Cadstar_WE-LAN (rev20a).zip \| 138.2 KB CAD-Dateien ZIP IGS Download_IGS_ 7490140123B (rev1).igs \| 3.5 MB STP Download_STP_ 7490140123B (rev1).stp \| 1.7 MB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Datenrate 10/100BASE-T	Ports 1	PoE PoE (bis zu 350 mA)	Verbesserte Common Mode Entstörung Nein	Betriebstemperatur -40 °C up to +85 °C	Prüfspannung 4500 V (RMS)	Montageart SMT	Induktivität 350 µH	Design Kit –
749024015C	10/100/1000BASE-T, 1, kein-PoE	Simulation	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN (rev25b).IntLib \| 7.4 MB CDS Cadence_WE-LAN (rev25a).zip \| 45.9 MB EAG Eagle_WE-LAN (rev25a).lbr \| 281 KB KIC KiCad_WE-LAN (rev25b).zip \| 9.6 MB ZUK Cadstar_WE-LAN (rev20a).zip \| 138.2 KB CAD-Dateien ZIP 3D 3D_749024015C (rev1).pdf \| 339.5 KB IGS Download_IGS_749024015C (rev1).igs \| 4.5 MB STP Download_STP_749024015C (rev1).stp \| 1.2 MB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Datenrate 10/100/1000BASE-T	Ports 1	PoE kein-PoE	Verbesserte Common Mode Entstörung Nein	Betriebstemperatur -40 °C up to +105 °C	Prüfspannung 1500 V (RMS)	Montageart SMT	Induktivität 350 µH	Design Kit –
7490140117C	10/100BASE-TX, 1, kein-PoE	Simulation	Downloads 7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN (rev25b).IntLib \| 7.4 MB CDS Cadence_WE-LAN (rev25a).zip \| 45.9 MB EAG Eagle_WE-LAN (rev25a).lbr \| 281 KB KIC KiCad_WE-LAN (rev25b).zip \| 9.6 MB ZUK Cadstar_WE-LAN (rev20a).zip \| 138.2 KB CAD-Dateien ZIP IGS Download_IGS_ 7490140117C (rev1).igs \| 1.9 MB STP Download_STP_ 7490140117C (rev1).stp \| 710.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Datenrate 10/100BASE-TX	Ports 1	PoE kein-PoE	Verbesserte Common Mode Entstörung Nein	Betriebstemperatur -40 °C up to +105 °C	Prüfspannung 2500 V (RMS)	Montageart SMT	Induktivität 350 µH	Design Kit –
7490140142	10/100BASE-T, 1, PoE (bis zu 350 mA)	Simulation	Downloads 7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN (rev25b).IntLib \| 7.4 MB CDS Cadence_WE-LAN (rev25a).zip \| 45.9 MB EAG Eagle_WE-LAN (rev25a).lbr \| 281 KB KIC KiCad_WE-LAN (rev25b).zip \| 9.6 MB ZUK Cadstar_WE-LAN (rev20a).zip \| 138.2 KB CAD-Dateien ZIP IGS Download_IGS_7490140142 (rev1).igs \| 2.1 MB STP Download_STP_7490140142 (rev1).stp \| 603.6 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Datenrate 10/100BASE-T	Ports 1	PoE PoE (bis zu 350 mA)	Verbesserte Common Mode Entstörung Nein	Betriebstemperatur -40 °C up to +85 °C	Prüfspannung 4000 V (RMS)	Montageart SMT	Induktivität 350 µH	Design Kit –
7490140125	10/100BASE-T, 1, kein-PoE	Simulation	Downloads 7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN (rev25b).IntLib \| 7.4 MB CDS Cadence_WE-LAN (rev25a).zip \| 45.9 MB EAG Eagle_WE-LAN (rev25a).lbr \| 281 KB KIC KiCad_WE-LAN (rev25b).zip \| 9.6 MB ZUK Cadstar_WE-LAN (rev20a).zip \| 138.2 KB CAD-Dateien ZIP IGS Download_IGS_7490140125 (rev1).igs \| 2.1 MB STP Download_STP_7490140125 (rev1).stp \| 603.6 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Datenrate 10/100BASE-T	Ports 1	PoE kein-PoE	Verbesserte Common Mode Entstörung Nein	Betriebstemperatur -40 °C up to +85 °C	Prüfspannung 1500 V (RMS)	Montageart SMT	Induktivität 350 µH	Design Kit –
7490140124	10/100BASE-T, 1, kein-PoE	Simulation	Downloads 7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN (rev25b).IntLib \| 7.4 MB CDS Cadence_WE-LAN (rev25a).zip \| 45.9 MB EAG Eagle_WE-LAN (rev25a).lbr \| 281 KB KIC KiCad_WE-LAN (rev25b).zip \| 9.6 MB ZUK Cadstar_WE-LAN (rev20a).zip \| 138.2 KB CAD-Dateien ZIP IGS Download_IGS_7490140124 (rev1).igs \| 2.1 MB STP Download_STP_7490140124 (rev1).stp \| 592.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Datenrate 10/100BASE-T	Ports 1	PoE kein-PoE	Verbesserte Common Mode Entstörung Nein	Betriebstemperatur -40 °C up to +85 °C	Prüfspannung 1500 V (RMS)	Montageart SMT	Induktivität 350 µH	Design Kit –
7490140141	10/100BASE-T, 1, PoE (bis zu 350 mA)	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN (rev25b).IntLib \| 7.4 MB CDS Cadence_WE-LAN (rev25a).zip \| 45.9 MB EAG Eagle_WE-LAN (rev25a).lbr \| 281 KB KIC KiCad_WE-LAN (rev25b).zip \| 9.6 MB ZUK Cadstar_WE-LAN (rev20a).zip \| 138.2 KB CAD-Dateien ZIP IGS Download_IGS_7490140141 (rev1).igs \| 2.1 MB STP Download_STP_7490140141 (rev1).stp \| 592.2 KB Elektrische Modelle ZIP PSP PSpice_WE-LAN (rev25a).zip \| 363.4 KB S S-Parameter_7490140141 (rev22a).s6p \| 1.1 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Datenrate 10/100BASE-T	Ports 1	PoE PoE (bis zu 350 mA)	Verbesserte Common Mode Entstörung Nein	Betriebstemperatur -40 °C up to +85 °C	Prüfspannung 4000 V (RMS)	Montageart SMT	Induktivität 350 µH	Design Kit –
7490140123	10/100BASE-T, 1, kein-PoE	Simulation	Downloads 7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN (rev25b).IntLib \| 7.4 MB CDS Cadence_WE-LAN (rev25a).zip \| 45.9 MB EAG Eagle_WE-LAN (rev25a).lbr \| 281 KB KIC KiCad_WE-LAN (rev25b).zip \| 9.6 MB ZUK Cadstar_WE-LAN (rev20a).zip \| 138.2 KB CAD-Dateien ZIP IGS Download_IGS_7490140123 (rev1).igs \| 3 MB STP Download_STP_7490140123 (rev1).stp \| 839.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Datenrate 10/100BASE-T	Ports 1	PoE kein-PoE	Verbesserte Common Mode Entstörung Nein	Betriebstemperatur -40 °C up to +85 °C	Prüfspannung 1500 V (RMS)	Montageart SMT	Induktivität 350 µH	Design Kit –
7490140140	10/100BASE-T, 1, PoE (bis zu 350 mA)	Simulation	Downloads 7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN (rev25b).IntLib \| 7.4 MB CDS Cadence_WE-LAN (rev25a).zip \| 45.9 MB EAG Eagle_WE-LAN (rev25a).lbr \| 281 KB KIC KiCad_WE-LAN (rev25b).zip \| 9.6 MB ZUK Cadstar_WE-LAN (rev20a).zip \| 138.2 KB CAD-Dateien ZIP IGS Download_IGS_7490140140 (rev1).igs \| 3 MB STP Download_STP_7490140140 (rev1).stp \| 839.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Datenrate 10/100BASE-T	Ports 1	PoE PoE (bis zu 350 mA)	Verbesserte Common Mode Entstörung Nein	Betriebstemperatur -40 °C up to +85 °C	Prüfspannung 4000 V (RMS)	Montageart SMT	Induktivität 350 µH	Design Kit –
749023113C	10/100/1000BASE-T, 1, PoE (bis zu 350 mA)	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN (rev25b).IntLib \| 7.4 MB CDS Cadence_WE-LAN (rev25a).zip \| 45.9 MB EAG Eagle_WE-LAN (rev25a).lbr \| 281 KB KIC KiCad_WE-LAN (rev25b).zip \| 9.6 MB ZUK Cadstar_WE-LAN (rev20a).zip \| 138.2 KB CAD-Dateien ZIP 3D 3D_WE-LAN_749023113C (rev1).pdf \| 274.2 KB IGS Download_IGS_ 749023113C (rev1).igs \| 3.2 MB STP Download_STP_ 749023113C (rev1).stp \| 934.6 KB Elektrische Modelle ZIP PSP PSpice_WE-LAN (rev25a).zip \| 363.4 KB S S-Parameter_749023113C (rev25a).s6p \| 735.1 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Datenrate 10/100/1000BASE-T	Ports 1	PoE PoE (bis zu 350 mA)	Verbesserte Common Mode Entstörung Nein	Betriebstemperatur -40 °C up to +85 °C	Prüfspannung 1500 V (RMS)	Montageart SMT	Induktivität 350 µH	Design Kit –
749020112B	10/100/1000BASE-T, 1, kein-PoE	Simulation	Downloads 7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN (rev25b).IntLib \| 7.4 MB CDS Cadence_WE-LAN (rev25a).zip \| 45.9 MB EAG Eagle_WE-LAN (rev25a).lbr \| 281 KB KIC KiCad_WE-LAN (rev25b).zip \| 9.6 MB ZUK Cadstar_WE-LAN (rev20a).zip \| 138.2 KB CAD-Dateien ZIP IGS Download_IGS_ 749020112B (rev1).igs \| 2.5 MB STP Download_STP_ 749020112B (rev1).stp \| 1.1 MB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Datenrate 10/100/1000BASE-T	Ports 1	PoE kein-PoE	Verbesserte Common Mode Entstörung Nein	Betriebstemperatur -40 °C up to +105 °C	Prüfspannung 1500 V (RMS)	Montageart SMT	Induktivität 350 µH	Design Kit –
749020010A	1000 Base-T, 1, kein-PoE	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN (rev25b).IntLib \| 7.4 MB CDS Cadence_WE-LAN (rev25a).zip \| 45.9 MB EAG Eagle_WE-LAN (rev25a).lbr \| 281 KB KIC KiCad_WE-LAN (rev25b).zip \| 9.6 MB ZUK Cadstar_WE-LAN (rev20a).zip \| 138.2 KB CAD-Dateien ZIP 3D Download_3D_749020010A (rev1).pdf \| 1.2 MB IGS 749020010A (rev1).igs \| 7.5 MB STP 749020010A (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WE-LAN (rev25a).zip \| 363.4 KB S S-Parameter_749020010A (rev20a).s6p \| 458.9 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Datenrate 1000 Base-T	Ports 1	PoE kein-PoE	Verbesserte Common Mode Entstörung Nein	Betriebstemperatur -40 °C up to +85 °C	Prüfspannung 1500 V (RMS)	Montageart SMT	Induktivität 350 µH	Design Kit 749010
749020011A	1000 Base-T, 1, kein-PoE	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN (rev25b).IntLib \| 7.4 MB CDS Cadence_WE-LAN (rev25a).zip \| 45.9 MB EAG Eagle_WE-LAN (rev25a).lbr \| 281 KB KIC KiCad_WE-LAN (rev25b).zip \| 9.6 MB ZUK Cadstar_WE-LAN (rev20a).zip \| 138.2 KB CAD-Dateien ZIP 3D Download_3D_749020010A (rev1).pdf \| 1.2 MB IGS 749020011A (rev1).igs \| 7.4 MB STP 749020011A (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WE-LAN (rev25a).zip \| 363.4 KB S S-Parameter_749020011A (rev20a).s6p \| 464.1 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Datenrate 1000 Base-T	Ports 1	PoE kein-PoE	Verbesserte Common Mode Entstörung Ja	Betriebstemperatur -40 °C up to +85 °C	Prüfspannung 1500 V (RMS)	Montageart SMT	Induktivität 350 µH	Design Kit 749010
749020111A	1000 Base-T, 1, kein-PoE	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN (rev25b).IntLib \| 7.4 MB CDS Cadence_WE-LAN (rev25a).zip \| 45.9 MB EAG Eagle_WE-LAN (rev25a).lbr \| 281 KB KIC KiCad_WE-LAN (rev25b).zip \| 9.6 MB ZUK Cadstar_WE-LAN (rev20a).zip \| 138.2 KB CAD-Dateien ZIP 3D Download_3D_749020111A (rev1).pdf \| 935.8 KB IGS Download_IGS_749020111A (rev1).igs \| 5.6 MB STP Download_STP_749020111A (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WE-LAN (rev25a).zip \| 363.4 KB S S-Parameter_749020111A (rev20a).s6p \| 459.7 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Datenrate 1000 Base-T	Ports 1	PoE kein-PoE	Verbesserte Common Mode Entstörung Nein	Betriebstemperatur 0 °C up to +70 °C	Prüfspannung 1500 V (RMS)	Montageart SMT	Induktivität 350 µH	Design Kit 749615
749023010A	1000 Base-T, 1, PoE (bis zu 350 mA)	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN (rev25b).IntLib \| 7.4 MB CDS Cadence_WE-LAN (rev25a).zip \| 45.9 MB EAG Eagle_WE-LAN (rev25a).lbr \| 281 KB KIC KiCad_WE-LAN (rev25b).zip \| 9.6 MB ZUK Cadstar_WE-LAN (rev20a).zip \| 138.2 KB CAD-Dateien ZIP 3D Download_3D_749023010A (rev1).pdf \| 1.3 MB IGS 749023010A (rev1).igs \| 7.5 MB STP 749023010A (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WE-LAN (rev25a).zip \| 363.4 KB S S-Parameter_749023010A (rev20a).s6p \| 460.8 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Datenrate 1000 Base-T	Ports 1	PoE PoE (bis zu 350 mA)	Verbesserte Common Mode Entstörung Nein	Betriebstemperatur 0 °C up to +70 °C	Prüfspannung 1500 V (RMS)	Montageart SMT	Induktivität 350 µH	Design Kit 749615
7490220123	1000 Base-T, 1, 4PPoE (bis zu 1500 mA)	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN (rev25b).IntLib \| 7.4 MB CDS Cadence_WE-LAN (rev25a).zip \| 45.9 MB EAG Eagle_WE-LAN (rev25a).lbr \| 281 KB KIC KiCad_WE-LAN (rev25b).zip \| 9.6 MB ZUK Cadstar_WE-LAN (rev20a).zip \| 138.2 KB CAD-Dateien ZIP 3D 3D_7490220123 (rev1).pdf \| 8.5 MB IGS IGS_7490220123 (rev1).igs \| 4.8 MB STP STP_7490220123 (rev1).stp \| 1.3 MB Elektrische Modelle ZIP PSP PSpice_WE-LAN (rev25a).zip \| 363.4 KB S S-Parameter_7490220123 (rev20a).s6p \| 458.4 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Datenrate 1000 Base-T	Ports 1	PoE 4PPoE (bis zu 1500 mA)	Verbesserte Common Mode Entstörung Nein	Betriebstemperatur -40 °C up to +105 °C	Prüfspannung 1500 V (RMS)	Montageart SMT	Induktivität 180 µH	Design Kit –
749020022A	1000 Base-T, 2, kein-PoE	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN (rev25b).IntLib \| 7.4 MB CDS Cadence_WE-LAN (rev25a).zip \| 45.9 MB EAG Eagle_WE-LAN (rev25a).lbr \| 281 KB KIC KiCad_WE-LAN (rev25b).zip \| 9.6 MB ZUK Cadstar_WE-LAN (rev20a).zip \| 138.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-LAN-749020022A (rev1).igs \| 9.4 MB STP Download_STP_WE-LAN-749020022A (rev1).stp \| 3.7 MB Elektrische Modelle ZIP PSP PSpice_WE-LAN (rev25a).zip \| 363.4 KB S S-Parameter_749020022A (rev20a).s6p \| 456.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Datenrate 1000 Base-T	Ports 2	PoE kein-PoE	Verbesserte Common Mode Entstörung Nein	Betriebstemperatur -40 °C up to +85 °C	Prüfspannung 1500 V (RMS)	Montageart SMT	Induktivität 350 µH	Design Kit –
7490240120	1000 Base-T, 1, 4PPoE (bis zu 350 mA)	Simulation	Downloads 7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN (rev25b).IntLib \| 7.4 MB CDS Cadence_WE-LAN (rev25a).zip \| 45.9 MB EAG Eagle_WE-LAN (rev25a).lbr \| 281 KB KIC KiCad_WE-LAN (rev25b).zip \| 9.6 MB ZUK Cadstar_WE-LAN (rev20a).zip \| 138.2 KB CAD-Dateien ZIP IGS Download_IGS_7490240120 (rev1).igs \| 1.9 MB STP Download_STP_7490240120 (rev1).stp \| 1.7 MB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Datenrate 1000 Base-T	Ports 1	PoE 4PPoE (bis zu 350 mA)	Verbesserte Common Mode Entstörung Nein	Betriebstemperatur -40 °C up to +105 °C	Prüfspannung 4000 V (RMS)	Montageart SMT	Induktivität 350 µH	Design Kit –
749020023A	1000BASE-T, 1, kein-PoE	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN (rev25b).IntLib \| 7.4 MB CDS Cadence_WE-LAN (rev25a).zip \| 45.9 MB EAG Eagle_WE-LAN (rev25a).lbr \| 281 KB KIC KiCad_WE-LAN (rev25b).zip \| 9.6 MB ZUK Cadstar_WE-LAN (rev20a).zip \| 138.2 KB CAD-Dateien ZIP 3D Download_3D_ 749020023A (rev1).pdf \| 1.3 MB IGS Download_IGS_ 749020023A (rev1).igs \| 6.1 MB STP Download_STP_ 749020023A (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WE-LAN (rev25a).zip \| 363.4 KB S S-Parameter_749020023A (rev23a).s6p \| 1.1 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Datenrate 1000BASE-T	Ports 1	PoE kein-PoE	Verbesserte Common Mode Entstörung Nein	Betriebstemperatur -40 °C up to +105 °C	Prüfspannung 1500 V (RMS)	Montageart SMT	Induktivität 350 µH	Design Kit –
7490240121	1000 Base-T, 1, kein-PoE	Simulation	Downloads 7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN (rev25b).IntLib \| 7.4 MB CDS Cadence_WE-LAN (rev25a).zip \| 45.9 MB EAG Eagle_WE-LAN (rev25a).lbr \| 281 KB KIC KiCad_WE-LAN (rev25b).zip \| 9.6 MB ZUK Cadstar_WE-LAN (rev20a).zip \| 138.2 KB CAD-Dateien ZIP IGS Download_IGS_7490240121 (rev1).igs \| 4.9 MB STP Download_STP_7490240121 (rev1).stp \| 1.3 MB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Datenrate 1000 Base-T	Ports 1	PoE kein-PoE	Verbesserte Common Mode Entstörung Nein	Betriebstemperatur -40 °C up to +85 °C	Prüfspannung 1500 V (RMS)	Montageart SMT	Induktivität 350 µH	Design Kit –
7490240141	1000 Base-T, 1, 4PPoE (bis zu 350 mA)	Simulation	Downloads 7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN (rev25b).IntLib \| 7.4 MB CDS Cadence_WE-LAN (rev25a).zip \| 45.9 MB EAG Eagle_WE-LAN (rev25a).lbr \| 281 KB KIC KiCad_WE-LAN (rev25b).zip \| 9.6 MB ZUK Cadstar_WE-LAN (rev20a).zip \| 138.2 KB CAD-Dateien ZIP IGS Download_IGS_7490240141 (rev1).igs \| 4.9 MB STP Download_STP_7490240141 (rev1).stp \| 1.3 MB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Datenrate 1000 Base-T	Ports 1	PoE 4PPoE (bis zu 350 mA)	Verbesserte Common Mode Entstörung Nein	Betriebstemperatur -40 °C up to +85 °C	Prüfspannung 4000 V (RMS)	Montageart SMT	Induktivität 350 µH	Design Kit –
7490240140	1000 Base-T, 1, 4PPoE (bis zu 350 mA)	Simulation	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN (rev25b).IntLib \| 7.4 MB CDS Cadence_WE-LAN (rev25a).zip \| 45.9 MB KIC KiCad_WE-LAN (rev25b).zip \| 9.6 MB ZUK Cadstar_WE-LAN (rev20a).zip \| 138.2 KB CAD-Dateien ZIP IGS Download_IGS_7490240140 (rev1).igs \| 3.9 MB STP Download_STP_7490240140 (rev1).stp \| 1.3 MB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Datenrate 1000 Base-T	Ports 1	PoE 4PPoE (bis zu 350 mA)	Verbesserte Common Mode Entstörung Nein	Betriebstemperatur -40 °C up to +85 °C	Prüfspannung 4000 V (RMS)	Montageart SMT	Induktivität 350 µH	Design Kit –
7490240142	1000 Base-T, 1, kein-PoE	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LAN (rev25b).IntLib \| 7.4 MB CDS Cadence_WE-LAN (rev25a).zip \| 45.9 MB EAG Eagle_WE-LAN (rev25a).lbr \| 281 KB KIC KiCad_WE-LAN (rev25b).zip \| 9.6 MB ZUK Cadstar_WE-LAN (rev20a).zip \| 138.2 KB CAD-Dateien ZIP IGS Download_IGS_7490240142 (rev1).igs \| 2 MB STP Download_STP_7490240142 (rev1).stp \| 596.5 KB Elektrische Modelle ZIP PSP PSpice_WE-LAN (rev25a).zip \| 363.4 KB S S-Parameter_7490240142 (rev23a).s6p \| 1.1 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Datenrate 1000 Base-T	Ports 1	PoE kein-PoE	Verbesserte Common Mode Entstörung Nein	Betriebstemperatur -40 °C up to +85 °C	Prüfspannung 4000 V (RMS)	Montageart SMT	Induktivität 350 µH	Design Kit –

Referenzdesigns

GB-Ethernet Front End

Referenzdesigns

GB-Ethernet Front End

Basierend auf dem Microchip EVB-LAN7800LC Evaluation Board.
Die Schaltung ist auf einer 4-lagigen Leiterplatte aufgebaut.
Stromversorgung über die USB-Schnittstelle.
Die Firmware ermöglicht Echtzeitmessungen von Datenrate und Bitfehlerrate.
Die Elektronikplatine bietet zwei Schnittstellen:
USB Typ C™ (USB 3.1)
1 Gigabit RJ45/Ethernet-Schnittstelle

RD016 ANP116

Elektronikboard mit zwei Schnittstellen, eine USB‑Type‑C™ (USB 3.1) - und eine 1-Gigabit-RJ45/Ethernet‑Schnittstelle.

GB PoE+ Ethernet-USB Adapter

Basierend auf dem Referenzdesign eines 1 Gbit/s Ethernet USB-Adapters.
Das ursprüngliche Design hatte keine PoE-Funktionalität.
Beinhaltet Power over Ethernet Plus (PoE+) Fähigkeit.
GB PoE+ Ethernet USB Adapter bietet drei Schnittstellen:
- USB Typ-C (USB 3.1)
- RJ45 1 Gbit/s Ethernet-Schnittstelle mit integrierter PoE-Funktion
- Anschluss für einen DC/DC-Wandler mit einer einstellbaren Ausgangsspannung von 6 bis 18 V und einer maximalen Ausgangsleistung von 25 W.

RD022 ANP122

ethernet-usb-adapter, für industriellen Einsatz unter EMV-Gesichtspunkten

Grundlagen der GB-Ethernet-Schnittstelle

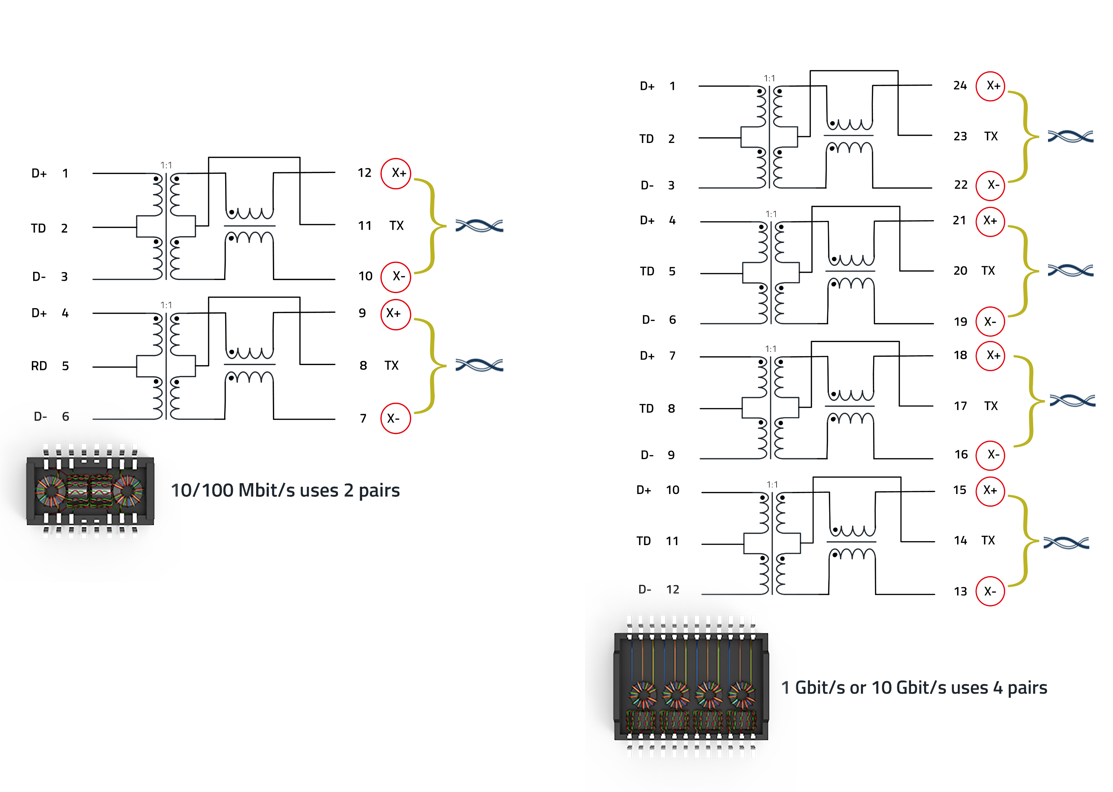

Magnetics-Modul (z. B. WE-LAN): Dieses besteht aus einem Transformator und einer Gleichtaktdrossel (CMC). Es reduziert Gleichtaktströme, d. h. unerwünschte elektrische Ströme, die auf beiden Leitern eines Twisted-Pair-Kabels in dieselbe Richtung fließen. Gleichtaktströme können das Differenzsignal, das die Daten trägt, stören.
Bob-Smith-Termination: Diese Abschlussschaltung, die einen Kondensator und vier Widerstände umfasst, wird zwischen den differentiellen Signalpaaren und der Erde angeschlossen. Er reduziert die Störanfälligkeit durch ungenutzte Adern am RJ45-Stecker, indem er einen Pfad für Gleichtaktströme zur Erde schafft.

Grafische Darstellung GB-Ethernet Interface (Schaltkreis), einer von vier Kanälen wird gezeigt

Designstruktur der GB-Ethernet-Schnittstelle

Der GB-Ethernet USB-Adapter wurde auf Basis des EVBLAN7800LC Evaluation Boards von Microchip entwickelt. Das Board ist in zwei verschiedenen Varianten erhältlich: diskret und integriert. Das integrierte Design kombiniert die Funktionalität der diskreten Komponenten in weniger und schlankeren Modulen. Diese Integration führt zu einem potenziell zuverlässigeren Design, reduziert den Platz auf der Leiterplatte und vereinfacht die Montage.

Zu REDEXPERT

Grafische Darstellung (Schaltkreis) des Aufbaus des GB-Ethernet Interface

Diskrete Lösungskomponenten

WE-LAN LAN Transformer — **WE-LAN**

Ein separates Transformatormodul für ein lokales Netzwerk.

WR-MJ Modulare Buchse Tab Up — **WR-MJ**

Ein diskreter RJ45-Ethernet-Anschluss.

WE-TVS TVS Diode,Kurze Ansprechzeit Sehr niedrige Klemmspannung Hohe ESD Spannungsfestigkeit Uni- und bidirektionaler Schutz — **WE-TVS**

Supressor für transiente Spannungen.

Integrierte Lösungskomponenten

RJ45 Stecker mit integriertem Übertrager — WE-RJ45LAN

Integriert den RJ45-Anschluss und den Transformator (der die Funktionen von WE-LAN und WR-MJ beinhaltet).

WCAP-CSMH

Kondensatoren zur zusätzlichen Filterung und Stabilisierung.

Sperrwandlerübertrager speziell für PoE PDs — WE-PoE, WE-PoEH, WE-PoE+

Integrieren Sie die Funktionalitäten der diskreten Komponenten wie Transformatoren, Gleichtaktdrosseln und möglicherweise andere Filter-/Schutzelemente.

Stromkompensierter SMT Line Filter — WE-SL5

Gleichtaktdrosseln.

Discrete LAN

WE-LAN LAN Transformer, Power over Ethernet bis zu 150 Watt und Geschwindigkeiten bis zu 1 Gbit/s — WE-LAN LAN Transformer

10/100/1000Base-T

WE-LAN 10G Übertrager 10Gbit Base-T — WE-LAN 10G Transformer

10Gbit Base-T

WE-LAN AQ Transformer, Ethernet mit Geschwindigkeiten bis 1 Gbit/s Geringe Bauhöhe von 4 mm Verbesserte Return Loss und Crosstalk Eigenschaften — WE-LAN AQ Transformer

10/100/1000Base-T

WE-STST, sehr kleiner Signalübertrager — WE-STST Super Tiny Signal Transformer

10/100/1G/10G Base-T

WE-BMS Transformer für Batterie Managementsysteme — WE-BMS Transformator

für Batterie-Management-Systeme

Integrated LAN

WE-RJ45 Stecker mit integriertem Übertrager / Stromkompensierter Drossel — WE-RJ45LAN

WE-RJ45 Stecker mit integriertem Übertrager und stromkompensierter Drossel, 10G Base-T — WE-RJ4510G

WE-RJ45 LAN Through Hole Reflow — WE-RJ45LAN (THR)

Through Hole Reflow

WE-LANMX Steckverbinder, WE-LANMX Schraubverbinder — WE-LANMX

IP67 10/100Base-T

Häufig gestellte Fragen

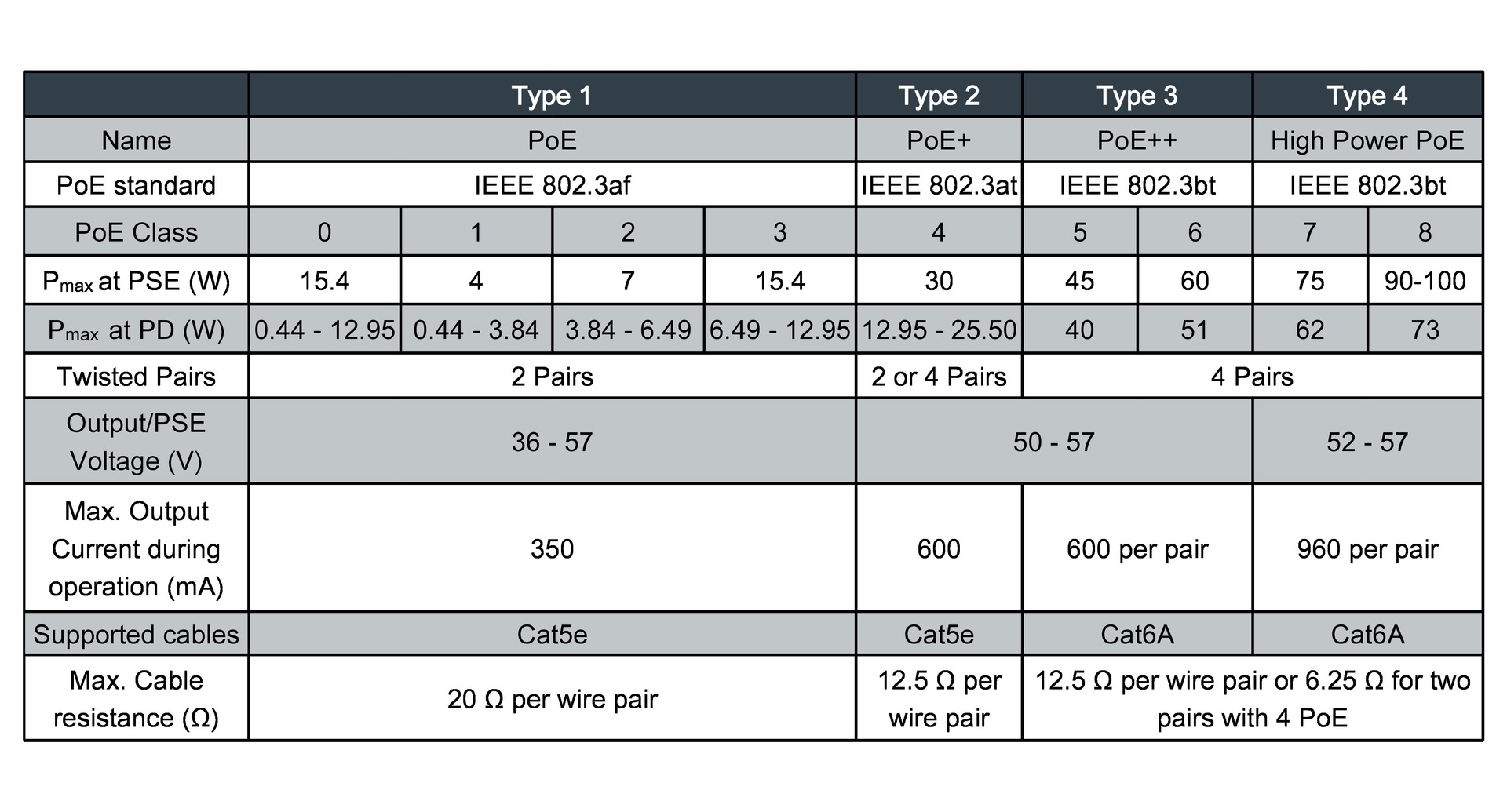

Schaltkreis-Darstellung, gespeistes Gerät und gespeiste Quelle

PSE (Power Source Equipment): Dies ist das Gerät, das Strom über das Ethernet-Kabel liefert. In einem PoE-System fungiert ein Switch oder ein Injektor als PSE.
PD (Powered Device): Dies ist das Gerät, das Strom und Daten über das Ethernet-Kabel empfängt. Beispiele für PoE-betriebene Geräte sind IP-Kameras, VoIP-Telefone und Wireless Access Points.
