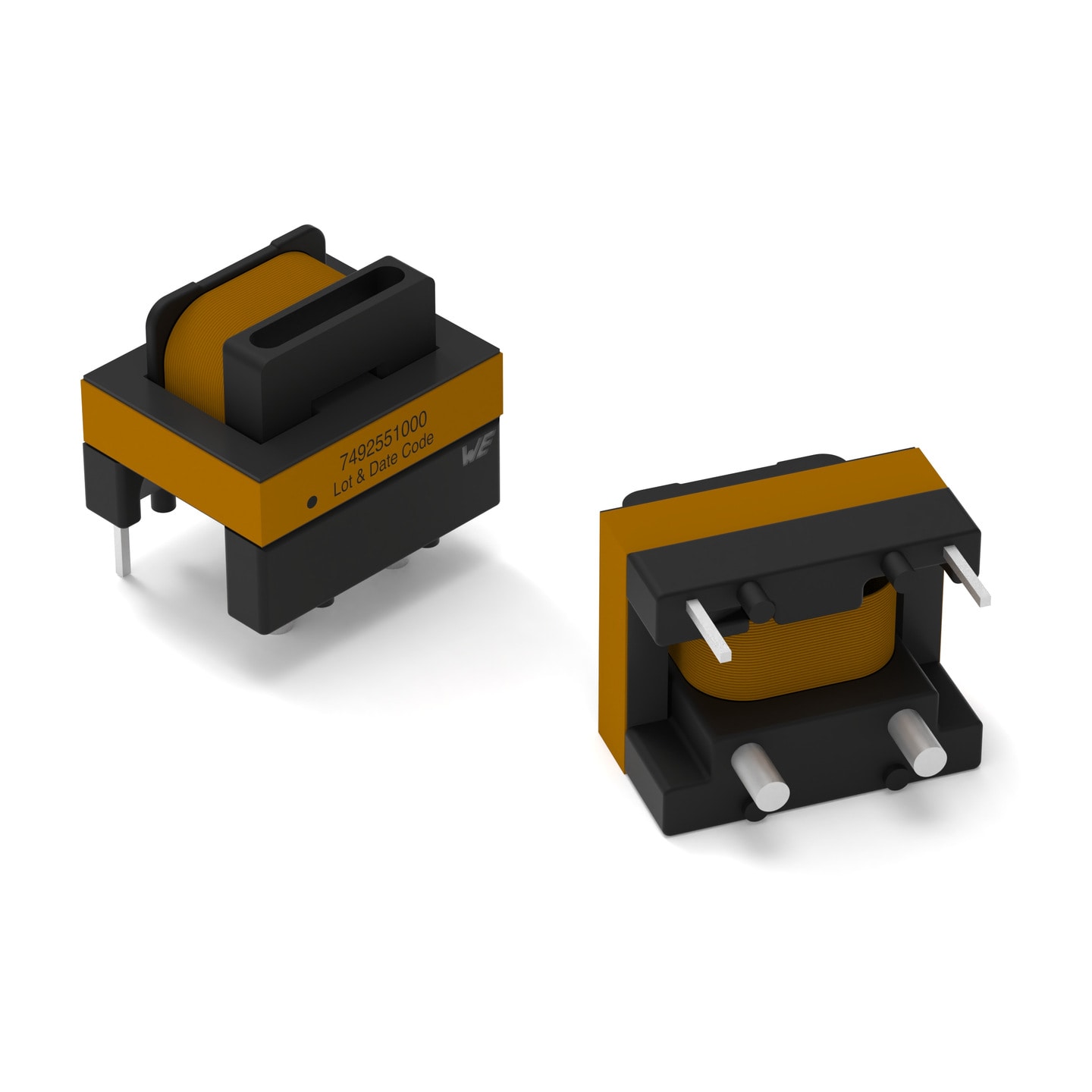

WE-CSTLF Netzfrequenz-Strommesswandler

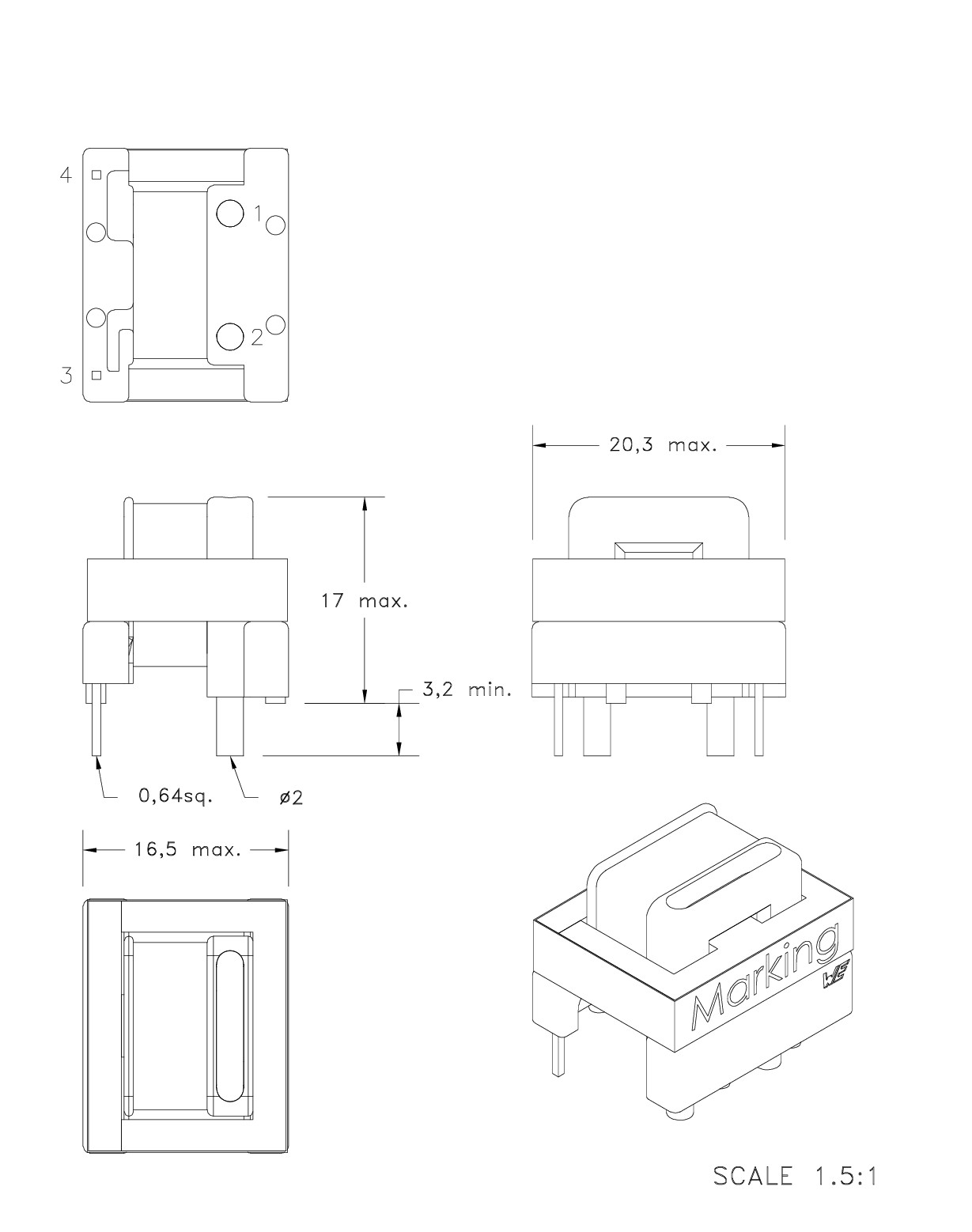

Bauform	Maße	3D	L (mm)	B (mm)	H (mm)
EI187			20.3	16.5	17

LTSpice-Dateien

LT
LTSpice_WE-CSTLF (rev24a).zip
|
2 KB

Merkmale

Learn more about current sense transformers
Primäre Strombelastbarkeit bis zu 45A
Frequenz 47Hz - 400Hz
UL Klasse F 155°C Isolationssystem
Betriebstemperatur: -40 °C bis +125 °C
Niedriges Profil, kompakt, THT-Formfaktor
Dielektrische Isolierung 4kV AC
Sicherheitsstandard: IEC62368-1 / IEC61558-2-16
AEC-Q200 qualifizierung
Erfahren Sie mehr über den WE-CSTLF: Flyer eFile.pdf Niederfrequenz-Strommesswandler von Wurth Elektronik

Anwendung

AC-Stromerkennung
Fest installierte Ladegeräte an Straßen und Garagen (EV-Ladeinfrastruktur)
Erkennung von Überlast
Erkennung von Lastabfällen/Abschaltungen
Industrielle Automatisierung
Steuerungs- und Überwachungsanwendungen
Motorsteuerungen

Nicht das passende Produkt dabei?

Wir helfen Ihnen gerne weiter! Füllen Sie dafür einfach unser Anfrageformular mit Ihren Spezifikationen aus. Wir melden uns schnellstmöglich zum weiteren Vorgehen bei Ihnen.

zur kundenspezifischen Lösung

Artikeldaten

EI187

Alle zurücksetzen

Artikeldaten filtern

Artikel in 1 Produktserien anzeigen

Artikel in 1 Produktserien

Alle zurücksetzen

	Artikel Nr.	Datenblatt	Downloads	Status	L(mH)	n	I_R(A)	∫Udt(Vµs)	V_T(V (AC))	R_{DC1 max}(mΩ)	R_{DC2 max}(Ω)	L(mm)	B(mm)	H(mm)	Muster
	7492550500	400 mH, 1:500, 45 A	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CSTLF (rev24a).IntLib \| 785 KB CDS Cadence_WE-CSTLF (rev25a).zip \| 880.9 KB EAG Eagle_WE-CSTLF (rev24a).lbr \| 17 KB KIC KiCad_WE-CSTLF (rev25b).zip \| 209.1 KB CAD-Dateien ZIP 3D 3D_PDF_CSTLF_EI187 (rev1).pdf \| 34.4 KB IGS Download_IGS_CSTLF_EI187 (rev1).igs \| 656 B STP WE-CSTLF_EI187_STP (rev1).STEP \| 1.1 MB Elektrische Modelle ZIP LT LTSpice_WE-CSTLF (rev24a).zip \| 2 KB PSP PSpice_WE-CSTLF (rev24a).zip \| 4.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität400 mH	Übersetzungsverhältnis1:500	Nennstrom45 A	Spannung-µSekunde30000 Vµs	Prüfspannung4000 V (AC)	Gleichstromwiderstand 10.27 mΩ	Gleichstromwiderstand 216.2 Ω	Länge20.3 mm	Breite16.5 mm	Höhe17 mm
	7492551000	1600 mH, 1:1000, 45 A	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CSTLF (rev24a).IntLib \| 785 KB CDS Cadence_WE-CSTLF (rev25a).zip \| 880.9 KB EAG Eagle_WE-CSTLF (rev24a).lbr \| 17 KB KIC KiCad_WE-CSTLF (rev25b).zip \| 209.1 KB CAD-Dateien ZIP 3D 3D_PDF_CSTLF_EI187 (rev1).pdf \| 34.4 KB IGS Download_IGS_CSTLF_EI187 (rev1).igs \| 656 B STP WE-CSTLF_EI187_STP (rev1).STEP \| 1.1 MB Elektrische Modelle ZIP LT LTSpice_WE-CSTLF (rev24a).zip \| 2 KB PSP PSpice_WE-CSTLF (rev24a).zip \| 4.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1600 mH	Übersetzungsverhältnis1:1000	Nennstrom45 A	Spannung-µSekunde60000 Vµs	Prüfspannung4000 V (AC)	Gleichstromwiderstand 10.27 mΩ	Gleichstromwiderstand 278.7 Ω	Länge20.3 mm	Breite16.5 mm	Höhe17 mm
	7492551500	3600 mH, 1:1500, 45 A	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CSTLF (rev24a).IntLib \| 785 KB CDS Cadence_WE-CSTLF (rev25a).zip \| 880.9 KB EAG Eagle_WE-CSTLF (rev24a).lbr \| 17 KB KIC KiCad_WE-CSTLF (rev25b).zip \| 209.1 KB CAD-Dateien ZIP 3D 3D_PDF_CSTLF_EI187 (rev1).pdf \| 34.4 KB IGS Download_IGS_CSTLF_EI187 (rev1).igs \| 656 B STP WE-CSTLF_EI187_STP (rev1).STEP \| 1.1 MB Elektrische Modelle ZIP LT LTSpice_WE-CSTLF (rev24a).zip \| 2 KB PSP PSpice_WE-CSTLF (rev24a).zip \| 4.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität3600 mH	Übersetzungsverhältnis1:1500	Nennstrom45 A	Spannung-µSekunde90000 Vµs	Prüfspannung4000 V (AC)	Gleichstromwiderstand 10.27 mΩ	Gleichstromwiderstand 2178 Ω	Länge20.3 mm	Breite16.5 mm	Höhe17 mm
	7492552000	6400 mH, 1:2000, 45 A	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CSTLF (rev24a).IntLib \| 785 KB CDS Cadence_WE-CSTLF (rev25a).zip \| 880.9 KB EAG Eagle_WE-CSTLF (rev24a).lbr \| 17 KB KIC KiCad_WE-CSTLF (rev25b).zip \| 209.1 KB CAD-Dateien ZIP 3D 3D_PDF_CSTLF_EI187 (rev1).pdf \| 34.4 KB IGS Download_IGS_CSTLF_EI187 (rev1).igs \| 656 B STP WE-CSTLF_EI187_STP (rev1).STEP \| 1.1 MB Elektrische Modelle ZIP LT LTSpice_WE-CSTLF (rev24a).zip \| 2 KB PSP PSpice_WE-CSTLF (rev24a).zip \| 4.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität6400 mH	Übersetzungsverhältnis1:2000	Nennstrom45 A	Spannung-µSekunde120000 Vµs	Prüfspannung4000 V (AC)	Gleichstromwiderstand 10.27 mΩ	Gleichstromwiderstand 2317 Ω	Länge20.3 mm	Breite16.5 mm	Höhe17 mm
	7492552500	10000 mH, 1:2500, 45 A	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CSTLF (rev24a).IntLib \| 785 KB CDS Cadence_WE-CSTLF (rev25a).zip \| 880.9 KB EAG Eagle_WE-CSTLF (rev24a).lbr \| 17 KB KIC KiCad_WE-CSTLF (rev25b).zip \| 209.1 KB CAD-Dateien ZIP 3D 3D_PDF_CSTLF_EI187 (rev1).pdf \| 34.4 KB IGS Download_IGS_CSTLF_EI187 (rev1).igs \| 656 B STP WE-CSTLF_EI187_STP (rev1).STEP \| 1.1 MB Elektrische Modelle ZIP LT LTSpice_WE-CSTLF (rev24a).zip \| 2 KB PSP PSpice_WE-CSTLF (rev24a).zip \| 4.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität10000 mH	Übersetzungsverhältnis1:2500	Nennstrom45 A	Spannung-µSekunde150000 Vµs	Prüfspannung4000 V (AC)	Gleichstromwiderstand 10.27 mΩ	Gleichstromwiderstand 2468 Ω	Länge20.3 mm	Breite16.5 mm	Höhe17 mm
	7492553000	14400 mH, 1:3000, 45 A	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CSTLF (rev24a).IntLib \| 785 KB CDS Cadence_WE-CSTLF (rev25a).zip \| 880.9 KB EAG Eagle_WE-CSTLF (rev24a).lbr \| 17 KB KIC KiCad_WE-CSTLF (rev25b).zip \| 209.1 KB CAD-Dateien ZIP 3D 3D_PDF_CSTLF_EI187 (rev1).pdf \| 34.4 KB IGS Download_IGS_CSTLF_EI187 (rev1).igs \| 656 B STP WE-CSTLF_EI187_STP (rev1).STEP \| 1.1 MB Elektrische Modelle ZIP LT LTSpice_WE-CSTLF (rev24a).zip \| 2 KB PSP PSpice_WE-CSTLF (rev24a).zip \| 4.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität14400 mH	Übersetzungsverhältnis1:3000	Nennstrom45 A	Spannung-µSekunde180000 Vµs	Prüfspannung4000 V (AC)	Gleichstromwiderstand 10.27 mΩ	Gleichstromwiderstand 2747 Ω	Länge20.3 mm	Breite16.5 mm	Höhe17 mm
