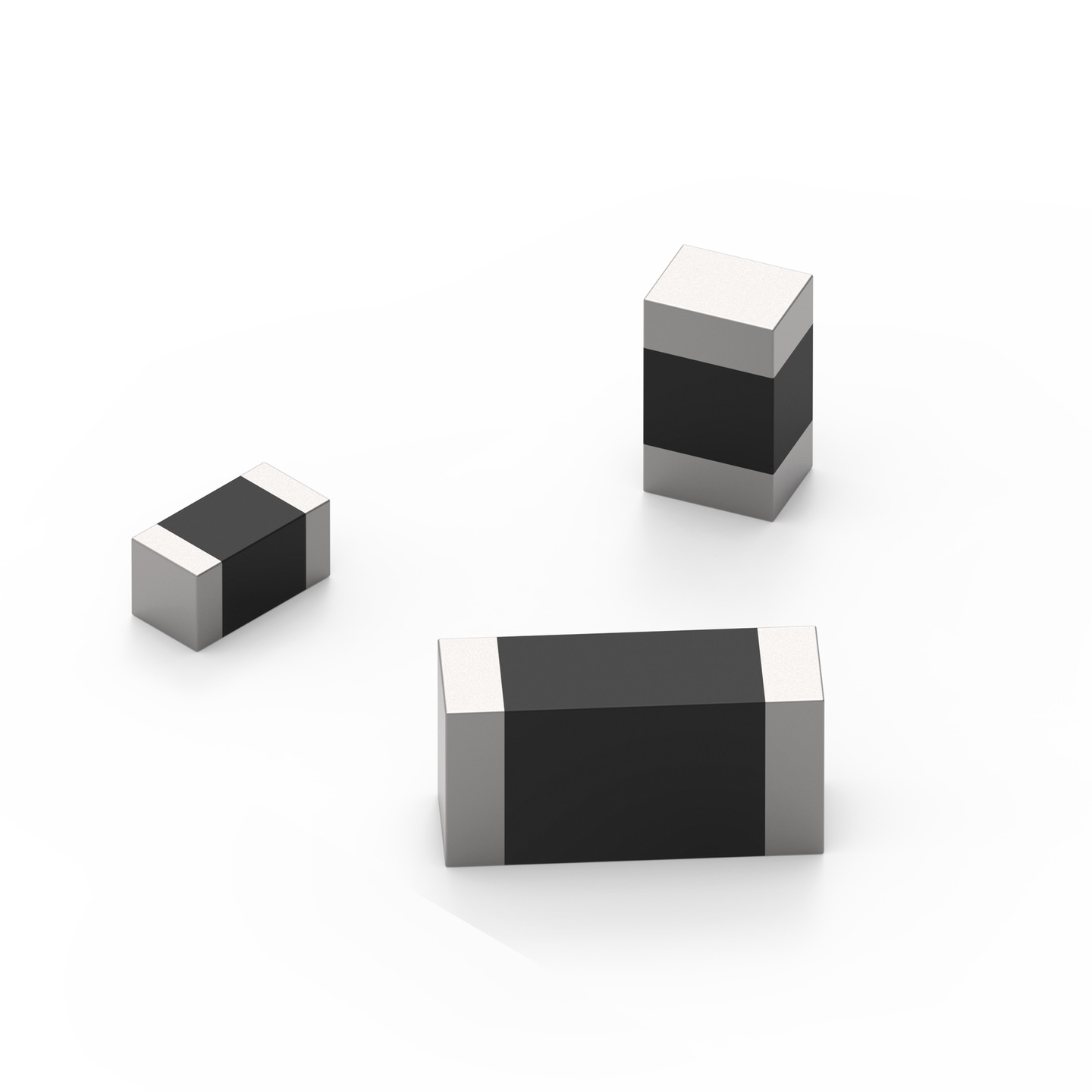

WE-CBA SMT EMI Suppression Ferrite Bead
| Bauform | Maße | L (mm) | B (mm) | H (mm) | Fl (mm) | Montageart | |
|---|---|---|---|---|---|---|---|
0201 | 0.6 | 0.3 | 0.3 | 0.15 | SMT | ||

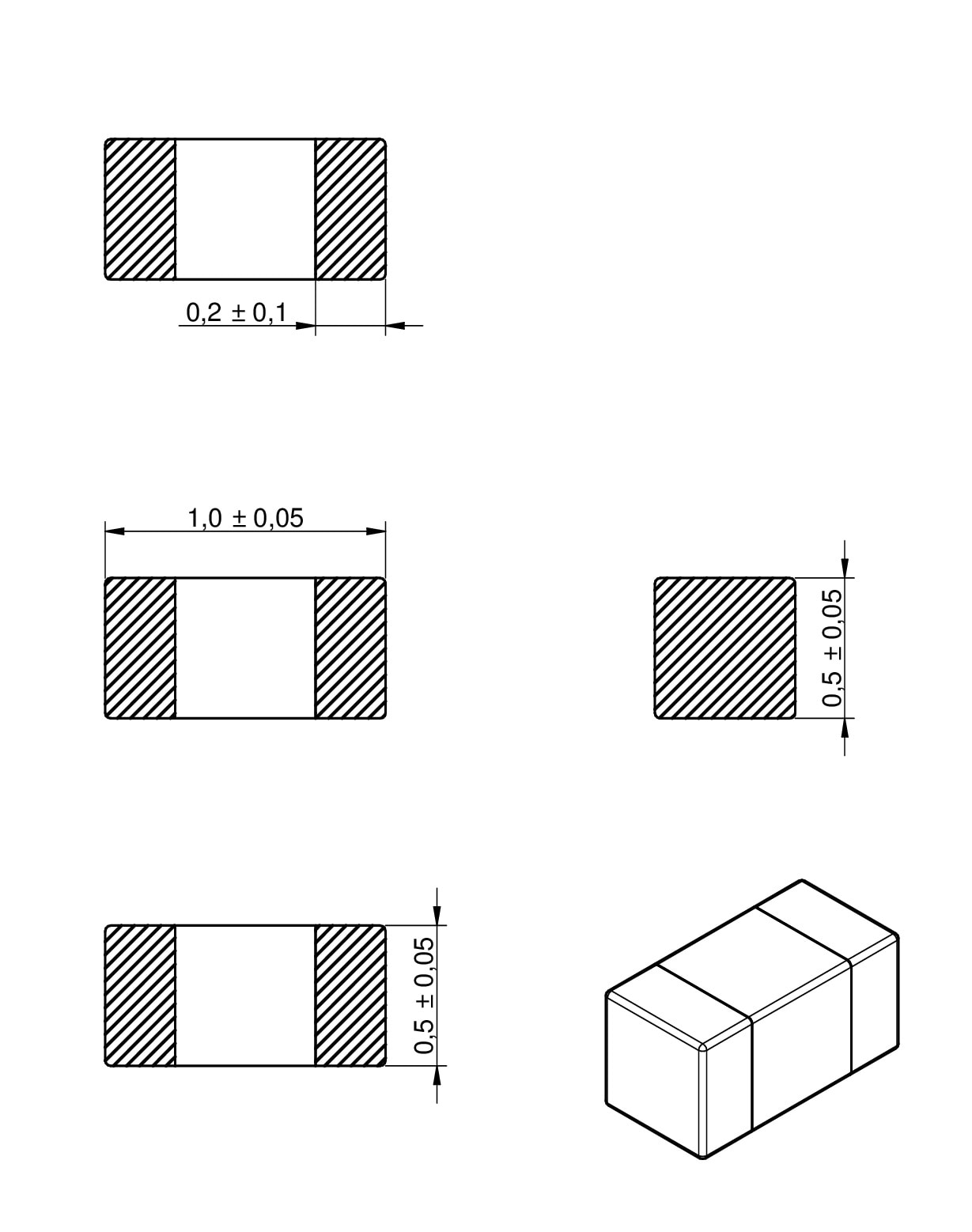

0402 | 1 | 0.5 | 0.5 | 0.25 | SMT | ||

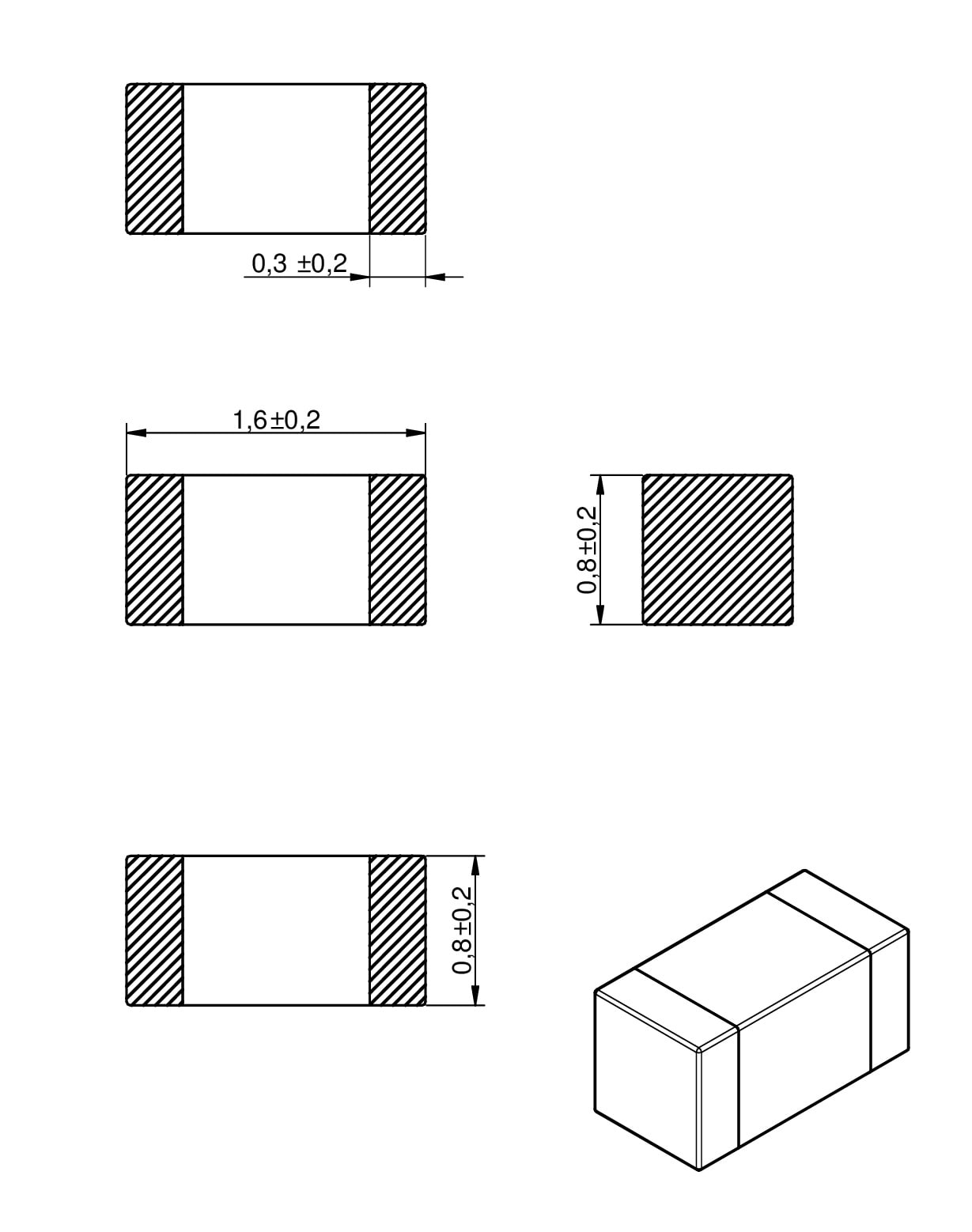

0603 | 1.6 | 0.8 | 0.8 | 0.3 | SMT | ||

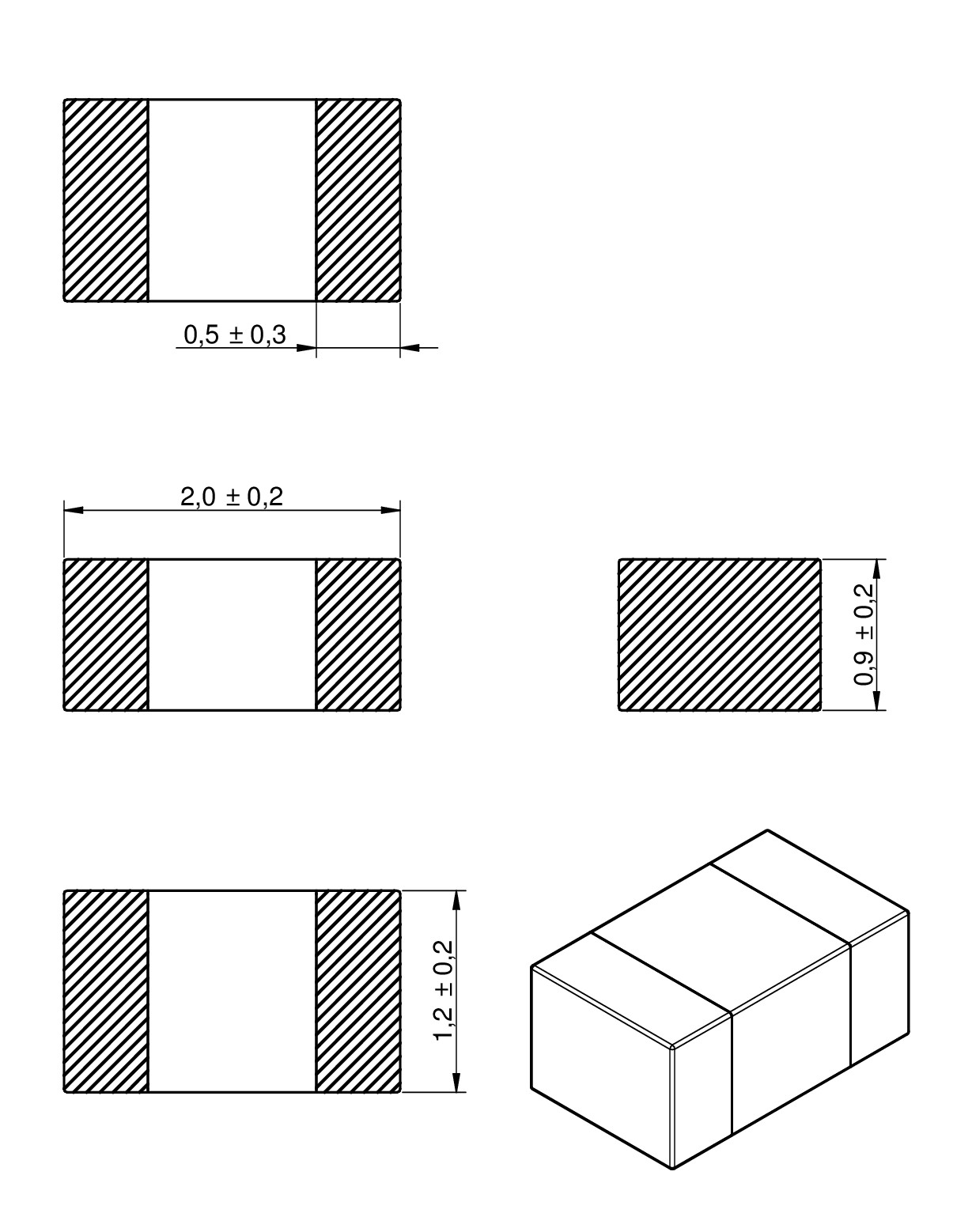

0805 | 2 | 1.2 | 0.9 | 0.5 | SMT | ||

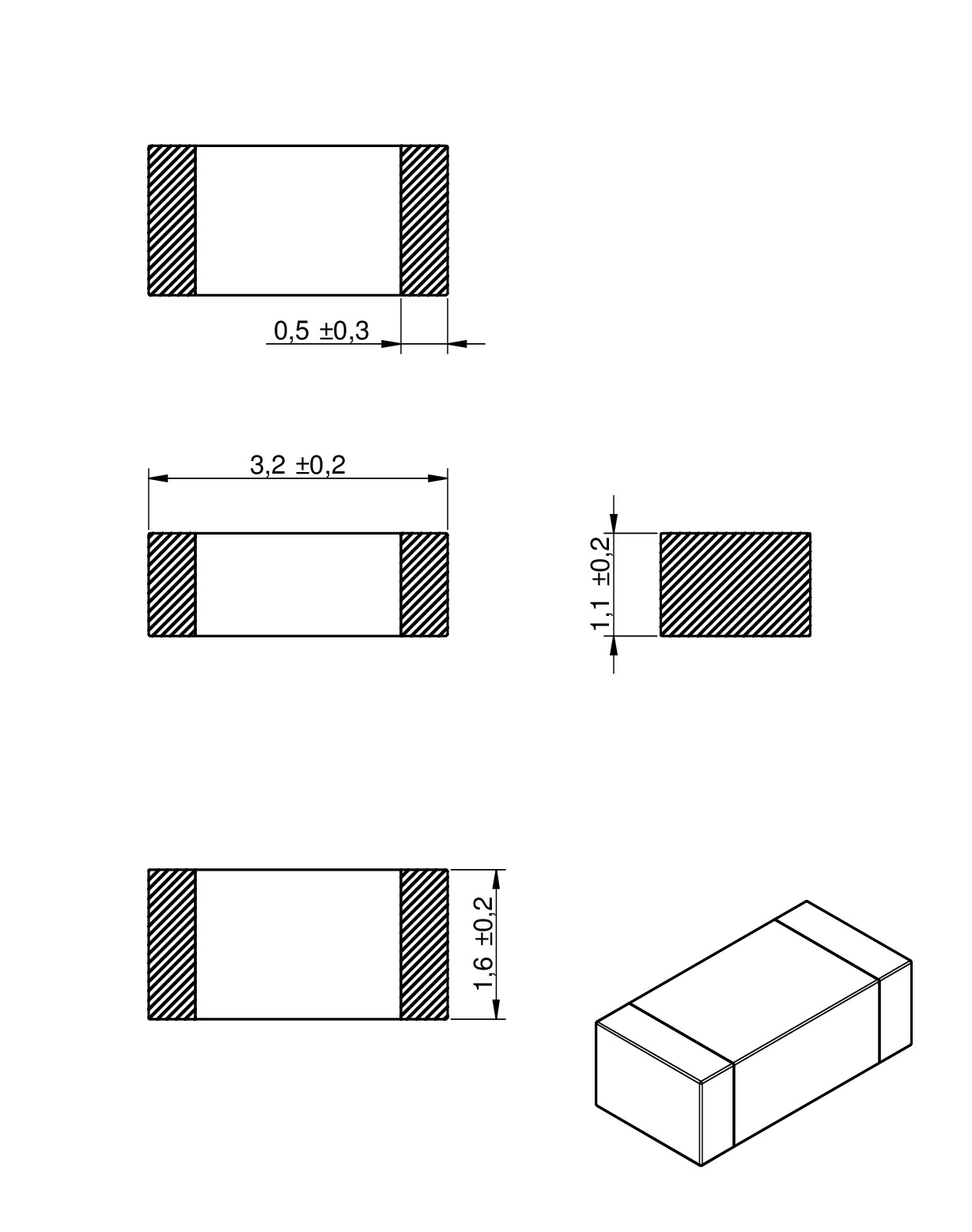

1206 | 3.2 | 1.6 | 1.1 | 0.5 | SMT | ||

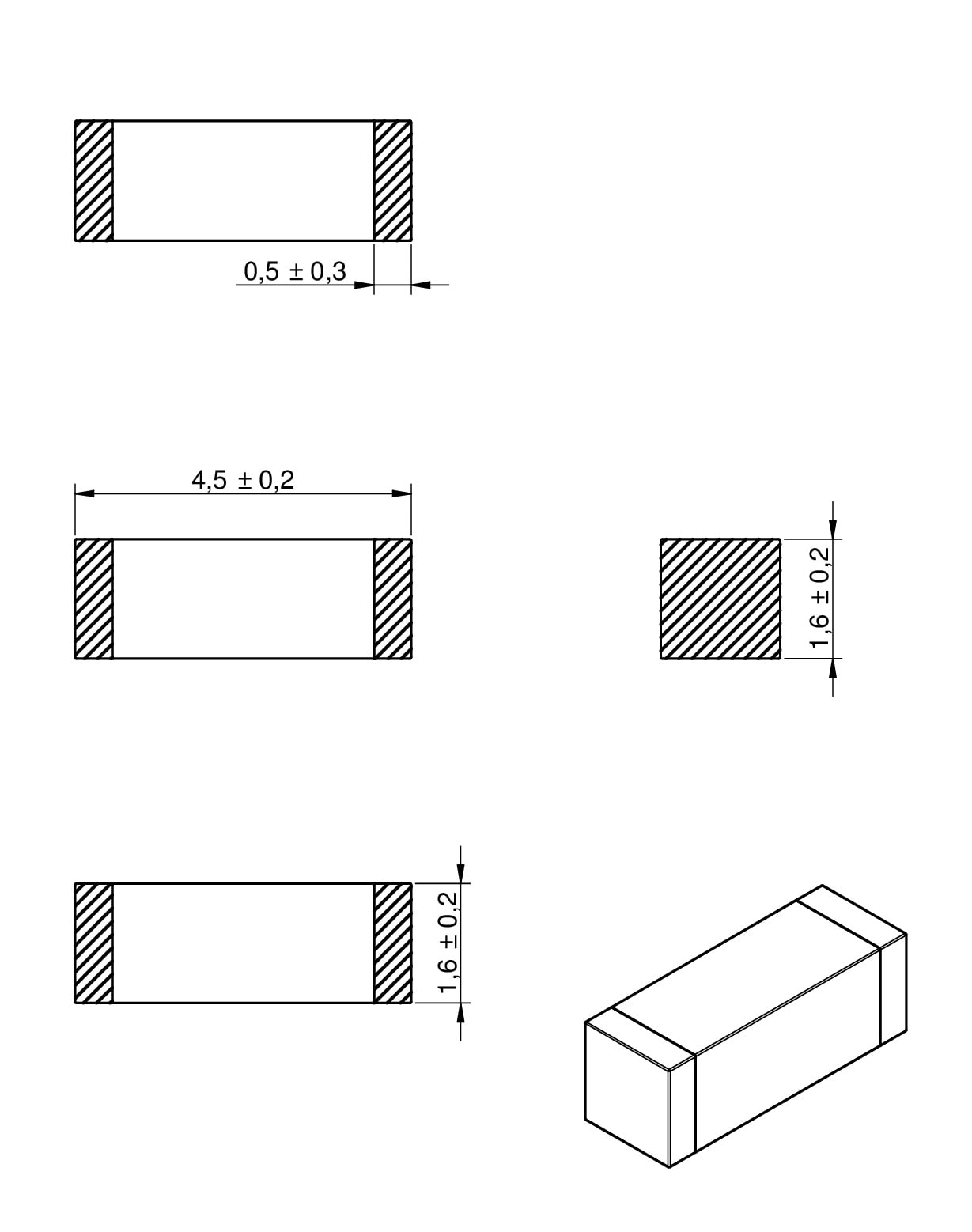

1806 | 4.5 | 1.6 | 1.6 | 0.5 | SMT | ||

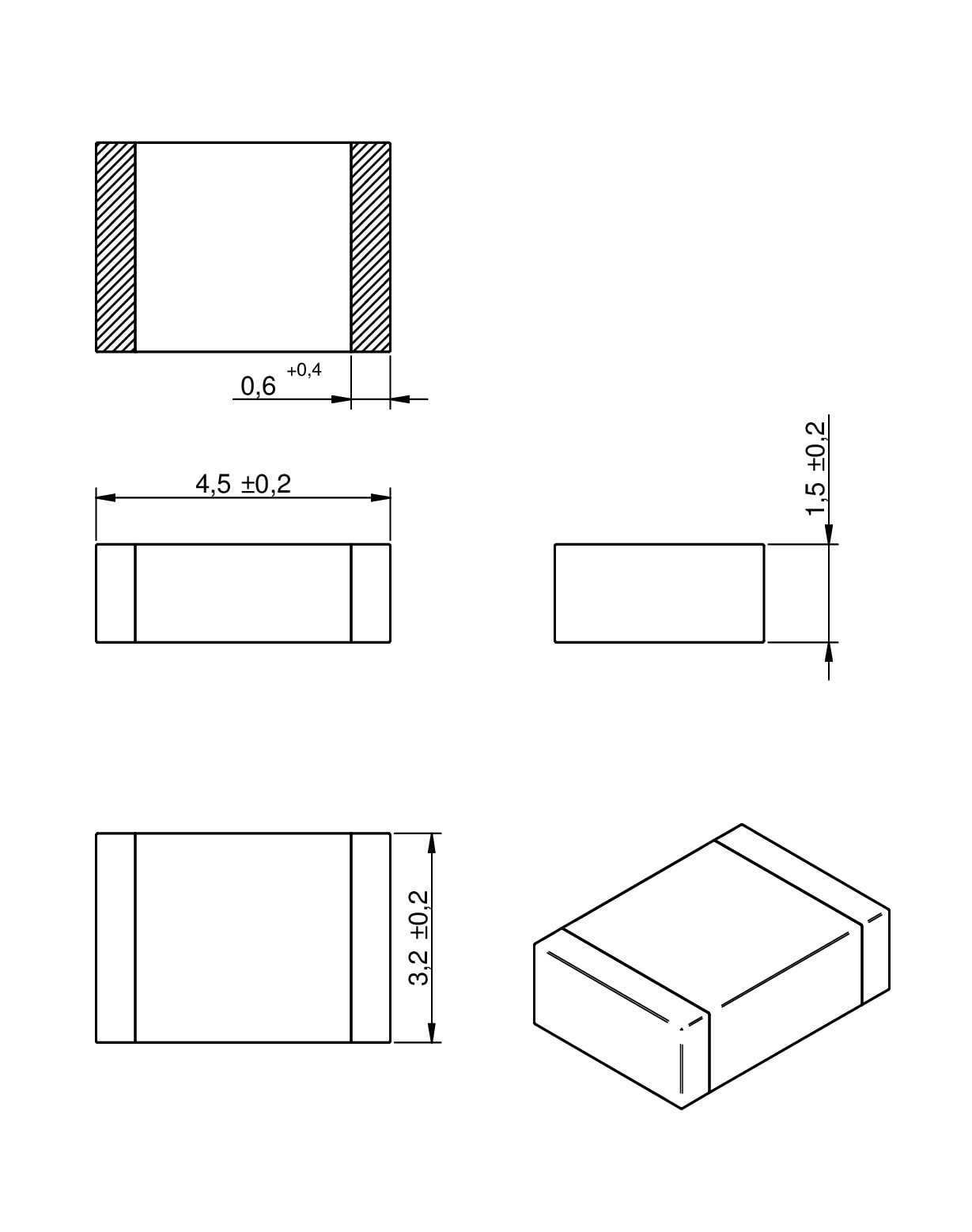

1812 | 4.5 | 3.2 | 1.5 | 0.5 | SMT |
Datenblatt
LTSpice-Dateien
Merkmale
- EMI-Unterdrückung und Rauschunterdrückung
- Sehr hohe Stromtragfähigkeit bis 7.5 A
- In 7 verschiedenen Größen erhältlich
- Sichere Ni-Sn-Elektroden
- Betriebstemperatur:-55 °C bis zu +125 °C
- AEC - Q 200
Anwendung
- Datenleitungsfilter für jede Anwendung im Infotainmentsystem
- Anwendungen zur Geräuschreduzierung bei Antriebssträngen, Karosseriesteuerungen und Multimediasystemen.
- Batterieverwaltungssysteme, DC/DC-Wandler, Audio, usw.
- Entkopplung der Verteilungsspannung
Artikeldaten
Alle
0201
0402
0603
0805
1206
1806
1812
Filtern nach
in anzeigen
Artikel in 7 Produktserien
Alle zurücksetzenArtikel Nr. | Datenblatt | Simulation | Downloads | Status | Z @ 100 MHz(Ω) | Zmax(Ω) | IR(mA) | RDC(Ω) | Typ | Design Kit | Muster |
|---|---|---|---|---|---|---|---|---|---|---|---|
782423100 | 10 Ω, 17 Ω, 1500 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz10 Ω | Maximale Impedanz17 Ω | Nennstrom1500 mA | Gleichstromwiderstand0.03 Ω | TypHochstrom | Design Kit | ||
782219100 | 10 Ω, 12.6 Ω, 650 mA | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz10 Ω | Maximale Impedanz12.6 Ω | Nennstrom650 mA | Gleichstromwiderstand0.055 Ω | TypBreitband | Design Kit – | |||
782853200 | 20 Ω, 35 Ω, 5000 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz20 Ω | Maximale Impedanz35 Ω | Nennstrom5000 mA | Gleichstromwiderstand0.008 Ω | TypHochstrom | Design Kit | ||
782639220 | 22 Ω, 41 Ω, 7500 mA | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz22 Ω | Maximale Impedanz41 Ω | Nennstrom7500 mA | Gleichstromwiderstand0.004 Ω | TypHochstrom | Design Kit – | |||
782853270 | 27 Ω, 45 Ω, 4000 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz27 Ω | Maximale Impedanz45 Ω | Nennstrom4000 mA | Gleichstromwiderstand0.015 Ω | TypHochstrom | Design Kit | ||
782763480 | 48 Ω, 90 Ω, 6000 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz48 Ω | Maximale Impedanz90 Ω | Nennstrom6000 mA | Gleichstromwiderstand0.005 Ω | TypHochstrom | Design Kit – | ||
782963560 | 56 Ω, 90 Ω, 5000 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz56 Ω | Maximale Impedanz90 Ω | Nennstrom5000 mA | Gleichstromwiderstand0.008 Ω | TypHochstrom | Design Kit | ||
782963600 | 60 Ω, 120 Ω, 6000 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz60 Ω | Maximale Impedanz120 Ω | Nennstrom6000 mA | Gleichstromwiderstand0.01 Ω | TypHochstrom | Design Kit – | ||
782963610 | 60 Ω, 120 Ω, 6000 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz60 Ω | Maximale Impedanz120 Ω | Nennstrom6000 mA | Gleichstromwiderstand0.008 Ω | TypHochstrom | Design Kit – | ||
782219600 | 60 Ω, 135 Ω, 400 mA | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz60 Ω | Maximale Impedanz135 Ω | Nennstrom400 mA | Gleichstromwiderstand0.25 Ω | TypBreitband | Design Kit – | |||
782632620 | 62 Ω, 95 Ω, 500 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz62 Ω | Maximale Impedanz95 Ω | Nennstrom500 mA | Gleichstromwiderstand0.15 Ω | TypBreitband | Design Kit | ||
782633620 | 62 Ω, 98 Ω, 2500 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz62 Ω | Maximale Impedanz98 Ω | Nennstrom2500 mA | Gleichstromwiderstand0.04 Ω | TypHochstrom | Design Kit | ||
782853680 | 68 Ω, 110 Ω, 3000 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz68 Ω | Maximale Impedanz110 Ω | Nennstrom3000 mA | Gleichstromwiderstand0.025 Ω | TypHochstrom | Design Kit | ||
782423700 | 70 Ω, 140 Ω, 1000 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz70 Ω | Maximale Impedanz140 Ω | Nennstrom1000 mA | Gleichstromwiderstand0.09 Ω | TypHochstrom | Design Kit | ||
782965700 | 70 Ω, 120 Ω, 6000 mA | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz70 Ω | Maximale Impedanz120 Ω | Nennstrom6000 mA | Gleichstromwiderstand0.008 Ω | TypHochstrom | Design Kit – | |||
782763700 | 70 Ω, 105 Ω, 500 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz70 Ω | Maximale Impedanz105 Ω | Nennstrom500 mA | Gleichstromwiderstand0.15 Ω | TypHochgeschwindigkeit | Design Kit – | ||
782963800 | 80 Ω, 140 Ω, 3000 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz80 Ω | Maximale Impedanz140 Ω | Nennstrom3000 mA | Gleichstromwiderstand0.04 Ω | TypHochstrom | Design Kit – | ||
782763800 | 80 Ω, 160 Ω, 4000 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz80 Ω | Maximale Impedanz160 Ω | Nennstrom4000 mA | Gleichstromwiderstand0.02 Ω | TypHochstrom | Design Kit – | ||
782763820 | 82 Ω, 130 Ω, 3000 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz82 Ω | Maximale Impedanz130 Ω | Nennstrom3000 mA | Gleichstromwiderstand0.025 Ω | TypHochstrom | Design Kit | ||
782963820 | 82 Ω, 110 Ω, 3500 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz82 Ω | Maximale Impedanz110 Ω | Nennstrom3500 mA | Gleichstromwiderstand0.02 Ω | TypHochstrom | Design Kit | ||
782853910 | 91 Ω, 105 Ω, 2000 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz91 Ω | Maximale Impedanz105 Ω | Nennstrom2000 mA | Gleichstromwiderstand0.06 Ω | TypHochstrom | Design Kit | ||
782422101 | 100 Ω, 180 Ω, 500 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz100 Ω | Maximale Impedanz180 Ω | Nennstrom500 mA | Gleichstromwiderstand0.3 Ω | TypBreitband | Design Kit | ||
782631101 | 100 Ω, 610 Ω, 500 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz100 Ω | Maximale Impedanz610 Ω | Nennstrom500 mA | Gleichstromwiderstand0.2 Ω | TypHochgeschwindigkeit | Design Kit | ||
782631111 | 100 Ω, 125 Ω, 500 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz100 Ω | Maximale Impedanz125 Ω | Nennstrom500 mA | Gleichstromwiderstand0.12 Ω | TypBreitband | Design Kit – | ||
782429111 | 110 Ω, 195 Ω, 1200 mA | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz110 Ω | Maximale Impedanz195 Ω | Nennstrom1200 mA | Gleichstromwiderstand0.09 Ω | TypBreitband | Design Kit – | |||
782632121 | 120 Ω, 190 Ω, 500 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz120 Ω | Maximale Impedanz190 Ω | Nennstrom500 mA | Gleichstromwiderstand0.2 Ω | TypBreitband | Design Kit | ||
782853121 | 120 Ω, 180 Ω, 2500 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz120 Ω | Maximale Impedanz180 Ω | Nennstrom2500 mA | Gleichstromwiderstand0.035 Ω | TypHochstrom | Design Kit | ||
782853131 | 120 Ω, 180 Ω, 3000 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz120 Ω | Maximale Impedanz180 Ω | Nennstrom3000 mA | Gleichstromwiderstand0.03 Ω | TypHochstrom | Design Kit – | ||
782631141 | 120 Ω, 180 Ω, 2000 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz120 Ω | Maximale Impedanz180 Ω | Nennstrom2000 mA | Gleichstromwiderstand0.05 Ω | TypHochstrom | Design Kit – | ||
782422121 | 120 Ω, 200 Ω, 500 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz120 Ω | Maximale Impedanz200 Ω | Nennstrom500 mA | Gleichstromwiderstand0.2 Ω | TypBreitband | Design Kit – | ||
782965121 | 120 Ω, 190 Ω, 3000 mA | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz120 Ω | Maximale Impedanz190 Ω | Nennstrom3000 mA | Gleichstromwiderstand0.04 Ω | TypHochstrom | Design Kit – | |||
782631131 | 120 Ω, 200 Ω, 500 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz120 Ω | Maximale Impedanz200 Ω | Nennstrom500 mA | Gleichstromwiderstand0.12 Ω | TypBreitband | Design Kit – | ||
782219121 | 120 Ω, 259 Ω, 250 mA | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz120 Ω | Maximale Impedanz259 Ω | Nennstrom250 mA | Gleichstromwiderstand0.29 Ω | TypBreitband | Design Kit – | |||
782429161 | 160 Ω, 280 Ω, 1000 mA | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz160 Ω | Maximale Impedanz280 Ω | Nennstrom1000 mA | Gleichstromwiderstand0.15 Ω | TypHochstrom | Design Kit – | |||
782632181 | 180 Ω, 280 Ω, 500 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz180 Ω | Maximale Impedanz280 Ω | Nennstrom500 mA | Gleichstromwiderstand0.2 Ω | TypBreitband | Design Kit | ||
782422181 | 180 Ω, 260 Ω, 400 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz180 Ω | Maximale Impedanz260 Ω | Nennstrom400 mA | Gleichstromwiderstand0.3 Ω | TypBreitband | Design Kit – | ||
782422221 | 220 Ω, 330 Ω, 400 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz220 Ω | Maximale Impedanz330 Ω | Nennstrom400 mA | Gleichstromwiderstand0.3 Ω | TypBreitband | Design Kit | ||
782853221 | 220 Ω, 290 Ω, 2000 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz220 Ω | Maximale Impedanz290 Ω | Nennstrom2000 mA | Gleichstromwiderstand0.05 Ω | TypHochstrom | Design Kit | ||
782422231 | 220 Ω, 360 Ω, 300 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz220 Ω | Maximale Impedanz360 Ω | Nennstrom300 mA | Gleichstromwiderstand0.35 Ω | TypBreitband | Design Kit – | ||
782853231 | 220 Ω, 330 Ω, 3000 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz220 Ω | Maximale Impedanz330 Ω | Nennstrom3000 mA | Gleichstromwiderstand0.05 Ω | TypHochstrom | Design Kit – | ||
782422241 | 240 Ω, 290 Ω, 300 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz240 Ω | Maximale Impedanz290 Ω | Nennstrom300 mA | Gleichstromwiderstand0.35 Ω | TypBreitband | Design Kit – | ||
782219241 | 240 Ω, 536 Ω, 300 mA | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz240 Ω | Maximale Impedanz536 Ω | Nennstrom300 mA | Gleichstromwiderstand0.57 Ω | TypBreitband | Design Kit – | |||
782429261 | 260 Ω, 375 Ω, 1000 mA | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz260 Ω | Maximale Impedanz375 Ω | Nennstrom1000 mA | Gleichstromwiderstand0.15 Ω | TypHochstrom | Design Kit – | |||
782762301 | 300 Ω, 360 Ω, 500 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz300 Ω | Maximale Impedanz360 Ω | Nennstrom500 mA | Gleichstromwiderstand0.1 Ω | TypBreitband | Design Kit | ||
782422301 | 300 Ω, 400 Ω, 200 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz300 Ω | Maximale Impedanz400 Ω | Nennstrom200 mA | Gleichstromwiderstand0.7 Ω | TypBreitband | Design Kit – | ||
782853301 | 300 Ω, 350 Ω, 3000 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz300 Ω | Maximale Impedanz350 Ω | Nennstrom3000 mA | Gleichstromwiderstand0.05 Ω | TypHochstrom | Design Kit – | ||
782763301 | 300 Ω, 330 Ω, 3000 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz300 Ω | Maximale Impedanz330 Ω | Nennstrom3000 mA | Gleichstromwiderstand0.06 Ω | TypHochstrom | Design Kit – | ||
782219301 | 300 Ω, 455 Ω, 400 mA | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz300 Ω | Maximale Impedanz455 Ω | Nennstrom400 mA | Gleichstromwiderstand0.61 Ω | TypBreitband | Design Kit – | |||
782853321 | 320 Ω, 370 Ω, 2000 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz320 Ω | Maximale Impedanz370 Ω | Nennstrom2000 mA | Gleichstromwiderstand0.05 Ω | TypHochstrom | Design Kit – | ||
782422331 | 330 Ω, 640 Ω, 300 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz330 Ω | Maximale Impedanz640 Ω | Nennstrom300 mA | Gleichstromwiderstand0.5 Ω | TypBreitband | Design Kit | ||
782631331 | 330 Ω, 690 Ω, 400 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz330 Ω | Maximale Impedanz690 Ω | Nennstrom400 mA | Gleichstromwiderstand0.25 Ω | TypHochgeschwindigkeit | Design Kit | ||
782853331 | 330 Ω, 375 Ω, 3000 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz330 Ω | Maximale Impedanz375 Ω | Nennstrom3000 mA | Gleichstromwiderstand0.05 Ω | TypHochstrom | Design Kit – | ||
782853401 | 400 Ω, 500 Ω, 300 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz400 Ω | Maximale Impedanz500 Ω | Nennstrom300 mA | Gleichstromwiderstand0.3 Ω | TypBreitband | Design Kit – | ||
782429461 | 460 Ω, 1250 Ω, 500 mA | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz460 Ω | Maximale Impedanz1250 Ω | Nennstrom500 mA | Gleichstromwiderstand0.55 Ω | TypHochgeschwindigkeit | Design Kit – | |||
782763501 | 500 Ω, 610 Ω, 2500 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz500 Ω | Maximale Impedanz610 Ω | Nennstrom2500 mA | Gleichstromwiderstand0.06 Ω | TypHochstrom | Design Kit – | ||
782422511 | 510 Ω, 730 Ω, 200 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz510 Ω | Maximale Impedanz730 Ω | Nennstrom200 mA | Gleichstromwiderstand0.8 Ω | TypBreitband | Design Kit | ||
782632511 | 510 Ω, 610 Ω, 300 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz510 Ω | Maximale Impedanz610 Ω | Nennstrom300 mA | Gleichstromwiderstand0.35 Ω | TypBreitband | Design Kit | ||
782853561 | 560 Ω, 600 Ω, 1500 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz560 Ω | Maximale Impedanz600 Ω | Nennstrom1500 mA | Gleichstromwiderstand0.1 Ω | TypHochstrom | Design Kit | ||
782219561 | 560 Ω, 750 Ω, 250 mA | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz560 Ω | Maximale Impedanz750 Ω | Nennstrom250 mA | Gleichstromwiderstand0.75 Ω | TypBreitband | Design Kit – | |||
782422601 | 600 Ω, 800 Ω, 200 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz600 Ω | Maximale Impedanz800 Ω | Nennstrom200 mA | Gleichstromwiderstand0.8 Ω | TypBreitband | Design Kit | ||
782633601 | 600 Ω, 660 Ω, 1000 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz600 Ω | Maximale Impedanz660 Ω | Nennstrom1000 mA | Gleichstromwiderstand0.2 Ω | TypHochstrom | Design Kit | ||
782853601 | 600 Ω, 700 Ω, 500 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz600 Ω | Maximale Impedanz700 Ω | Nennstrom500 mA | Gleichstromwiderstand0.3 Ω | TypBreitband | Design Kit – | ||
782853611 | 600 Ω, 700 Ω, 2000 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz600 Ω | Maximale Impedanz700 Ω | Nennstrom2000 mA | Gleichstromwiderstand0.11 Ω | TypHochstrom | Design Kit – | ||
782965601 | 600 Ω, 900 Ω, 3000 mA | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz600 Ω | Maximale Impedanz900 Ω | Nennstrom3000 mA | Gleichstromwiderstand0.04 Ω | TypHochstrom | Design Kit – | |||
782422611 | 600 Ω, 900 Ω, 300 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz600 Ω | Maximale Impedanz900 Ω | Nennstrom300 mA | Gleichstromwiderstand0.6 Ω | TypBreitband | Design Kit – | ||
782763601 | 600 Ω, 650 Ω, 2500 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz600 Ω | Maximale Impedanz650 Ω | Nennstrom2500 mA | Gleichstromwiderstand0.048 Ω | TypHochstrom | Design Kit – | ||
782429601 | 600 Ω, 720 Ω, 850 mA | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz600 Ω | Maximale Impedanz720 Ω | Nennstrom850 mA | Gleichstromwiderstand0.25 Ω | TypBreitband | Design Kit – | |||
782639601 | 600 Ω, 634 Ω, 1500 mA | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz600 Ω | Maximale Impedanz634 Ω | Nennstrom1500 mA | Gleichstromwiderstand0.1 Ω | TypHochstrom | Design Kit – | |||
782763621 | 620 Ω, 620 Ω, 1500 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz620 Ω | Maximale Impedanz620 Ω | Nennstrom1500 mA | Gleichstromwiderstand0.1 Ω | TypHochstrom | Design Kit | ||
782853701 | 700 Ω, 730 Ω, 1500 mA | Downloads9 Dateien | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz700 Ω | Maximale Impedanz730 Ω | Nennstrom1500 mA | Gleichstromwiderstand0.1 Ω | TypHochstrom | Design Kit – | ||
782965781 | 780 Ω, 1300 Ω, 3000 mA | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz780 Ω | Maximale Impedanz1300 Ω | Nennstrom3000 mA | Gleichstromwiderstand0.04 Ω | TypHochstrom | Design Kit – | |||
782963851 | 850 Ω, 1250 Ω, 1500 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz850 Ω | Maximale Impedanz1250 Ω | Nennstrom1500 mA | Gleichstromwiderstand0.1 Ω | TypHochstrom | Design Kit – | ||
782422102 | 1000 Ω, 1200 Ω, 200 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz1000 Ω | Maximale Impedanz1200 Ω | Nennstrom200 mA | Gleichstromwiderstand1 Ω | TypBreitband | Design Kit | ||
782632102 | 1000 Ω, 1100 Ω, 800 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz1000 Ω | Maximale Impedanz1100 Ω | Nennstrom800 mA | Gleichstromwiderstand0.5 Ω | TypBreitband | Design Kit | ||
782851102 | 1000 Ω, 1100 Ω, 300 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz1000 Ω | Maximale Impedanz1100 Ω | Nennstrom300 mA | Gleichstromwiderstand0.35 Ω | TypHochgeschwindigkeit | Design Kit | ||
782763102 | 1000 Ω, 1200 Ω, 1000 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz1000 Ω | Maximale Impedanz1200 Ω | Nennstrom1000 mA | Gleichstromwiderstand0.3 Ω | TypHochstrom | Design Kit | ||
782963201 | 1000 Ω, 1020 Ω, 1500 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz1000 Ω | Maximale Impedanz1020 Ω | Nennstrom1500 mA | Gleichstromwiderstand0.09 Ω | TypHochstrom | Design Kit – | ||
782853102 | 1000 Ω, 1000 Ω, 1000 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz1000 Ω | Maximale Impedanz1000 Ω | Nennstrom1000 mA | Gleichstromwiderstand0.3 Ω | TypHochstrom | Design Kit – | ||
782429102 | 1000 Ω, 1157 Ω, 480 mA | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz1000 Ω | Maximale Impedanz1157 Ω | Nennstrom480 mA | Gleichstromwiderstand0.48 Ω | TypBreitband | Design Kit – | |||
782853112 | 1100 Ω, 1400 Ω, 800 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz1100 Ω | Maximale Impedanz1400 Ω | Nennstrom800 mA | Gleichstromwiderstand0.3 Ω | TypHochstrom | Design Kit | ||
782853152 | 1500 Ω, 1800 Ω, 700 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz1500 Ω | Maximale Impedanz1800 Ω | Nennstrom700 mA | Gleichstromwiderstand0.35 Ω | TypHochstrom | Design Kit | ||
782853162 | 1500 Ω, 1800 Ω, 1000 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz1500 Ω | Maximale Impedanz1800 Ω | Nennstrom1000 mA | Gleichstromwiderstand0.3 Ω | TypHochstrom | Design Kit – | ||
782429152 | 1500 Ω, 1533 Ω, 500 mA | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz1500 Ω | Maximale Impedanz1533 Ω | Nennstrom500 mA | Gleichstromwiderstand0.5 Ω | TypBreitband | Design Kit – | |||
782631182 | 1800 Ω, 2300 Ω, 100 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz1800 Ω | Maximale Impedanz2300 Ω | Nennstrom100 mA | Gleichstromwiderstand0.75 Ω | TypHochgeschwindigkeit | Design Kit | ||
782429182 | 1800 Ω, 2700 Ω, 210 mA | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz1800 Ω | Maximale Impedanz2700 Ω | Nennstrom210 mA | Gleichstromwiderstand2.1 Ω | TypHochfrequenz | Design Kit – | |||
782851212 | 2000 Ω, 2000 Ω, 400 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz2000 Ω | Maximale Impedanz2000 Ω | Nennstrom400 mA | Gleichstromwiderstand0.42 Ω | TypHochgeschwindigkeit | Design Kit – | ||
782851202 | 2200 Ω, 2200 Ω, 200 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz2200 Ω | Maximale Impedanz2200 Ω | Nennstrom200 mA | Gleichstromwiderstand0.45 Ω | TypHochgeschwindigkeit | Design Kit | ||
782631222 | 2200 Ω, 2250 Ω, 150 mA | Downloads10 Dateien RF & Microwave SimulationsmodelleAlle 10 Dateien als ZIP herunterladen | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Impedanz @ 100 MHz2200 Ω | Maximale Impedanz2250 Ω | Nennstrom150 mA | Gleichstromwiderstand0.8 Ω | TypHochgeschwindigkeit | Design Kit – |

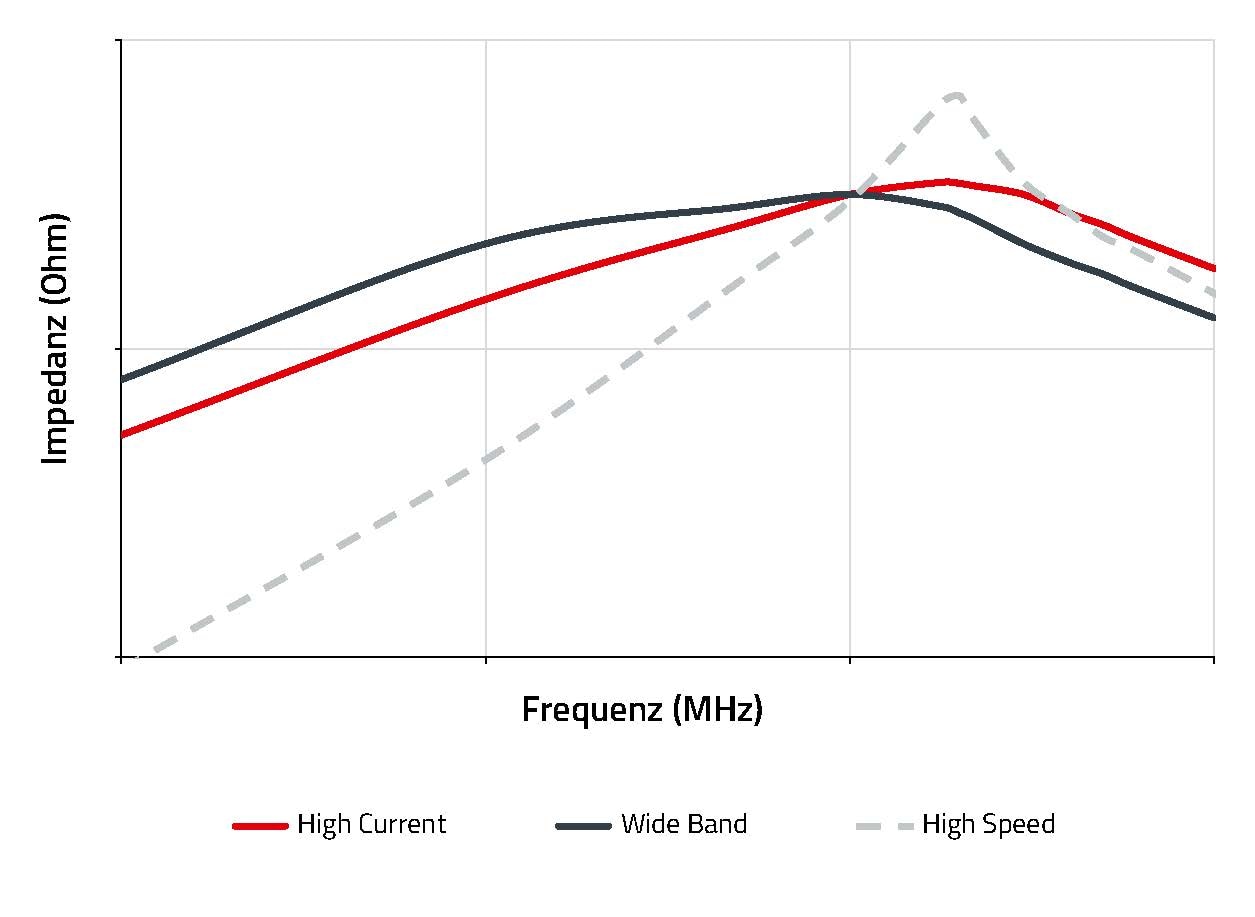

Charakterisierung
Charakterisierung
High Current Ferrite sind für einen hohen Nennstrom ausgelegt, der sich auf 40 K Eigenerwärmung bezieht.
Anwendungen: Stromversorgungen, DC/DC-Wandler, Batteriemanagementsystems, Antriebsstränge
High Speed Ferrite haben eine geringere Impedanz in niedrigeren Frequenzbereichen. Daher haben sie nur eine geringe Dämpfung auf Signale und konzentrieren sich auf eine bestimmte Störfrequenz.
Anwendungen: USB, LVDS, Infotainmentsystems
Wide Band Ferrite weisen bereits im Niederfrequenzbereich eine hohe Impedanz auf. Daher sind sie breitbandig über das gesamte Spektrum.
Anwendungen: Steuersignale, DC/DC-Wandler, Infotainmentsystems, Karosseriesteuergeräte
Bauteilauswahl mit
REDEXPERT
Der schnellste Weg zum passenden Bauteil
Bauteilauswahl mit
REDEXPERT
Der schnellste Weg zum passenden Bauteil
REDEXPERT, die Online-Plattform für die einfache Bauteilauswahl und Performance-Simulation basiert auf gemessenen Werten und Bauteilmodellen für akkurateste Informationen.
Registrierte Nutzer profitieren zusätzlich von folgenden Vorteilen:
- Vergleich von bis zu 16 Produkten
- Hinzufügen von bis zu 5 Markern
- Vergleichen von Dämpfungen und Impedanzen in der Artikeltabelle und filtern nach dem höchsten Wert
- Voller Zugriff auf alle Diagramme, die im .pdf, .png und .svg Format heruntergeladen werden können
Die perfekte Lösung für jede Anwendung
Die perfekte Lösung für jede Anwendung

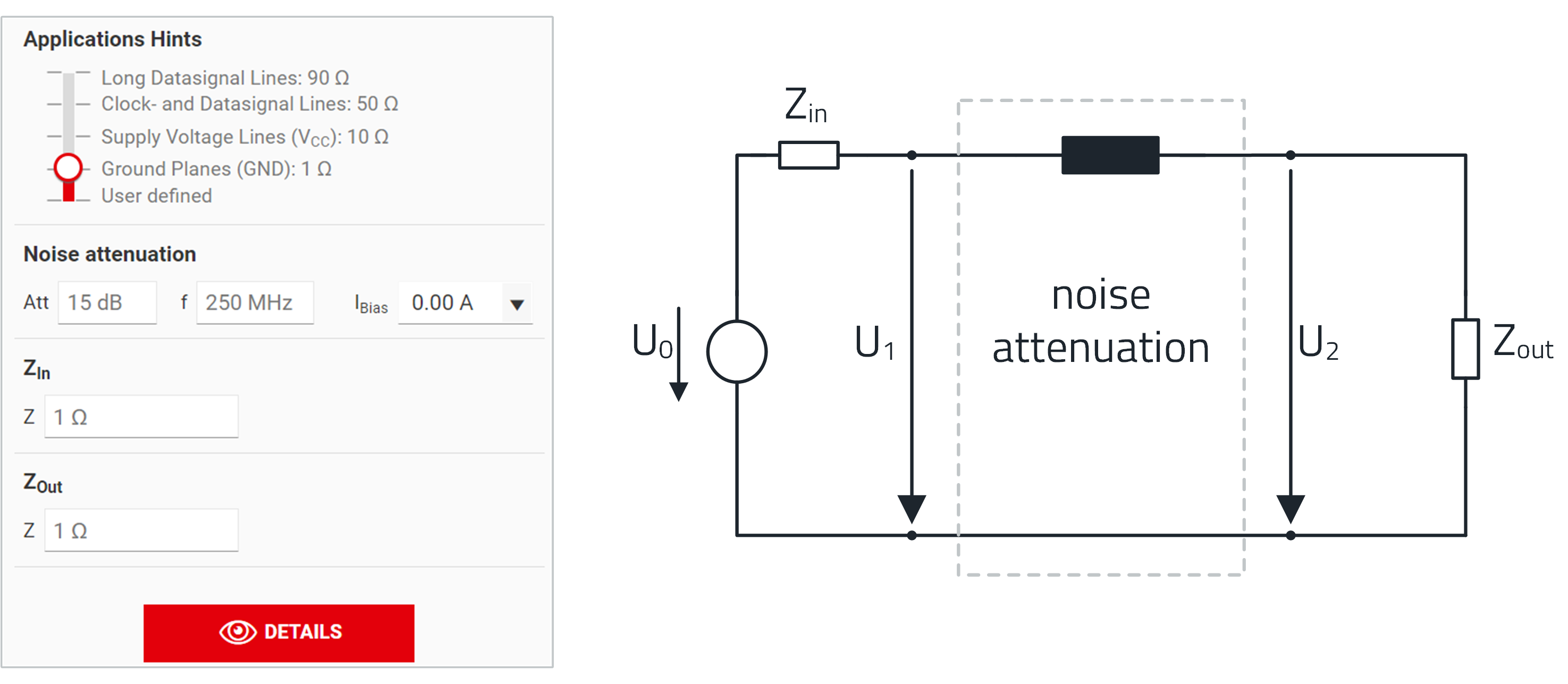

Geben Sie Ihre gewünschte Dämpfung, Frequenz und Systemimpedanzen ein und REDEXPERT schlägt Ihnen geeignete Ferrite vor. Je nach angegebenem System wird die Impedanz über der Frequenz angezeigt.
