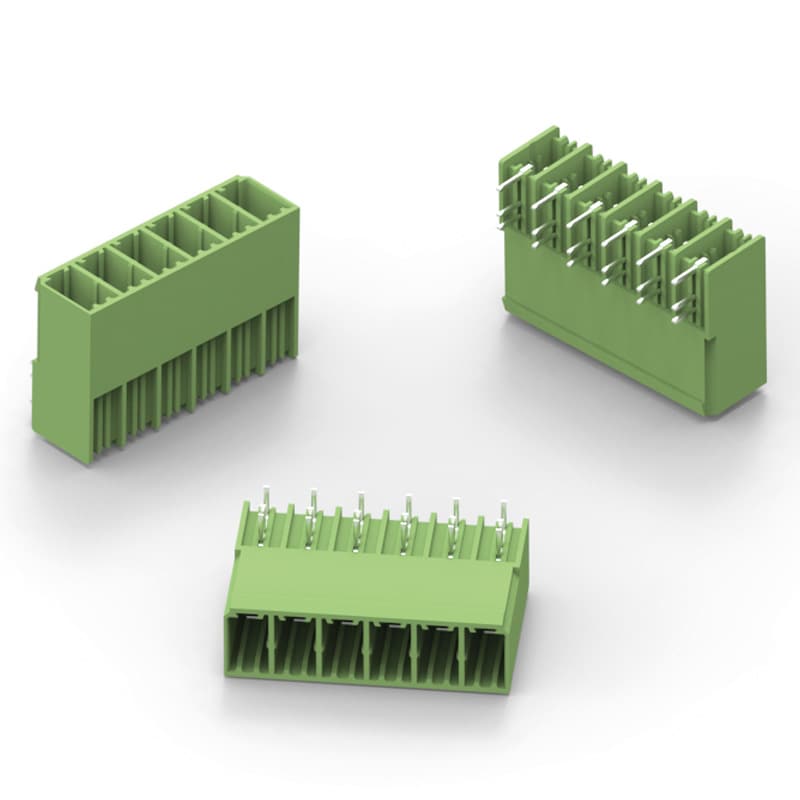

WR-TBL Series 3754 - PCB Header 7.62mm pitch - Upsidedown Horizontal cable entry - THT

General Information
Betriebstemperatur	-30 °C up to +160 °C
Raster	7.62 mm

Material Properties
Isolationsmaterial	PA66
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Grün
Pin Material	Kupferlegierung
Pinbeschichtung	Zinn über Nickel

Electrical Properties
I_R	41 A
I_R[cULus]	41 A
Arbeitsspannung	300 V (AC)
Arbeitsspannung [cULus]	300 V (AC)
Spannungsfestigkeit	1600 V (AC)
Kontaktwiderstand	5 mΩ

Certification
cULus Zulassung	ul62368
Glow Wire Approval	Conform [IEC 60335-1]

Application Notes

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Muster
691375460002	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB ALT Altium_WR-TBL_Pluggable Connector (rev25b).IntLib \| 108.3 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Pluggable Connector (rev25a).lbr \| 4.2 MB CAD-Dateien ZIP 3D Downloads_3D_ConTBL3_691375460002 (rev1).pdf \| 323.2 KB IGS Downloads_IGS_ConTBL3_691375460002 (rev1).igs \| 6 MB STP Downloads_STP_ConTBL3_691375460002 (rev1).stp \| 1.5 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	PCB Header	PCB	Nein	Horizontal
691375460003	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB ALT Altium_WR-TBL_Pluggable Connector (rev25b).IntLib \| 108.3 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Pluggable Connector (rev25a).lbr \| 4.2 MB CAD-Dateien ZIP 3D Downloads_3D_ConTBL3_691375460003 (rev1).pdf \| 323.4 KB IGS Downloads_IGS_ConTBL3_691375460003 (rev1).igs \| 6 MB STP Downloads_STP_ConTBL3_691375460003 (rev1).stp \| 1.5 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	PCB Header	PCB	Nein	Horizontal
691375460004	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB ALT Altium_WR-TBL_Pluggable Connector (rev25b).IntLib \| 108.3 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Pluggable Connector (rev25a).lbr \| 4.2 MB CAD-Dateien ZIP 3D Downloads_3D_ConTBL3_691375460004 (rev1).pdf \| 323.6 KB IGS Downloads_IGS_ConTBL3_691375460004 (rev1).igs \| 6 MB STP Downloads_STP_ConTBL3_691375460004 (rev1).stp \| 1.5 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	PCB Header	PCB	Nein	Horizontal
691375460005	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB ALT Altium_WR-TBL_Pluggable Connector (rev25b).IntLib \| 108.3 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Pluggable Connector (rev25a).lbr \| 4.2 MB CAD-Dateien ZIP 3D Downloads_3D_ConTBL3_691375460005 (rev1).pdf \| 323.8 KB IGS Downloads_IGS_ConTBL3_691375460005 (rev1).igs \| 6 MB STP Downloads_STP_ConTBL3_691375460005 (rev1).stp \| 1.5 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	PCB Header	PCB	Nein	Horizontal
691375460006	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB ALT Altium_WR-TBL_Pluggable Connector (rev25b).IntLib \| 108.3 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Pluggable Connector (rev25a).lbr \| 4.2 MB CAD-Dateien ZIP 3D Downloads_3D_ConTBL3_691375460006 (rev1).pdf \| 324 KB IGS Downloads_IGS_ConTBL3_691375460006 (rev1).igs \| 6 MB STP Downloads_STP_ConTBL3_691375460006 (rev1).stp \| 1.5 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	PCB Header	PCB	Nein	Horizontal

Artikel Nr.	Datenblatt
691375460002	SPEC
691375460003	SPEC
691375460004	SPEC
691375460005	SPEC
691375460006	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Muster

Gegenstecker

WR-TBL Adhesive Marker Card Horizontally Printed

WR-TBL Series 3764 - Plug with Rising Cage Clamp 7.62mm pitch - Vertical cable entry - Cable
