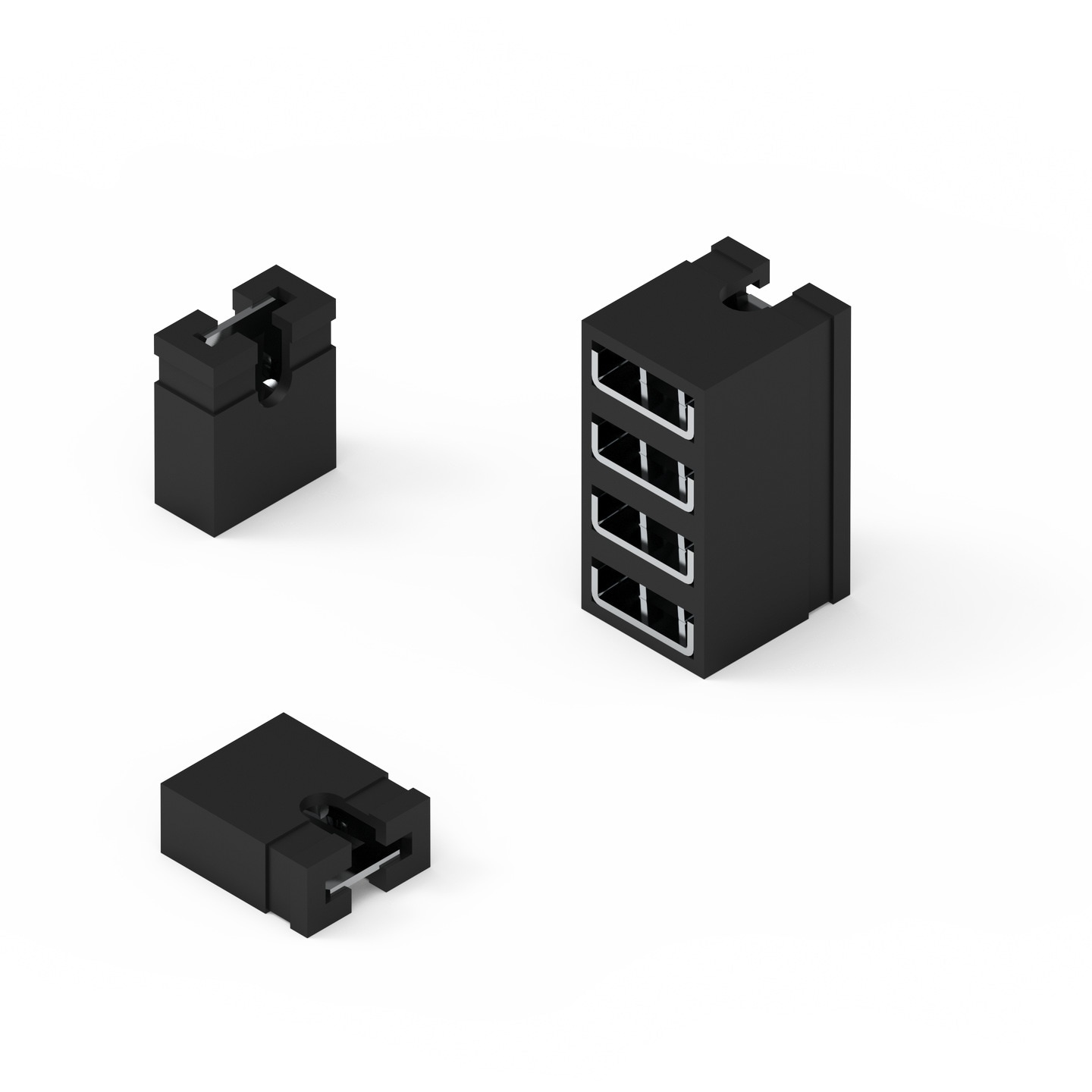

WR-PHD 2.54 mm Multi-Jumper Jumper with Test Point

Merkmale

Referenzdesigns

RD006 3 W Dual-output isolated auxiliary supply for communication interfaces and measurement systems

Article Properties
Pins	1 pcs; 2 pcs; 3 pcs; 4 pcs; 6 pcs; 8 pcs

Material Properties
Isolationsmaterial	PBT
Isolation Brennbarkeitsklasse	UL94 V-0
Kontaktmaterial	Kupferlegierung
Kontaktbeschichtung	Gold
Kontakttyp	Stamped

General Information
Betriebstemperatur	-40 °C up to +125 °C
Einhaltung	RoHS
Raster	2.54 mm
Haltbarkeit	25 Mating cycles
Gender	Jumper

Electrical Properties
I_{R 1}	3 A
Spannungsfestigkeit	500 V (AC)
Kontaktwiderstand	20 mΩ
R_ISO	1000 MΩ

Certification
UL-Zulassung	E323964

Packaging Properties
Verpackung	Beutel

Artikeldaten

	Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Farbe	Gender	I_R (A)	Verpackung	Design Kit	Muster
	60900213621	SPEC	3 Dateien CAD-Dateien ZIP 3D 60900213621_1 (rev1).pdf \| 74.9 KB IGS 60900213621 (rev1).igs \| 965.4 KB STP 60900213621 (rev1).stp \| 324.6 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1	Blau	Jumper	3	Beutel	613001
	60900213421	SPEC	3 Dateien CAD-Dateien ZIP 3D 60900213421_1 (rev1).pdf \| 74.6 KB IGS 60900213421 (rev1).igs \| 968.8 KB STP 60900213421 (rev1).stp \| 324.6 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1	Schwarz	Jumper	3	Beutel	613001
	60900213521	SPEC	3 Dateien CAD-Dateien ZIP 3D 60900213521_1 (rev1).pdf \| 74.9 KB IGS 60900213521 (rev1).igs \| 965.4 KB STP 60900213521 (rev1).stp \| 324.6 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1	Rot	Jumper	3	Beutel	613001
	60910213421	SPEC	3 Dateien CAD-Dateien ZIP 3D 60910213421_1 (rev1).pdf \| 82.5 KB IGS 60910213421 (rev1).igs \| 1.1 MB STP 60910213421 (rev1).stp \| 366.8 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	Schwarz	Jumper	3	Beutel	613001
	60910313421	SPEC	3 Dateien CAD-Dateien ZIP 3D 60910313421_1 (rev1).pdf \| 89.1 KB IGS 60910313421 (rev1).igs \| 1.2 MB STP 60910313421 (rev1).stp \| 405.2 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	Schwarz	Jumper	3	Beutel	–
	60910413421	SPEC	3 Dateien CAD-Dateien ZIP 3D 60910413421_1 (rev1).pdf \| 95 KB IGS 60910413421 (rev1).igs \| 1.3 MB STP 60910413421 (rev1).stp \| 443.4 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	Schwarz	Jumper	3	Beutel	–
	60910613421	SPEC	3 Dateien CAD-Dateien ZIP 3D 60910613421_1 (rev1).pdf \| 109.1 KB IGS 60910613421 (rev1).igs \| 1.5 MB STP 60910613421 (rev1).stp \| 519.5 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	Schwarz	Jumper	3	Beutel	–
	60910813421	SPEC	3 Dateien CAD-Dateien ZIP 3D 60910813421_1 (rev1).pdf \| 120.7 KB IGS 60910813421 (rev1).igs \| 1.7 MB STP 60910813421 (rev1).stp \| 596 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	Schwarz	Jumper	3	Beutel	613001
