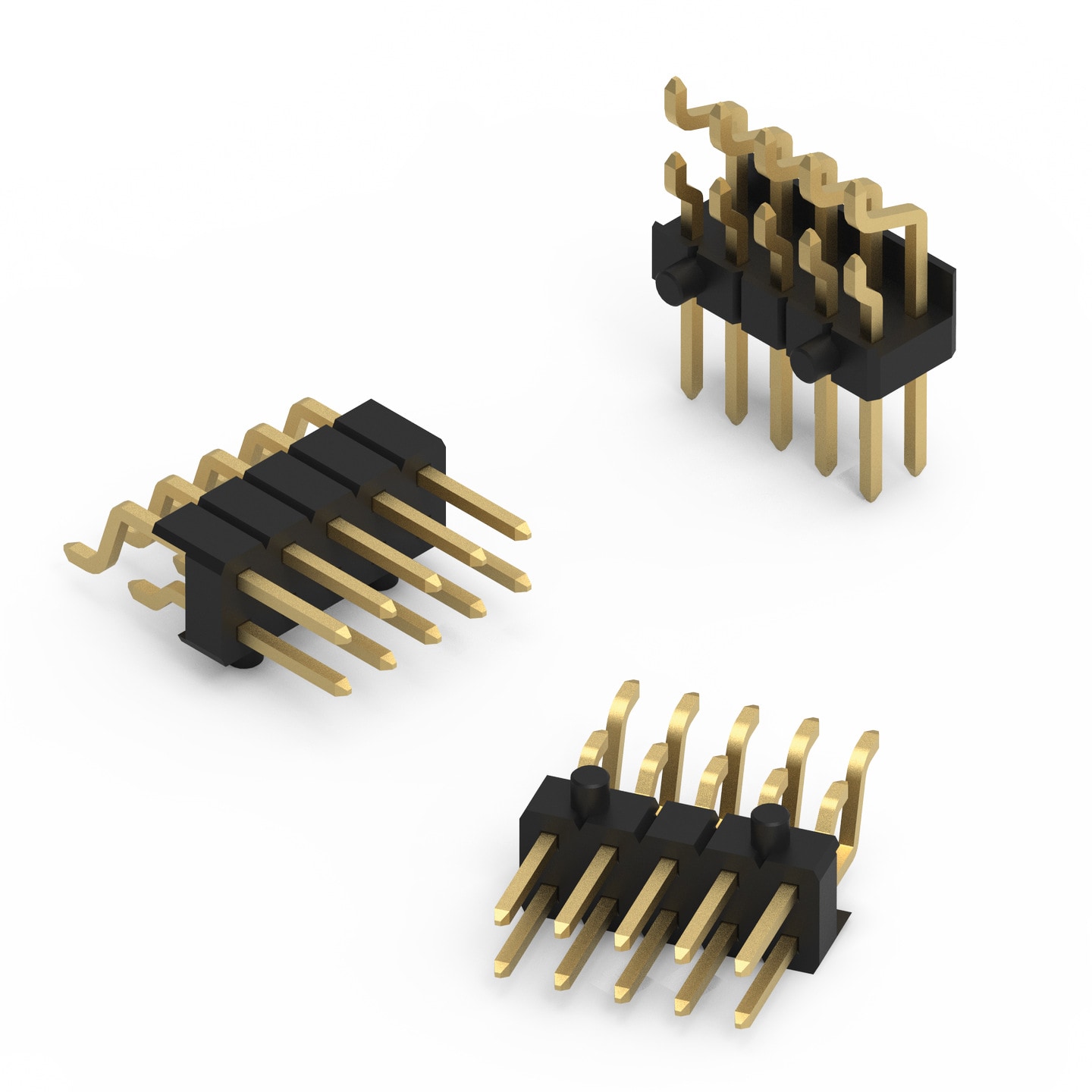

WR-PHD 2.54 mm SMT Pin Header Double Row Right Angled

Merkmale

Referenzdesigns

RD006 3 W Dual-output isolated auxiliary supply for communication interfaces and measurement systems

Article Properties
Pins	6 pcs; 8 pcs; 10 pcs; 12 pcs; 14 pcs; 16 pcs; 20 pcs; 22 pcs; 24 pcs; 26 pcs

Material Properties
Isolationsmaterial	PA9T
Isolation Brennbarkeitsklasse	UL94 V-0
Kontaktmaterial	Kupferlegierung
Kontaktbeschichtung	Gold
Kontakttyp	Stamped

General Information
Betriebstemperatur	-40 °C up to +105 °C
Raster	2.54 mm
Haltbarkeit	25 Mating cycles
Reihen	Dual
Gender	Pin Header
Typ	Angled

Electrical Properties
Spannungsfestigkeit	600 V (AC)
Kontaktwiderstand	20 mΩ
R_ISO	1000 MΩ

Certification
UL-Zulassung	E323964

Packaging Properties
Verpackung	Tape and Reel

Artikeldaten

	Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Reihen	Gender	Typ	I_R (A)	Verpackung	Design Kit	Muster
	610106249121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_610106249121 (rev1).pdf \| 68.9 KB IGS Download_IGES_610106249121 (rev1).iges \| 952.9 KB STP 610106249121 (rev1).stp \| 361.2 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	Dual	Pin Header	Angled	3	Tape and Reel	613001
	610108249121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_610108249121 (rev1).pdf \| 75.5 KB IGS Download_IGES_610108249121 (rev1).iges \| 1.1 MB STP 610108249121 (rev1).stp \| 435.3 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	Dual	Pin Header	Angled	3	Tape and Reel	–
	610110249121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_610110249121 (rev1).pdf \| 85.4 KB IGS Download_IGES_610110249121 (rev1).iges \| 1.3 MB STP 610110249121 (rev1).stp \| 509.3 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	Dual	Pin Header	Angled	3	Tape and Reel	612690 613001
	610112249121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_610112249121 (rev1).pdf \| 89.8 KB IGS Download_IGES_610112249121 (rev1).iges \| 1.5 MB STP 610112249121 (rev1).stp \| 583.6 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	12	Dual	Pin Header	Angled	3	Tape and Reel	–
	610114249121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_610114249121 (rev1).pdf \| 102.2 KB IGS Download_IGES_610114249121 (rev1).iges \| 1.7 MB STP 610114249121 (rev1).stp \| 660.2 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	14	Dual	Pin Header	Angled	3	Tape and Reel	–
	610116249121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_610116249121 (rev1).pdf \| 107.6 KB IGS Download_IGES_610116249121 (rev1).iges \| 1.9 MB STP 610116249121 (rev1).stp \| 736.8 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	16	Dual	Pin Header	Angled	3	Tape and Reel	613001
	610120249121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_610120249121 (rev1).pdf \| 126.7 KB IGS Download_IGES_610120249121 (rev1).iges \| 2.2 MB STP 610120249121 (rev1).stp \| 890.7 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	20	Dual	Pin Header	Angled	3	Tape and Reel	–
	610122249121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_610122249121 (rev1).pdf \| 131.7 KB IGS Download_IGES_610122249121 (rev1).iges \| 2.4 MB STP 610122249121 (rev1).stp \| 968.1 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	22	Dual	Pin Header	Angled	3	Tape and Reel	–
	610124249121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_610124249121 (rev1).pdf \| 140.8 KB IGS Download_IGES_610124249121 (rev1).iges \| 2.6 MB STP 610124249121 (rev1).stp \| 1 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	24	Dual	Pin Header	Angled	3	Tape and Reel	–
	610126249121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_610126249121 (rev1).pdf \| 155.7 KB IGS Download_IGES_610126249121 (rev1).iges \| 2.8 MB STP 610126249121 (rev1).stp \| 1.1 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	26	Dual	Pin Header	Angled	3	Tape and Reel	–

	Artikel Nr.	Datenblatt
	610106249121	SPEC
	610108249121	SPEC
	610110249121	SPEC
	610112249121	SPEC
	610114249121	SPEC
	610116249121	SPEC
	610120249121	SPEC
	610122249121	SPEC
	610124249121	SPEC
	610126249121	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Reihen	Gender	Typ	I_R (A)	Verpackung	Design Kit	Muster

Gegenstecker

WR-PHD 2.54 mm Dual Socket Header

WR-PHD 2.54 mm Angled Dual Socket Header

WR-PHD 2.54 mm Dual Socket Header Bottom Entry

WR-PHD 2.54 mm Dual Socket Header Bottom Entry Large

WR-PHD 2.54 mm SMT Dual Socket Header Bottom Entry

WR-PHD 2.54 mm SMT Socket Header

WR-PHD 2.54 mm PCB Socket Header - SMT Type - Double Row - Right Angle

WR-PHD 2.54 mm Multi-Jumper Jumper with Test Point

WR-PHD 2.54 mm Jumper with Test Point & Pullback

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Connector Solutions

Design Kit WR-PHD Pin & Socket Header
