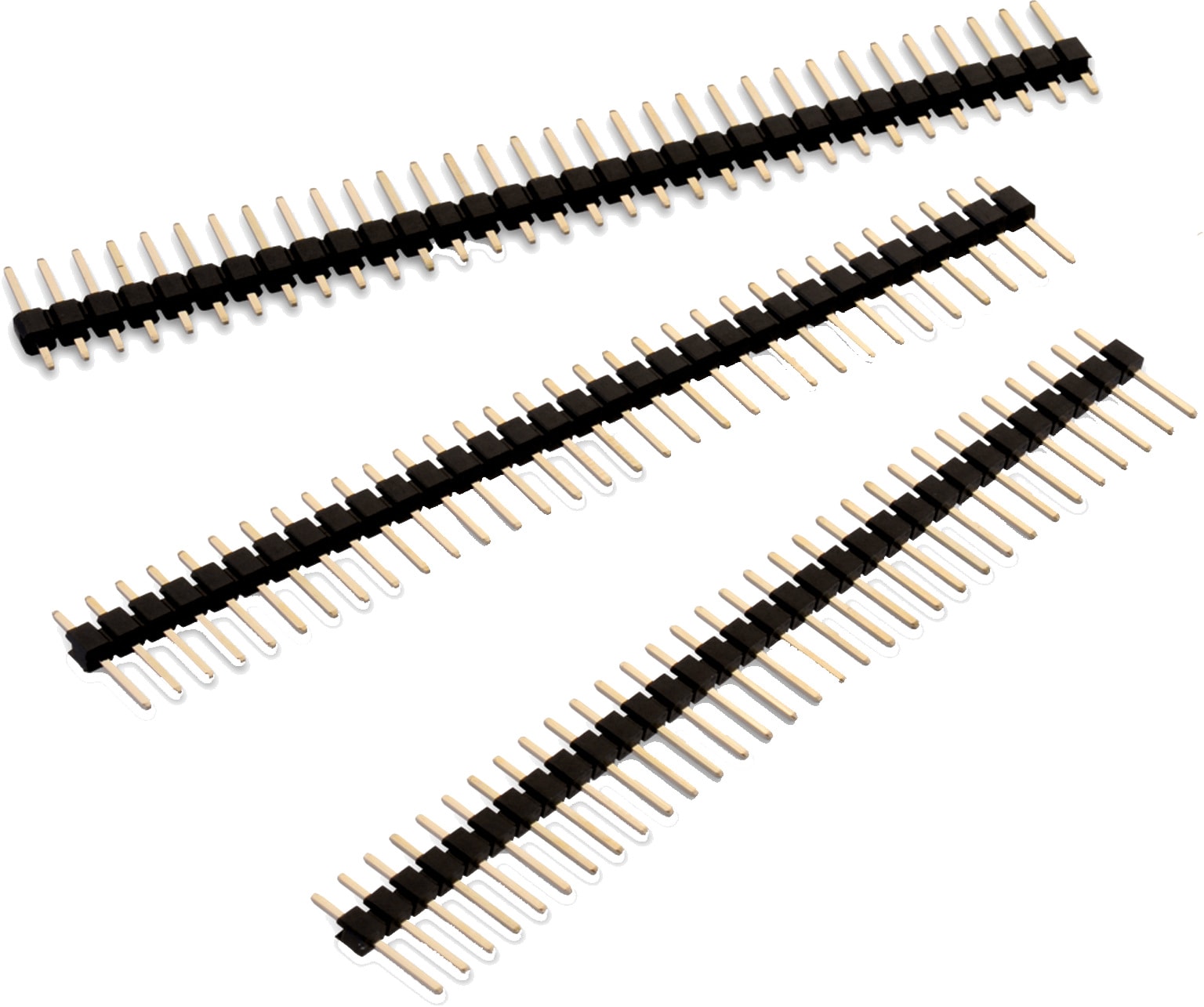

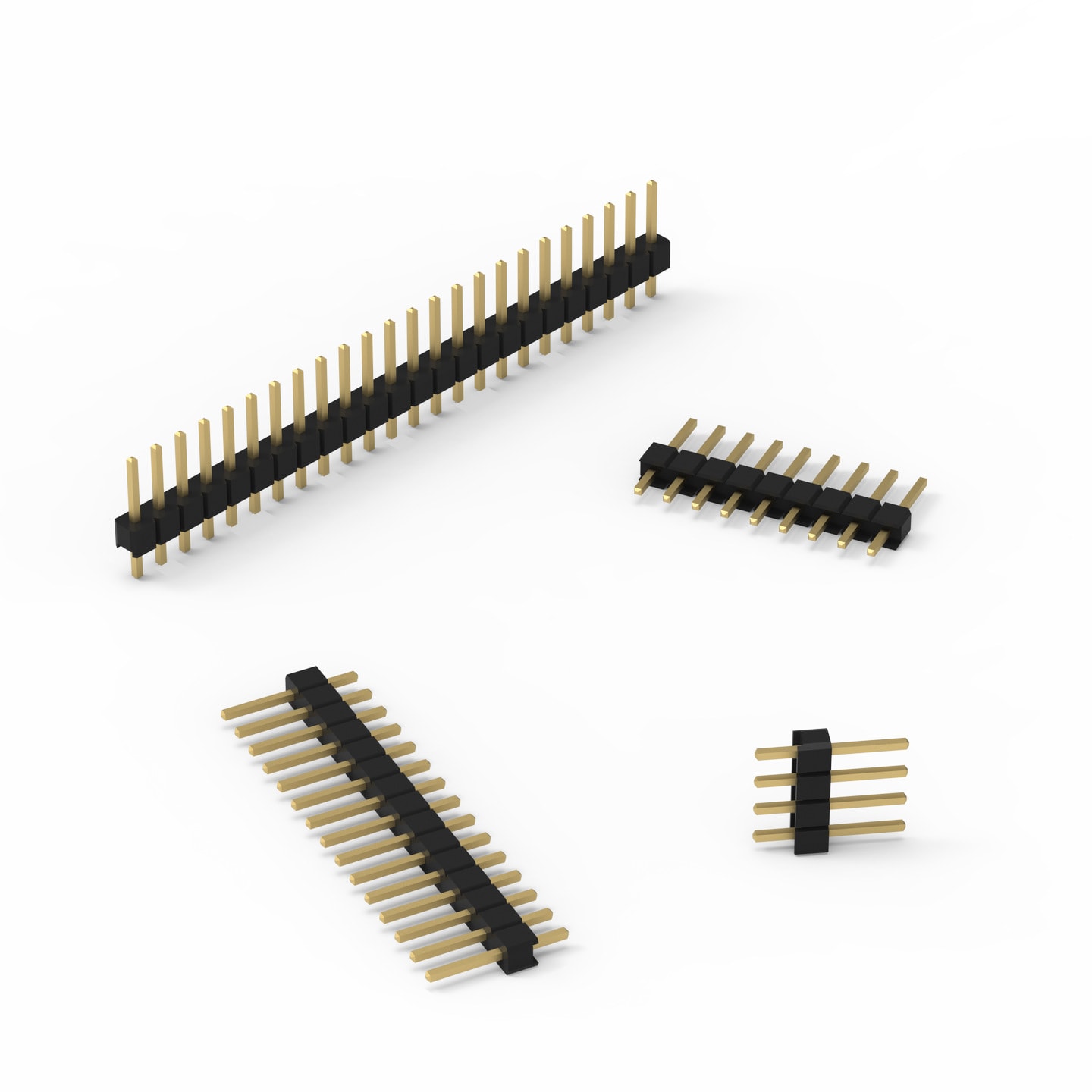

WR-PHD 2.54 mm THT Pin Header

Merkmale

Referenzdesigns

RD006 3 W Dual-output isolated auxiliary supply for communication interfaces and measurement systems

Article Properties
Pins	1 pcs; 2 pcs; 3 pcs; 4 pcs; 5 pcs; 6 pcs; 7 pcs; 8 pcs; 9 pcs; 10 pcs; 12 pcs; 13 pcs; 14 pcs; 15 pcs; 16 pcs; 18 pcs; 20 pcs; 22 pcs; 24 pcs; 25 pcs; 32 pcs; 36 pcs; 40 pcs

Material Properties
Isolationsmaterial	PA6T; PBT
Isolation Brennbarkeitsklasse	UL94 V-0
Kontaktmaterial	Kupferlegierung
Kontaktbeschichtung	Gold
Kontakttyp	Stamped

General Information
Betriebstemperatur	-40 °C up to +105 °C
Raster	2.54 mm
Haltbarkeit	25 Mating cycles
Reihen	Single
Gender	Pin Header
Typ	Gerade

Electrical Properties
Spannungsfestigkeit	500 V (AC)
Kontaktwiderstand	20 mΩ
R_ISO	1000 MΩ

Certification
UL-Zulassung	E323964

Packaging Properties
Verpackung	Beutel

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Reihen	Gender	Typ	I_R (A)	Verpackung	Design Kit
61300111121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61300111121 (rev1).pdf \| 17.3 KB IGS Download_IGES_61300111121 (rev1).iges \| 168.5 KB STP Download_STP_61300111121 (rev1).stp \| 42.2 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1	Single	Pin Header	Gerade	3	Beutel	–
61300211121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61300211121 (rev1).pdf \| 21.6 KB IGS Download_IGES_61300211121 (rev1).iges \| 257.6 KB STP Download_STP_61300211121 (rev1).stp \| 63.3 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	Single	Pin Header	Gerade	3	Beutel	–
61300311121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61300311121 (rev1).pdf \| 25.9 KB IGS Download_IGES_61300311121 (rev1).iges \| 345.8 KB STP Download_STP_61300311121 (rev1).stp \| 83.8 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	Single	Pin Header	Gerade	3	Beutel	–
61300411121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61300411121 (rev1).pdf \| 30 KB IGS Download_IGES_61300411121 (rev1).iges \| 435.9 KB STP Download_STP_61300411121 (rev1).stp \| 104.9 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	Single	Pin Header	Gerade	3	Beutel	–
61300511121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61300511121 (rev1).pdf \| 35.4 KB IGS Download_IGES_61300511121 (rev1).iges \| 524.2 KB STP Download_STP_61300511121 (rev1).stp \| 125 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	Single	Pin Header	Gerade	3	Beutel	–
61300611121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61300611121 (rev1).pdf \| 40.4 KB IGS Download_IGES_61300611121 (rev1).iges \| 613.3 KB STP Download_STP_61300611121 (rev1).stp \| 146.3 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	Single	Pin Header	Gerade	3	Beutel	–
61300711121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61300711121 (rev1).pdf \| 44.8 KB IGS 61300711121 (rev1).iges \| 698.9 KB STP 61300711121 (rev1).stp \| 167.1 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	7	Single	Pin Header	Gerade	3	Beutel	–
61300811121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61300811121 (rev1).pdf \| 49.3 KB IGS 61300811121 (rev1).iges \| 792.6 KB STP 61300811121 (rev1).stp \| 189.8 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	Single	Pin Header	Gerade	3	Beutel	613001
61300911121	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 21.07.2025 SPEC Datenblatt gültig ab 22.07.2025 PCN PCN Dokument	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61300911121 (rev1).pdf \| 53.7 KB IGS Download_IGES_61300911121 (rev1).iges \| 882.2 KB STP Download_STP_61300911121 (rev1).stp \| 209.4 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	9	Single	Pin Header	Gerade	3	Beutel	–
61301011121	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 21.07.2025 SPEC Datenblatt gültig ab 22.07.2025 PCN PCN Dokument	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61301011121 (rev1).pdf \| 58.2 KB IGS Download_IGES_61301011121 (rev1).iges \| 973.3 KB STP Download_STP_61301011121 (rev1).stp \| 230.9 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	Single	Pin Header	Gerade	3	Beutel	613001
61301211121	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 21.07.2025 SPEC Datenblatt gültig ab 22.07.2025 PCN PCN Dokument	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61301211121 (rev1).pdf \| 67.2 KB IGS Download_IGES_61301211121 (rev1).iges \| 1.1 MB STP Download_STP_61301211121 (rev1).stp \| 274.1 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	12	Single	Pin Header	Gerade	3	Beutel	–
61301311121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61301311121 (rev1).pdf \| 71.7 KB IGS 61301311121 (rev1).iges \| 1.2 MB STP 61301311121 (rev1).stp \| 295.1 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	13	Single	Pin Header	Gerade	3	Beutel	–
61301411121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61301411121 (rev1).pdf \| 76.2 KB IGS 61301411121 (rev1).iges \| 1.3 MB STP 61301411121 (rev1).stp \| 316.2 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	14	Single	Pin Header	Gerade	3	Beutel	–
61301511121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61301511121 (rev1).pdf \| 80.7 KB IGS Download_IGES_61301511121 (rev1).iges \| 1.4 MB STP Download_STP_61301511121 (rev1).stp \| 335.1 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	15	Single	Pin Header	Gerade	3	Beutel	–
61301611121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61301611121 (rev1).pdf \| 85.2 KB IGS 61301611121 (rev1).iges \| 1.5 MB STP 61301611121 (rev1).stp \| 360.2 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	16	Single	Pin Header	Gerade	3	Beutel	–
61301811121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61301811121 (rev1).pdf \| 94.2 KB IGS 61301811121 (rev1).iges \| 1.7 MB STP 61301811121 (rev1).stp \| 399.5 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	18	Single	Pin Header	Gerade	3	Beutel	–
61302011121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61302011121 (rev1).pdf \| 103.2 KB IGS 61302011121 (rev1).iges \| 1.8 MB STP 61302011121 (rev1).stp \| 443.2 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	20	Single	Pin Header	Gerade	3	Beutel	613001
61302211121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61302211121 (rev1).pdf \| 112.4 KB IGS 61302211121 (rev1).iges \| 2 MB STP 61302211121 (rev1).stp \| 487.4 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	22	Single	Pin Header	Gerade	3	Beutel	–
61302411121	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 21.07.2025 SPEC Datenblatt gültig ab 22.07.2025 PCN PCN Dokument	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61302411121 (rev1).pdf \| 121.5 KB IGS 61302411121 (rev1).iges \| 2.2 MB STP 61302411121 (rev1).stp \| 531.2 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	24	Single	Pin Header	Gerade	3	Beutel	–
61302511121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61302511121 (rev1).pdf \| 126.1 KB IGS Download_IGES_61302511121 (rev1).iges \| 2.3 MB STP Download_STP_61302511121 (rev1).stp \| 549.8 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	25	Single	Pin Header	Gerade	3	Beutel	–
61303211121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61303211121 (rev1).pdf \| 158.2 KB IGS 61303211121 (rev1).iges \| 3 MB STP 61303211121 (rev1).stp \| 720 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	32	Single	Pin Header	Gerade	3	Beutel	–
61303611121	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 21.07.2025 SPEC Datenblatt gültig ab 22.07.2025 PCN PCN Dokument	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61303611121 (rev1).pdf \| 176.7 KB IGS Download_IGES_61303611121 (rev1).iges \| 3.3 MB STP Download_STP_61303611121 (rev1).stp \| 810.7 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	36	Single	Pin Header	Gerade	3	Beutel	–
61304011121	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 21.07.2025 SPEC Datenblatt gültig ab 22.07.2025 PCN PCN Dokument	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61304011121 (rev1).pdf \| 194.9 KB IGS Download_IGES_61304011121 (rev1).iges \| 3.7 MB STP Download_STP_61304011121 (rev1).stp \| 900.1 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	40	Single	Pin Header	Gerade	3	Beutel	–

	Artikel Nr.	Datenblatt
	61300111121	SPEC
	61300211121	SPEC
	61300311121	SPEC
	61300411121	SPEC
	61300511121	SPEC
	61300611121	SPEC
	61300711121	SPEC
	61300811121	SPEC
	61300911121	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 21.07.2025 SPEC Datenblatt gültig ab 22.07.2025 PCN PCN Dokument
	61301011121	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 21.07.2025 SPEC Datenblatt gültig ab 22.07.2025 PCN PCN Dokument
	61301211121	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 21.07.2025 SPEC Datenblatt gültig ab 22.07.2025 PCN PCN Dokument
	61301311121	SPEC
	61301411121	SPEC
	61301511121	SPEC
	61301611121	SPEC
	61301811121	SPEC
	61302011121	SPEC
	61302211121	SPEC
	61302411121	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 21.07.2025 SPEC Datenblatt gültig ab 22.07.2025 PCN PCN Dokument
	61302511121	SPEC
	61303211121	SPEC
	61303611121	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 21.07.2025 SPEC Datenblatt gültig ab 22.07.2025 PCN PCN Dokument
	61304011121	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 21.07.2025 SPEC Datenblatt gültig ab 22.07.2025 PCN PCN Dokument
