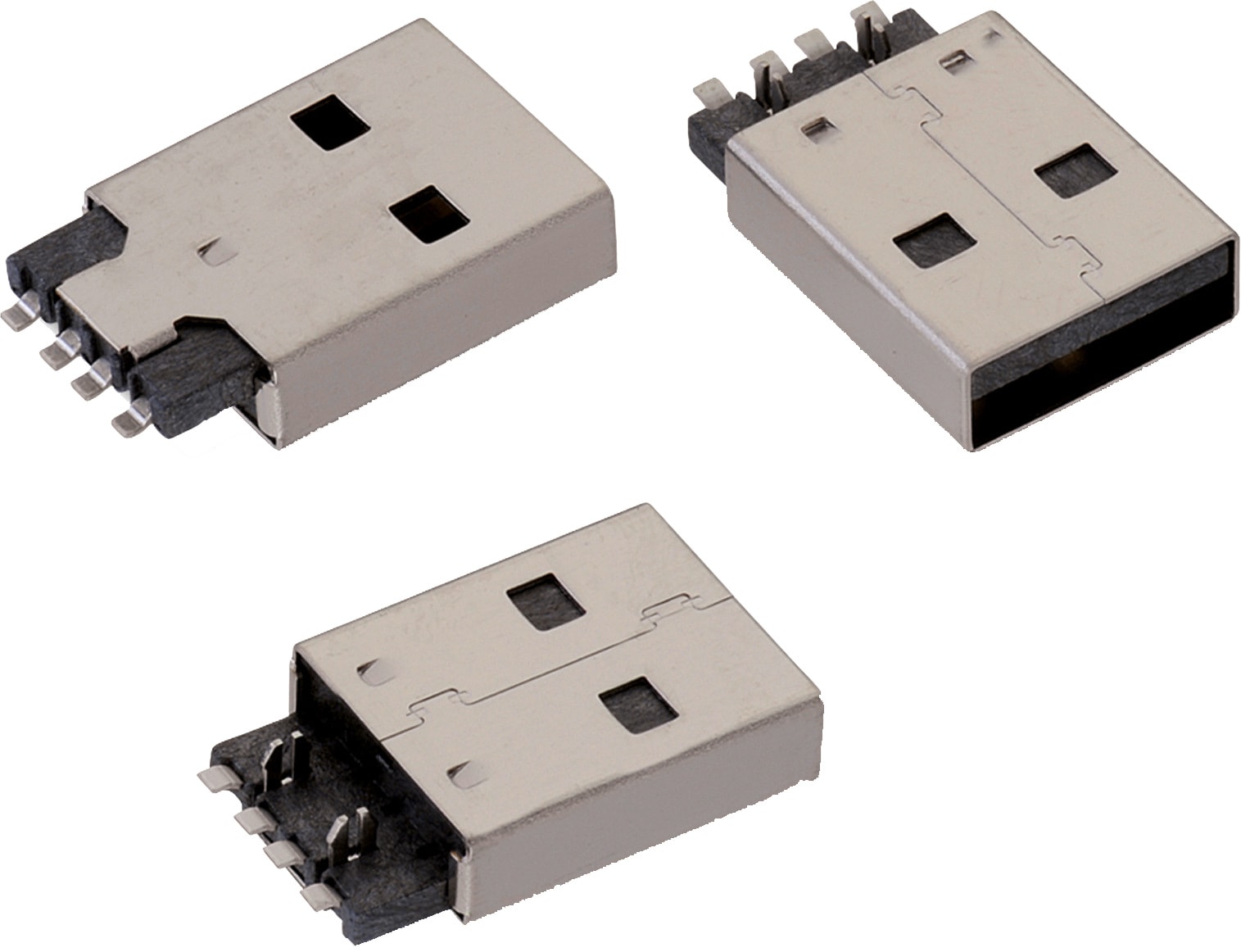

Merkmale

Ebenso in Tape & Reel Verpackung erhältlich. Bitte kontaktieren Sie uns für mehr Informationen.

General Information
Betriebstemperatur	-40 °C up to +105 °C
Haltbarkeit	1 500 Mating cycles
Verbindungsart	USB
Gender	Plug
Typ	Horizontal

Material Properties
Isolationsmaterial	LCP
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Schwarz
Kontaktmaterial	Kupferlegierung
Kontaktbeschichtung	selektiv vergoldet
Kontakttyp	Stamped
Abschirmmaterial	Messing
Schirmungsbeschichtung	Nickel

Electrical Properties
Arbeitsspannung	30 V (AC)
Spannungsfestigkeit	750 V (AC)
Kontaktwiderstand	20 mΩ

Application Notes

ANE014 USB 2.0 über REDFIT IDC SKEDD Steckverbinder
PDF

Artikeldaten

	Artikel Nr.	Datenblatt	Downloads	Status	Anwendung	Interface typ	Typ	Gender	Pins (Value)	Montageart	Arbeitsspannung (V (AC))	Verpackung	Design Kit	Filter Stick	Filter Bag	Muster
	629004113921	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-USB (rev24e).IntLib \| 12.1 MB CDS Cadence_WR-COM_USB (rev25a).zip \| 61.6 MB EAG Eagle_WR-USB (rev24c).lbr \| 451.8 KB CAD-Dateien ZIP 3D 3D_629004113921 (rev1).pdf \| 211.5 KB IGS Download_IGS_629004113921 (rev1).igs \| 3.2 MB STP Download_STP_629004113921 (rev1).stp \| 769.7 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	USB 2.0	Type A	Horizontal	Plug	4	SMT	30	Tube	612690 614001	829999STICK	829999BAG

	Artikel Nr.	Datenblatt
	629004113921	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	Anwendung	Interface typ	Typ	Gender	Pins (Value)	Montageart	Arbeitsspannung (V (AC))	Verpackung	Design Kit	Filter Stick	Filter Bag	Muster
