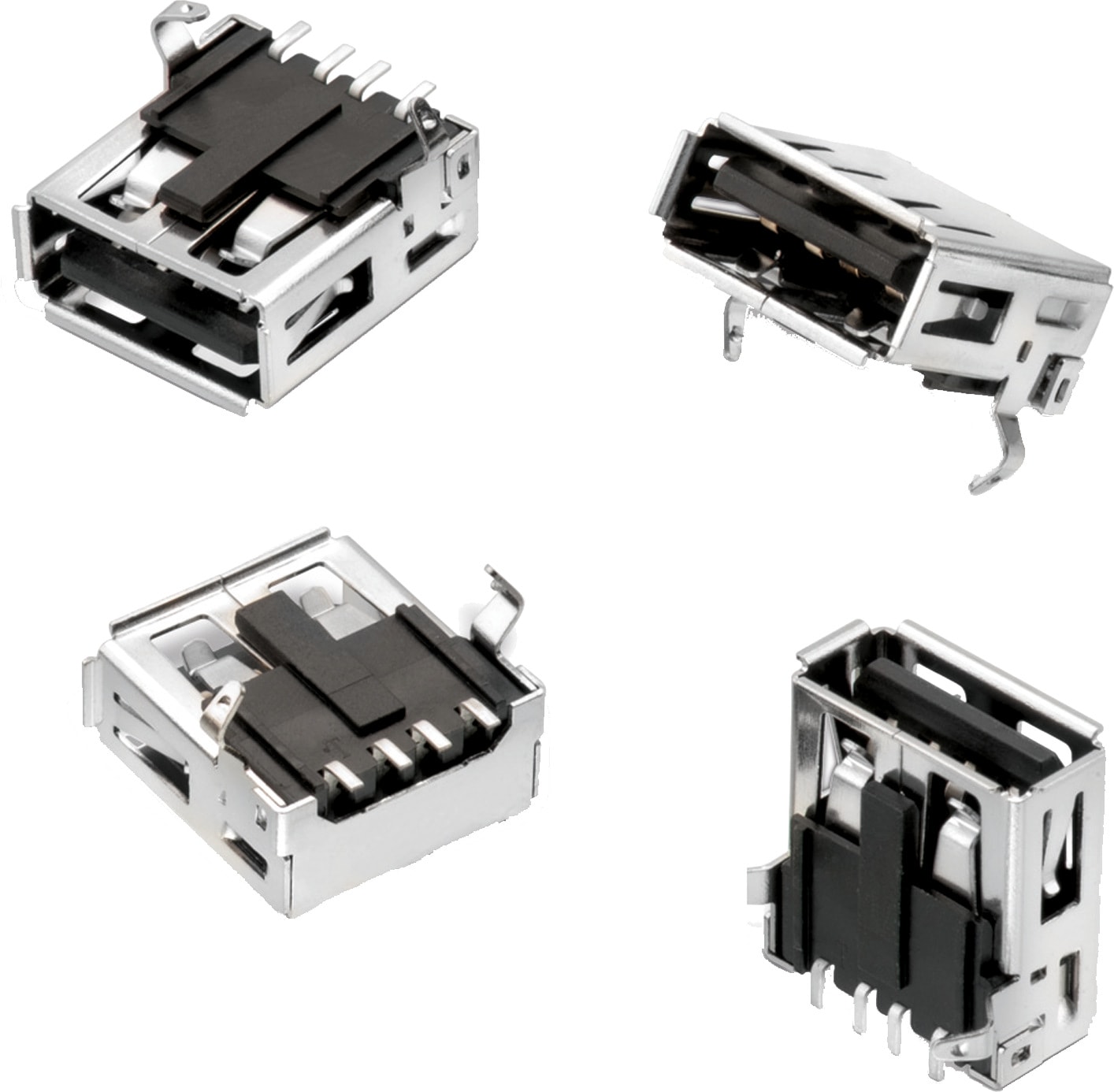

WR-COM USB 2.0 Type A Horizontal SMT | Elektromechanische Bauelemente | Würth Elektronik Produktkatalog

: Produkte Referenzdesigns Application Guide

ÜbersichtAlle Produktbereiche ProduktbereichElektromechanische Bauelemente ProduktgruppeSteckverbinder ProduktfamilieInput/Output Connectors ProduktunterfamilieWR-USB Connectors ProduktserieWR-COM USB 2.0 Type A Horizontal SMT

Kind Properties
Haltbarkeit	1 500 Mating cycles
Qualitätsklasse	1 500 Mating cycles
Verbindungsart	USB
Gender	Receptacle
Typ	Horizontal

Material Properties
Isolationsmaterial	PA6T
Isolation Brennbarkeitsklasse	UL94 V-0
Farbe	Schwarz
Abdeckungsmaterial	Messing
Abdeckungsbeschichtung	Nickel
Kontaktmaterial	Kupferlegierung
Kontaktbeschichtung	selektiv vergoldet
Kontakttyp	Stamped
Abschirmmaterial	Messing
Schirmungsbeschichtung	Nickel

General Information
Betriebstemperatur	-40 bis zu +105 °C
Einhaltung	RoHS

Electrical Properties
I_{R 1}	1.5 A
Arbeitsspannung	30 V (AC)
Spannungsfestigkeit	750 V (AC)
Kontaktwiderstand	20 mΩ

Application Notes

ANE014 USB 2.0 über REDFIT IDC SKEDD Steckverbinder
PDF

Artikeldaten

	Artikel Nr.	Datenblatt	Downloads	Anwendung	Interface typ	Typ	Gender	Pins	Montageart	I_{R 1} (A)	Arbeitsspannung (V (AC))	Verpackung	Design Kit	Filter Stick	Filter Bag	Muster
	62900416021	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-USB (rev22b).IntLib \| 11.3 MB CDS Cadence_WR-COM_USB (rev22a).zip \| 53.8 MB EAG Eagle_WR-USB (rev22c).lbr \| 402.6 KB CAD-Dateien ZIP 3D 3D_62900416021 (rev1).pdf \| 312.6 KB IGS 62900416021 (rev1).iges \| 4.8 MB IGS Download_IGS_62900416021 (rev1).igs \| 4.4 MB STP Download_STP_62900416021 (rev1).stp \| 1.1 MB Alle 7 Dateien als ZIP herunterladen ZIP	USB 2.0	Type A	Horizontal	Receptacle	4	SMT	1.5	30	Tray	614001	829999STICK	829999BAG

	Artikel Nr.	Datenblatt
	62900416021	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Anwendung	Interface typ	Typ	Gender	Pins	Montageart	I_{R 1} (A)	Arbeitsspannung (V (AC))	Verpackung	Design Kit	Filter Stick	Filter Bag	Muster

Gegenstecker

WR-COM USB 2.0 Plug Type A SMT w. Clip

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Communication Connectors

Filter Stick USB 2.0 Typ A EMV

Filter Bag USB 2.0 Typ A EMV
