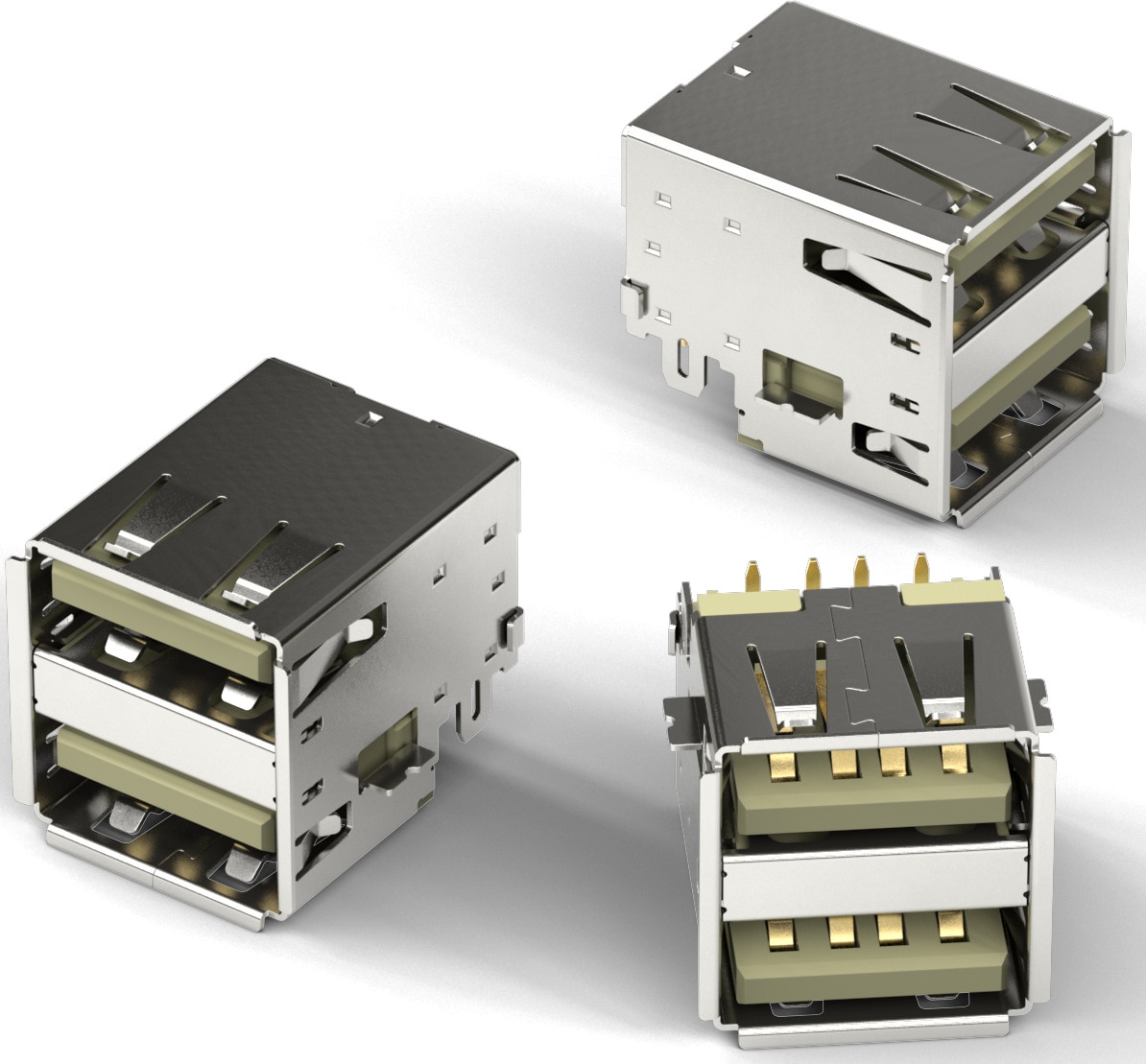

WR-COM Type A Horizontal THR Dual Mid-Mount

WR-COM Type A Horizontal THR Dual Mid-Mount
General Information
Betriebstemperatur-40 °C up to +85 °C
Haltbarkeit5 000 Mating cycles
GenderReceptacle
TypStacked Horizontal
Material Properties
IsolationsmaterialPA9T
Isolation BrennbarkeitsklasseUL94 V-0
IsolationsfarbeWeiß
KontaktmaterialPhosphor Copper
Kontaktbeschichtung30µ"Gold über Nickel
KontakttypStamped
AbschirmmaterialStahl
SchirmungsbeschichtungMattzinn
Electrical Properties
Arbeitsspannung30 V (AC)
Spannungsfestigkeit100 V (AC)
Kontaktwiderstand30 mΩ

Application Notes

Artikeldaten

Artikel Nr. Daten­blatt Downloads StatusAnwendungInterface typTypGenderPins
(pcs)		MontageartArbeitsspannung
(V (AC))		Verpackung Muster
614108646521SPEC
6 Dateien

EDA-Modelle: Bauteile
ZIP

CAD-Dateien
ZIP

Alle 6 Dateien als ZIP herunterladen
ZIP

 Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. USB 2.0 Type A Stacked Horizontal Receptacle 8 THR 30 Tape and Reel
Artikel Nr. Daten­blatt
614108646521SPEC
Muster
Artikel Nr. Daten­blatt Downloads StatusAnwendungInterface typTypGenderPins
(pcs)		MontageartArbeitsspannung
(V (AC))		Verpackung Muster

Gegenstecker

WR-COM USB 2.0 Plug Type A SMT w. Clip
