WR-BNC BNC Cable Connectors

Bauform	Maße	Montageart
Right Angle Plug		-
Straight Plug		-
NEUStraight Jack		-
NEUStraight Bulkhead Jack		Crimp

Merkmale

Interface: MIL-STD-348
Mating Cycle: 500 Cycles
Impedance: 50Ω
Insulation Resistance: 5000MΩ(min.)
Withstanding Voltage: 1500Vrms(min.)
Plating: Nickel and Gold
Mating: bayonet lock

Anwendung

Network and communications
RF Test and measurement equipment
Industrial applications
High power machinery
Outdoor or humidity environment

Application Notes

Artikeldaten

Alle

Right Angle Plug

Straight Plug

Straight Jack

Straight Bulkhead Jack

Alle zurücksetzen

Artikeldaten filtern

Artikel in 4 Produktserien anzeigen

Artikel in 4 Produktserien

Alle zurücksetzen

	Artikel Nr.	Datenblatt	Manual	Downloads	Status	Kabeltyp	Kabel	f	Mittelkontakt	Betriebstemperatur	Design Kit	Muster

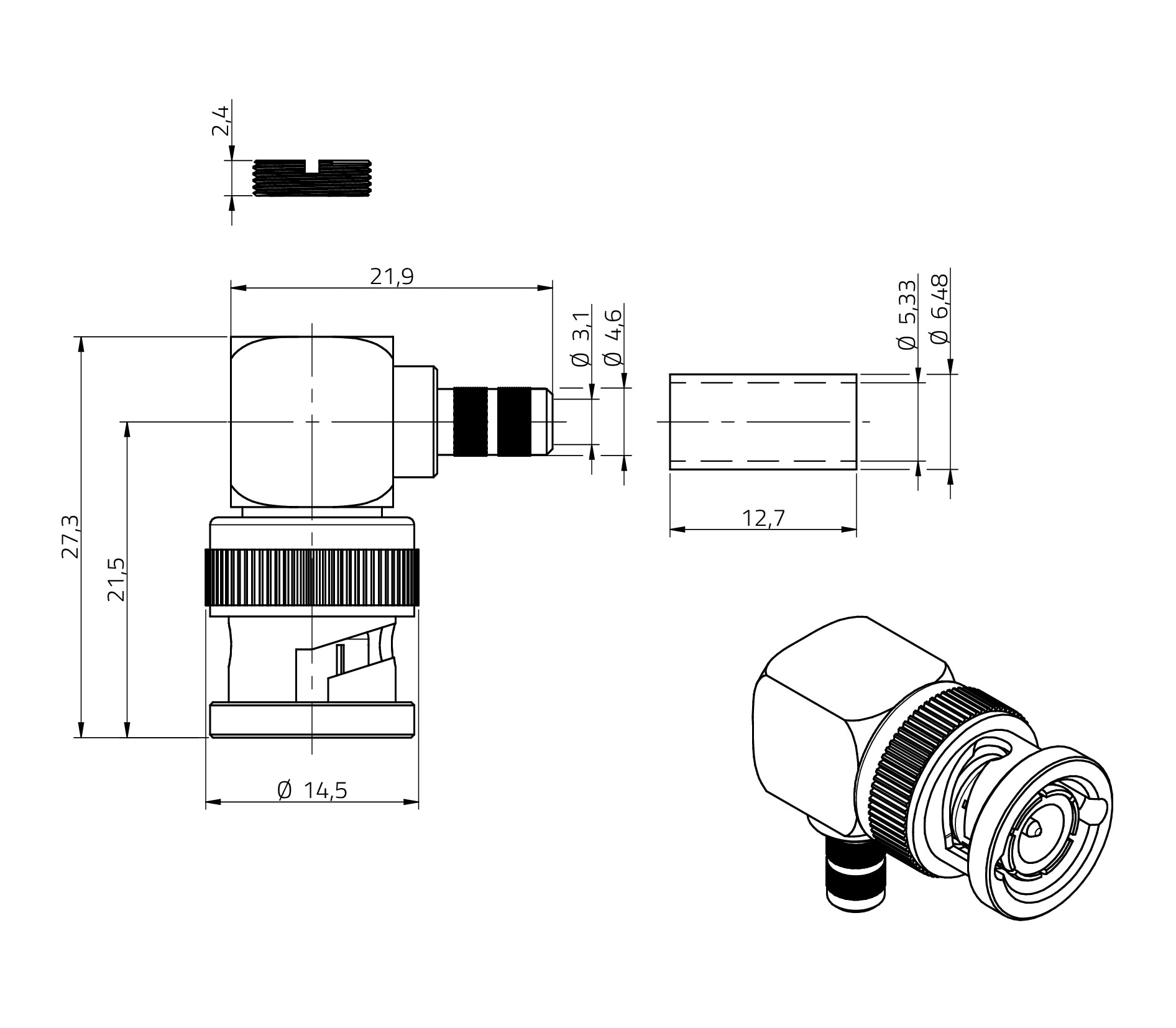

	60736022210120	Flexible, RG58/141/LL195, DC~4 GHz	Manual	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_WR-BCN_60736022210120 (rev1).pdf \| 3.6 MB IGS IGS_WR-BCN_60736022210120 (rev1).igs \| 61.9 MB STP STP_WR-BCN_60736022210120 (rev1).stp \| 32.6 MB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	KabeltypFlexible	KabelRG58/141/LL195	FrequenzbereichDC~4 GHz	–	Betriebstemperatur -65 °C up to +165 °C	Design Kit 607701

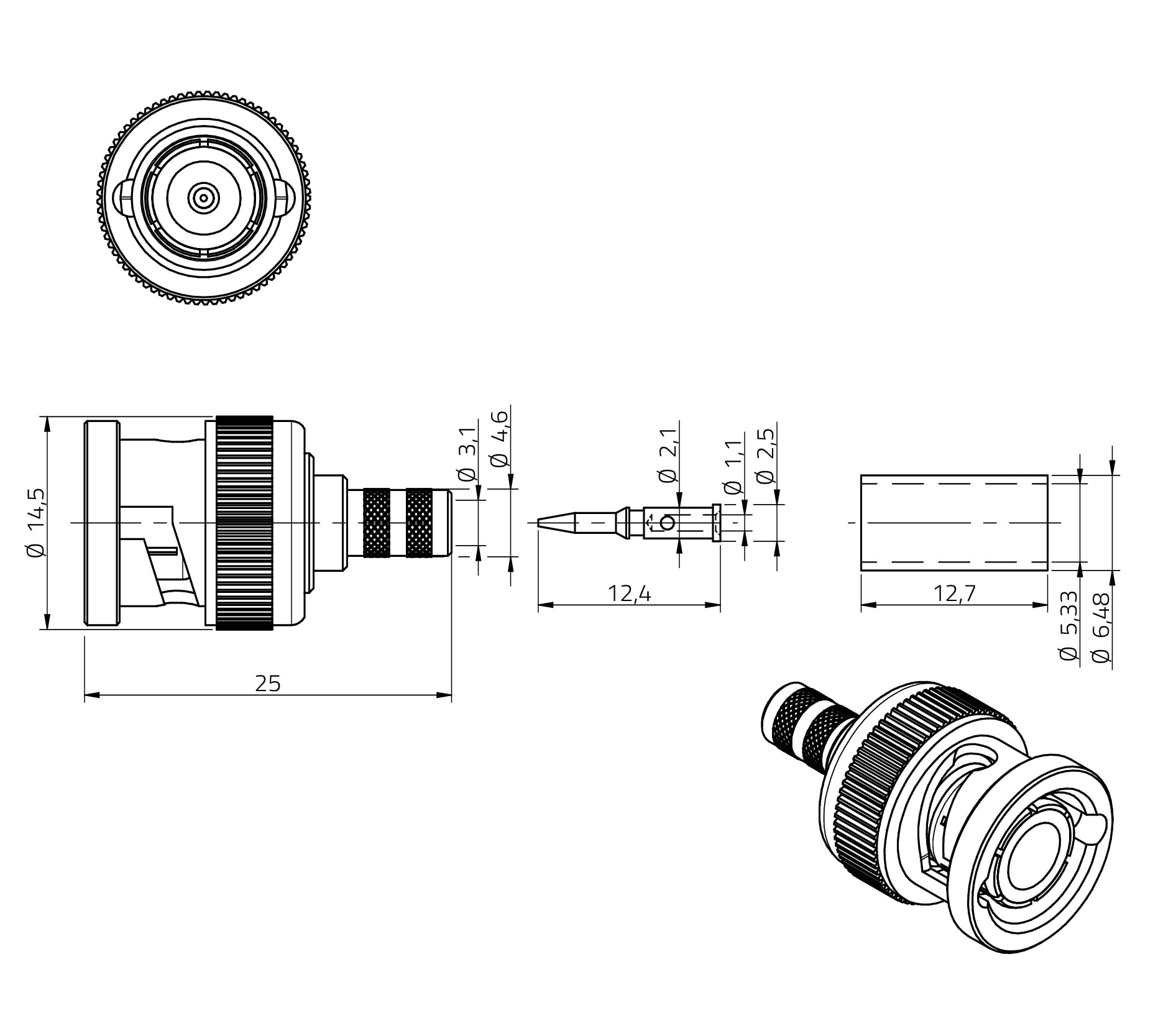

	60746022210120	Flexibel, RG58/141/LL195, DC~4 GHz	Manual	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_WR-BCN_60746022210120 (rev1).pdf \| 1.2 MB IGS IGS_WR-BCN_60746022210120 (rev1).igs \| 17.8 MB STP STP_WR-BCN_60746022210120 (rev1).stp \| 9 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	KabeltypFlexibel	KabelRG58/141/LL195	FrequenzbereichDC~4 GHz	MittelkontaktØ 1,1	Betriebstemperatur -40 °C up to +85 °C	Design Kit 607701
	60736022210320	Flexible, RG174/316/188, DC~4 GHz	Manual	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_WR-BCN_60736022210320 (rev1).pdf \| 1.9 MB IGS IGS_WR-BCN_60736022210320 (rev1).igs \| 24.9 MB STP STP_WR-BCN_60736022210320 (rev1).stp \| 12 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	KabeltypFlexible	KabelRG174/316/188	FrequenzbereichDC~4 GHz	–	Betriebstemperatur -40 °C up to +85 °C	Design Kit 607701 630690
	60745022510320	Flexibel, RG174/316/188, DC~4 GHz	Manual	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_WR-BCN_60745022510320 (rev1).pdf \| 1.6 MB IGS IGS_WR-BCN_60745022510320 (rev1).igs \| 24.7 MB STP STP_WR-BCN_60745022510320 (rev1).stp \| 11.8 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	KabeltypFlexibel	KabelRG174/316/188	FrequenzbereichDC~4 GHz	MittelkontaktØ 0,6	Betriebstemperatur -65 °C up to +165 °C	Design Kit 607701
	60725022510320	Flexibel, RG174/316/188, DC~4 GHz	Manual	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_WR-BNC_60725022510320 (rev1).pdf \| 1.3 MB IGS IGS_WR-BNC_60725022510320 (rev1).igs \| 27.3 MB STP STP_WR-BNC_60725022510320 (rev1).stp \| 10.2 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	KabeltypFlexibel	KabelRG174/316/188	FrequenzbereichDC~4 GHz	MittelkontaktØ 0,6	Betriebstemperatur -65 °C up to +165 °C	Design Kit –
	60726022410120	Flexibel, RG58/141/LL195, DC~4 GHz	Manual	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_ConBNC_60726022410120 (rev1).pdf \| 468.1 KB IGS IGS_ConBNC_60726022410120 (rev1).igs \| 9.7 MB IGS STP_ConBNC_60726022410120 (rev1).stp \| 3.5 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	KabeltypFlexibel	KabelRG58/141/LL195	FrequenzbereichDC~4 GHz	MittelkontaktØ 1,05	Betriebstemperatur -65 °C up to +165 °C	Design Kit –
	60725522510320	Flexibel, RG174/316/188, DC~4 GHz	Manual	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_ConBNC_60725522510320 (rev1).pdf \| 2.6 MB IGS IGS_ConBNC_60725522510320 (rev1).igs \| 37.7 MB STP STP_ConBNC_60725522510320 (rev1).stp \| 15.6 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	KabeltypFlexibel	KabelRG174/316/188	FrequenzbereichDC~4 GHz	MittelkontaktØ 0,6	Betriebstemperatur -65 °C up to +165 °C	Design Kit –
	60726522410120	Flexibel, RG58/141/LL195, DC~4 GHz	Manual	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_ConBNC_60726522410120 (rev1).pdf \| 2.3 MB IGS IGS_ConBNC_60726522410120 (rev1).igs \| 33.3 MB STP STP_ConBNC_60726522410120 (rev1).stp \| 13.9 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	KabeltypFlexibel	KabelRG58/141/LL195	FrequenzbereichDC~4 GHz	MittelkontaktØ 1,05	Betriebstemperatur -65 °C up to +165 °C	Design Kit –
	60725522510420	Flexibel, RG178/RG196, DC~4 GHz	Manual	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_ConBNC_60725522510420 (rev1).pdf \| 1.3 MB IGS IGS_ConBNC_60725522510420 (rev1).igs \| 5.1 MB STP STP_ConBNC_60725522510420 (rev1).stp \| 2.2 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	KabeltypFlexibel	KabelRG178/RG196	FrequenzbereichDC~4 GHz	MittelkontaktØ 0,4	Betriebstemperatur -65 °C up to +165 °C	Design Kit –
	60725522512120	Flexibel, 1.13, DC~4 GHz	Manual	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_ConBNC_60725522512120 (rev1).pdf \| 896.6 KB IGS IGS_ConBNC_60725522512120 (rev1).igs \| 4.9 MB STP STP_ConBNC_60725522512120 (rev1).stp \| 2.3 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	KabeltypFlexibel	Kabel1.13	FrequenzbereichDC~4 GHz	MittelkontaktØ 0,4	Betriebstemperatur -65 °C up to +165 °C	Design Kit –
	60725522512220	Flexibel, 1.32, DC~4 GHz	Manual	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_ConBNC_60725522512220 (rev1).pdf \| 895.5 KB IGS IGS_ConBNC_60725522512220 (rev1).igs \| 4.9 MB STP STP_ConBNC_60725522512220 (rev1).stp \| 2.3 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	KabeltypFlexibel	Kabel1.32	FrequenzbereichDC~4 GHz	MittelkontaktØ 0,4	Betriebstemperatur -65 °C up to +165 °C	Design Kit –
	60725522512320	Flexibel, 1.37, DC~4 GHz	Manual	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_ConBNC_60725522512320 (rev1).pdf \| 895.1 KB IGS IGS_ConBNC_60725522512320 (rev1).igs \| 4.7 MB STP STP_ConBNC_60725522512320 (rev1).stp \| 2.3 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	KabeltypFlexibel	Kabel1.37	FrequenzbereichDC~4 GHz	MittelkontaktØ 0,4	Betriebstemperatur -65 °C up to +165 °C	Design Kit –

Passend zu

WR-ToolRF Crimping Tool for RF Cable Connector

Gegenstecker

WR-BNC BNC PCB Connectors

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit WR-BNC & WR-TNC Steckverbinder

Design Kit Coaxial Solutions
