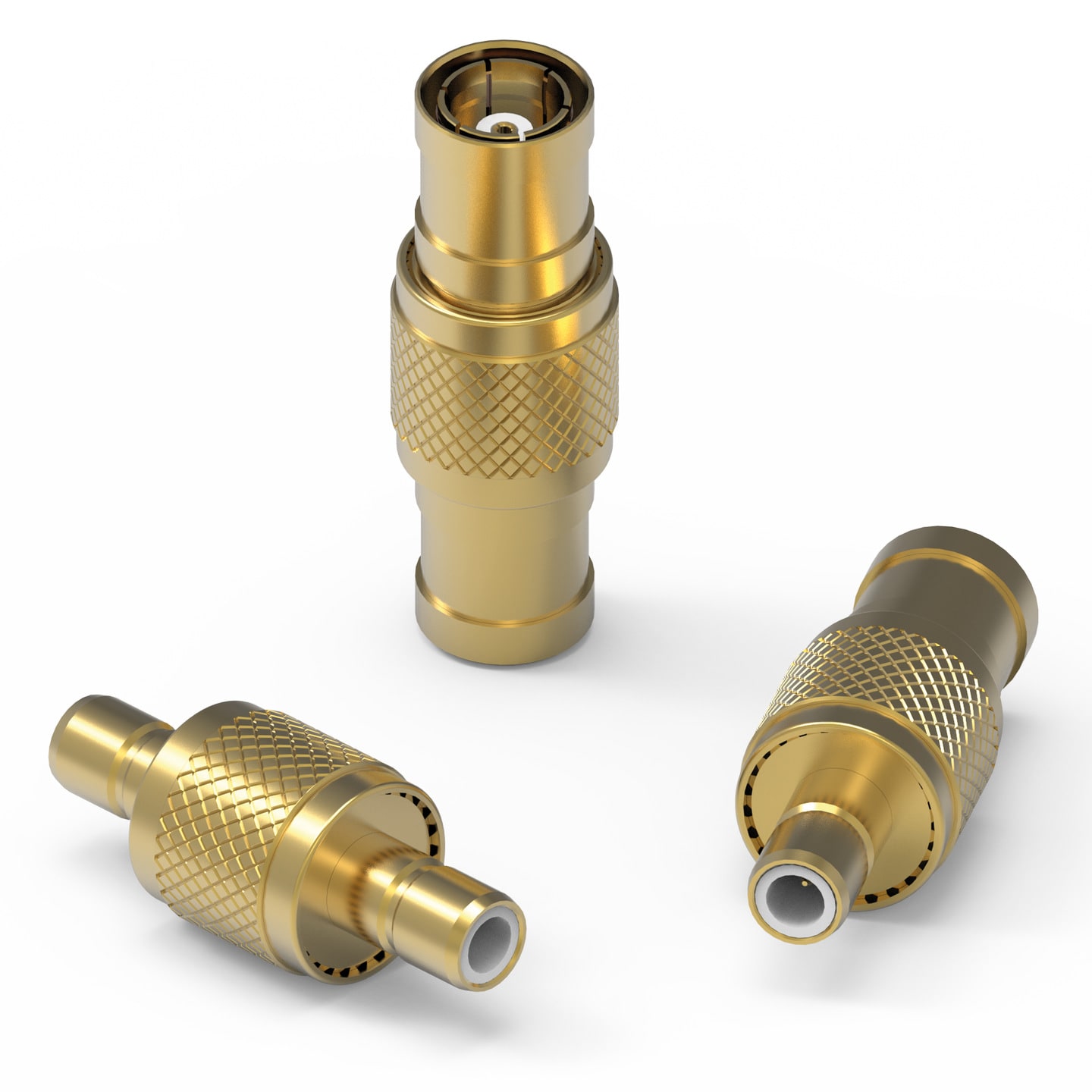

WR-ADPT SMB to SMB

WR-ADPT SMB to SMB
BauformMaße
SMB Plug I SMB Plug
SMB Jack I SMB Plug
SMB Jack I SMB Jack

Merkmale

  • Interface: MIL-STD-348
  • Mating Cycle: 500 Cycles
  • Impedance: 50Ω
  • Plating: Gold

Anwendung

  • Network and communications
  • RF Test and measurement equipment
  • Industrial applications
  • Outdoor or humidity environment

Artikeldaten

Alle
SMB Plug I SMB Plug
SMB Jack I SMB Plug
SMB Jack I SMB Jack
Alle zurücksetzen
Artikeldaten filtern
Filtern nach
Alle löschen
 Artikel in 3 Produktserien anzeigen
 Artikel in 3 Produktserien
Alle zurücksetzen
Artikel Nr.
Daten­blatt
Downloads
Status
Verbindungsart 1
Gender 1
Verbindungsart 2
Gender 2
f
Orientierungs typ
Betriebstemperatur
Muster

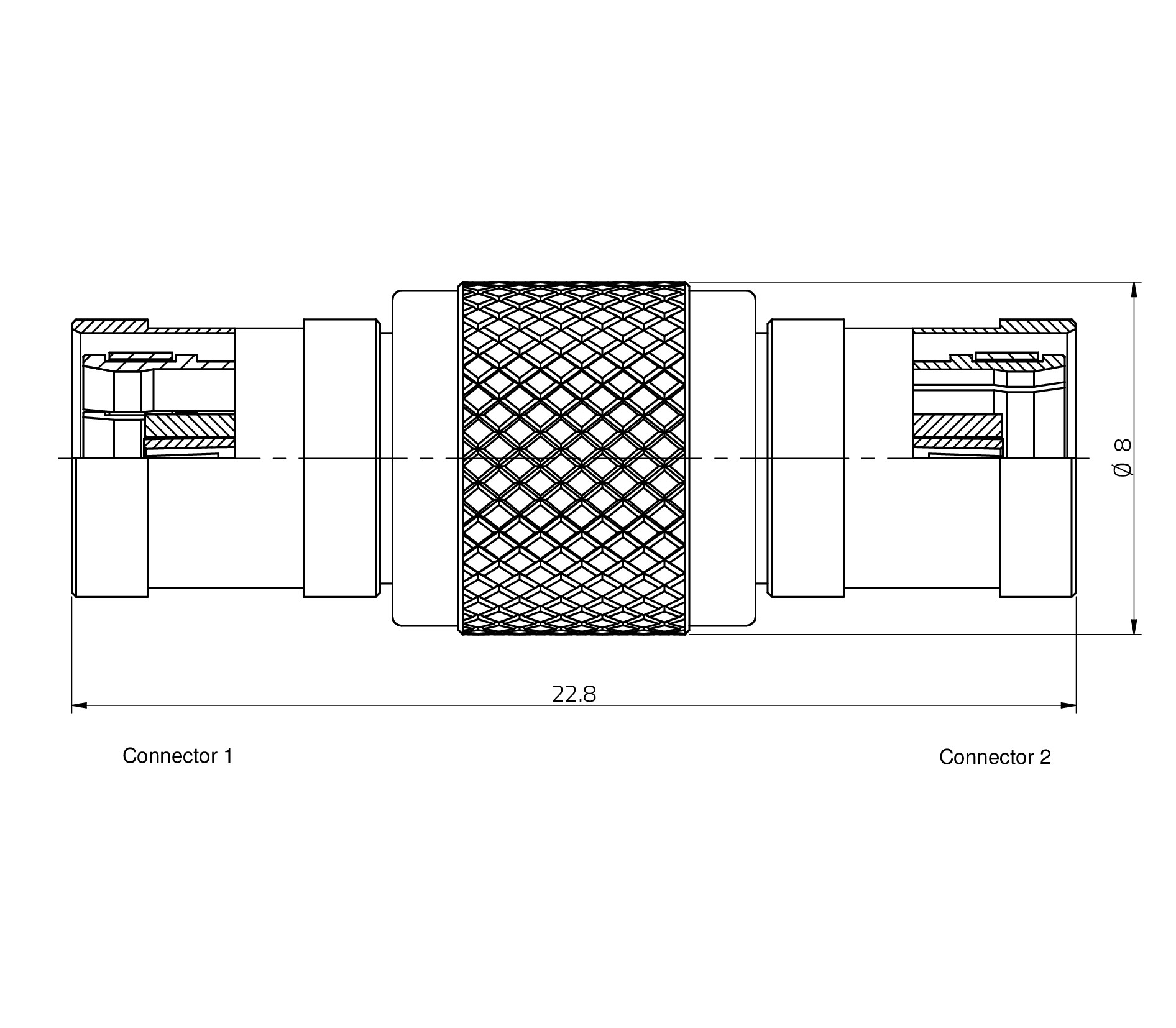

WR-ADPT SMB to SMB
64416216211000
SMB, Stecker, SMB
Downloads3 Dateien

CAD-Dateien ZIP

Alle 3 Dateien als ZIP herunterladen
ZIP

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Verbindungsart 1SMB
Gender 1Stecker
Verbindungsart 2SMB
Gender 2Stecker
FrequenzbereichDC~4 GHz
Orientierungs typGerade
Betriebstemperatur -65 °C up to +165 °C

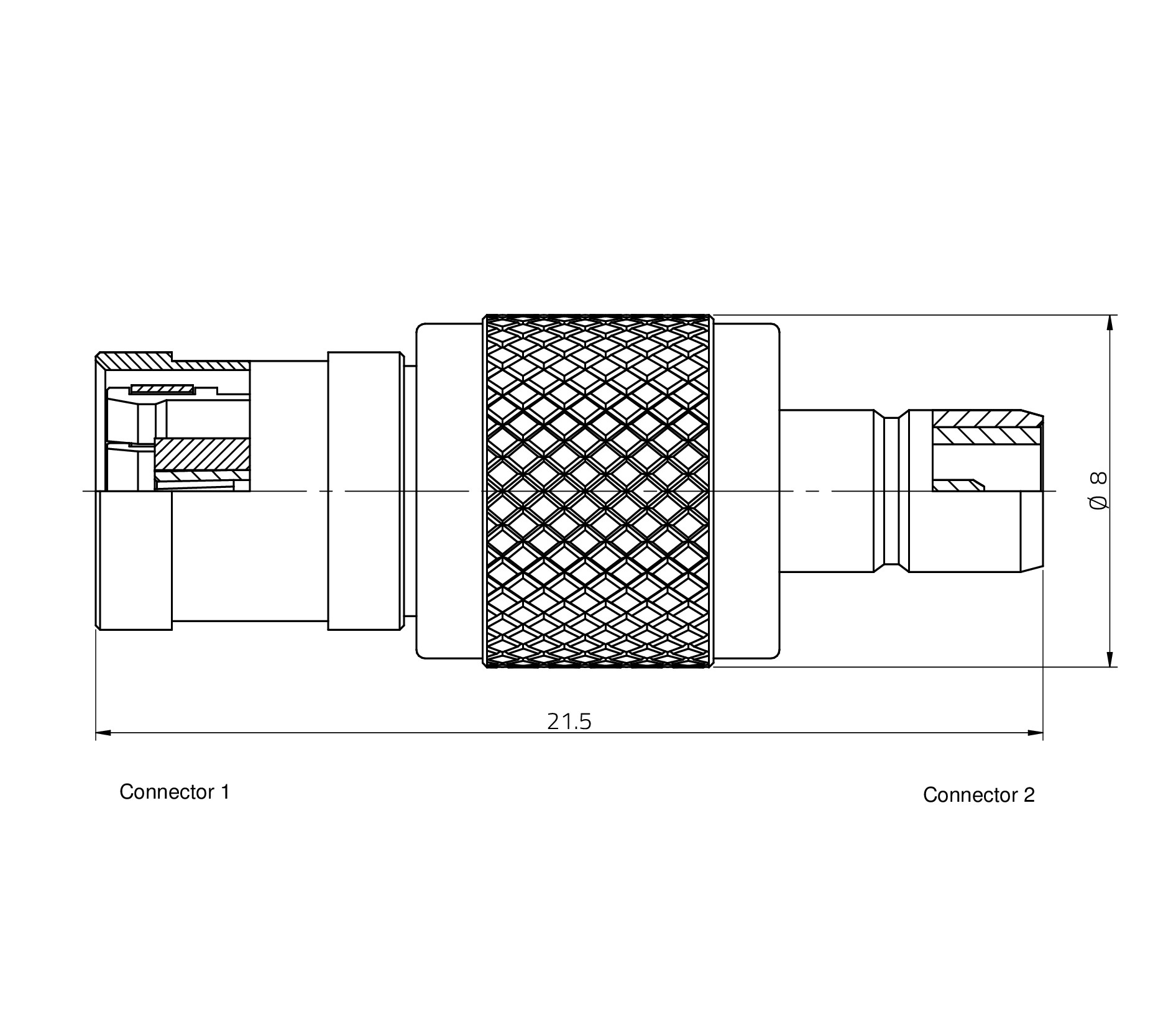

WR-ADPT SMB to SMB
64416216111000
SMB, Stecker, SMB
Downloads3 Dateien

CAD-Dateien ZIP

Alle 3 Dateien als ZIP herunterladen
ZIP

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Verbindungsart 1SMB
Gender 1Stecker
Verbindungsart 2SMB
Gender 2Jack
FrequenzbereichDC~4 GHz
Orientierungs typGerade
Betriebstemperatur -65 °C up to +165 °C

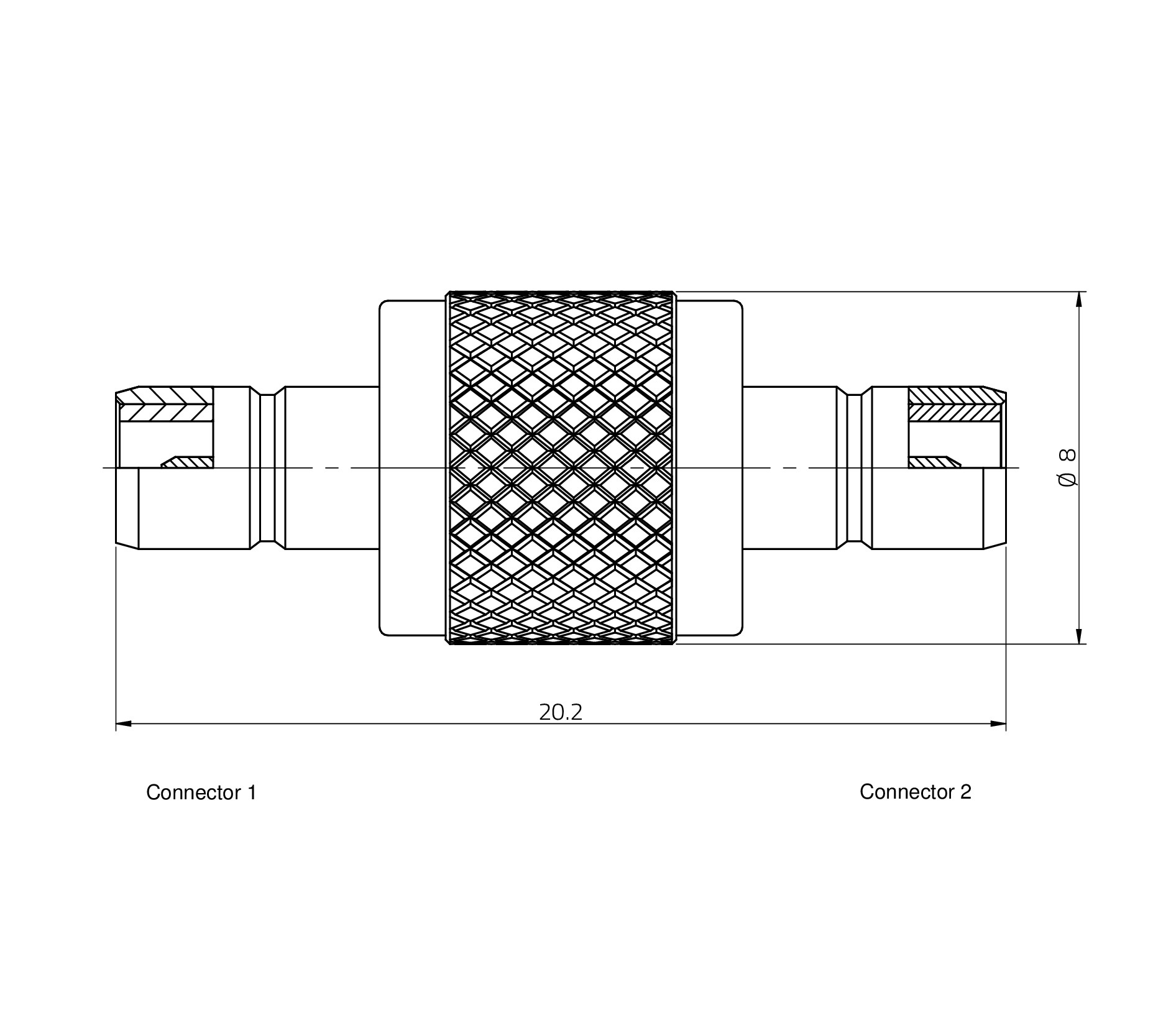

WR-ADPT SMB to SMB
64416116111000
SMB, Jack, SMB
Downloads3 Dateien

CAD-Dateien ZIP

Alle 3 Dateien als ZIP herunterladen
ZIP

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Verbindungsart 1SMB
Gender 1Jack
Verbindungsart 2SMB
Gender 2Jack
FrequenzbereichDC~4 GHz
Orientierungs typGerade
Betriebstemperatur -65 °C up to +165 °C

Gegenstecker

WR-SMB PCB THT/SMT
WR-SMB PCB End Launch
