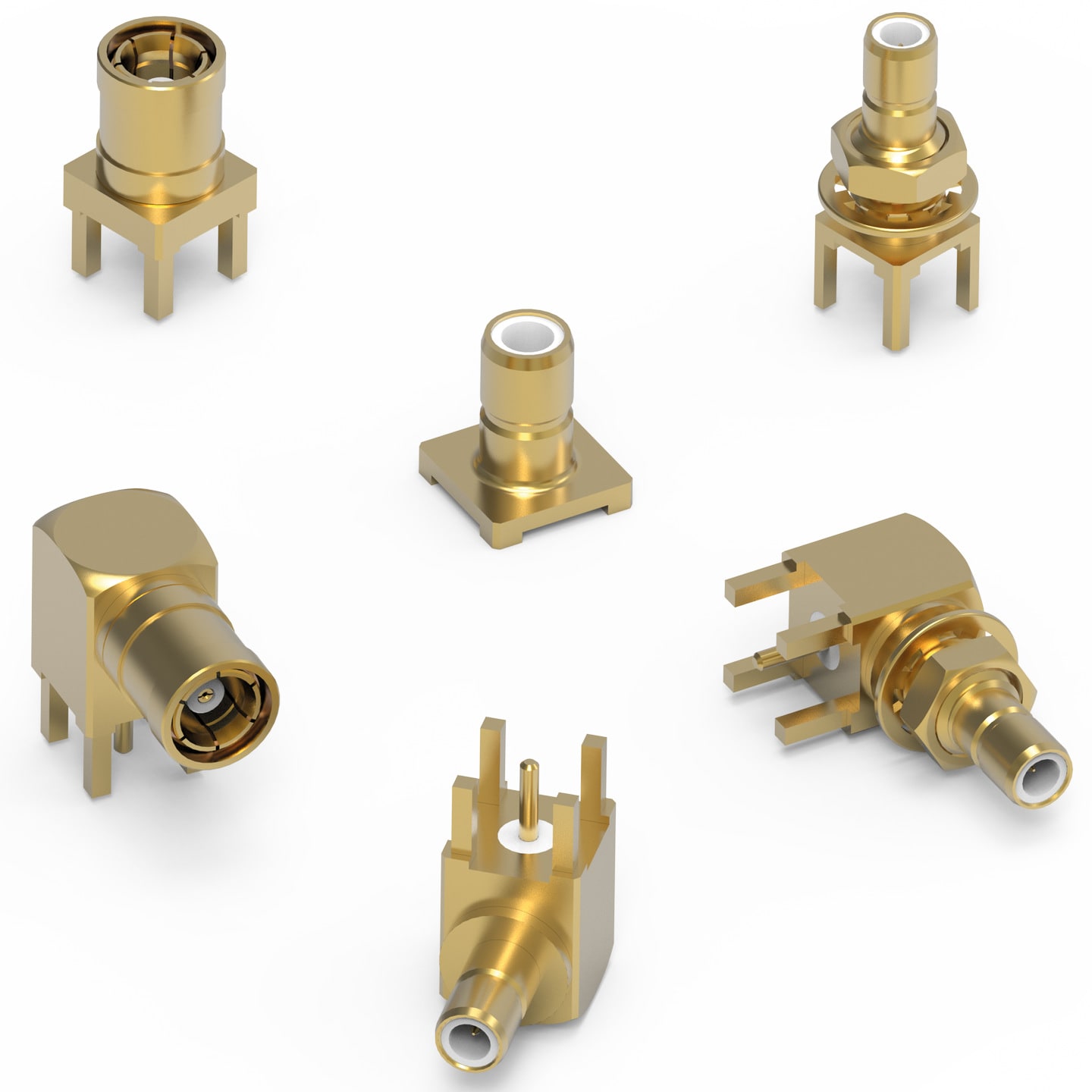

WR-SMB PCB THT/SMT. Interface: MIL-STD-348. Insulation Resistance: 1000M Ω (min.)

Bauform	Maße	Montageart

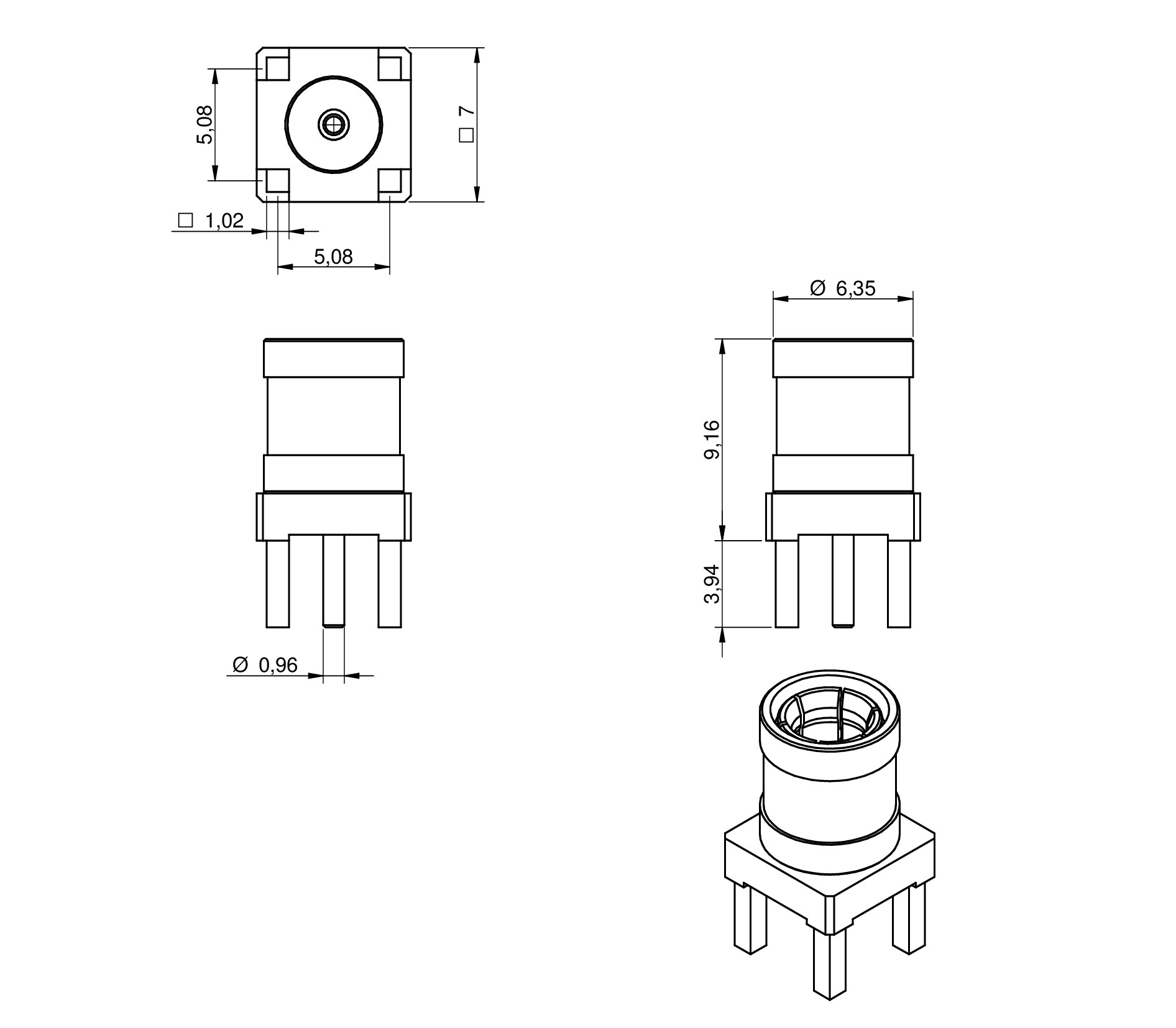

Straight Jack		-

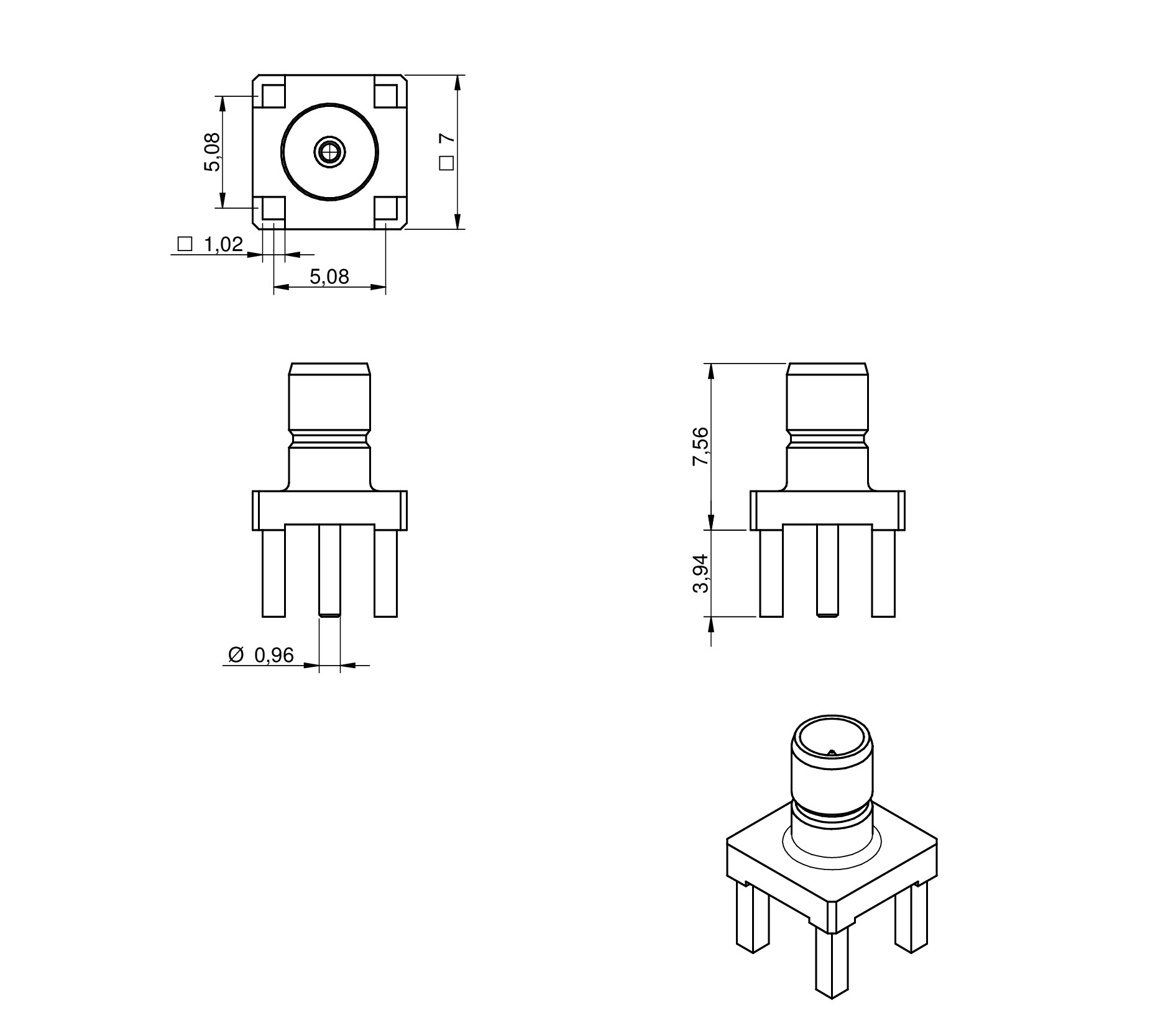

Straight Plug		THT

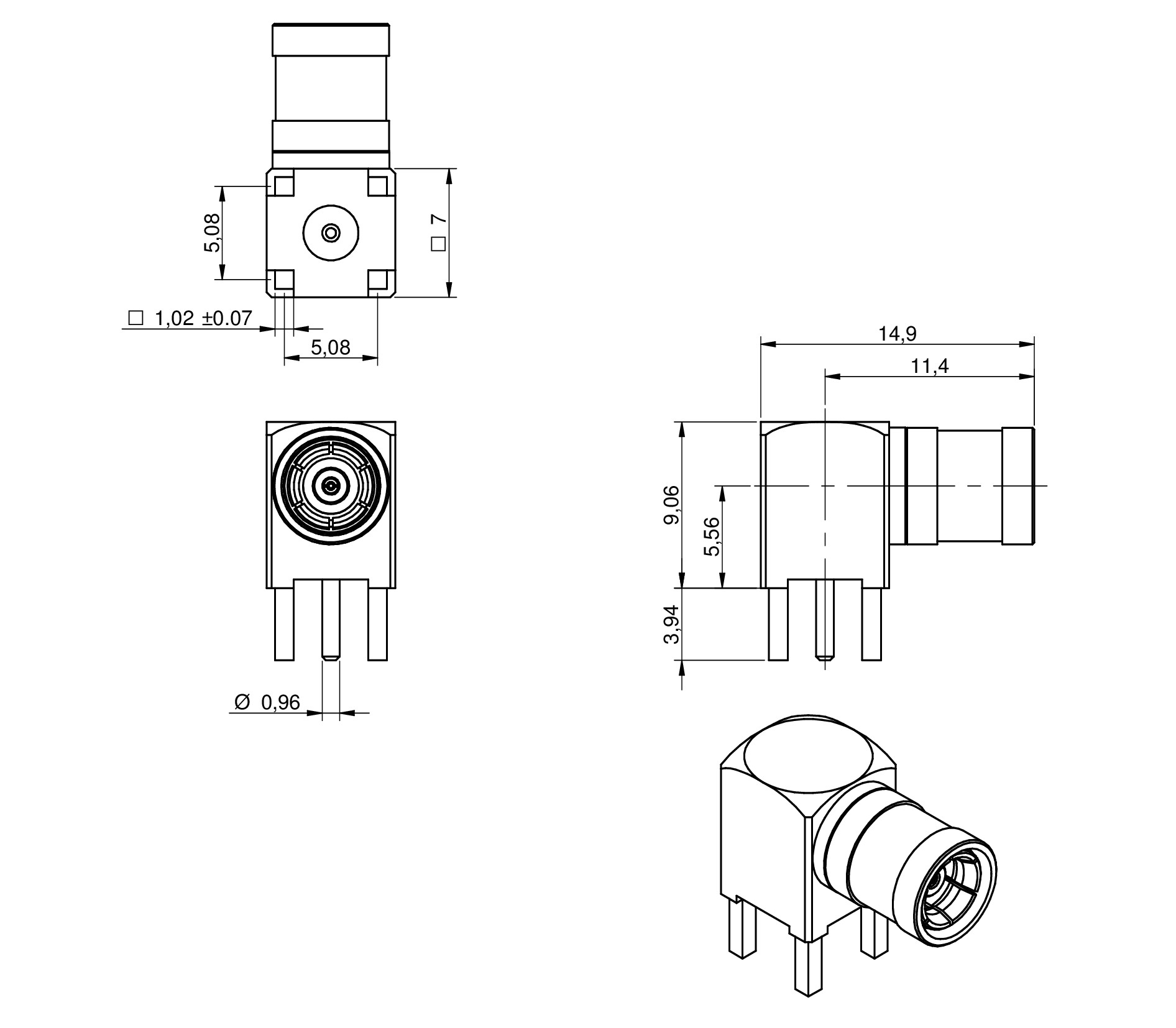

Right Angle Jack		THT

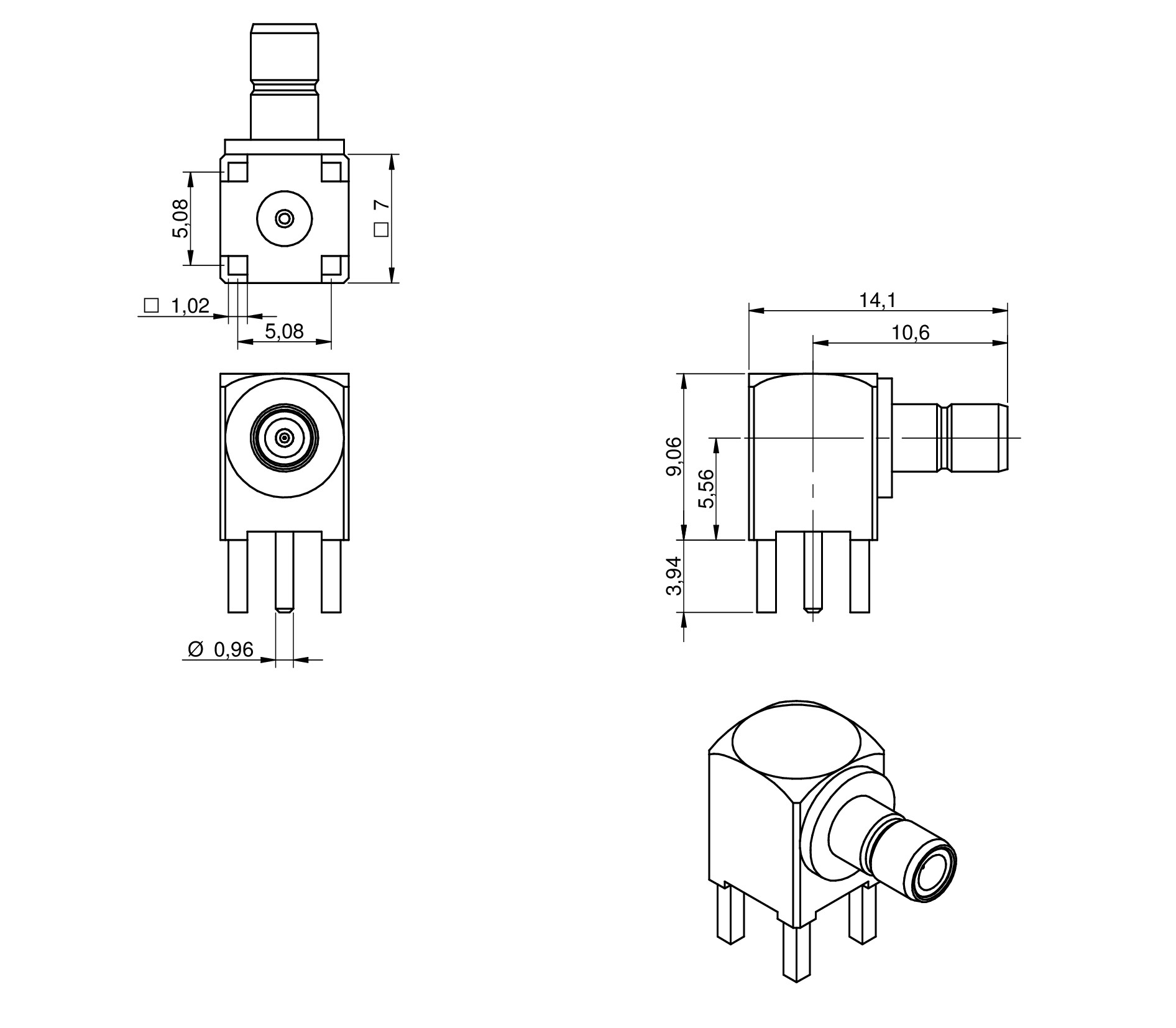

Right Angle Plug		THT

Merkmale

Interface: MIL-STD-348
Mating Cycle: 500 Cycles
Impedance: 50Ω
Insulation Resistance: 1000M Ω (min.)
Withstanding Voltage: 1000Vrms (min.)
Mating: Snap on

Anwendung

Network and communications
RF Test and measurement equipment
Industrial applications
Electronic consumers and device

Application Notes

ANE012 Design Guide für Übertragungsleitungen auf der Leiterplatte zur Kontaktierung von koaxialen Steckverbindern
PDF
ANE022 Koaxialsteckverbinder - Elektrische Leistungsindikatoren
PDF

Artikeldaten

Alle

Straight Jack

Straight Plug

Right Angle Jack

Right Angle Plug

Artikel Nr.	Datenblatt	Downloads	Status	t _min (mm)	f	Montageart	Mittelkontakt	Betriebstemperatur	Design Kit
61611042121502	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-SMB (rev22a).IntLib \| 660 KB CDS Cadence_WR-SMB (rev25a).zip \| 5.7 MB EAG Eagle_WR-SMB (rev20a).lbr \| 43.8 KB CAD-Dateien ZIP 3D 3D_61611042121502 (rev1).pdf \| 448.5 KB IGS IGES_61611042121502 (rev1).iges \| 1.7 MB STP STEP_61611042121502 (rev1).stp \| 1.5 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2.5	DC~4 GHz	THT	Ø 0.96	-65 °C up to +165 °C	616001
61612042121504	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-SMB (rev22a).IntLib \| 660 KB CDS Cadence_WR-SMB (rev25a).zip \| 5.7 MB EAG Eagle_WR-SMB (rev20a).lbr \| 43.8 KB CAD-Dateien ZIP 3D 3D_61612042121504 (rev1).pdf \| 455 KB IGS IGES_61612042121504 (rev1).iges \| 1.4 MB STP STEP_61612042121504 (rev1).stp \| 864.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2.5	DC~4 GHz	THT	Ø 0.96	-65 °C up to +165 °C	616001
61612102121405	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-SMB (rev22a).IntLib \| 660 KB CDS Cadence_WR-SMB (rev25a).zip \| 5.7 MB EAG Eagle_WR-SMB (rev20a).lbr \| 43.8 KB CAD-Dateien ZIP 3D 3D_61612102121405 (rev1).pdf \| 106.5 KB IGS IGES_61612102121405 (rev1).iges \| 332.1 KB STP STEP_61612102121405 (rev1).stp \| 123.5 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	DC~4 GHz	SMT	Ø 0.96	-65 °C up to +165 °C	616001
61611002121501	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-SMB (rev22a).IntLib \| 660 KB CDS Cadence_WR-SMB (rev25a).zip \| 5.7 MB EAG Eagle_WR-SMB (rev20a).lbr \| 43.8 KB CAD-Dateien ZIP 3D 3D_61611002121501 (rev1).pdf \| 97.5 KB IGS IGES_61611002121501 (rev1).iges \| 458.9 KB STP STP_61611002121501 (rev1).stp \| 187.7 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	DC~4 GHz	THT	Ø 0.96	-65 °C up to +165 °C	612690 616001
61612002121503	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-SMB (rev22a).IntLib \| 660 KB CDS Cadence_WR-SMB (rev25a).zip \| 5.7 MB EAG Eagle_WR-SMB (rev20a).lbr \| 43.8 KB CAD-Dateien ZIP 3D 3D_61612002121503 (rev1).pdf \| 96.1 KB IGS IGES_61612002121503 (rev1).iges \| 367.1 KB STP STEP_61612002121503 (rev1).stp \| 155.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	DC~4 GHz	THT	Ø 0.96	-65 °C up to +165 °C	612690 616001
61613002111501	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-SMB (rev22a).IntLib \| 660 KB CDS Cadence_WR-SMB (rev25a).zip \| 5.7 MB EAG Eagle_WR-SMB (rev20a).lbr \| 43.8 KB CAD-Dateien ZIP 3D 3D_61613002111501 (rev1).pdf \| 229.2 KB IGS IGES_61613002111501 (rev1).iges \| 2.3 MB STP STEP_61613002111501 (rev1).stp \| 1014 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	DC~4 GHz	THT	Ø 0.96	-65 °C up to +165 °C	612690 616001
61614002111503	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-SMB (rev22a).IntLib \| 660 KB CDS Cadence_WR-SMB (rev25a).zip \| 5.7 MB EAG Eagle_WR-SMB (rev20a).lbr \| 43.8 KB CAD-Dateien ZIP 3D 3D_61614002111503 (rev1).pdf \| 214.6 KB IGS IGES_61614002111503 (rev1).iges \| 2 MB STP STEP_61614002111503 (rev1).stp \| 862 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	DC~4 GHz	THT	Ø 0.96	-65 °C up to +165 °C	612690 616001

	Artikel Nr.	Datenblatt
	61611042121502	SPEC
	61612042121504	SPEC
	61612102121405	SPEC
	61611002121501	SPEC
	61612002121503	SPEC
	61613002111501	SPEC
	61614002111503	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	t _min (mm)	f	Montageart	Mittelkontakt	Betriebstemperatur	Design Kit	Muster
